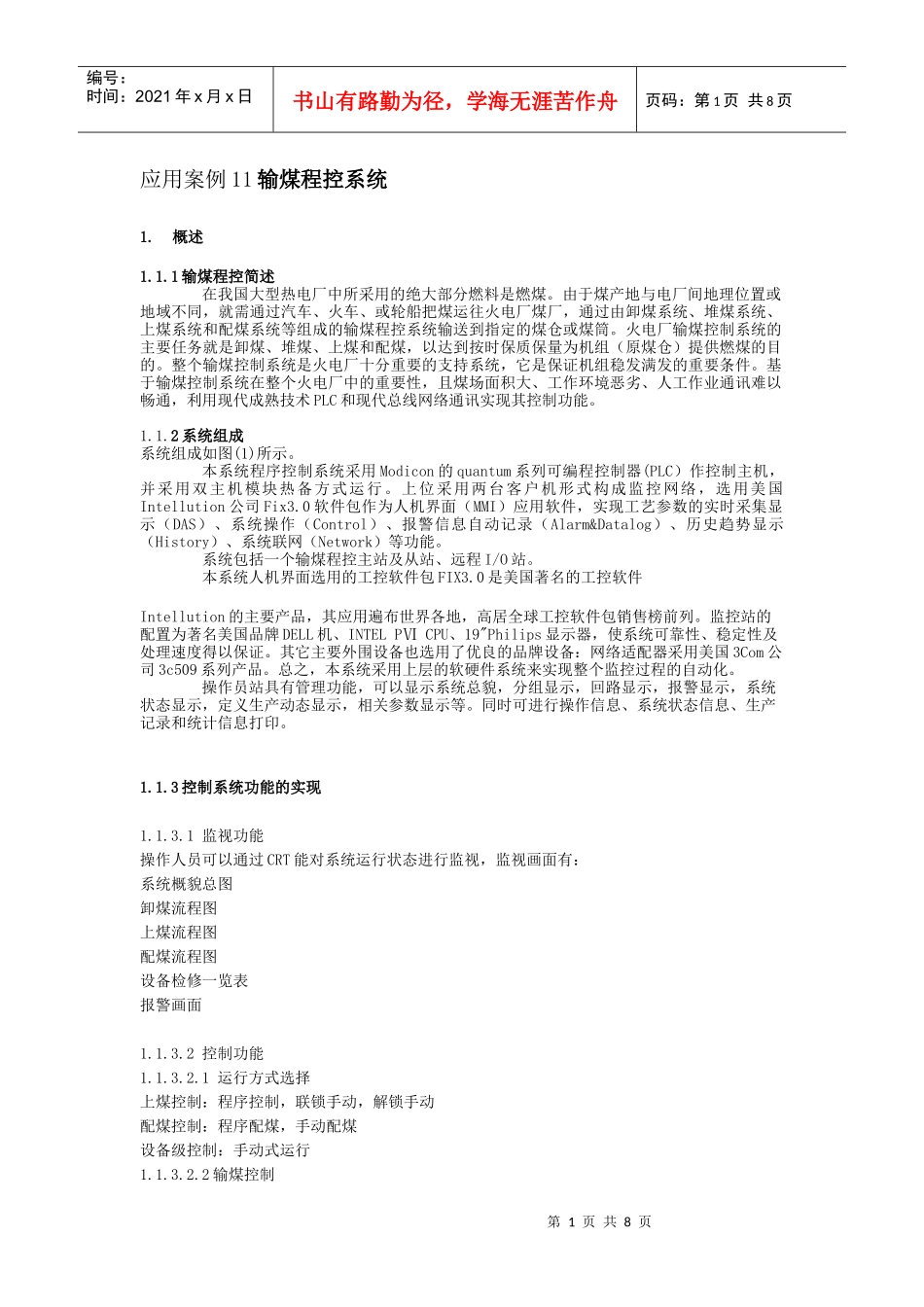

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页应用案例11输煤程控系统1.概述1.1.1输煤程控简述在我国大型热电厂中所采用的绝大部分燃料是燃煤。由于煤产地与电厂间地理位置或地域不同，就需通过汽车、火车、或轮船把煤运往火电厂煤厂，通过由卸煤系统、堆煤系统、上煤系统和配煤系统等组成的输煤程控系统输送到指定的煤仓或煤筒。火电厂输煤控制系统的主要任务就是卸煤、堆煤、上煤和配煤，以达到按时保质保量为机组（原煤仓）提供燃煤的目的。整个输煤控制系统是火电厂十分重要的支持系统，它是保证机组稳发满发的重要条件。基于输煤控制系统在整个火电厂中的重要性，且煤场面积大、工作环境恶劣、人工作业通讯难以畅通，利用现代成熟技术PLC和现代总线网络通讯实现其控制功能。1.1.2系统组成系统组成如图(1)所示。本系统程序控制系统采用Modicon的quantum系列可编程控制器(PLC）作控制主机，并采用双主机模块热备方式运行。上位采用两台客户机形式构成监控网络，选用美国Intellution公司Fix3.0软件包作为人机界面（MMI）应用软件，实现工艺参数的实时采集显示（DAS）、系统操作（Control）、报警信息自动记录（Alarm&Datalog）、历史趋势显示（History）、系统联网（Network）等功能。系统包括一个输煤程控主站及从站、远程I/O站。本系统人机界面选用的工控软件包FIX3.0是美国著名的工控软件Intellution的主要产品，其应用遍布世界各地，高居全球工控软件包销售榜前列。监控站的配置为著名美国品牌DELL机、INTELPⅥCPU、19"Philips显示器，使系统可靠性、稳定性及处理速度得以保证。其它主要外围设备也选用了优良的品牌设备：网络适配器采用美国3Com公司3c509系列产品。总之，本系统采用上层的软硬件系统来实现整个监控过程的自动化。操作员站具有管理功能，可以显示系统总貌，分组显示，回路显示，报警显示，系统状态显示，定义生产动态显示，相关参数显示等。同时可进行操作信息、系统状态信息、生产记录和统计信息打印。1.1.3控制系统功能的实现1.1.3.1监视功能操作人员可以通过CRT能对系统运行状态进行监视，监视画面有：系统概貌总图卸煤流程图上煤流程图配煤流程图设备检修一览表报警画面1.1.3.2控制功能1.1.3.2.1运行方式选择上煤控制：程序控制，联锁手动，解锁手动配煤控制：程序配煤，手动配煤设备级控制：手动式运行1.1.3.2.2输煤控制第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页本系统有程序控制、联锁手动、解锁手动三种控制方式。在现场设备状态正常的情况下，程序控制为系统的最佳控制方式，在此方式下，设备的空载运行时间最短，操作员的操作步序最少。联锁手动方式是对要启动的流程中设备按逆煤流方向一对一的启动，按顺煤流方向一对一停车，要求设备启动前须先将三通挡板启动到位，设备的保护动作处理均同自动控制方式。解锁手动是在设备间解除了联锁关系的情况下，一对一启动设备，此方式绝不可带负载运行，因设备已经不存在联跳功能。考虑到设备带负载停机等因素，流程启动时，只按逆煤流方向逐台启动，联锁手动方式下启动流程也须遵循此原则。流程按顺煤流方向逐台停机，在故障停机情况下，故障点以上设备除碎煤机延时跳外，均立即联跳，联锁手动方式下，随意停流程中一台设备，也将联跳逆煤流方向以上设备。故障解除后，可将停掉的设备以自动控制或联锁手动方式再次启动。紧急情况下，可操作上位机的急停按钮或同时按控制台右侧红色的急停按钮，它将使现场所有运行中的受控设备（除碎煤机延时停机外）立即停机。1.1.3.2.3配煤控制工程中可根据煤仓煤料位高低信号进行优化配煤。本系统有程序配煤、手动配煤两种运行方式。程序配煤完全根据现场的煤位信号和下料车车位信号，以及系统根据现场要求所设的尾仓和检修车，自动控制下料车运行和停止，完成原煤仓加仓配煤。手动配煤则由操作员根据现场的煤位和车位信号通过上位机操作下料车运行和停止来完成原煤仓的加仓配煤。（1）程序配煤①程控配煤是根据现场煤位信号进行自动配煤，有三种原则，即优先配、顺序配、余煤...
