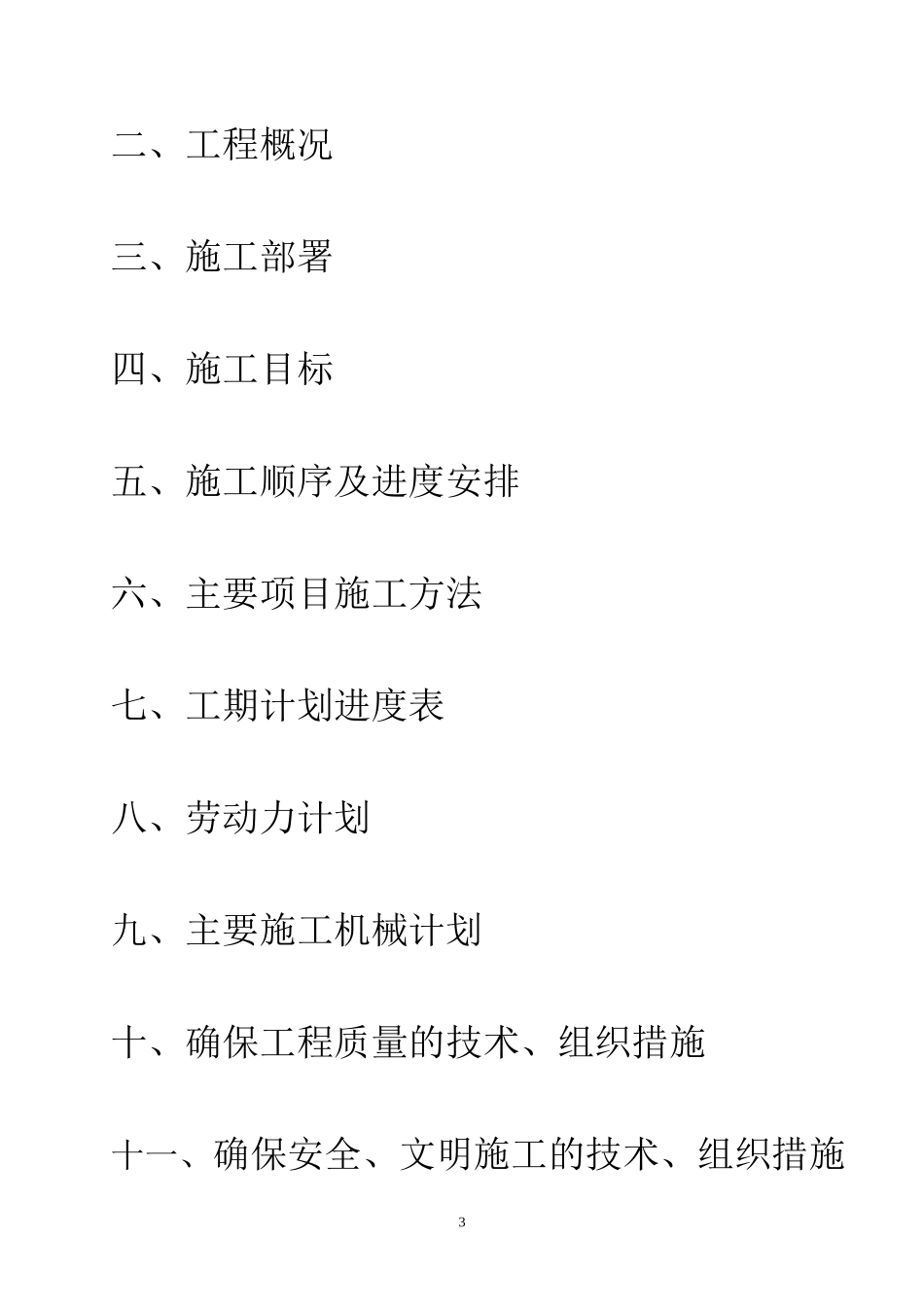

平煤大庄矿污水处理厂工程施工组织设计平煤集团天成环保工程有限责任公司编制日期：2007年2月28日目录一、编制说明2二、工程概况三、施工部署四、施工目标五、施工顺序及进度安排六、主要项目施工方法七、工期计划进度表八、劳动力计划九、主要施工机械计划十、确保工程质量的技术、组织措施十一、确保安全、文明施工的技术、组织措施3十二、确保工程工期的技术、组织措施十三、施工现场平面图工程名称：大庄矿污水处理厂工程审批单位：4审批人：年月日编制单位：平煤集团天成环保工程有限责任公司编制人：赵安福2007年2月28日一、编制说明本施工组织设计是根据设计施工图纸、公司综合实力及施工现场实际5情况组织编制的，如有不足之处敬请批评指正。1、编制依据a、工程设计图纸（一套）b、《给排水工程结构设计规范》（GBJ69-84）c、《建筑工程质量验收统一标准》（GB－2001）d、《建筑采暖卫生与煤气工程质量检验评定标准》e、图纸会审纪要、现场实际情况2、编制范围（1）集水井的建造，水泵等设备的安装等。（2）反应沉淀池、污泥浓缩池的建造、设备安装。（3）虹吸滤池的建造、设备安装。（4）透水井、清水池的建造、水泵等设备安装。（5）污泥干化场的建造。（6）综合用房（泵房和办公室）的建造。（7）溢流坝的建造，河道清淤。（8）加药间、门卫室的建造。（9）配电系统的采购、安装。各种管道、管件、阀门、仪器、仪表、6水泵等设备的采购、安装。（10）工程的调试。二、工程概况一、工程范围本工程处理水源为位于平煤集团大庄矿东大门外约20米处的石龙河河水，石龙河河水主要由大庄矿的矿井水和部分生活污水组成，该矿井水处理后作为瑞平水泥厂生产用水，因而需敷设向瑞平水泥厂的供水管道。1、采用的规范和标准（1）《地表水环境质量标准》GB3838-2002（2）《混凝土结构设计规范》GBJ10-89（3）电气设计遵照中华人民共和国国家标准中有关设计规定（4）《室外给水设计规范》GBJ13—861997年版（5）《室外排水设计规范》GBJ14—871997年版（6）《建筑设计防火规范》CBJ16—872001年版（7）《生活饮用水卫生标准》GB5749—20057（8）《给水排水管道工程施工及验收规范》GB50268—97（9）《给水排水构筑物施工及验收规范》GBJ141—90(10)《污水泵站设计规程》DBJ08-23-91（11）《工业循环冷却水处理规范》GB50050-95二、工程方案1、处理水量：10000m3/d2、工艺流程离心泵矿井水石龙河集水井预沉调节罐回转式隔板反应池上清液污泥污泥透水井泥饼外运压滤机污泥池离心泵反冲洗排水污泥瑞平水泥厂清水仓虹吸滤池斜管沉淀池离心泵消毒图1矿井水处理工艺流程图流程说明：该流程采用利浦工艺的调节罐和钢筋混凝土结构的回转式隔板反应池、斜管沉淀池、虹吸过滤池相结合的工艺来净化处理矿8井水。矿井水排入石龙河后，在新建水厂位置处建一取水井，通过一级离心泵提升到预沉调节罐，水量、水质调节后自流进入回转式隔板反应池，在反应池内投加混凝剂，经其混合、反应后进入斜管沉淀池，沉淀后上清液进入虹吸过滤池进行过滤，经过滤后浊度≤3度。再投加液氯消毒后自流进入清水仓，清水仓出水通过二级离心泵打入瑞平水泥厂，作为瑞平水泥厂生产用水及生活杂用水。处理过程中预沉调节罐、斜管沉淀池排泥及虹吸滤池反冲洗出水排入污泥池，上清液排入调节罐，沉淀后污泥进入压滤机进行压滤，滤饼外运，滤液排入调节罐。另一部分源水通过透水井进行渗滤，渗滤液加消毒液后通过离心泵打入清水仓。3、水厂总平面布置按总规模10000m3/d设计。大庄矿污水处理工程包括：溢流坝、集水井、透水井、预沉调节罐、回转式隔板反应池、斜管沉淀池、虹吸滤池、清水池、一级泵房、二级泵房、加药车间、消毒车间、配电房、办公房、压滤车间、化验室、门卫室等。总占地面积约为3200m2。4、水处理厂主要建（构）筑物（1）集水井9由于石龙河水量有限，不能用水泵直接从河内取水，因而需增加吸水井，吸水井布置在河流靠近水厂一侧。为保证水泵不易堵塞，在吸水井内设置格栅。格栅尺寸为：2000×1200㎜，栅条间距：15㎜。吸水井尺寸为：4.0×4.0×6.0m。建于河道中，地下式，钢筋混凝土结构。（2）溢流坝坝身用...
