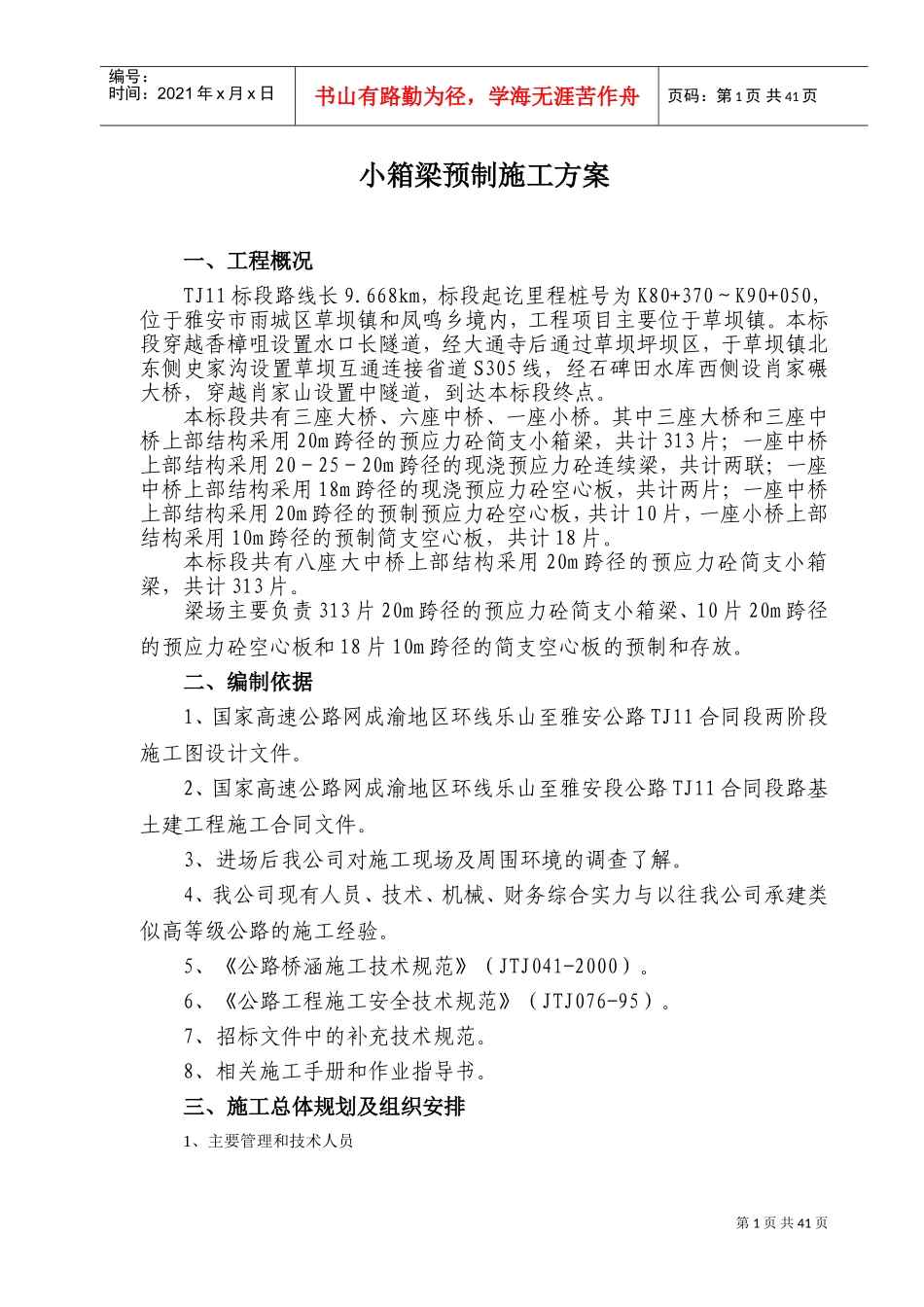

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页小箱梁预制施工方案一、工程概况TJ11标段路线长9.668km，标段起讫里程桩号为K80+370～K90+050，位于雅安市雨城区草坝镇和凤鸣乡境内，工程项目主要位于草坝镇。本标段穿越香樟咀设置水口长隧道，经大通寺后通过草坝坪坝区，于草坝镇北东侧史家沟设置草坝互通连接省道S305线，经石碑田水库西侧设肖家碾大桥，穿越肖家山设置中隧道，到达本标段终点。本标段共有三座大桥、六座中桥、一座小桥。其中三座大桥和三座中桥上部结构采用20m跨径的预应力砼简支小箱梁，共计313片；一座中桥上部结构采用20－25－20m跨径的现浇预应力砼连续梁，共计两联；一座中桥上部结构采用18m跨径的现浇预应力砼空心板，共计两片；一座中桥上部结构采用20m跨径的预制预应力砼空心板，共计10片，一座小桥上部结构采用10m跨径的预制简支空心板，共计18片。本标段共有八座大中桥上部结构采用20m跨径的预应力砼简支小箱梁，共计313片。梁场主要负责313片20m跨径的预应力砼简支小箱梁、10片20m跨径的预应力砼空心板和18片10m跨径的简支空心板的预制和存放。二、编制依据1、国家高速公路网成渝地区环线乐山至雅安公路TJ11合同段两阶段施工图设计文件。2、国家高速公路网成渝地区环线乐山至雅安段公路TJ11合同段路基土建工程施工合同文件。3、进场后我公司对施工现场及周围环境的调查了解。4、我公司现有人员、技术、机械、财务综合实力与以往我公司承建类似高等级公路的施工经验。5、《公路桥涵施工技术规范》（JTJ041-2000）。6、《公路工程施工安全技术规范》（JTJ076-95）。7、招标文件中的补充技术规范。8、相关施工手册和作业指导书。三、施工总体规划及组织安排1、主要管理和技术人员第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页序号姓名职务技术职称主要工作分工1黄荣总工工程师全面技术负责2李建国项目副经理工程师负责现场施工管理3李家康质检工程师工程师质量检查验收4覃安聪试验工程师工程师负责试验工作5陈杰测量负责人工程师负责测量工作6李永华技术员工程师负责现场技术工作7雷宇安全员安全员负责现场安全工作2、施工人员序号工种人数1现场主管1人2技术主管1人3安全员1人4材料员2人5电工1人6电焊工3人7模板工10人8混凝土工10人9钢绞线工6人10钢筋工12人11移梁6人12专职养生1人3、机械及其它设备序号机具名称数量型号1龙门吊2台50T2挖掘机1台神钢2703压路机1台4装载机2台第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页5吊车2台25T6发电机1台300kw7空压机2台8电焊机5台9张拉设备4台YCW150B10千斤顶4个20T11真空压浆机2套12钢筋切割机3台13钢筋弯曲机3台14钢筋调直机3台15振捣器8台4、时间安排梁场场地建设工期拟为2010年10月6日至2010年10月26日，共计20天。小箱梁预制计划于2010年11月10日开工，2011年6月16日完工，工期为218天。四、施工准备1、技术准备（1）施工前仔细阅读设计文件，认真听取设计技术交底。（2）项目部在施工前召开包括施工班组在内的现场会，对其进行详细的技术交底。确保每道工序交待清楚。2、材料准备(1)、钢绞线a、钢绞线的技术条件应符合GB/T5224-2003标准，其力学性能应符合下表规定：钢绞线公称直径mm直径偏差mm强度级别MPa整根钢绞线的最大负荷KN屈服负荷KN伸长率%1000h松驰率不大于弹性模量GPaⅡ级松驰初始负荷第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页b、钢绞线进料必须具有技术条件证明书。物资部门应按技术条件证明书进行验收。验收按批进行，每批由同一牌号、同一批号、同一规格、同一生产工艺制造的钢绞线组成，每批重量不大于60t。c、物资部门应对进场钢绞线进行外观、尺寸检查，除直径不得超过规定允许公差外，其表面不得带有润滑剂、油渍等降低钢绞线与混凝土粘接力的物质，也不得有机械损伤、死弯、气孔、锈迹、氧化皮等，允许有浮锈但不得锈蚀成目视可见的麻坑，取弦长为1m的钢绞线，放在一平面上其弦与弧的最大矢度不大于25mm。钢绞线内不...
