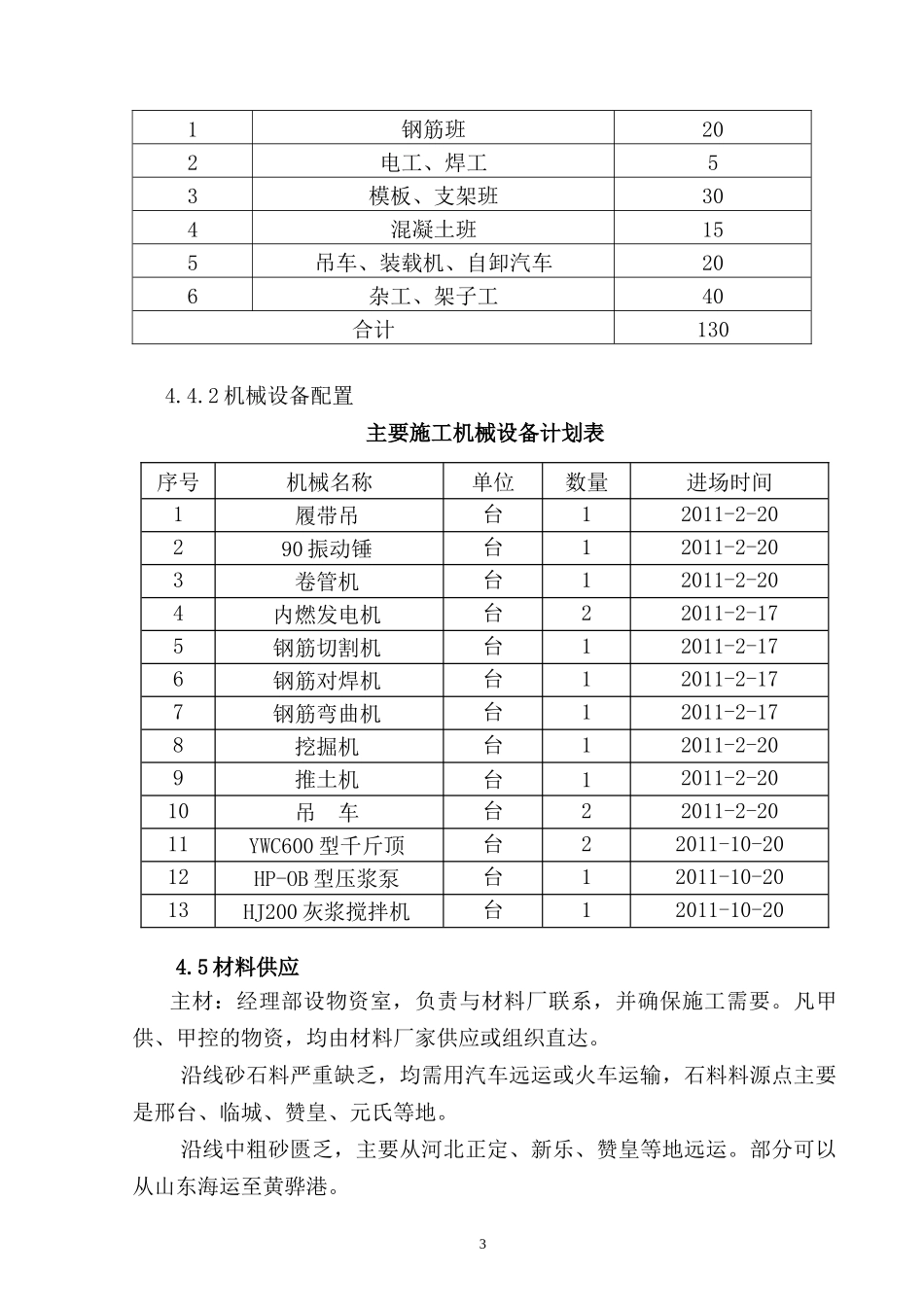

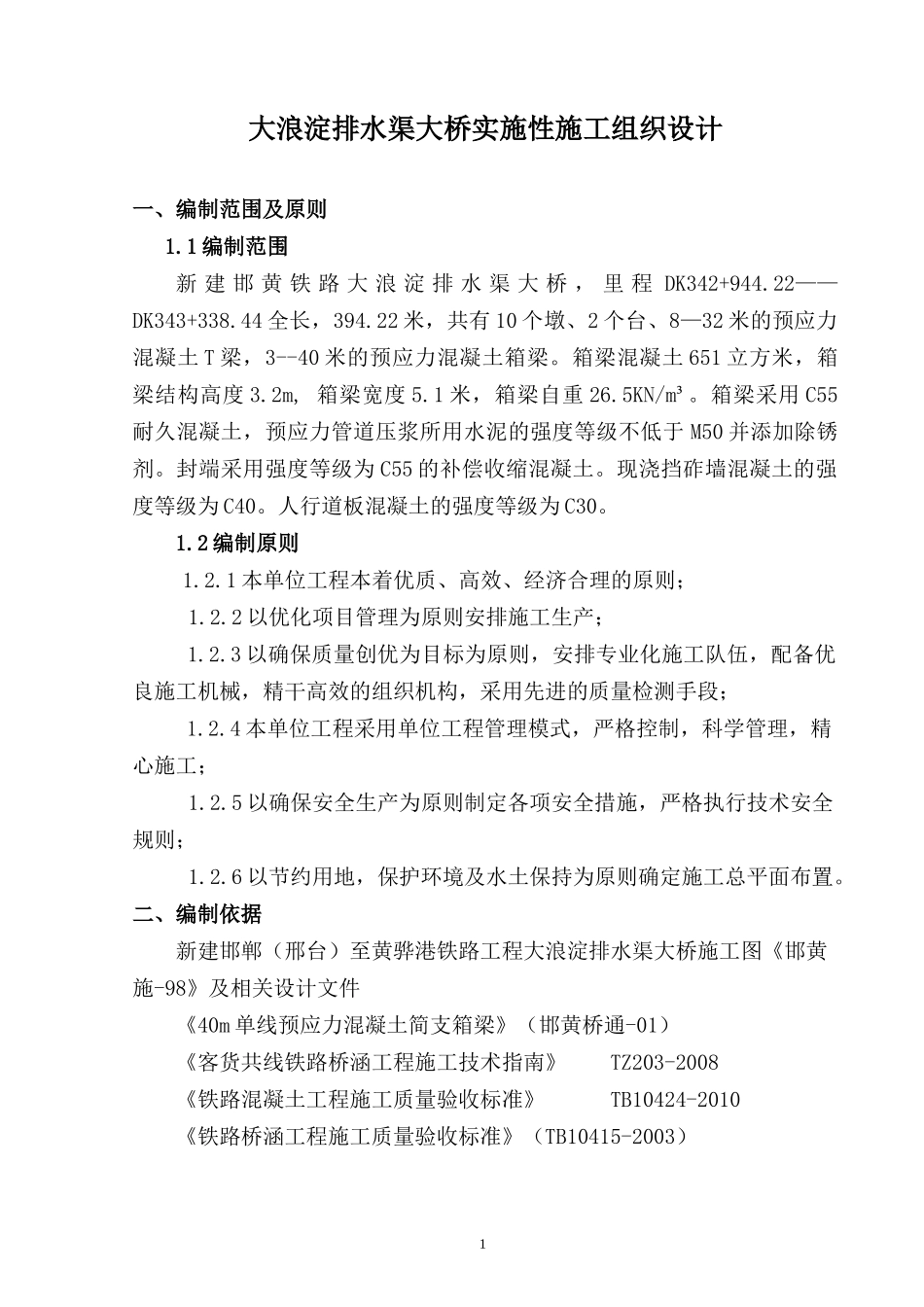

大浪淀排水渠大桥实施性施工组织设计一、编制范围及原则1.1编制范围新建邯黄铁路大浪淀排水渠大桥，里程DK342+944.22——DK343+338.44全长，394.22米，共有10个墩、2个台、8—32米的预应力混凝土T梁，3--40米的预应力混凝土箱梁。箱梁混凝土651立方米，箱梁结构高度3.2m,箱梁宽度5.1米，箱梁自重26.5KN/m³。箱梁采用C55耐久混凝土，预应力管道压浆所用水泥的强度等级不低于M50并添加除锈剂。封端采用强度等级为C55的补偿收缩混凝土。现浇挡砟墙混凝土的强度等级为C40。人行道板混凝土的强度等级为C30。1.2编制原则1.2.1本单位工程本着优质、高效、经济合理的原则；1.2.2以优化项目管理为原则安排施工生产；1.2.3以确保质量创优为目标为原则，安排专业化施工队伍，配备优良施工机械，精干高效的组织机构，采用先进的质量检测手段；1.2.4本单位工程采用单位工程管理模式，严格控制，科学管理，精心施工；1.2.5以确保安全生产为原则制定各项安全措施，严格执行技术安全规则；1.2.6以节约用地，保护环境及水土保持为原则确定施工总平面布置。二、编制依据新建邯郸（邢台）至黄骅港铁路工程大浪淀排水渠大桥施工图《邯黄施-98》及相关设计文件《40m单线预应力混凝土简支箱梁》（邯黄桥通-01）《客货共线铁路桥涵工程施工技术指南》TZ203-2008《铁路混凝土工程施工质量验收标准》TB10424-2010《铁路桥涵工程施工质量验收标准》（TB10415-2003）1《铁路工程施工安全技术规程（上、下册）》（TB10401.1-2003）（TB10401.2-2003）《预应力混凝土用锚具、夹具和连接器应用技术规程》JGJ85-2010《预应力混凝土用金属波纹管》JG225-2007三、工程概况及地质资料桥址区地下水类型为第四系孔隙潜水，主要由大气降水补给，大浪淀排水渠水深2.5～5.0m（高程2.02～2.97m），水位变幅1.0～3.0m。地下水对混凝土结构具有硫酸盐侵蚀性，环境作用等级为H2，对钢筋混凝土中的钢筋具有氯盐腐蚀性，环境作用等级为L3。桥址区广泛分布盐渍土，具有腐蚀性。桥址区分布有淤泥质黏土、淤泥质粉质黏土，呈透镜体分布。本桥位于地震基本烈度Ⅵ度，地震动峰值加速度为0.05g，反应谱特征周期Tg=0.65s，场地类别为Ⅲ类，最大冻结深度为0.54m。四、施工总体部署4.1施工组织机构及施工队伍的分布根据本桥的施工特点，设一个桥梁专业施工队。4.2施工用电我部拟在搅拌站设200KVA变压器，负责搅拌站施工用电，另配150KW发电机解决临时供电，自发电作为备用电源。4.3施工用水生产、生活用水采用深水井取水。4.4劳动力及机械设备4.4.1劳动力安排施工队伍由多年从事桥梁施工的专业劳务队伍组成，其劳动力组合按管理人员：技术工人:普工=1:4:5的比例组成，及时、有序的进入现场，确保各项工作的开展。计划投入劳动力平均人数100人，高峰人数130人。劳动力计划表序号工序（工种）人数21钢筋班202电工、焊工53模板、支架班304混凝土班155吊车、装载机、自卸汽车206杂工、架子工40合计1304.4.2机械设备配置主要施工机械设备计划表序号机械名称单位数量进场时间1履带吊台12011-2-20290振动锤台12011-2-203卷管机台12011-2-204内燃发电机台22011-2-175钢筋切割机台12011-2-176钢筋对焊机台12011-2-177钢筋弯曲机台12011-2-178挖掘机台12011-2-209推土机台12011-2-2010吊车台22011-2-2011YWC600型千斤顶台22011-10-2012HP-OB型压浆泵台12011-10-2013HJ200灰浆搅拌机台12011-10-204.5材料供应主材：经理部设物资室，负责与材料厂联系，并确保施工需要。凡甲供、甲控的物资，均由材料厂家供应或组织直达。沿线砂石料严重缺乏，均需用汽车远运或火车运输，石料料源点主要是邢台、临城、赞皇、元氏等地。沿线中粗砂匮乏，主要从河北正定、新乐、赞皇等地远运。部分可以从山东海运至黄骅港。3为了确保一切原材料的质量，实验室承担本段一切原材料、半成品的试验检测工作。4.6施工便道及通讯本桥于线路右侧修筑通长便道，于大浪淀排水渠两岸连通。本段通讯发达，项目经理部及各作业队采取手机、有线程控电话和无线电话相结合，保持对内对外的联络，各工点间用对讲机联系。4.7内业资料施工内业资料设专人管理，质检工程师负责资料的填报，签...
