小2型水库除险加固工程初步设计导则VIP免费

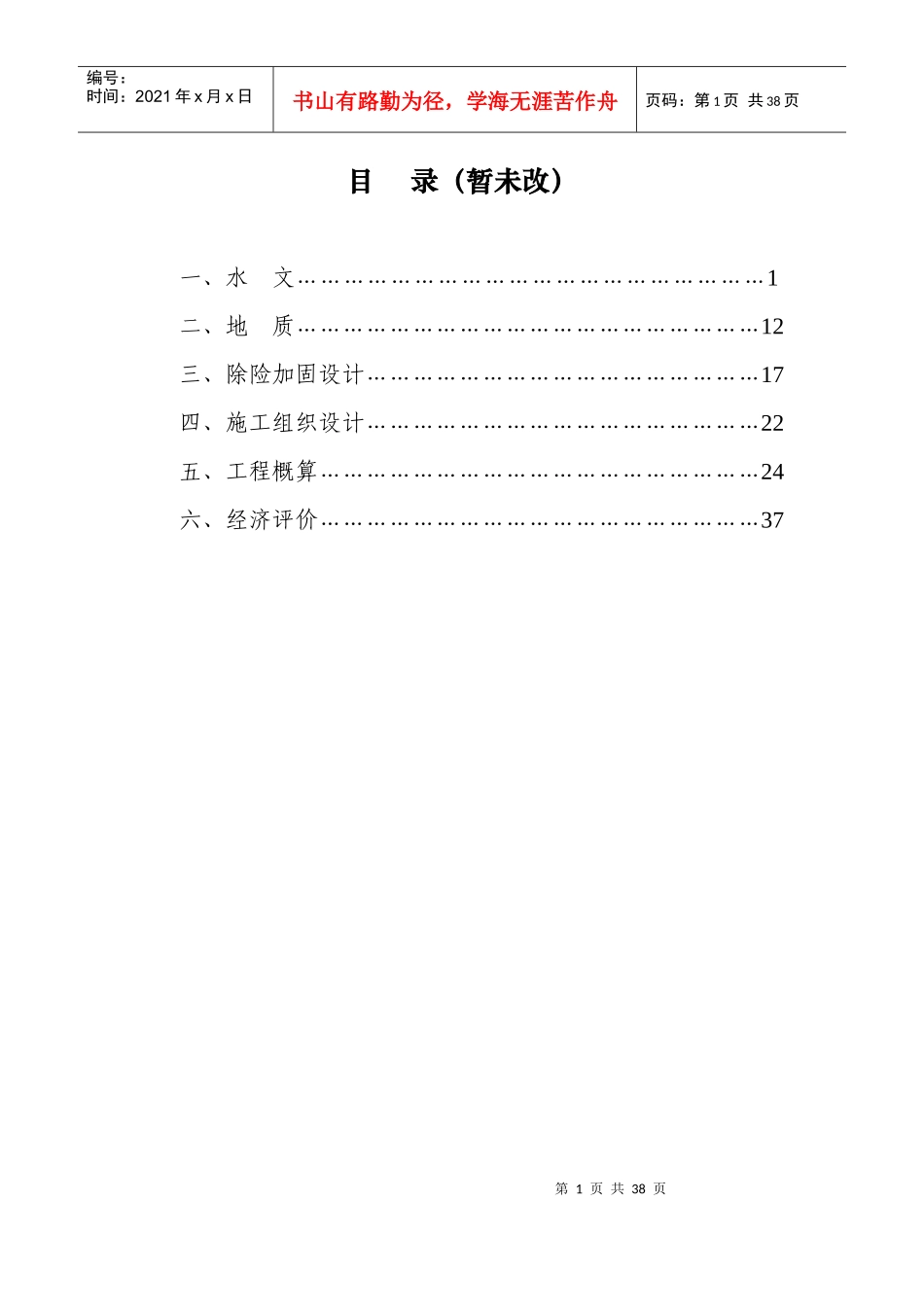

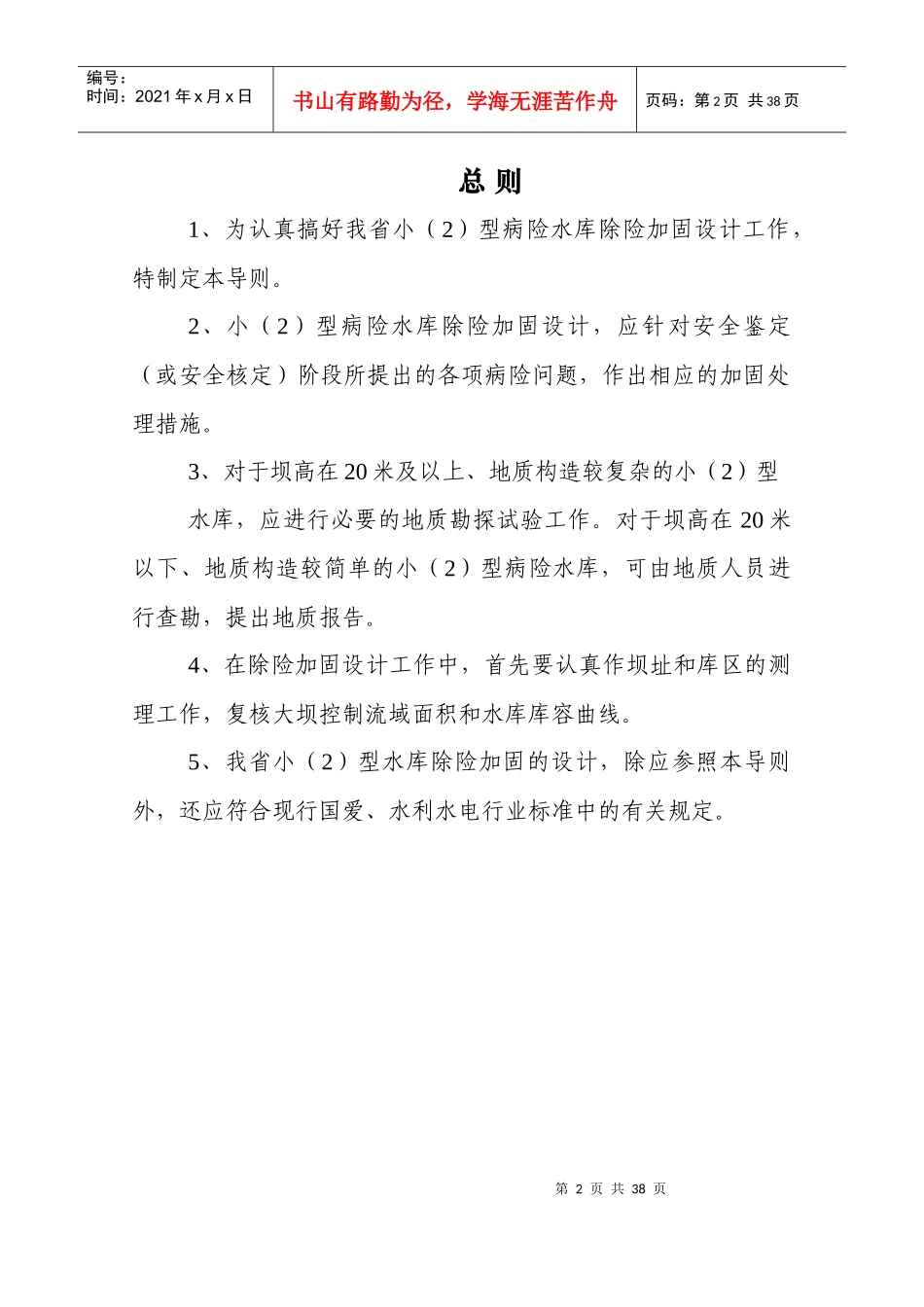

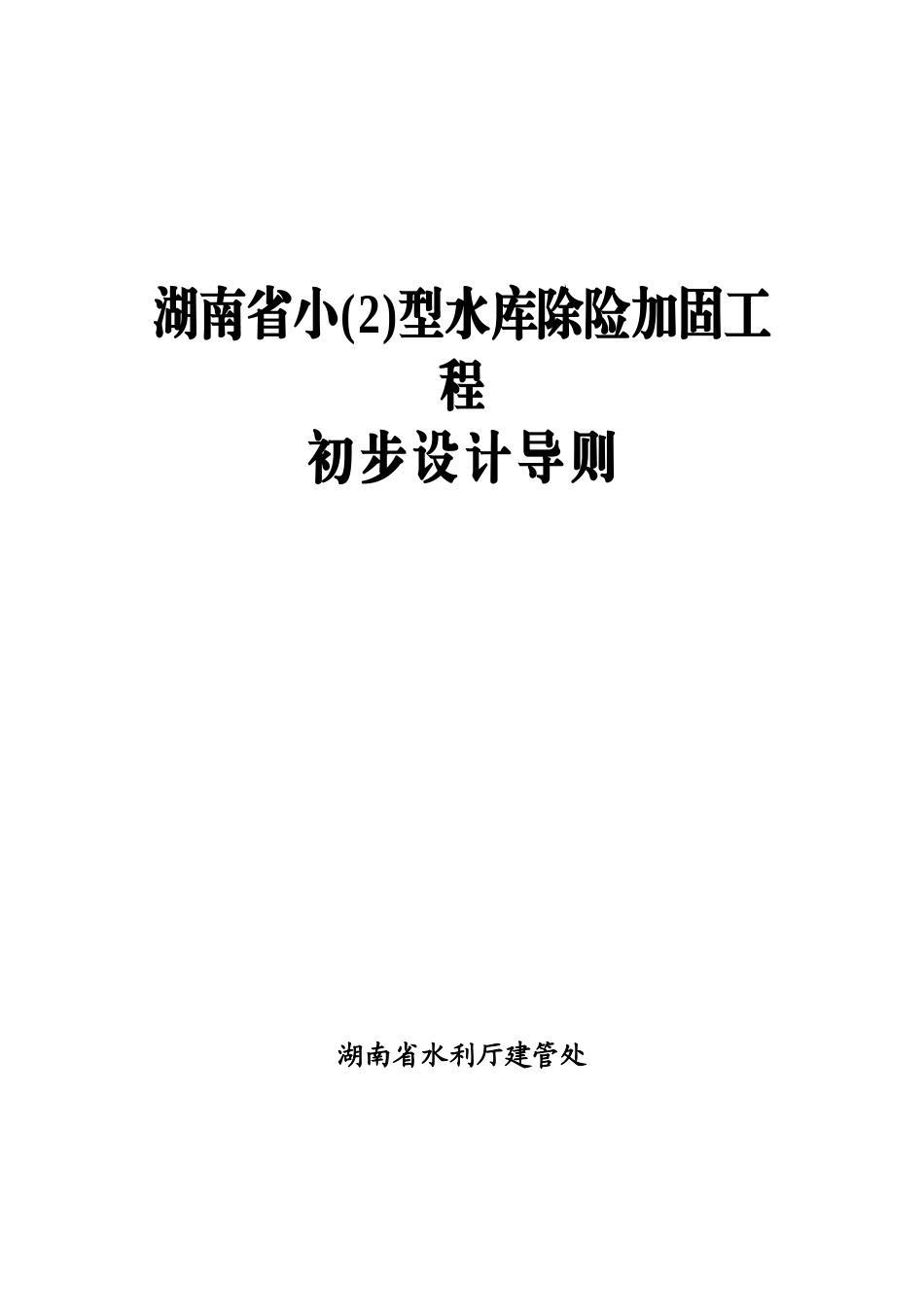

湖南省小(2)型水库除险加固工程初步设计导则湖南省水利厅建管处第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页目录（暂未改）一、水文……………………………………………………1二、地质……………………………………………………12三、除险加固设计……………………………………………17四、施工组织设计……………………………………………22五、工程概算…………………………………………………24六、经济评价…………………………………………………37第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页总则1、为认真搞好我省小（2）型病险水库除险加固设计工作，特制定本导则。2、小（2）型病险水库除险加固设计，应针对安全鉴定（或安全核定）阶段所提出的各项病险问题，作出相应的加固处理措施。3、对于坝高在20米及以上、地质构造较复杂的小（2）型水库，应进行必要的地质勘探试验工作。对于坝高在20米以下、地质构造较简单的小（2）型病险水库，可由地质人员进行查勘，提出地质报告。4、在除险加固设计工作中，首先要认真作坝址和库区的测理工作，复核大坝控制流域面积和水库库容曲线。5、我省小（2）型水库除险加固的设计，除应参照本导则外，还应符合现行国爱、水利水电行业标准中的有关规定。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页一、水文1水文1.1流域概况简述水库所在地理位置，地理坐标，所属河系；坝址控制流域面积，流域地貌特征，植被情况；流域内水利工程情况及水库有无外引，如有外引，要说明外引水源及渠道情况。特别要注意复核坝址控制流域面积和水库库容曲线，对于喀什特地区还有调查清楚是否有相邻区域汇入的地下水。1.2气象收集邻近气象台（站）的气象观测资料，主要是降雨、风速（特别是最大风速多年平均值）、气温等。简要叙述流域暴雨特性。1.3径流方法之一是用水库所在位置地理坐标查水资源成果中的径流深等值线图，用多年平均径流深计算水库多年平均来水量；方法二是用水库自身雨量观测资料或借用下垫面条件相似的就近雨量站的雨量资料及当地水利部门分析的径流系数计算水库多年平均来水量。1.4设计洪水复核小（2）型水库一般无实测洪水资料，洪水复核可用《湖南第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页省暴雨洪水查算手册》（1984年版）由暴雨推求设计洪水。1.4.1工程等级及洪水标准复核由于需要除险加固的小（2）水库一般建设年代较早，工程洪水标准不一定符合现行规范，因此，应根据《防洪标准》GB50201-94及《水利水电工程等级划分及洪水标准》SL252-2000的相关规定，复核水库工程等级及水库的设计洪水、校核洪水及消能防冲洪水标准。1.4.2设计暴雨1、有雨量资料坝址或库区有雨量站且有30年以上暴雨观测资料的可以直接采用实测的历年最大24小时暴雨排频计算暴雨参数和各设计频率的暴雨特征值。如果观测的是最大日雨量，则可以将最大日雨量乘以1.1的系数，将日雨量转换成24小时雨量。如果暴雨系列不足30年，则应与就近雨量站建立相关，插补系列满足大于等于30年的要求。2、无实测暴雨资料如果水库无实测暴雨资料，则可利用水库所在位置的地理坐标在《湖南省暴雨洪水查算手册》的图3、图4中查读24小时点暴雨均值和变差系数CV。3、点、面雨量的转换小型水库的集雨面积比较小，一般都在10km2以内，可视为第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页设计点雨量已笼罩水库集雨面积，不必进行点、面雨量的转换，点、面雨量的折算系数α取1。4、设计暴雨的时程分配和净雨过程的计算按“手册”计表一的格式计算设计暴雨的时程分配和净雨过程，由于计算较繁琐，算计参数也多，计算过程报告不必列出，但设计暴雨采用值和主要计算参数要用列表方式列出，如表1-1。1.4.3用推理公式推求设计洪水用推理公式推求设计洪水中要用到多个地理参数，如流域面积F（km2）、坝址至干流分水岭河长L（km）...
