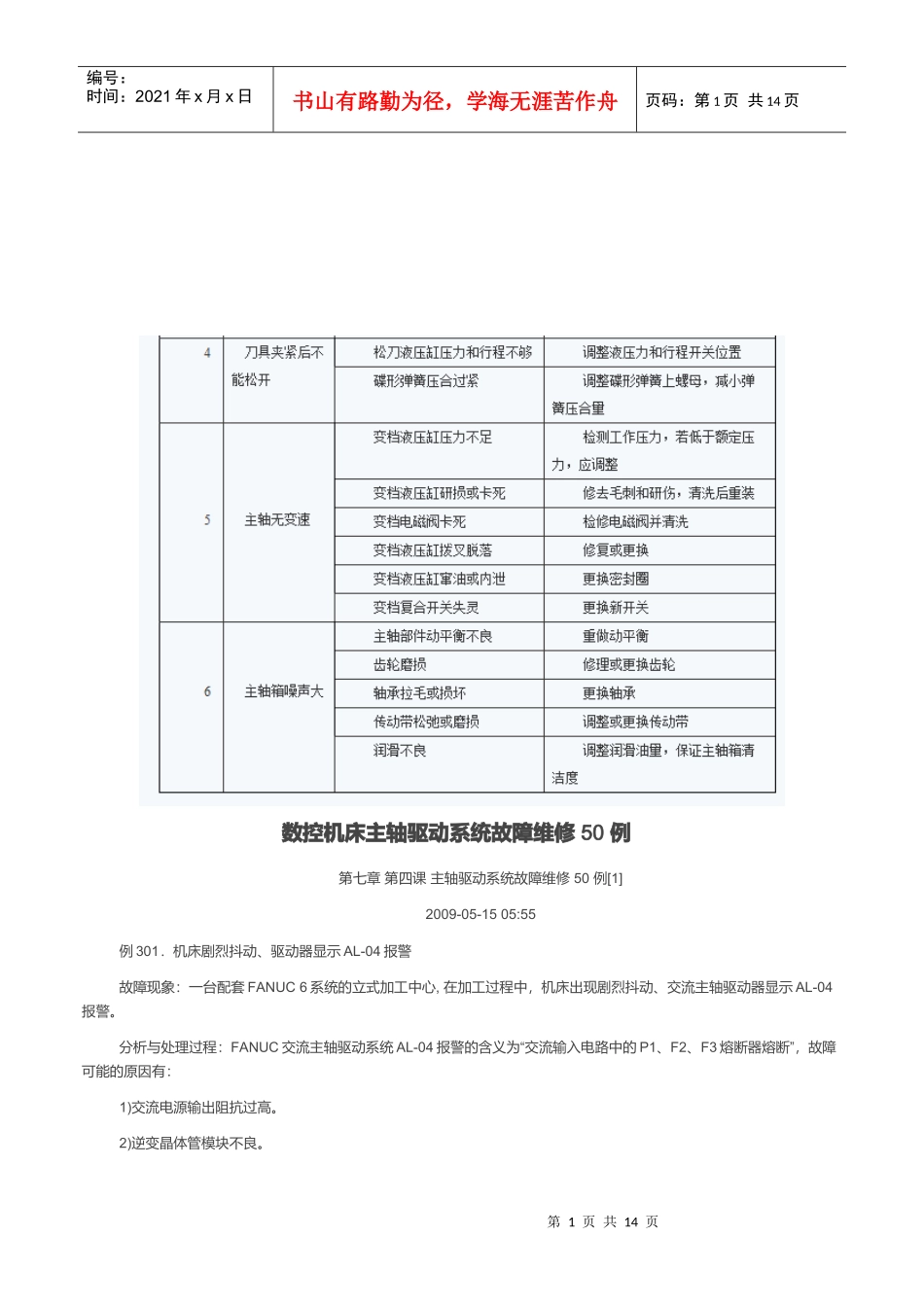

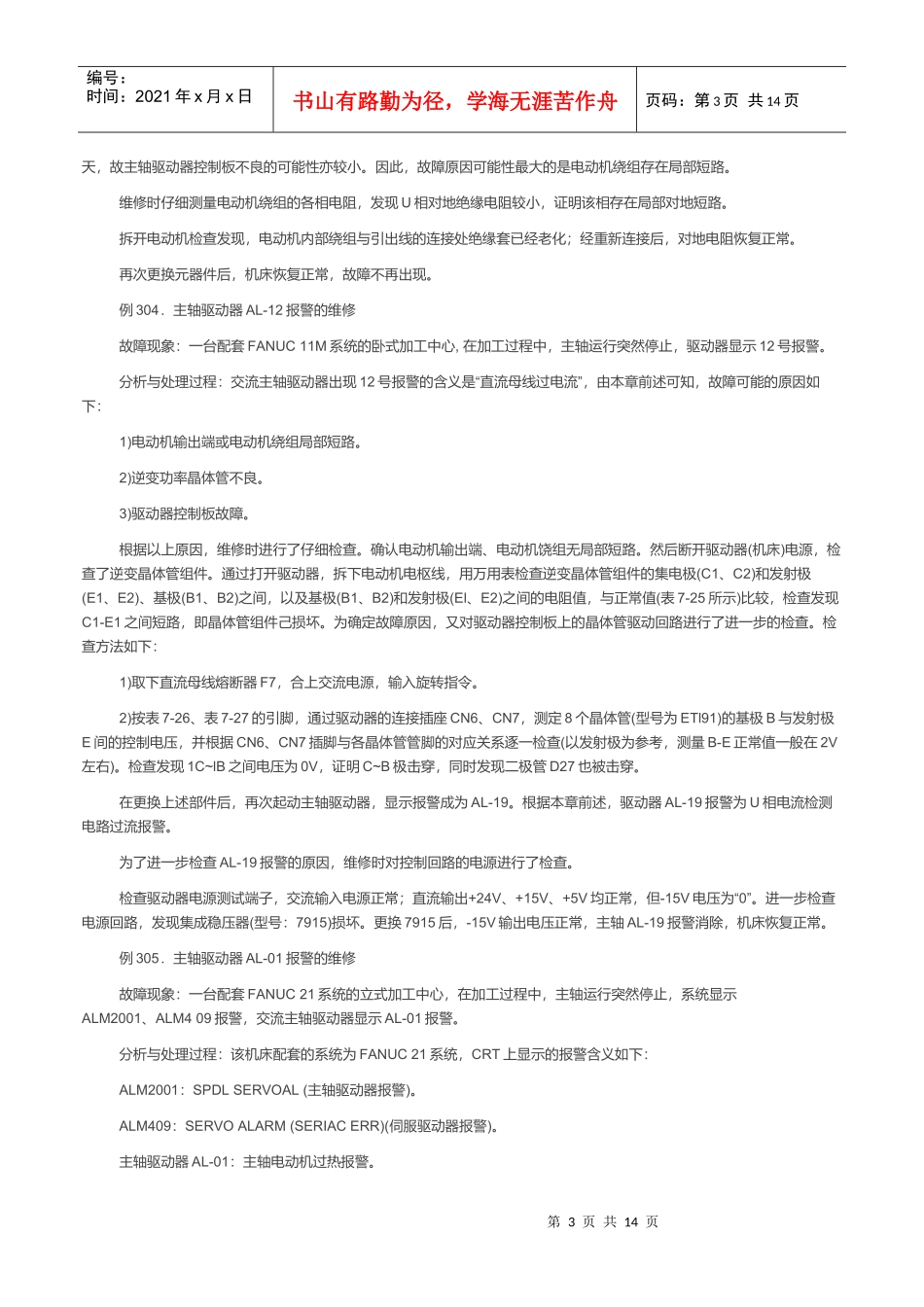

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页数控机床主轴驱动系统故障维修50例第七章第四课主轴驱动系统故障维修50例[1]2009-05-1505:55例301．机床剧烈抖动、驱动器显示AL-04报警故障现象：一台配套FANUC6系统的立式加工中心,在加工过程中，机床出现剧烈抖动、交流主轴驱动器显示AL-04报警。分析与处理过程：FANUC交流主轴驱动系统AL-04“报警的含义为交流输入电路中的P1、F2、F3”熔断器熔断，故障可能的原因有：1)交流电源输出阻抗过高。2)逆变晶体管模块不良。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页3)整流二极管(或晶闸管)模块不良。4)浪涌吸收器或电容器不良。针对上述故障原因，逐一进行检查。检查交流输入电源，在交流主轴驱动器的输入电源，测得R、S相输入电压为220V，但T相的交流输入电压仅为120V，表明驱动器的三相输入电源存在问题。进一步检查主轴变压器的三相输出，发现变压器输入、输出，机床电源输入均同样存在不平衡，从而说明故障原因不在机床本身。检查车间开关柜上的三相熔断器，发现有一相阻抗为数百欧姆。将其拆开检查，发现该熔断器接线螺钉松动，从而造成三相输入电源不平衡；重新连接后，机床恢复正常。例302“．驱动器出现报警A”的故障维修故障现象：一台配套FANUC0T“”“的数控车床，开机后，系统处在急停状态，显示NOTREADY”，操作面板上的主轴报警指示灯亮。“分析与处理过程：根据故障现象，检查机床交流主轴驱动器，发现驱动器显示为A”。“”根据驱动器的报警显示，由本章前述可知，驱动器报警的含义是驱动器软件出错，这一报警在驱动器受到外部偶然干扰时较容易出现，解决的方法通常是对驱动器进行初始化处理。在本机床按如下步骤进行了参数的初始化操作：1)切断驱动器电源，将设定端S1置TEST。2)接通驱动器电源。3)同时按住MODE、UP、DOWN、DATASET4个键4)“当显示器由全暗变为FFFFF”后，松开全部键,并保持1s以上。5)同时按住MODE、UP键，使参数显示FC-22。6)按住DATASET键1s“以上，显示器显示GOOD”，标准参数写入完成。7)切断驱动器电源，将S1(SH)“重新置DRIVE”。通过以上操作，驱动器恢复正常，报警消失，机床恢复正常工作。例303．驱动器出现过电流报警的故障维修故障现象：一台配套FANUC11M系统的卧式加工中心，在加工时主轴运行突然停止，驱动器显示过电流报警。分析与处理过程：经查交流主轴驱动器主回路，发现再生制动回路、主回路的熔断器均熔断，经更换后机床恢复正常。但机床正常运行数天后，再次出现同样故障。由于故障重复出现，证明该机床主轴系统存在问题，根据报警现象，分析可能存在的主要原因有：1)主轴驱动器控制板不良。2)电动机连续过载。3)电动机绕组存在局部短路。在以上几点中，根据现场实际加工情况，电动机过载的原因可以排除。考虑到换上元器件后，驱动器可以正常工作数第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页天，故主轴驱动器控制板不良的可能性亦较小。因此，故障原因可能性最大的是电动机绕组存在局部短路。维修时仔细测量电动机绕组的各相电阻，发现U相对地绝缘电阻较小，证明该相存在局部对地短路。拆开电动机检查发现，电动机内部绕组与引出线的连接处绝缘套已经老化；经重新连接后，对地电阻恢复正常。再次更换元器件后，机床恢复正常，故障不再出现。例304．主轴驱动器AL-12报警的维修故障现象：一台配套FANUC11M系统的卧式加工中心,在加工过程中，主轴运行突然停止，驱动器显示12号报警。分析与处理过程：交流主轴驱动器出现12“”号报警的含义是直流母线过电流，由本章前述可知，故障可能的原因如下：1)电动机输出端或电动机绕组局部短路。2)逆变功率晶体管不良。3)驱动器控制板故障。根据以上原因，维修时进行了仔细检查。确认电动机输出端、电动机饶组无局部短路。然后断开驱动器(机床)电源，检查了逆变晶体管组件。通过打开驱动器，拆下电动机电枢线，用万用表检查逆变晶体管组件的集电极(C1、C2)和发射极(E1、E2)、基极(B1、B2)...
