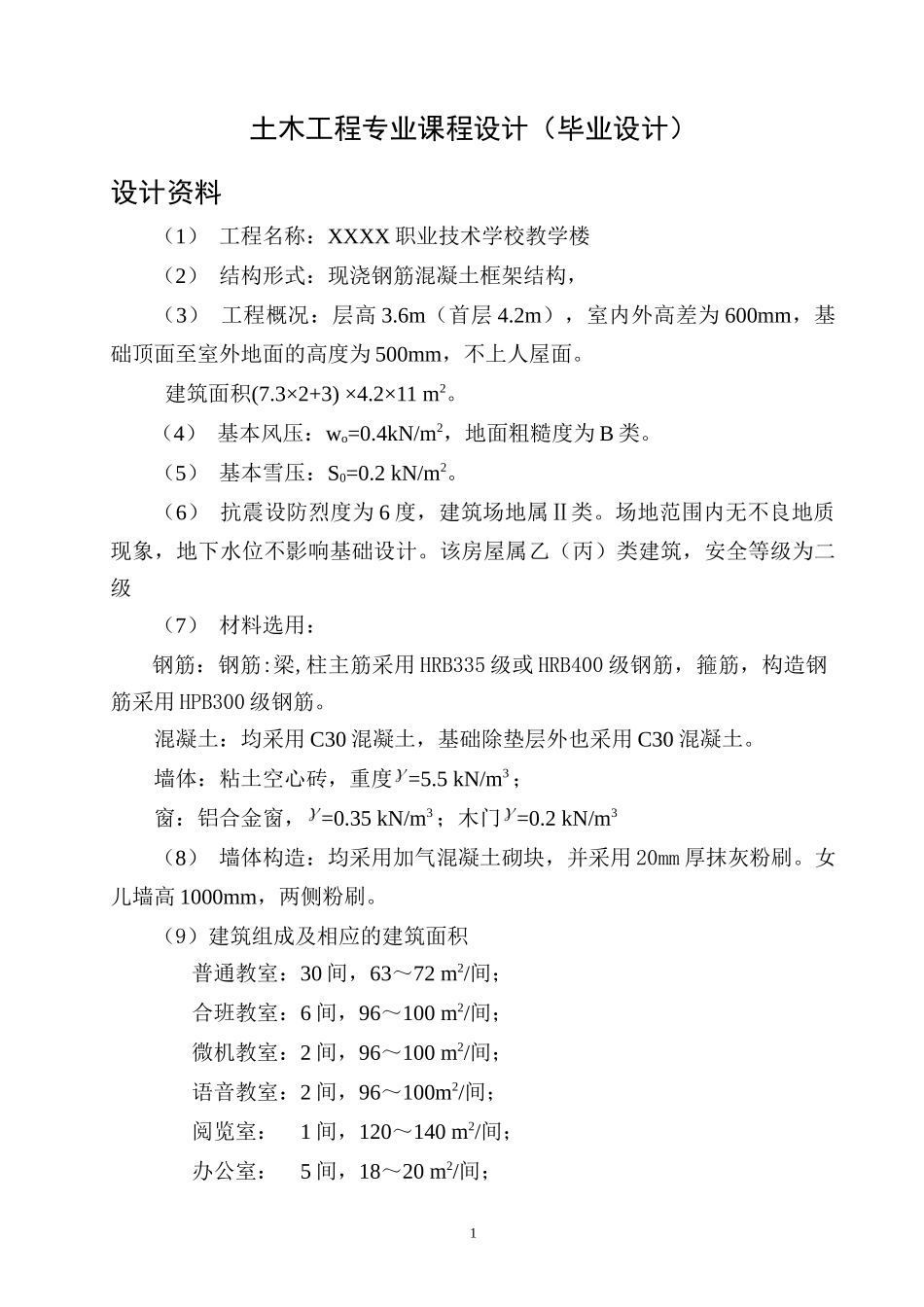

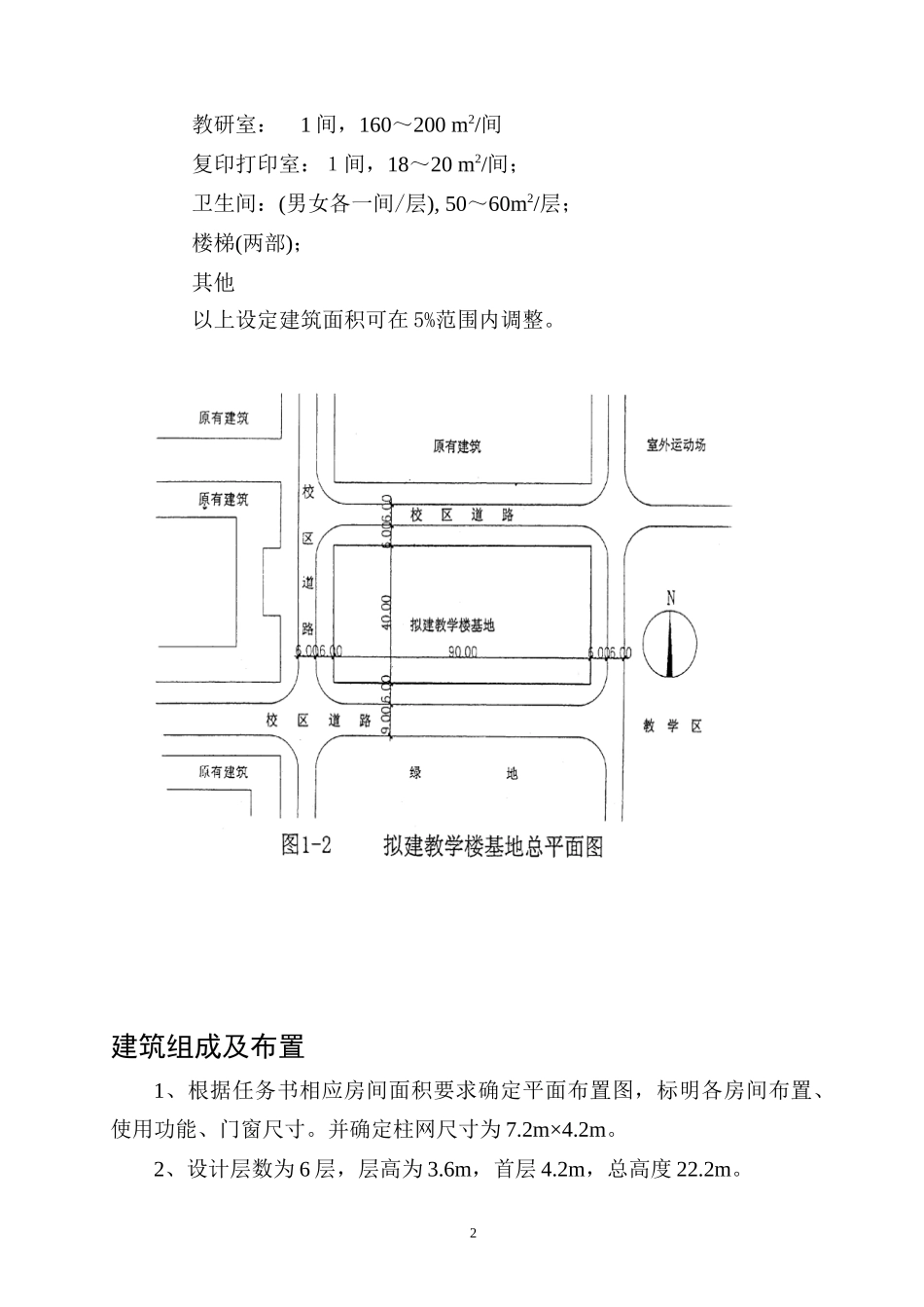

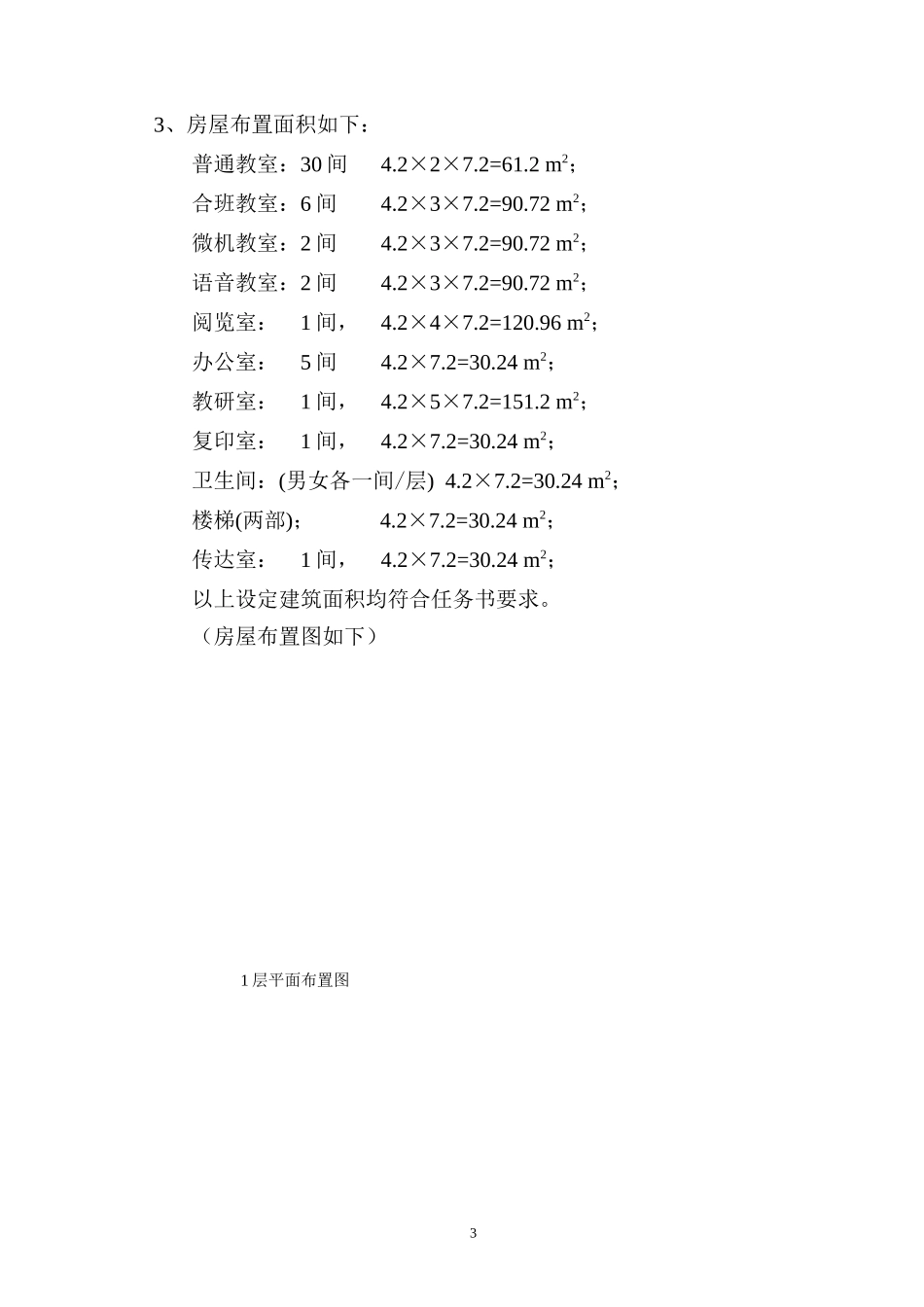

土木工程专业课程设计（毕业设计）设计资料（1）工程名称：XXXX职业技术学校教学楼（2）结构形式：现浇钢筋混凝土框架结构，（3）工程概况：层高3.6m（首层4.2m），室内外高差为600mm，基础顶面至室外地面的高度为500mm，不上人屋面。建筑面积(7.3×2+3)×4.2×11m2。（4）基本风压：wo=0.4kN/m2，地面粗糙度为B类。（5）基本雪压：S0=0.2kN/m2。（6）抗震设防烈度为6度，建筑场地属Ⅱ类。场地范围内无不良地质现象，地下水位不影响基础设计。该房屋属乙（丙）类建筑，安全等级为二级（7）材料选用：钢筋：钢筋:梁,柱主筋采用HRB335级或HRB400级钢筋，箍筋，构造钢筋采用HPB300级钢筋。混凝土：均采用C30混凝土，基础除垫层外也采用C30混凝土。墙体：粘土空心砖，重度=5.5kN/m3；窗：铝合金窗，=0.35kN/m3；木门=0.2kN/m3（8）墙体构造：均采用加气混凝土砌块，并采用20mm厚抹灰粉刷。女儿墙高1000mm，两侧粉刷。（9）建筑组成及相应的建筑面积普通教室：30间，63～72m2/间；合班教室：6间，96～100m2/间；微机教室：2间，96～100m2/间；语音教室：2间，96～100m2/间；阅览室：1间，120～140m2/间；办公室：5间，18～20m2/间；1教研室：1间，160～200m2/间复印打印室：１间，18～20m2/间；卫生间：(男女各一间/层),50～60m2/层；楼梯(两部)；其他以上设定建筑面积可在5%范围内调整。建筑组成及布置1、根据任务书相应房间面积要求确定平面布置图，标明各房间布置、使用功能、门窗尺寸。并确定柱网尺寸为7.2m×4.2m。2、设计层数为6层，层高为3.6m，首层4.2m，总高度22.2m。23、房屋布置面积如下：普通教室：30间4.2×2×7.2=61.2m2；合班教室：6间4.2×3×7.2=90.72m2；微机教室：2间4.2×3×7.2=90.72m2；语音教室：2间4.2×3×7.2=90.72m2；阅览室：1间，4.2×4×7.2=120.96m2；办公室：5间4.2×7.2=30.24m2；教研室：1间，4.2×5×7.2=151.2m2；复印室：1间，4.2×7.2=30.24m2；卫生间：(男女各一间/层)4.2×7.2=30.24m2；楼梯(两部)；4.2×7.2=30.24m2；传达室：1间，4.2×7.2=30.24m2；以上设定建筑面积均符合任务书要求。（房屋布置图如下）1层平面布置图32层平面布置图43层平面布置图54层平面布置图65层平面布置图74层平面布置图8结构计算9梁、柱截面尺寸估算梁截面尺寸估算框架梁截面高度=7200（1/16~1/12）=450~600。截面宽度=200~300，本结构中取：框架梁（AB、CD）：b=300mmh=600mm为便利框架梁BC同AB、CDb=300mmh=600mm连系梁：b=300mmh=500mm柱截面尺寸估算恒荷载：12×1/2×（7.2+3）×4.2×6=1542.24KN活荷载：2×1/2×（7.2+3）×4.2×6=257.04KN预估柱轴力=1.2×恒荷载+1.4×活荷载=2210.54KN由任务书二级抗震要求得[μn]=0.75。=14.3N/mm2所以截面面积=453.99×453.99mm为方便计算，柱截面取500×500mm荷载统计屋面二毡三油防水层0.35kN/m220mm厚1：2水泥砂浆找平层0.4kN/m2100～140厚(2%坡度)膨胀珍珠岩0.84kN/m215mm厚白灰砂浆天花抹面0.26kN/m2V型轻钢龙骨吊顶0.12kN/m2100厚钢筋混凝土屋面板2.5kN/m2合计4.47kN/m2各层楼面1010mm厚水磨石面层0.65kN/m220厚水泥砂浆找平层0.4kN/m2V型轻钢龙骨吊顶0.12kN/m2100厚钢筋混凝土屋面板2.5kN/m2合计3.85kN/m2梁自重（1）框架梁：bh=300mm600mmAB、CD框架梁自重25×0.3×0.6=4.5kN/m抹灰层：粉刷石膏砂浆2×（0.6-0.1）×0.02×17=0.34kN/m合计4.84kN/mBC框架梁自重4.5kN/m抹灰层：粉刷石膏砂浆0.34kN/m合计4.84kN/m（2）连系梁：bh=300mm500mm次梁等其他梁自重25×0.3×0.5=3.75kN/m抹灰层：粉刷石膏砂浆2×（0.5-0.1）×0.02×17=0.27kN/m合计4.02kN/m柱自重bh=500mm×500mm柱自重25×0.5×0.5=6.25kN/m抹灰层：粉刷石膏砂浆2×0.02×0.4×17=0.27kN/m合计6.52kN/m墙自重墙体构造采用加气混凝土砌块：γ=5.5kN/m3，木门γ=0.2kN/m3，铝合金窗，=0.35kN/m3；门面积2.5×0.9=2.25m2。窗面积3×1.8=5.4m2。高窗面积1×1.2=1.2m2。（1）外墙自重0.240×（3.6×(4.2-0.5)-5.4）×5.5=10.454kN粉刷2×17×（3.6×(4.2-0.5)-5.4）×0.02=1.293kN合计11.747kN3.175kN/m11（2）内墙自重0.240×（3.6×(4.2-0.5)-2.25-1.2）×5...
