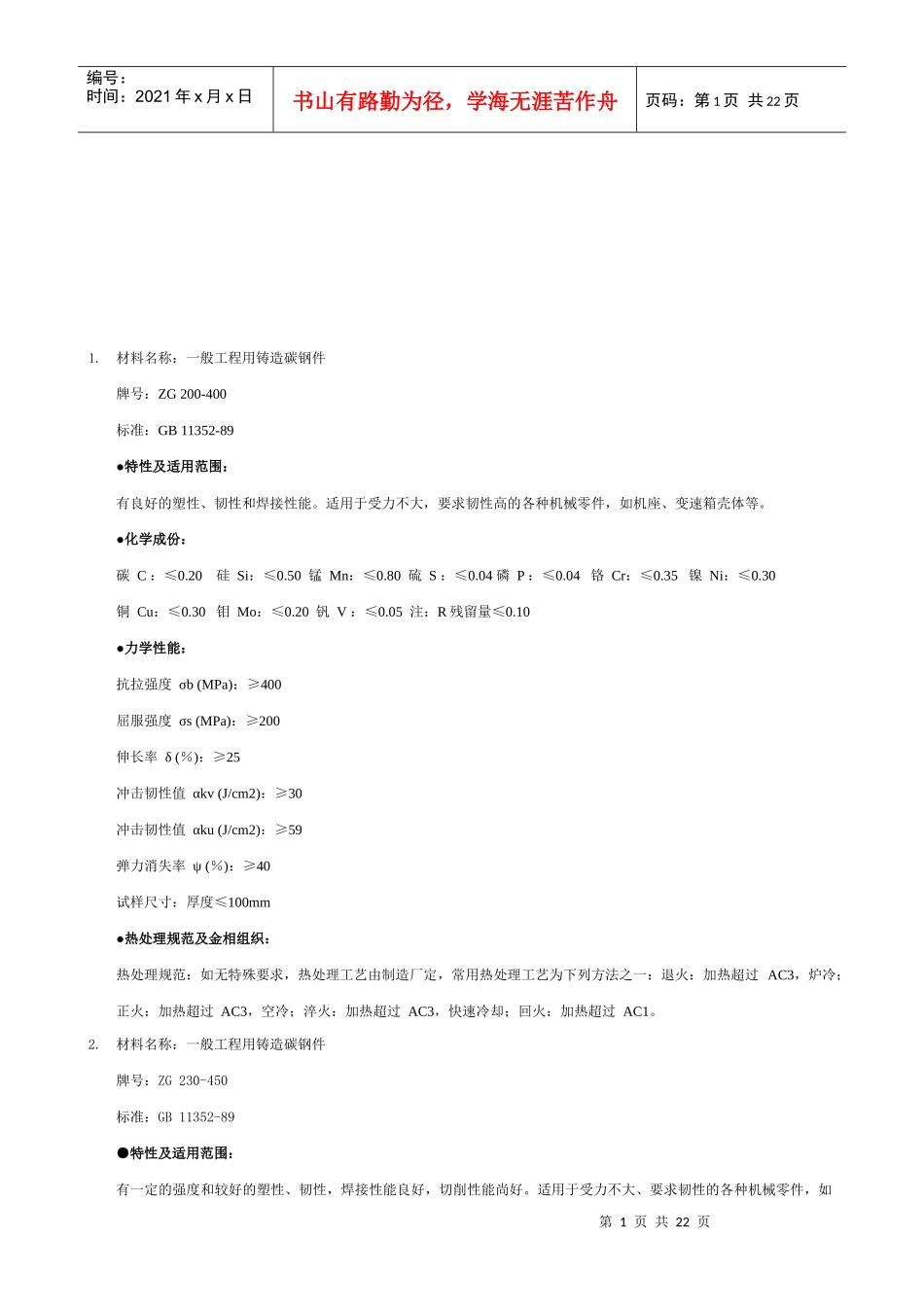

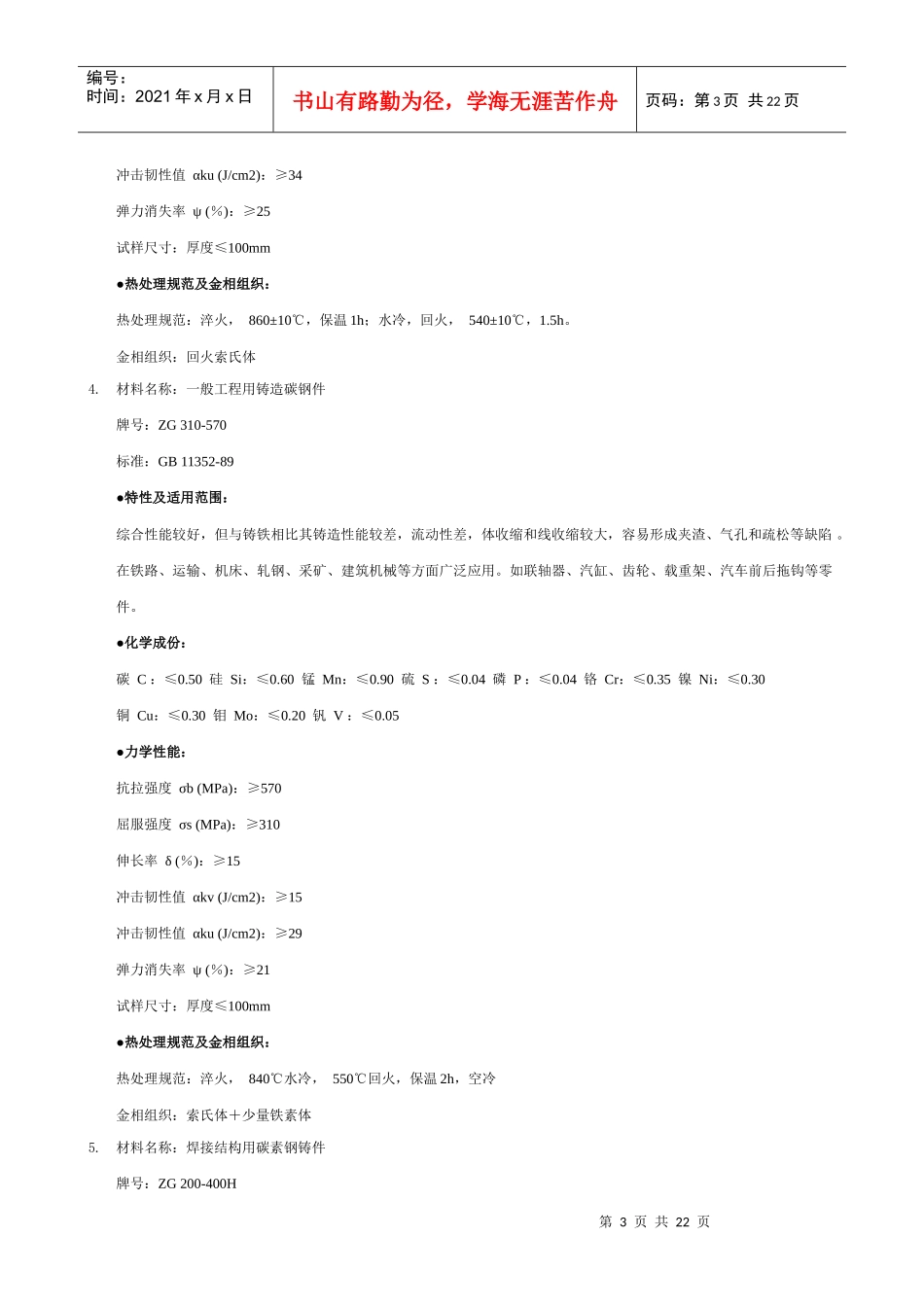

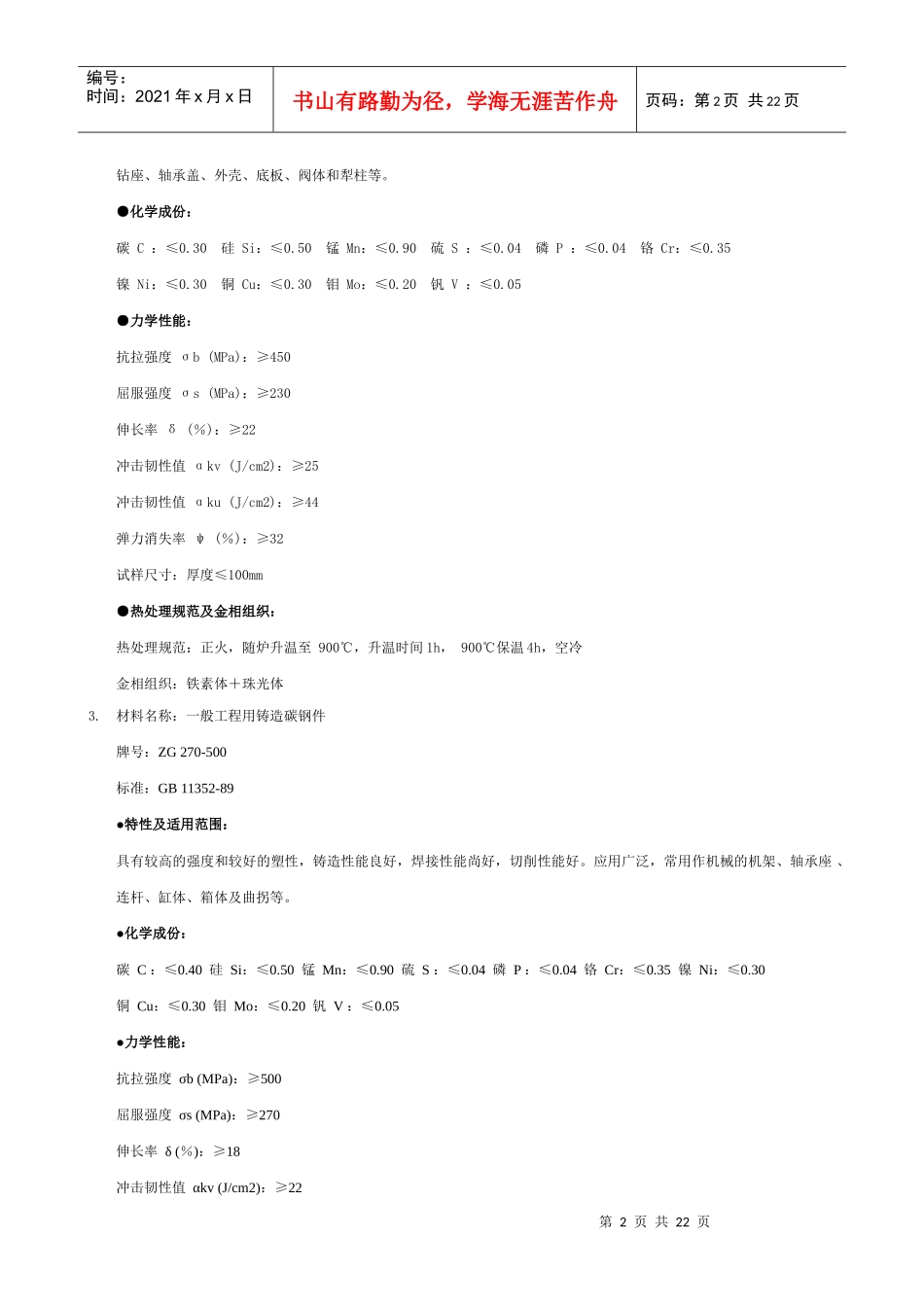

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页1.材料名称：一般工程用铸造碳钢件牌号：ZG200-400标准：GB11352-89●特性及适用范围：有良好的塑性、韧性和焊接性能。适用于受力不大，要求韧性高的各种机械零件，如机座、变速箱壳体等。●化学成份：碳C：≤0.20硅Si：≤0.50锰Mn：≤0.80硫S：≤0.04磷P：≤0.04铬Cr：≤0.35镍Ni：≤0.30铜Cu：≤0.30钼Mo：≤0.20钒V：≤0.05注：R残留量≤0.10●力学性能：抗拉强度σb(MPa)：≥400屈服强度σs(MPa)：≥200伸长率δ(％)：≥25冲击韧性值αkv(J/cm2)：≥30冲击韧性值αku(J/cm2)：≥59弹力消失率ψ(％)：≥40试样尺寸：厚度≤100mm●热处理规范及金相组织：热处理规范：如无特殊要求，热处理工艺由制造厂定，常用热处理工艺为下列方法之一：退火：加热超过AC3，炉冷；正火：加热超过AC3，空冷；淬火：加热超过AC3，快速冷却；回火：加热超过AC1。2.材料名称：一般工程用铸造碳钢件牌号：ZG230-450标准：GB11352-89●特性及适用范围：有一定的强度和较好的塑性、韧性，焊接性能良好，切削性能尚好。适用于受力不大、要求韧性的各种机械零件，如第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页钻座、轴承盖、外壳、底板、阀体和犁柱等。●化学成份：碳C：≤0.30硅Si：≤0.50锰Mn：≤0.90硫S：≤0.04磷P：≤0.04铬Cr：≤0.35镍Ni：≤0.30铜Cu：≤0.30钼Mo：≤0.20钒V：≤0.05●力学性能：抗拉强度σb(MPa)：≥450屈服强度σs(MPa)：≥230伸长率δ(％)：≥22冲击韧性值αkv(J/cm2)：≥25冲击韧性值αku(J/cm2)：≥44弹力消失率ψ(％)：≥32试样尺寸：厚度≤100mm●热处理规范及金相组织：热处理规范：正火，随炉升温至900℃，升温时间1h，900℃保温4h，空冷金相组织：铁素体＋珠光体3.材料名称：一般工程用铸造碳钢件牌号：ZG270-500标准：GB11352-89●特性及适用范围：具有较高的强度和较好的塑性，铸造性能良好，焊接性能尚好，切削性能好。应用广泛，常用作机械的机架、轴承座、连杆、缸体、箱体及曲拐等。●化学成份：碳C：≤0.40硅Si：≤0.50锰Mn：≤0.90硫S：≤0.04磷P：≤0.04铬Cr：≤0.35镍Ni：≤0.30铜Cu：≤0.30钼Mo：≤0.20钒V：≤0.05●力学性能：抗拉强度σb(MPa)：≥500屈服强度σs(MPa)：≥270伸长率δ(％)：≥18冲击韧性值αkv(J/cm2)：≥22第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页冲击韧性值αku(J/cm2)：≥34弹力消失率ψ(％)：≥25试样尺寸：厚度≤100mm●热处理规范及金相组织：热处理规范：淬火，860±10℃，保温1h；水冷，回火，540±10℃，1.5h。金相组织：回火索氏体4.材料名称：一般工程用铸造碳钢件牌号：ZG310-570标准：GB11352-89●特性及适用范围：综合性能较好，但与铸铁相比其铸造性能较差，流动性差，体收缩和线收缩较大，容易形成夹渣、气孔和疏松等缺陷。在铁路、运输、机床、轧钢、采矿、建筑机械等方面广泛应用。如联轴器、汽缸、齿轮、载重架、汽车前后拖钩等零件。●化学成份：碳C：≤0.50硅Si：≤0.60锰Mn：≤0.90硫S：≤0.04磷P：≤0.04铬Cr：≤0.35镍Ni：≤0.30铜Cu：≤0.30钼Mo：≤0.20钒V：≤0.05●力学性能：抗拉强度σb(MPa)：≥570屈服强度σs(MPa)：≥310伸长率δ(％)：≥15冲击韧性值αkv(J/cm2)：≥15冲击韧性值αku(J/cm2)：≥29弹力消失率ψ(％)：≥21试样尺寸：厚度≤100mm●热处理规范及金相组织：热处理规范：淬火，840℃水冷，550℃回火，保温2h，空冷金相组织：索氏体＋少量铁素体5.材料名称：焊接结构用碳素钢铸件牌号：ZG200-400H第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页标准：GB7659-87●特性及适用范围：适用于一般工程结构，要求焊接性好的碳素钢件。●化学成份：碳C：≤0.20硅Si：≤0.50锰Mn：≤0.80硫S：≤0.04磷P：≤0.04铬Cr：≤0.30镍Ni：≤0.30铜Cu：≤0.30钼Mo：≤0.15钒V：≤0.05●力学性能：抗拉强度σb(MPa)：≥400屈服强度σs(MPa)：≥200伸长率δ(％...
