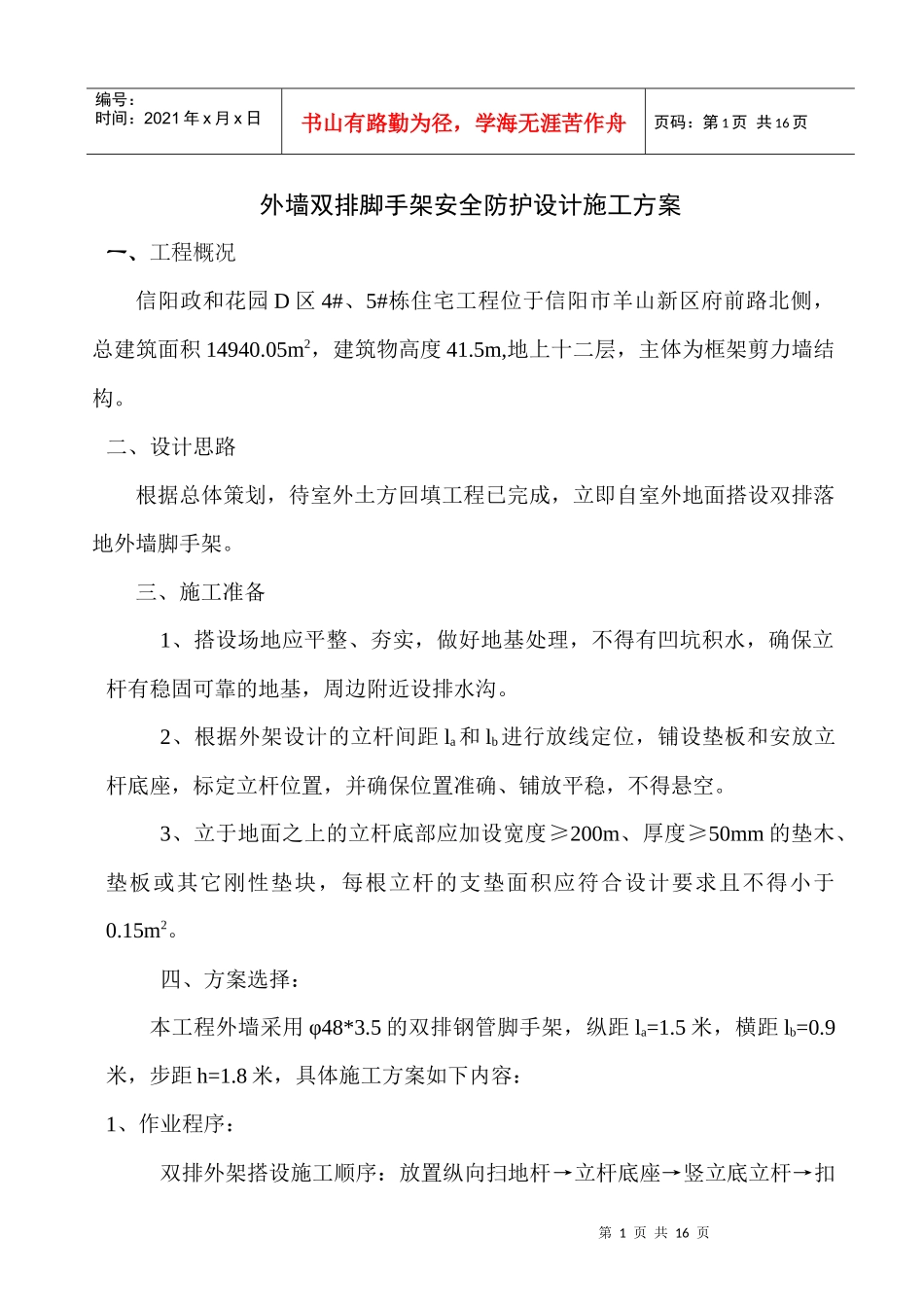

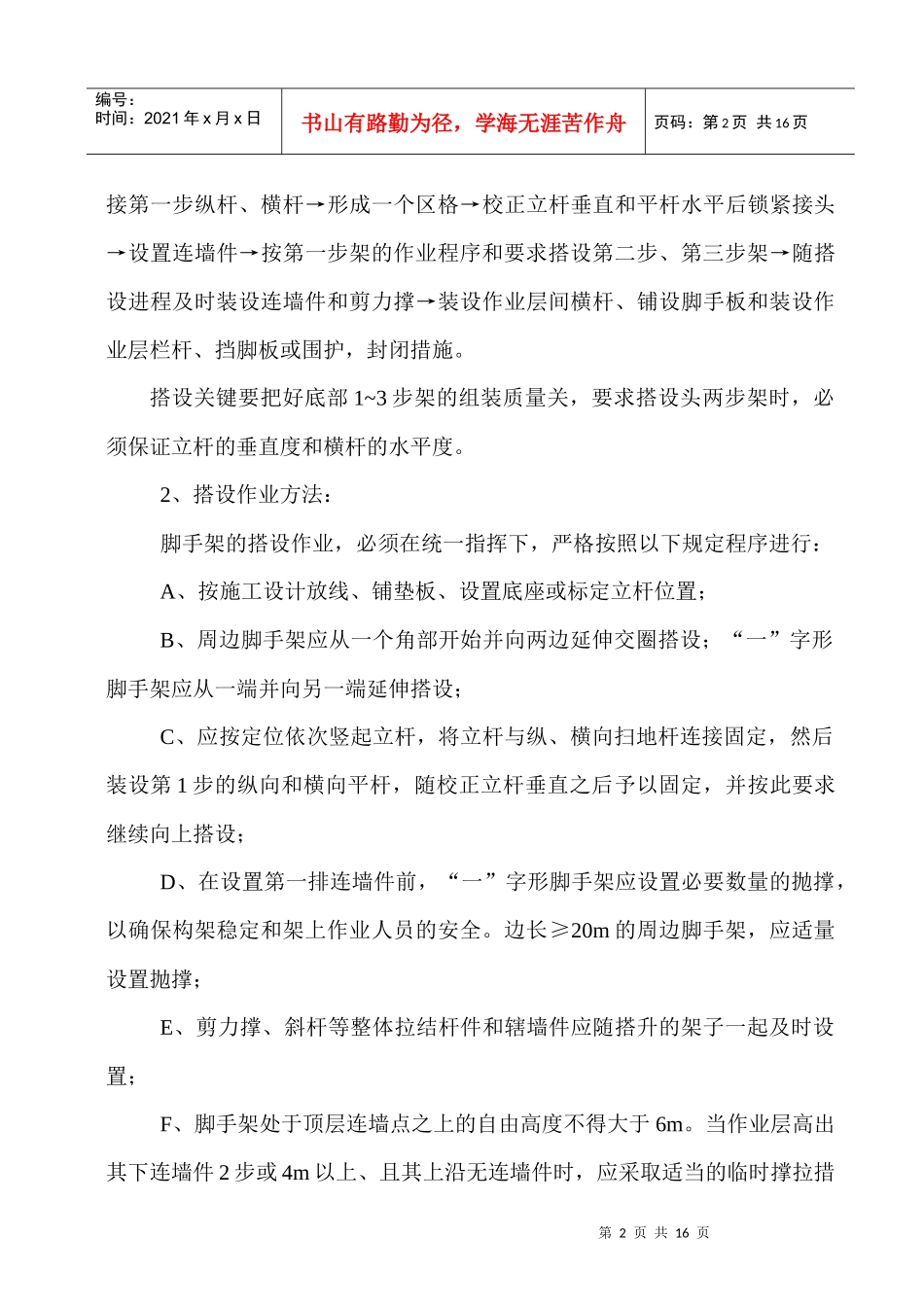

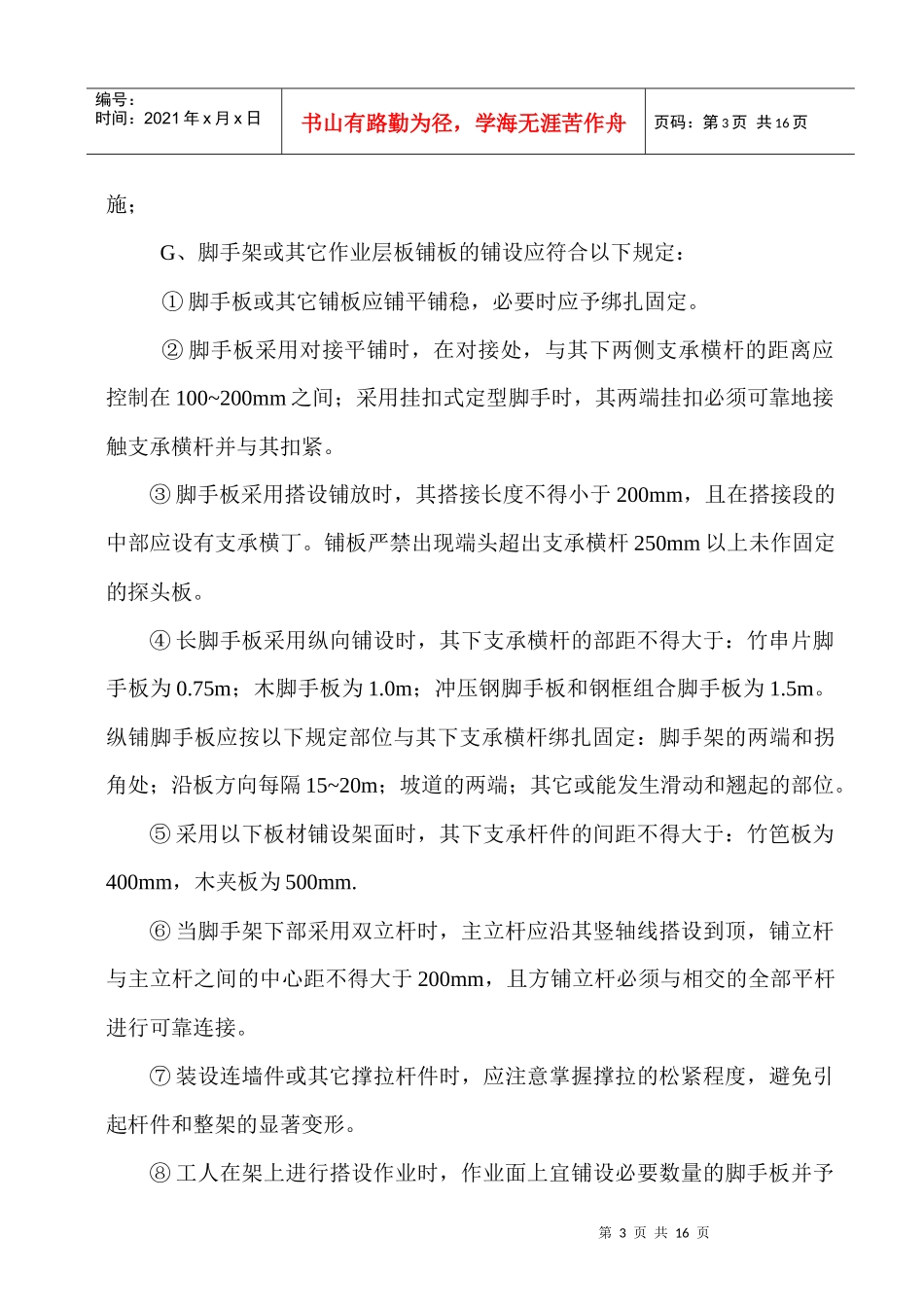

第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共16页外墙双排脚手架安全防护设计施工方案一、工程概况信阳政和花园D区4#、5#栋住宅工程位于信阳市羊山新区府前路北侧,总建筑面积14940.05m2,建筑物高度41.5m,地上十二层,主体为框架剪力墙结构。二、设计思路根据总体策划,待室外土方回填工程已完成,立即自室外地面搭设双排落地外墙脚手架。三、施工准备1、搭设场地应平整、夯实,做好地基处理,不得有凹坑积水,确保立杆有稳固可靠的地基,周边附近设排水沟。2、根据外架设计的立杆间距la和lb进行放线定位,铺设垫板和安放立杆底座,标定立杆位置,并确保位置准确、铺放平稳,不得悬空。3、立于地面之上的立杆底部应加设宽度≥200m、厚度≥50mm的垫木、垫板或其它刚性垫块,每根立杆的支垫面积应符合设计要求且不得小于0.15m2。四、方案选择:本工程外墙采用φ48*3.5的双排钢管脚手架,纵距la=1.5米,横距lb=0.9米,步距h=1.8米,具体施工方案如下内容:1、作业程序:双排外架搭设施工顺序:放置纵向扫地杆→立杆底座→竖立底立杆→扣第2页共16页第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共16页接第一步纵杆、横杆→形成一个区格→校正立杆垂直和平杆水平后锁紧接头→设置连墙件→按第一步架的作业程序和要求搭设第二步、第三步架→随搭设进程及时装设连墙件和剪力撑→装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板或围护,封闭措施。搭设关键要把好底部1~3步架的组装质量关,要求搭设头两步架时,必须保证立杆的垂直度和横杆的水平度。2、搭设作业方法:脚手架的搭设作业,必须在统一指挥下,严格按照以下规定程序进行:A、按施工设计放线、铺垫板、设置底座或标定立杆位置;B、周边脚手架应从一个角部开始并向两边延伸交圈搭设;“一”字形脚手架应从一端并向另一端延伸搭设;C、应按定位依次竖起立杆,将立杆与纵、横向扫地杆连接固定,然后装设第1步的纵向和横向平杆,随校正立杆垂直之后予以固定,并按此要求继续向上搭设;D、在设置第一排连墙件前,“一”字形脚手架应设置必要数量的抛撑,以确保构架稳定和架上作业人员的安全。边长≥20m的周边脚手架,应适量设置抛撑;E、剪力撑、斜杆等整体拉结杆件和辖墙件应随搭升的架子一起及时设置;F、脚手架处于顶层连墙点之上的自由高度不得大于6m。当作业层高出其下连墙件2步或4m以上、且其上沿无连墙件时,应采取适当的临时撑拉措第3页共16页第2页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共16页施;G、脚手架或其它作业层板铺板的铺设应符合以下规定:①脚手板或其它铺板应铺平铺稳,必要时应予绑扎固定。②脚手板采用对接平铺时,在对接处,与其下两侧支承横杆的距离应控制在100~200mm之间;采用挂扣式定型脚手时,其两端挂扣必须可靠地接触支承横杆并与其扣紧。③脚手板采用搭设铺放时,其搭接长度不得小于200mm,且在搭接段的中部应设有支承横丁。铺板严禁出现端头超出支承横杆250mm以上未作固定的探头板。④长脚手板采用纵向铺设时,其下支承横杆的部距不得大于:竹串片脚手板为0.75m;木脚手板为1.0m;冲压钢脚手板和钢框组合脚手板为1.5m。纵铺脚手板应按以下规定部位与其下支承横杆绑扎固定:脚手架的两端和拐角处;沿板方向每隔15~20m;坡道的两端;其它或能发生滑动和翘起的部位。⑤采用以下板材铺设架面时,其下支承杆件的间距不得大于:竹笆板为400mm,木夹板为500mm.⑥当脚手架下部采用双立杆时,主立杆应沿其竖轴线搭设到顶,铺立杆与主立杆之间的中心距不得大于200mm,且方铺立杆必须与相交的全部平杆进行可靠连接。⑦装设连墙件或其它撑拉杆件时,应注意掌握撑拉的松紧程度,避免引起杆件和整架的显著变形。⑧工人在架上进行搭设作业时,作业面上宜铺设必要数量的脚手板并予第4页共16页第3页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共16页临时固定。工人必须戴安全帽和佩挂安全带。不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安...
