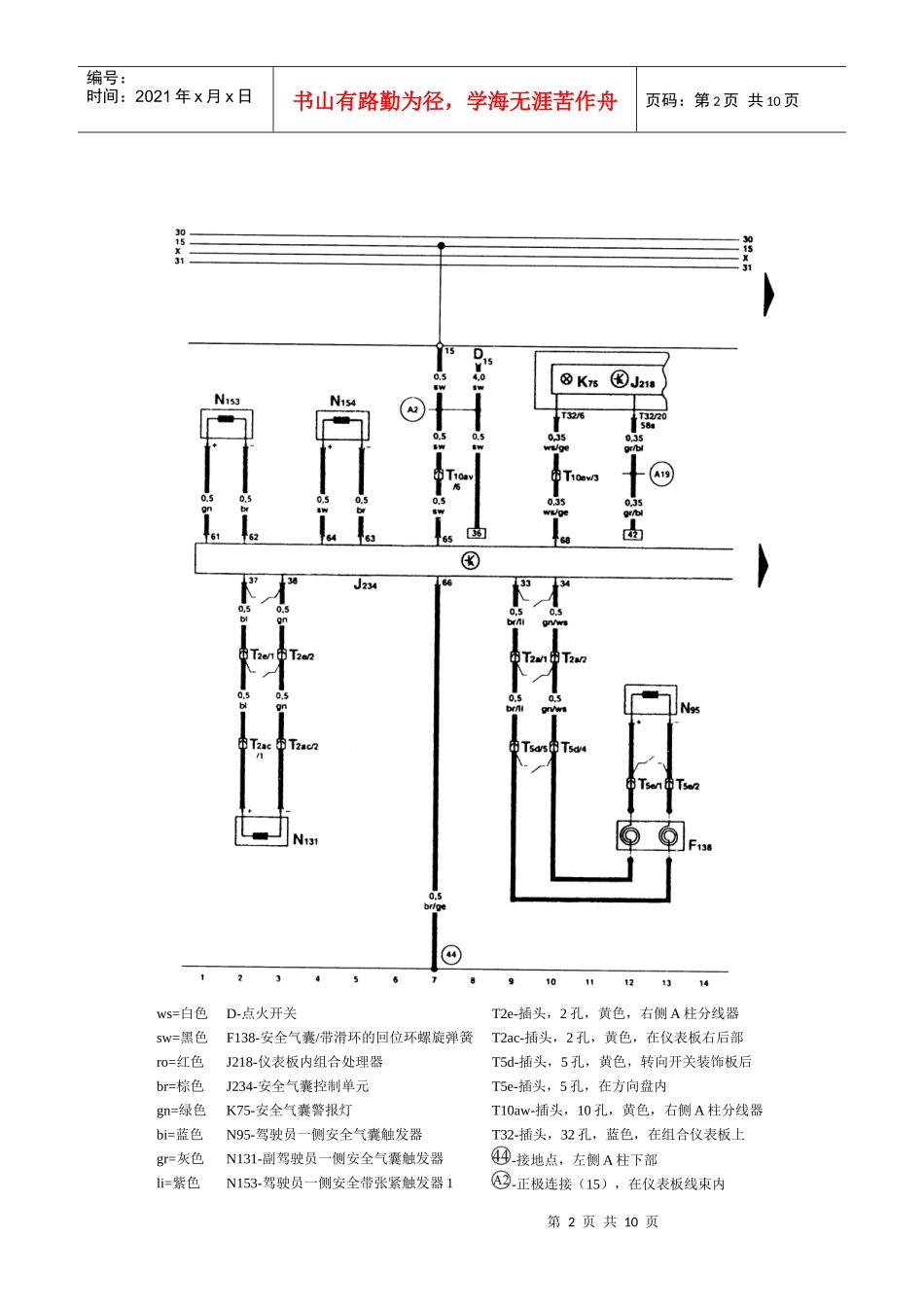

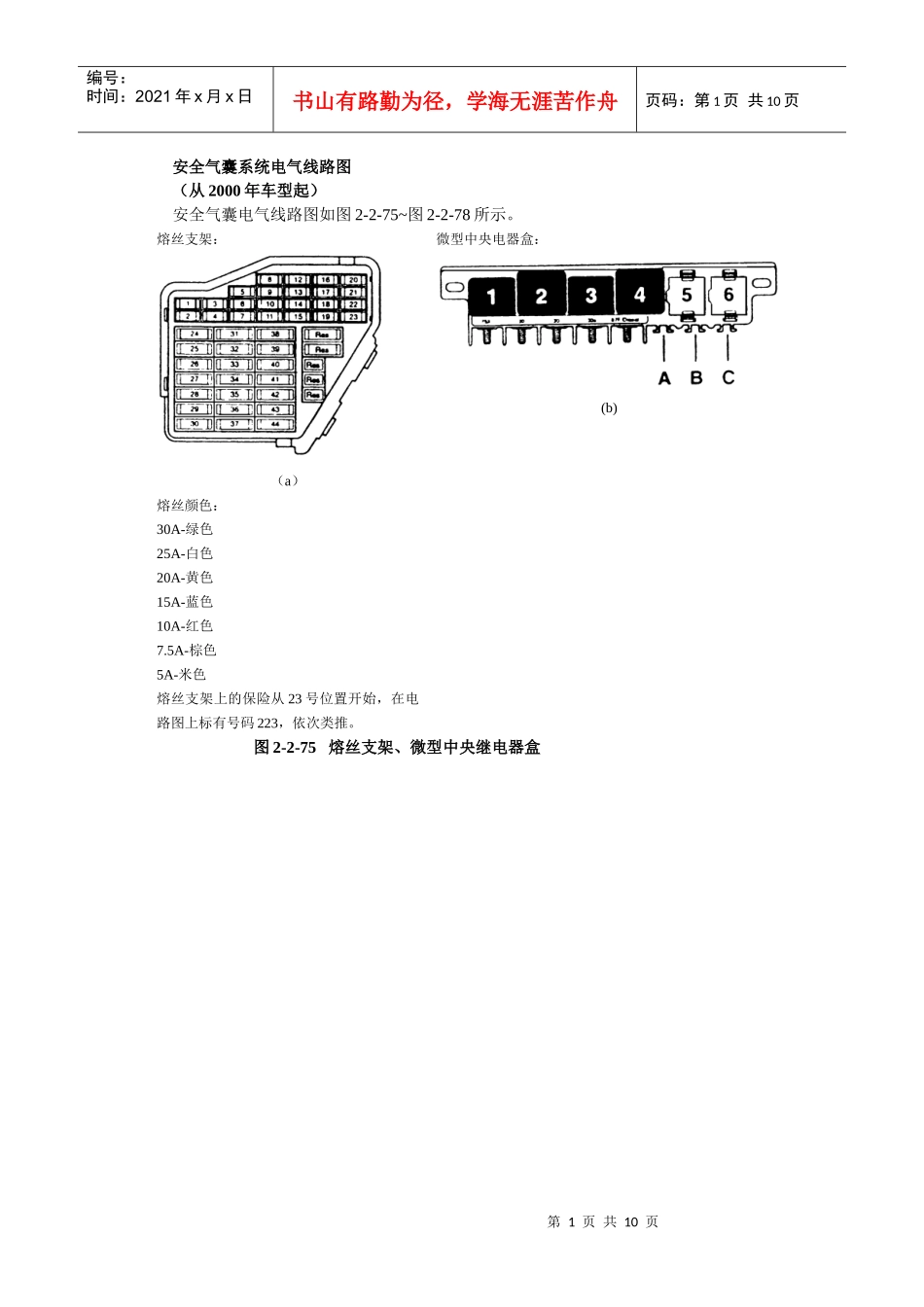

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页安全气囊系统电气线路图（从2000年车型起）安全气囊电气线路图如图2-2-75~图2-2-78所示。熔丝支架：（a）微型中央电器盒：(b)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的保险从23号位置开始，在电路图上标有号码223，依次类推。图2-2-75熔丝支架、微型中央继电器盒第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色D-点火开关F138-安全气囊/带滑环的回位环螺旋弹簧J218-仪表板内组合处理器J234-安全气囊控制单元K75-安全气囊警报灯N95-驾驶员一侧安全气囊触发器N131-副驾驶员一侧安全气囊触发器N153-驾驶员一侧安全带张紧触发器1T2e-插头，2孔，黄色，右侧A柱分线器T2ac-插头，2孔，黄色，在仪表板右后部T5d-插头，5孔，黄色，转向开关装饰板后T5e-插头，5孔，在方向盘内T10aw-插头，10孔，黄色，右侧A柱分线器T32-插头，32孔，蓝色，在组合仪表板上-接地点，左侧A柱下部-正极连接（15），在仪表板线束内第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页ge=黄色N154-副驾驶员一侧安全带张紧触发器2T2a-插头，2孔，黄色，左侧A柱分线器-连接（58s），在仪表板线束内（开关照明）图2-2-76驾驶员和副驾驶员安全气囊和安全带张紧器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色C22-安全气囊抗干扰电感线圈E3-警报灯开关F145-开关：左后座安全带F146-开关：右后座安全带J234-安全气囊控制单元J429-中央门锁控制单元K-自诊断接头N196-左后座安全带张紧触发器N197-右后座安全带张紧触发器T1d-插头，1孔，棕色，，右侧A柱分线器T10av-插头，10孔，黄色，右侧A柱分线器T16a-插头，10孔，自诊断接头-连接（自诊断K线），在仪表板线束内第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页li=紫色ge=黄色图2-2-77前座侧面安全气囊、后座安全带张紧器ws=白色sw=黑色ro=红色br=棕色gn=绿色E224-副驾驶员安全气囊切断开关F158-安全带张紧器开关1J234-安全气囊控制单元K145-副驾驶员一侧安全气囊关闭警报灯K198-后座中间安全带张紧触发器T10av-插头，15孔，灰色，左侧A柱分线器-接地点，左侧A柱下部-接地连接2，在仪表板线束内-接地连接3，在仪表板线束内拔下插头时，短路跨接生效第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页bi=蓝色gr=灰色li=紫色ge=黄色T2ce-插头，2孔，黄色，在后座中间T8l-插头，8孔，在仪表板右后部T10av-插头，10孔，黄色，右侧A柱分线器*折叠式后座椅**非折叠式后座椅#两种都可能图2-2-78后座中间安全带张紧器、后坐侧面安全气囊七、防抱死制动系统（ABS）（带EDS电子差速锁和ASR驱动防滑装置）电气线路图（从2000年车型起）防抱死制动系统（ABS）（带EDS电子差速锁和ASR驱动防滑装置）电气线路图如图2-2-79~图2-2-83所示。熔丝支架：(a)微型中央电器盒：(b)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的保险从23号位置开始，在电路图上标有号码223，依次类推。图2-2-79熔丝支架、8孔继电器盘第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色D-点火开关G44-右后轮转速传感器G45-右前轮转速传感器G47-左前轮转速传感器J104-带EDS的ABS控制单元J105-ABS回油泵继电器J106-ABS电磁阀继电器T10w-插头，10孔，蓝色，右侧A柱分线器T10au-插头，10孔，灰色，右侧A柱分线器T15u-插头，15孔，红色，压力舱电器盒分线器V39-ABS回油泵-接地点，在液压单元上-正极连接（15），在仪表板线束内-连接1（15a），在ABS线束内第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页li=紫色ge=黄色J217-自动变速...
