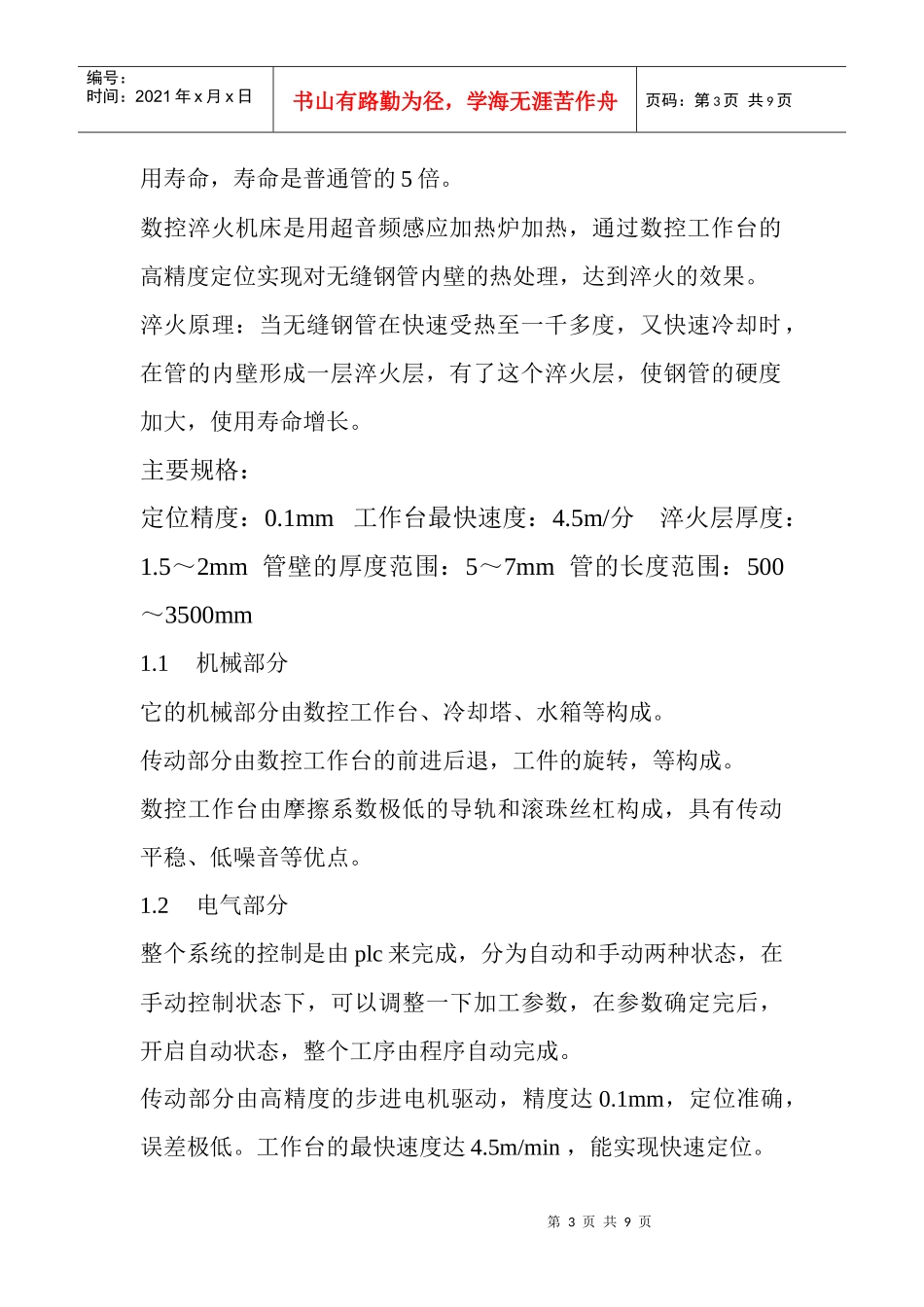

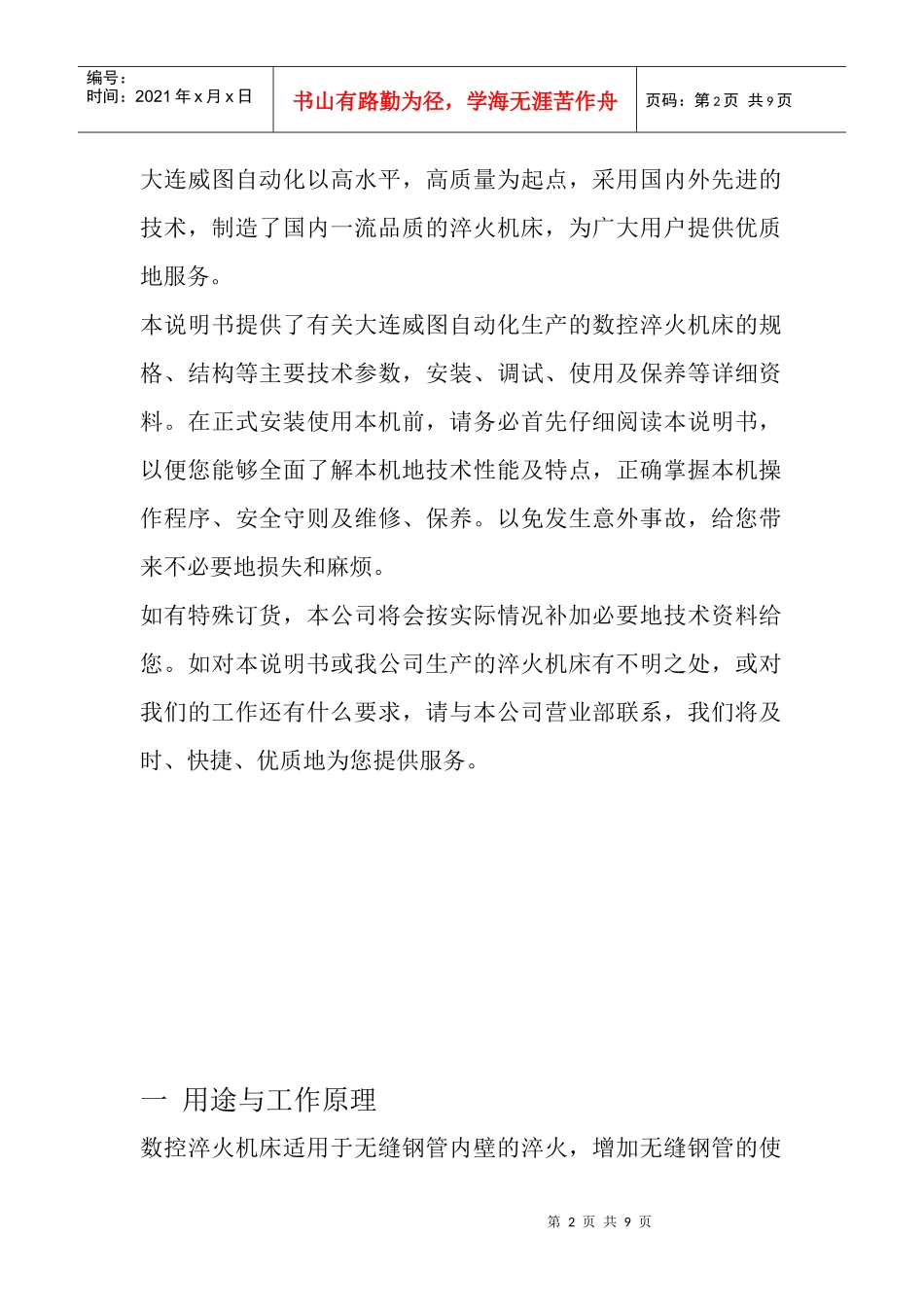

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页数控淬火机床使用说明书目录一．前言……………………………2二．用途及工作原理…………………………………………………………………3三．机器操作说明……………………………………………………………………4四．常见故障及维护…………………………………………………………………8前言非常感谢您使用大连威图自动化设备制造有限公司生产的数控淬火机床。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页大连威图自动化以高水平，高质量为起点，采用国内外先进的技术，制造了国内一流品质的淬火机床，为广大用户提供优质地服务。本说明书提供了有关大连威图自动化生产的数控淬火机床的规格、结构等主要技术参数，安装、调试、使用及保养等详细资料。在正式安装使用本机前，请务必首先仔细阅读本说明书，以便您能够全面了解本机地技术性能及特点，正确掌握本机操作程序、安全守则及维修、保养。以免发生意外事故，给您带来不必要地损失和麻烦。如有特殊订货，本公司将会按实际情况补加必要地技术资料给您。如对本说明书或我公司生产的淬火机床有不明之处，或对我们的工作还有什么要求，请与本公司营业部联系，我们将及时、快捷、优质地为您提供服务。一用途与工作原理数控淬火机床适用于无缝钢管内壁的淬火，增加无缝钢管的使第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页用寿命，寿命是普通管的5倍。数控淬火机床是用超音频感应加热炉加热，通过数控工作台的高精度定位实现对无缝钢管内壁的热处理，达到淬火的效果。淬火原理：当无缝钢管在快速受热至一千多度，又快速冷却时，在管的内壁形成一层淬火层，有了这个淬火层，使钢管的硬度加大，使用寿命增长。主要规格：定位精度：0.1mm工作台最快速度：4.5m/分淬火层厚度：1.5～2mm管壁的厚度范围：5～7mm管的长度范围：500～3500mm1.1机械部分它的机械部分由数控工作台、冷却塔、水箱等构成。传动部分由数控工作台的前进后退，工件的旋转，等构成。数控工作台由摩擦系数极低的导轨和滚珠丝杠构成，具有传动平稳、低噪音等优点。1.2电气部分整个系统的控制是由plc来完成，分为自动和手动两种状态，在手动控制状态下，可以调整一下加工参数，在参数确定完后，开启自动状态，整个工序由程序自动完成。传动部分由高精度的步进电机驱动，精度达0.1mm，定位准确，误差极低。工作台的最快速度达4.5m/min，能实现快速定位。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页人机界面采用文本显示器和plc通讯，操作直观简便。Plc采用台湾台达EH系列，具有功能齐全，性能稳定，抗干扰能力强等优点，能实现所有的控制功能。二机器操作说明：机器初始状态是在机床的原点，只有在原点才可以装卸工件，以保护高频头。工件的长度大约在3米左右，过长则装不下，过短则支架无法支撑。装工件的步骤为：松开卡盘，抬工件至工作台，把工件的一端放在支架上，另一端放在卡盘里，注意在支架的一端不要碰触到超音频感应头。锁紧卡盘后，调节支架，使工件与感应加热管平行，调节方法是手动慢速前进，在无缝钢管接近感应加热头时观察钢管是否能让感应头均匀进入。当工序循环完毕，工作台又回到原点，此时可以卸下工件，注意卸工件时不要碰到感应头。用文本显示器和面板按钮是操作机器的主要方式，各个按钮的定义为：启动：在自动状态下时，按一下此按钮便可完成整个一连贯的动作。此时面板上有个指示灯点亮，表示自动状态正在运行。停止：当完成一步工序的时候，按一下停止键，便不再进行下一工序的进行。再按启动键时，便继续运行。急停：按下此键，所有的运行都将停止，一般适用于系统软件第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页的故障或外部紧急事故。加热起停、旋转起停、喷水起停、手动前进、手动后退，这些为手动按钮，作为机器的调试用，在未先开启喷水和旋转时...
