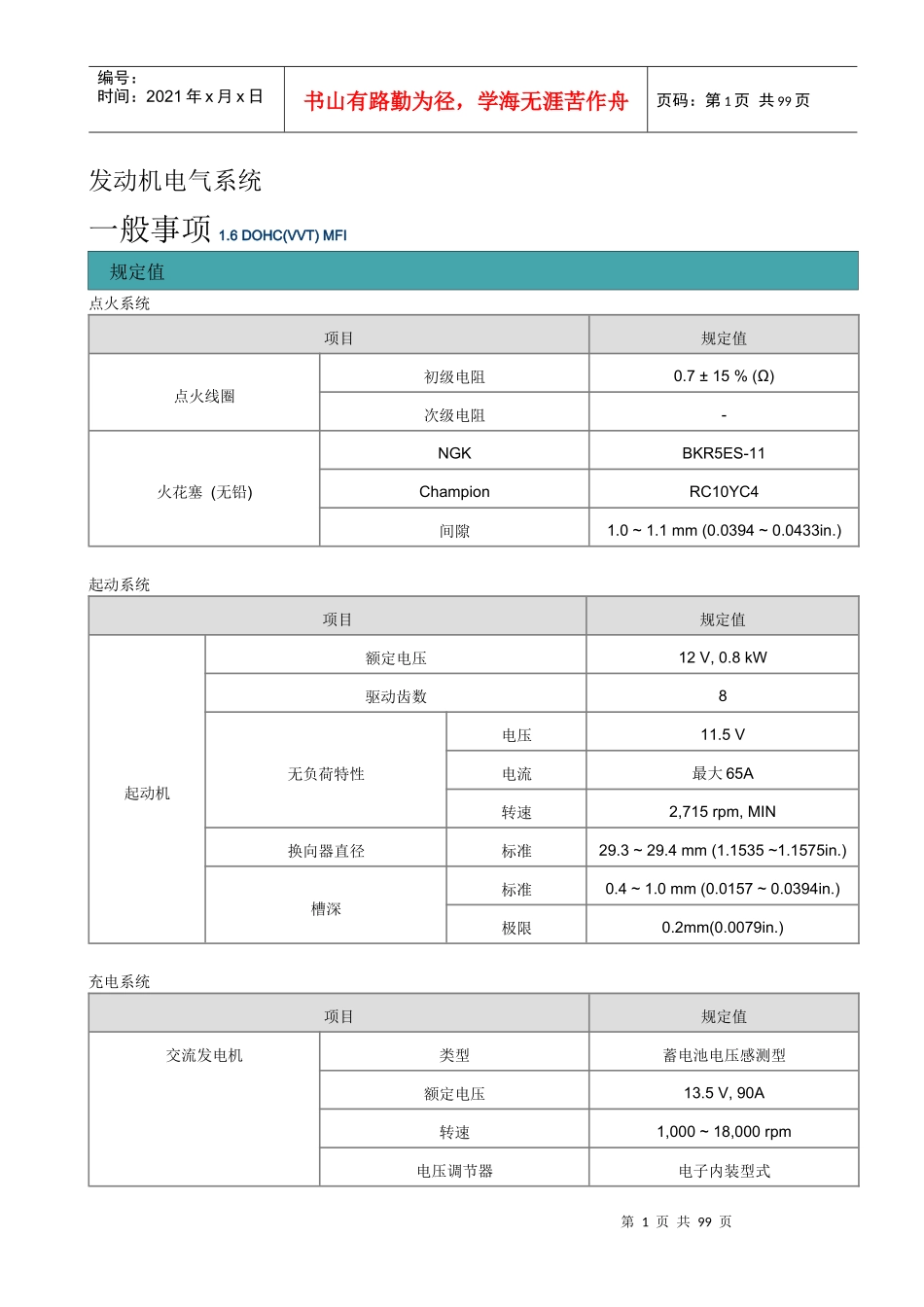

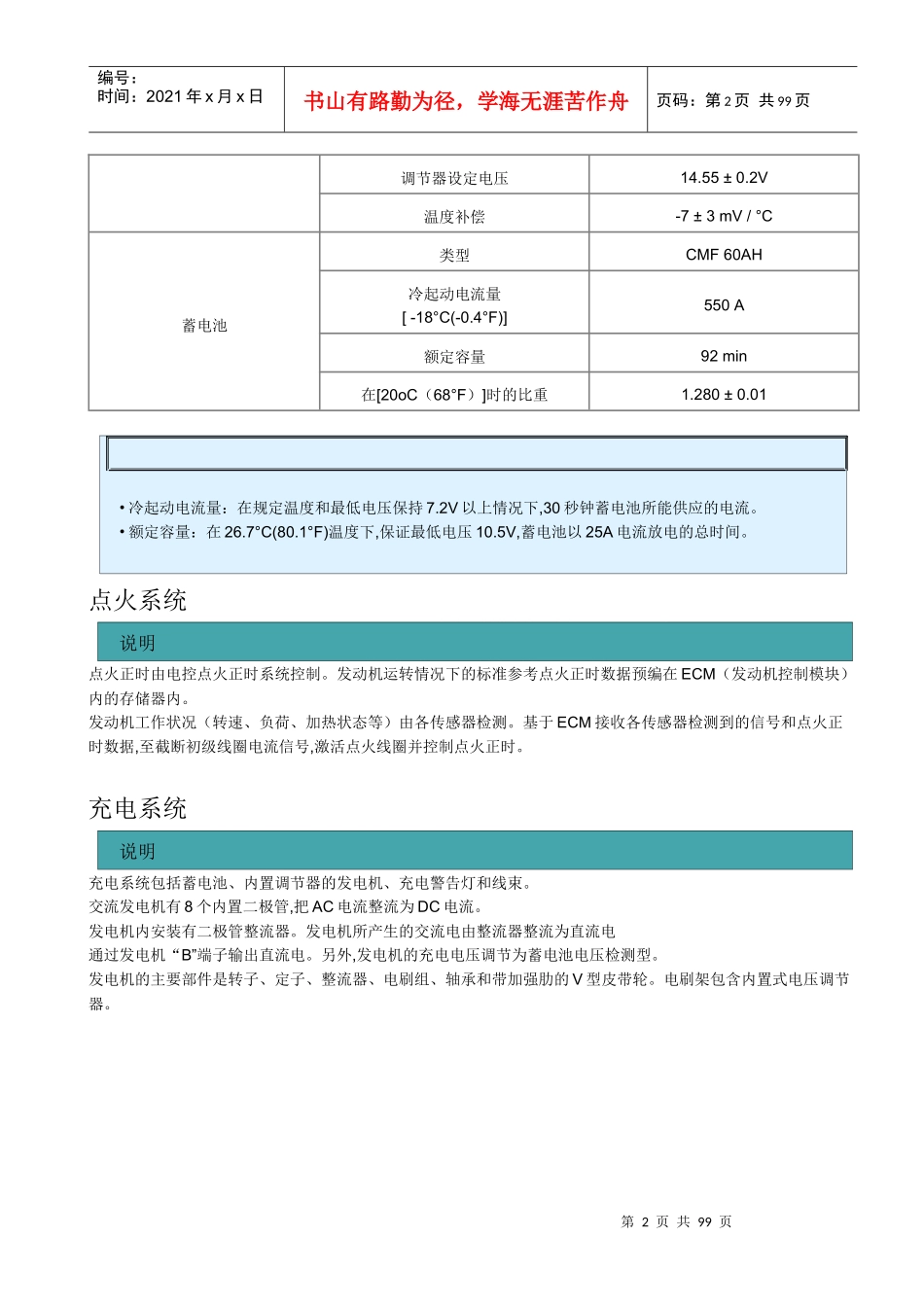

第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共99页发动机电气系统一般事项1.6DOHC(VVT)MFI规定值点火系统项目规定值点火线圈初级电阻0.7±15%(Ω)次级电阻-火花塞(无铅)NGKBKR5ES-11ChampionRC10YC4间隙1.0~1.1mm(0.0394~0.0433in.)起动系统项目规定值起动机额定电压12V,0.8kW驱动齿数8无负荷特性电压11.5V电流最大65A转速2,715rpm,MIN换向器直径标准29.3~29.4mm(1.1535~1.1575in.)槽深标准0.4~1.0mm(0.0157~0.0394in.)极限0.2mm(0.0079in.)充电系统项目规定值交流发电机类型蓄电池电压感测型额定电压13.5V,90A转速1,000~18,000rpm电压调节器电子内装型式第2页共99页第1页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共99页调节器设定电压14.55±0.2V温度补偿-7±3mV/°C蓄电池类型CMF60AH冷起动电流量[-18°C(-0.4°F)]550A额定容量92min在[20oC（68°F）]时的比重1.280±0.01•冷起动电流量：在规定温度和最低电压保持7.2V以上情况下,30秒钟蓄电池所能供应的电流。•额定容量：在26.7°C(80.1°F)温度下,保证最低电压10.5V,蓄电池以25A电流放电的总时间。点火系统说明点火正时由电控点火正时系统控制。发动机运转情况下的标准参考点火正时数据预编在ECM（发动机控制模块）内的存储器内。发动机工作状况（转速、负荷、加热状态等）由各传感器检测。基于ECM接收各传感器检测到的信号和点火正时数据,至截断初级线圈电流信号,激活点火线圈并控制点火正时。充电系统说明充电系统包括蓄电池、内置调节器的发电机、充电警告灯和线束。交流发电机有8个内置二极管,把AC电流整流为DC电流。发电机内安装有二极管整流器。发电机所产生的交流电由整流器整流为直流电通过发电机“B”端子输出直流电。另外,发电机的充电电压调节为蓄电池电压检测型。发电机的主要部件是转子、定子、整流器、电刷组、轴承和带加强肋的V型皮带轮。电刷架包含内置式电压调节器。第3页共99页第2页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共99页起动系统说明起动系统包括蓄电池、起动机、电磁开关、点火开关、档位开关（A/T）、点火锁止开关、连接线束及蓄电池线束。.当点火开关置于“ST”位置时,蓄电池电压向起动机电磁线圈供电。此时,电磁线圈产生磁场,吸拉铁芯及拨叉并推动驱动齿轮,使它与飞轮齿圈啮合。电磁开关B+与M接线柱闭合,起动机转动。发动机起动时,为防止起动机电枢旋转过度造成电机的损坏,当发动机转速超过起动机转速时,利用单向离合器分离驱动齿轮和飞轮齿圈。发动机机械系统1.定子2.转子3.皮带轮1.电磁阀2.电刷3.电枢4.单向离合器第4页共99页第3页共99页SONATA-β发动机发动机形式直列4缸-1975ccDOHC16阀MPI发动机压缩比.输出功率.扭矩DLI,顺序1-3-4-2.点火正时:电控点火装置风扇转速2段控制(高，低速)冷却风扇控制EMS西门子CPS/TDC霍尔式CAN通信各种控制模块之间通信–相互交换大量信息(ECU.TCU.ABS(TCU).101/6000180/450010:1爆震控制空气流量进气支管绝对压力传感器(内置进气温度传感器)氧传感器氧化锆式编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共99页项目Θ-ENG2.4项目Θ-ENG2.4排量(cc)2359燃油压力(kg/㎠)3.5压缩比10.5油箱容量(L)70凸轮轴型式DOHC(4Valve)油轨不锈钢标定功率(Ps/rpm)165/5700点火正时BTDC10˚±5最大扭矩(Kg.m/rpm)23/4000节温器打开/全开82˚C/95˚C怠速(rpm)650±50机油容量(L)4缸径(mm)×行程(mm)86×97冷却液容量(L)2.35气门间隙调整机构MLA(Shim-less)点火顺序1-3-4-2BSM安装冷却系统入口控制方式第5页共99页第4页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共99页EMSSIEMENS氧传感器氧化锆式1.6DOHC(VVT)MFI说明规格极限一般事项类型串联、DOHC气缸数4气缸内径76.5mm(3.0118in)冲程87mm(3.4252in)总排气量1,599cc(97.57cu.in)压缩比10.0:1点火顺序1-3-4-2气门正时进气门断路ATDC8°~BTDC32°闭合ABDC60°~ABDC20°排气环断路BBDC46°闭合ATDC10°G6BA]2.7DOHCMFI项目规格极限一般事项型式气缸数气缸内径冲...
