宿舍食堂等建安工程施工组织设计VIP免费

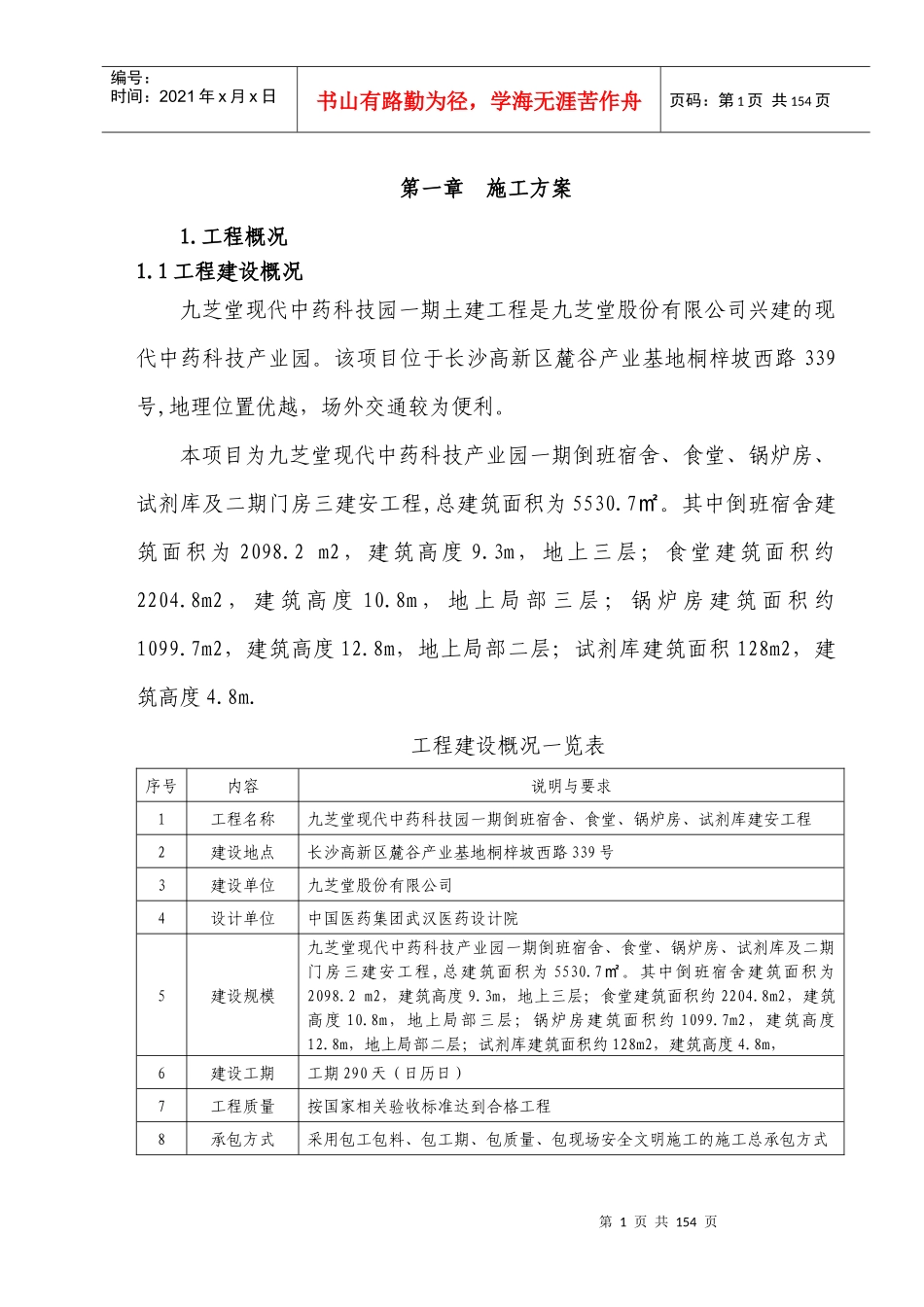

第1页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共154页第一章施工方案1.工程概况1.1工程建设概况九芝堂现代中药科技园一期土建工程是九芝堂股份有限公司兴建的现代中药科技产业园。该项目位于长沙高新区麓谷产业基地桐梓坡西路339号,地理位置优越，场外交通较为便利。本项目为九芝堂现代中药科技产业园一期倒班宿舍、食堂、锅炉房、试剂库及二期门房三建安工程,总建筑面积为5530.7。其中倒班宿舍建㎡筑面积为2098.2m2，建筑高度9.3m，地上三层；食堂建筑面积约2204.8m2，建筑高度10.8m，地上局部三层；锅炉房建筑面积约1099.7m2，建筑高度12.8m，地上局部二层；试剂库建筑面积128m2，建筑高度4.8m.工程建设概况一览表序号内容说明与要求1工程名称九芝堂现代中药科技园一期倒班宿舍、食堂、锅炉房、试剂库建安工程2建设地点长沙高新区麓谷产业基地桐梓坡西路339号3建设单位九芝堂股份有限公司4设计单位中国医药集团武汉医药设计院5建设规模九芝堂现代中药科技产业园一期倒班宿舍、食堂、锅炉房、试剂库及二期门房三建安工程,总建筑面积为5530.7。其中倒班宿舍建筑面积为㎡2098.2m2，建筑高度9.3m，地上三层；食堂建筑面积约2204.8m2，建筑高度10.8m，地上局部三层；锅炉房建筑面积约1099.7m2，建筑高度12.8m，地上局部二层；试剂库建筑面积约128m2，建筑高度4.8m，6建设工期工期290天（日历日）7工程质量按国家相关验收标准达到合格工程8承包方式采用包工包料、包工期、包质量、包现场安全文明施工的施工总承包方式第2页共154页第1页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共154页1.2建筑设计概况本工程标段由倒班宿舍、食堂、锅炉房、试剂库及二期建设工程门房三五栋独立建筑组成，具体概况见下表：1.2.1建筑设计概况1）建筑概况项目内容栋数结构层数高度（m）建筑面积（㎡）总建筑面积（㎡）倒班宿舍1栋框架结构地上三层9.3m1984.23m25530.7㎡食堂1栋框架结构地上局部三层10.8m2016.36锅炉房1栋框架结构地上局部二层12.8m1099.75m2试剂库1栋框架结构地上一层4.8m128m2二期建设工程门房三1栋框架结构地上一层4.3m318.77m22）装修概况+项目做法具体部位楼地面无机骨料耐磨地面配电间。锅炉房：锅炉间、水处理间、鼓风机房、维修间、除氧间、更衣室、化验管理室花岗石板地面门厅、餐厅、室外大台阶、走道地砖地面其余房间及楼梯间防滑地砖地面厕所、厨房、清洗间、晾衣间、洗浴间水泥砂浆地面锅炉房：楼梯间、加药间耐酸瓷砖地面锅炉房：化验室内墙面花岗石内墙面门厅、一二层餐厅。乳胶漆内墙面其余砌体内墙面釉面瓷砖墙面厕所、厨房、清洗间、棋牌室顶棚乳胶漆顶棚无吊顶房间铝合金龙骨装饰矿棉板吊顶管理室铝合金龙骨条形金属板吊顶厕所、晾衣间、洗浴间外墙面砖外墙面大部分外墙面弹性涂料外墙用于女儿墙内侧及压顶外墙面门窗铝合金窗、防火门、铝合金门门、窗防水屋面防水卷材上人保温屋面、不上人保温屋面第3页共154页第2页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共154页地面防水卷材、聚氨酯耐磨地面、防滑地面、花岗石板地面卫生间聚氨酯防水涂膜卫生间地面及反沿用保温憎水珍珠岩保温板屋面1.2.2结构设计概况内容说明及要求结构体系框架结构/框架砖混结构安全等级二级结构设计使用年限50年抗震设防6度基础基础形式1、锅炉房、试剂库：柱下独立基础、局部墙下条形基础；2、倒班宿舍、食堂：柱下独立基础，局部肋梁筏板基础和墙下条形基础。基础持力层第四层残积粉质粘土或第5层全风化板岩为持力层；主体构件形式钢筋混凝土钢筋HPB300、HRB335、HRB400、CRB550焊条HPB300级钢筋互焊及与HRB335级钢筋焊接采用E43XX型焊条，HRB335级钢筋互焊及与HRB400级钢筋焊接采用E50XX型焊条，HRB400级钢筋互焊采用E55XX型焊条混凝土强度基础垫层：C15；构造柱、过梁、拉梁、压顶梁等二次浇注构件：C25；梁、柱：C30；独立基础：C30；楼、屋面板：C30；砌体砌体材料1）防潮层以下砌体：均采用M7.5水泥砂浆砌筑MU10灰砂砖。2）防潮层以上砌体：a)卫生间、洗浴、更衣处隔墙采用M5水...
