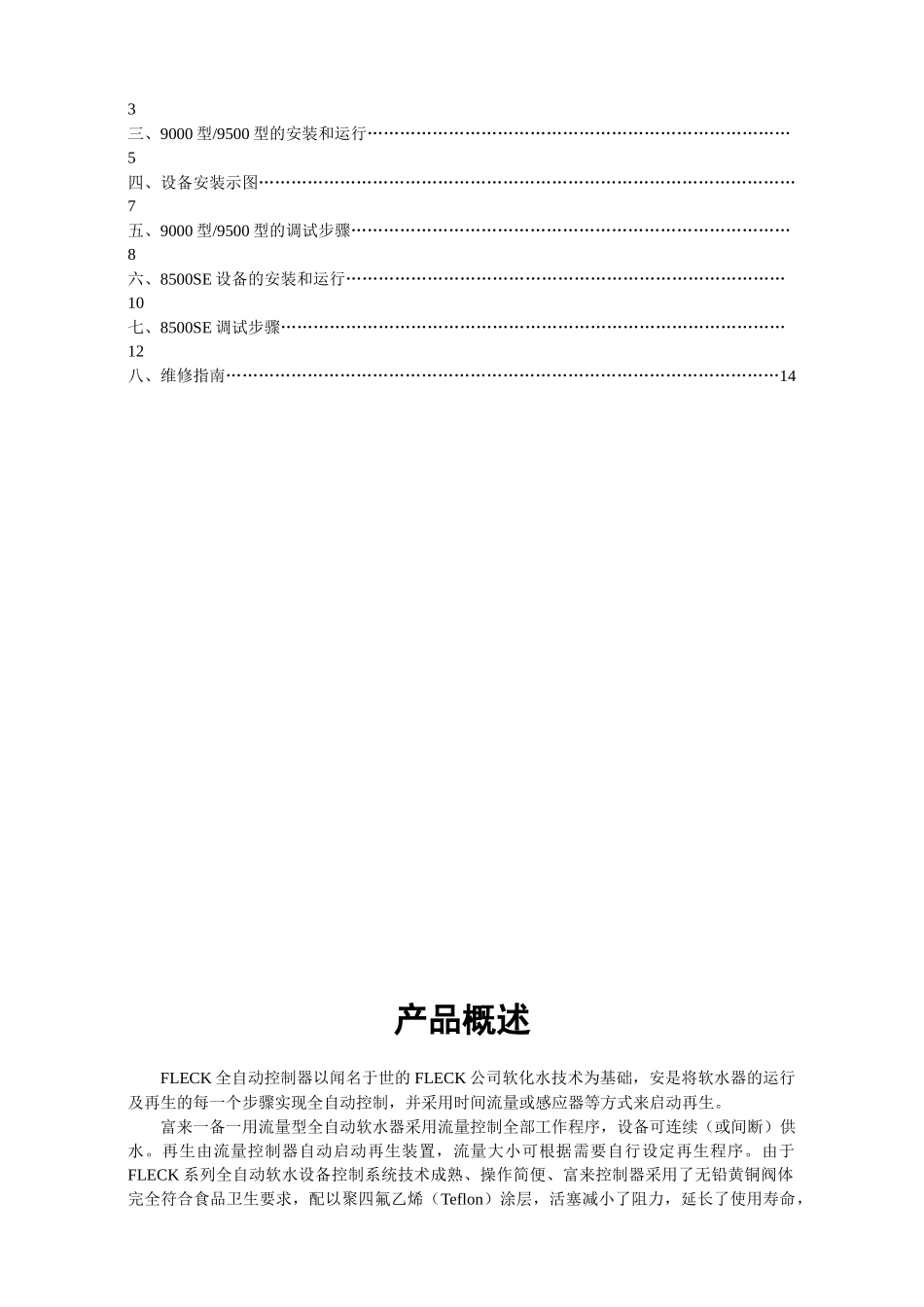

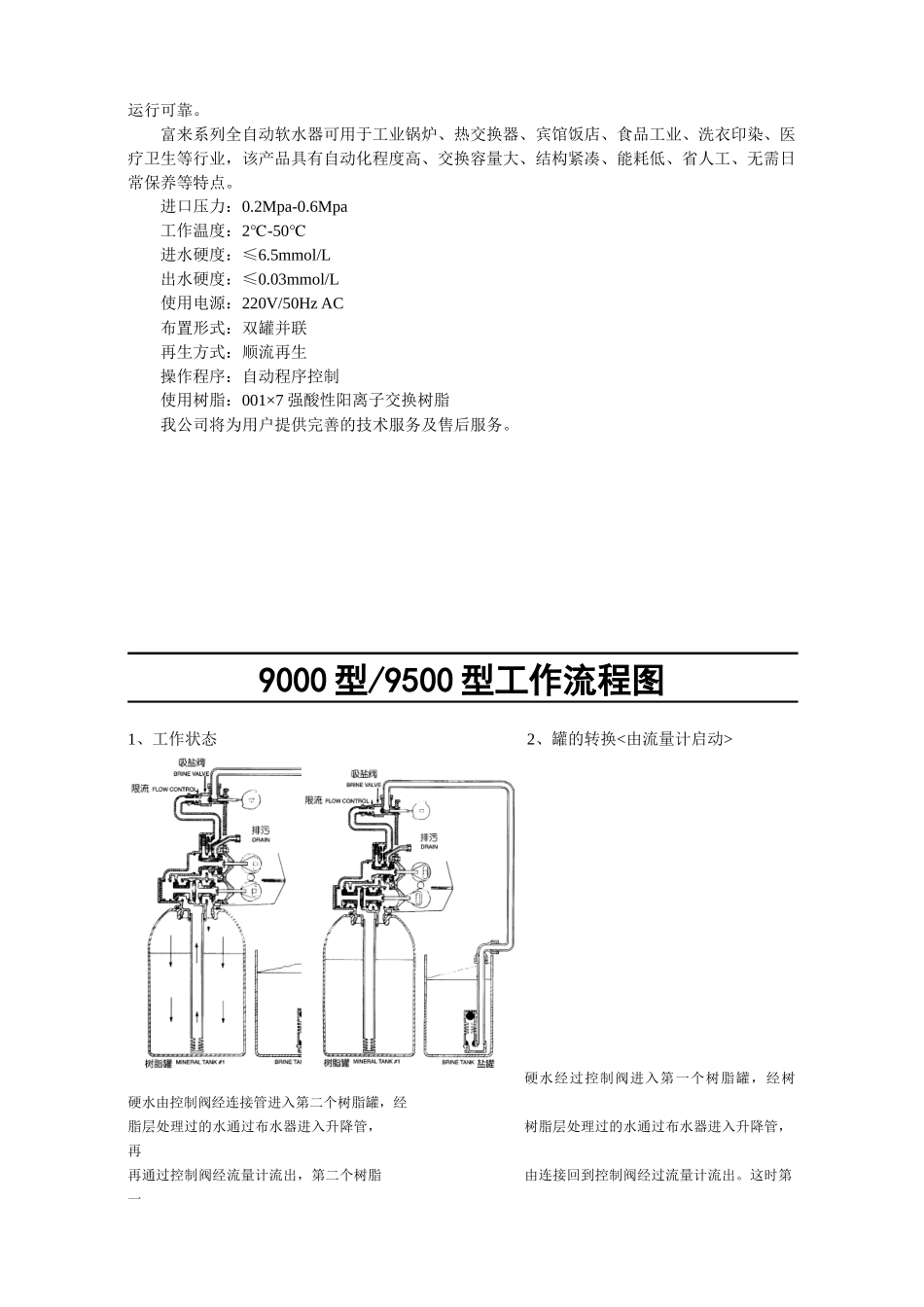

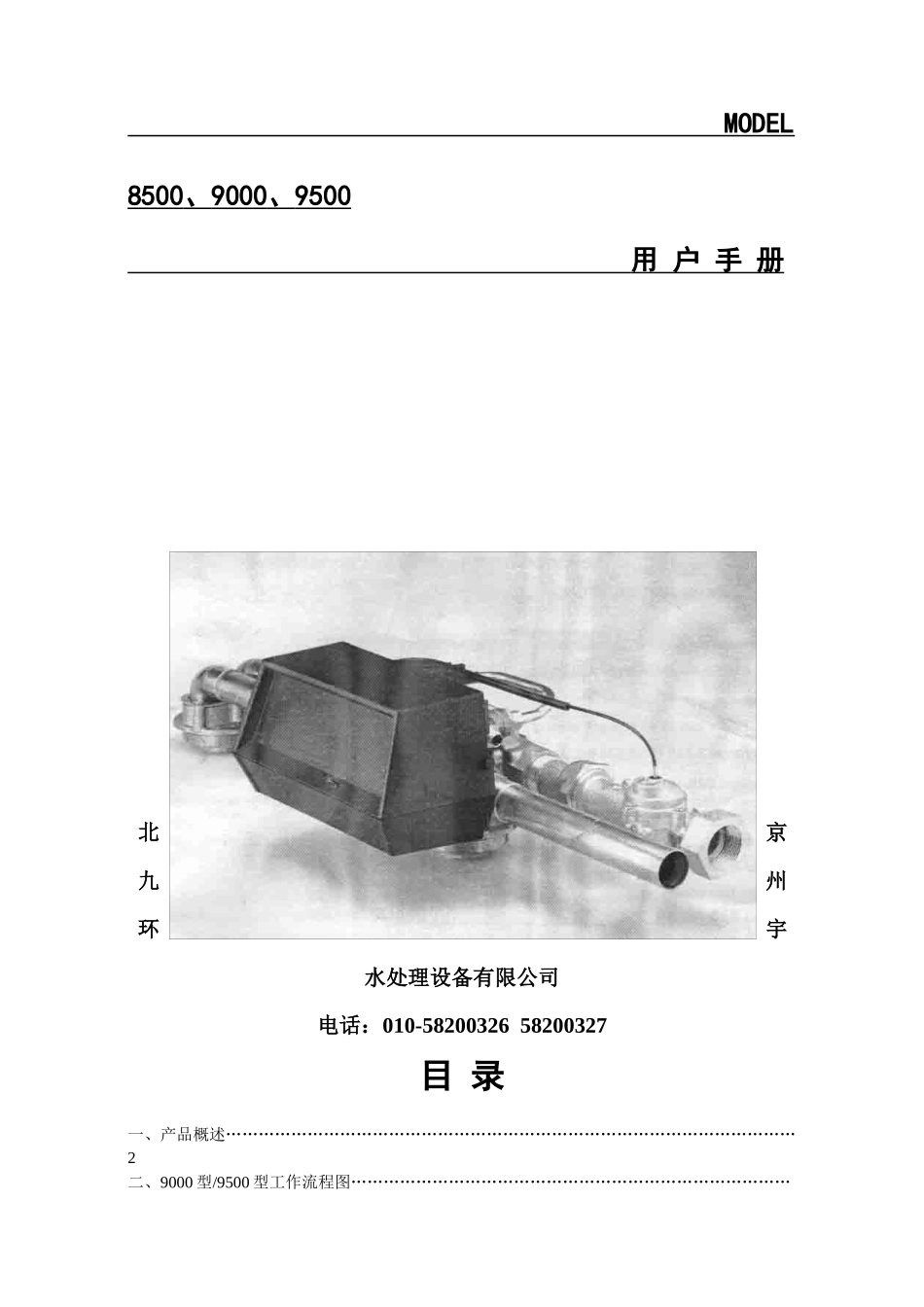

MODEL8500、9000、9500用户手册北京九州环宇水处理设备有限公司电话：010-5820032658200327目录一、产品概述……………………………………………………………………………………………2二、9000型/9500型工作流程图………………………………………………………………………3三、9000型/9500型的安装和运行……………………………………………………………………5四、设备安装示图………………………………………………………………………………………7五、9000型/9500型的调试步骤………………………………………………………………………8六、8500SE设备的安装和运行………………………………………………………………………10七、8500SE调试步骤…………………………………………………………………………………12八、维修指南…………………………………………………………………………………………14产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，安是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。富来一备一用流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。再生由流量控制器自动启动再生装置，流量大小可根据需要自行设定再生程序。由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。富来系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。进口压力：0.2Mpa-0.6Mpa工作温度：2-50℃℃进水硬度：≤6.5mmol/L出水硬度：≤0.03mmol/L使用电源：220V/50HzAC布置形式：双罐并联再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务及售后服务。9000型/9500型工作流程图1、工作状态2、罐的转换<由流量计启动>硬水经过控制阀进入第一个树脂罐，经树硬水由控制阀经连接管进入第二个树脂罐，经脂层处理过的水通过布水器进入升降管，树脂层处理过的水通过布水器进入升降管，再再通过控制阀经流量计流出，第二个树脂由连接回到控制阀经过流量计流出。这时第一罐进行再生准备工作。个树脂罐脱离水流路线，准备再生。3、反洗状态4、吸盐状态第二罐处理过的水由连接管进入控制阀第二罐处理过的水由连接管进入控制阀内的经升降管向下→通地底部的布水器→经注水器，然后通过射流过程将盐罐中的盐液过树脂层向上→最后通过控制阀排污口吸入第一树脂罐。盐液向下经过树脂层由布排出。水器进入升降管，最后由排污口排出。5、慢速清洗状态6、快速清洗状态处理过的水由连接管进入控制阀流入第一处理过的水由连接管进入控制阀流入第一个个树脂罐，经树脂层通过底部布水器进入树脂罐。经树脂层通过底部布水器进入升降升降管，再经控制阀由排污口排出。管，再经控制阀由排污口排出。7、盐罐注水状态8、第二罐工作状态（罐的交换）处理过的水由连接管进入控制阀内的注水器，硬水从控制阀由连接管进入第二个树脂罐，经利用射流器由盐管经阀门将水注入盐罐。此过树脂层，由底部布水器进入升降管向上沿着时没有水从第一个树脂罐流过。连接回到控制阀，通过流量计从出口流出，已经再生过的第一树脂罐已脱离水流线路。当第二个树脂罐失效时，第一个树脂罐可以启用。9000/9500型的安装和运行水压：保证再生阀有效工作的最低水压在0.2Mpa-0.6Mpa电源设备：220V/50HzAC电源。运行中需保证电源不间断，并不可被其他开关切断。管道要求：进水管应最好选用镀锌管或其他防腐性能好的管道材料。若水质中含有较高浓度的金属离子，如铁、锰或其它有机物等情况，在软化水设备前则必须加过滤器。管道内壁要求干净、无杂质堵塞。软水设备和排水管道的位置：软水器应靠近排水管道。旁通阀：提供安装旁通阀。注意：水压不可超过6kg/cm2，水温不可超过摄氏50℃，此装置不允许在冰点状态下工作。...
