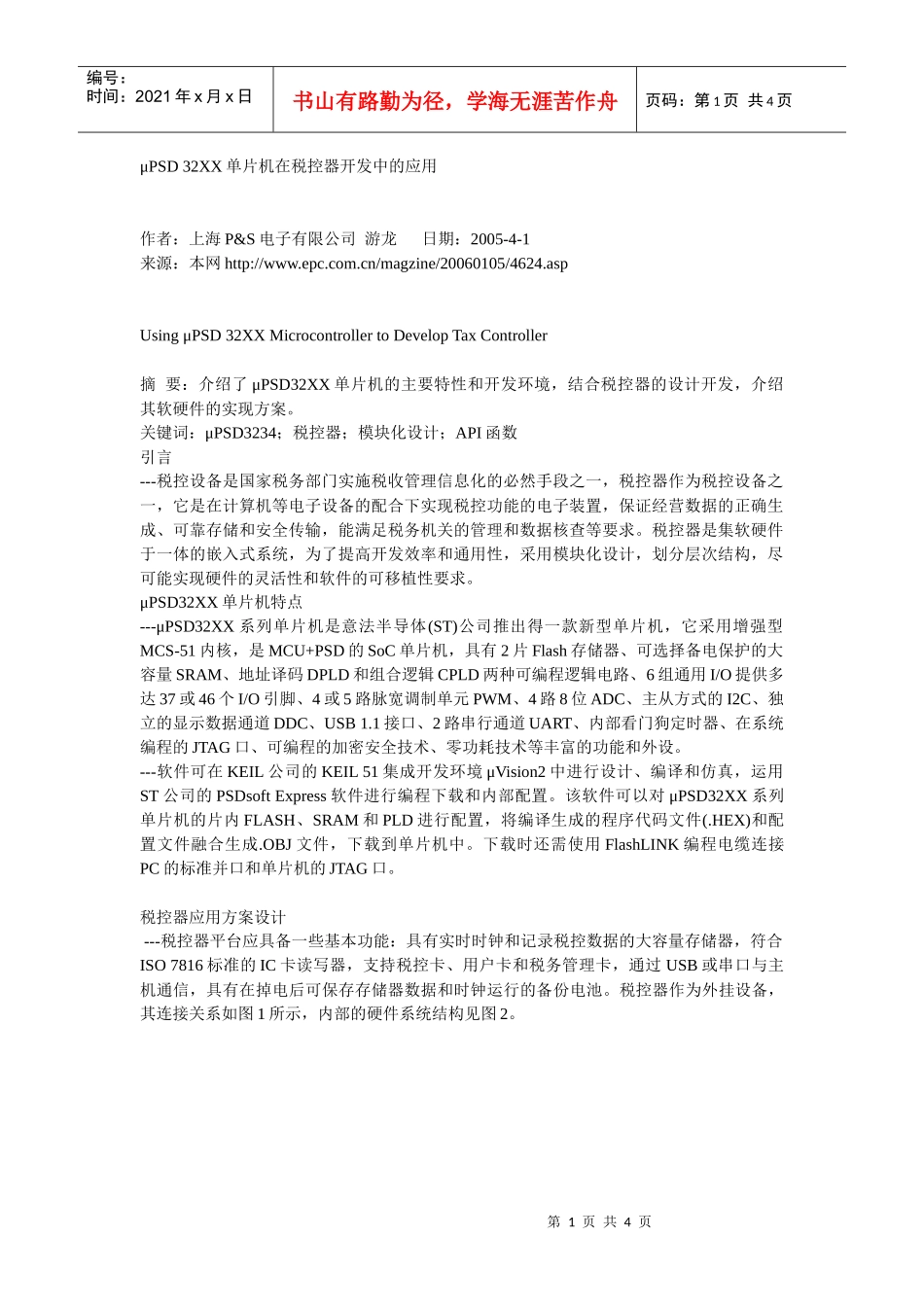

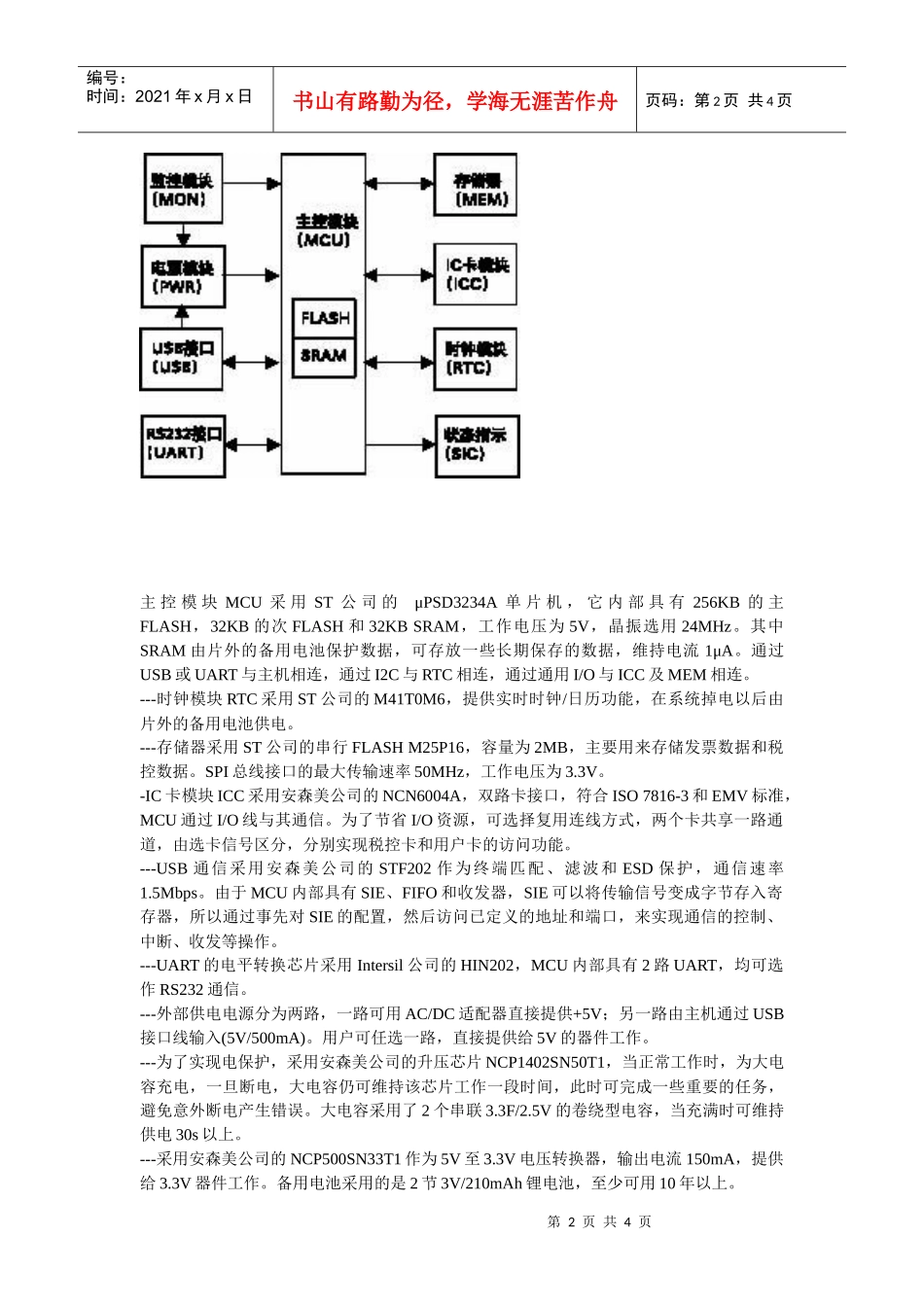

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页μPSD32XX单片机在税控器开发中的应用作者：上海P&S电子有限公司游龙日期：2005-4-1来源：本网http://www.epc.com.cn/magzine/20060105/4624.aspUsingμPSD32XXMicrocontrollertoDevelopTaxController摘要：介绍了μPSD32XX单片机的主要特性和开发环境，结合税控器的设计开发，介绍其软硬件的实现方案。关键词：μPSD3234；税控器；模块化设计；API函数引言---税控设备是国家税务部门实施税收管理信息化的必然手段之一，税控器作为税控设备之一，它是在计算机等电子设备的配合下实现税控功能的电子装置，保证经营数据的正确生成、可靠存储和安全传输，能满足税务机关的管理和数据核查等要求。税控器是集软硬件于一体的嵌入式系统，为了提高开发效率和通用性，采用模块化设计，划分层次结构，尽可能实现硬件的灵活性和软件的可移植性要求。μPSD32XX单片机特点---μPSD32XX系列单片机是意法半导体(ST)公司推出得一款新型单片机，它采用增强型MCS-51内核，是MCU+PSD的SoC单片机，具有2片Flash存储器、可选择备电保护的大容量SRAM、地址译码DPLD和组合逻辑CPLD两种可编程逻辑电路、6组通用I/O提供多达37或46个I/O引脚、4或5路脉宽调制单元PWM、4路8位ADC、主从方式的I2C、独立的显示数据通道DDC、USB1.1接口、2路串行通道UART、内部看门狗定时器、在系统编程的JTAG口、可编程的加密安全技术、零功耗技术等丰富的功能和外设。---软件可在KEIL公司的KEIL51集成开发环境μVision2中进行设计、编译和仿真，运用ST公司的PSDsoftExpress软件进行编程下载和内部配置。该软件可以对μPSD32XX系列单片机的片内FLASH、SRAM和PLD进行配置，将编译生成的程序代码文件(.HEX)和配置文件融合生成.OBJ文件，下载到单片机中。下载时还需使用FlashLINK编程电缆连接PC的标准并口和单片机的JTAG口。税控器应用方案设计---税控器平台应具备一些基本功能：具有实时时钟和记录税控数据的大容量存储器，符合ISO7816标准的IC卡读写器，支持税控卡、用户卡和税务管理卡，通过USB或串口与主机通信，具有在掉电后可保存存储器数据和时钟运行的备份电池。税控器作为外挂设备，其连接关系如图1所示，内部的硬件系统结构见图2。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页主控模块MCU采用ST公司的μPSD3234A单片机，它内部具有256KB的主FLASH，32KB的次FLASH和32KBSRAM，工作电压为5V，晶振选用24MHz。其中SRAM由片外的备用电池保护数据，可存放一些长期保存的数据，维持电流1μA。通过USB或UART与主机相连，通过I2C与RTC相连，通过通用I/O与ICC及MEM相连。---时钟模块RTC采用ST公司的M41T0M6，提供实时时钟/日历功能，在系统掉电以后由片外的备用电池供电。---存储器采用ST公司的串行FLASHM25P16，容量为2MB，主要用来存储发票数据和税控数据。SPI总线接口的最大传输速率50MHz，工作电压为3.3V。-IC卡模块ICC采用安森美公司的NCN6004A，双路卡接口，符合ISO7816-3和EMV标准，MCU通过I/O线与其通信。为了节省I/O资源，可选择复用连线方式，两个卡共享一路通道，由选卡信号区分，分别实现税控卡和用户卡的访问功能。---USB通信采用安森美公司的STF202作为终端匹配、滤波和ESD保护，通信速率1.5Mbps。由于MCU内部具有SIE、FIFO和收发器，SIE可以将传输信号变成字节存入寄存器，所以通过事先对SIE的配置，然后访问已定义的地址和端口，来实现通信的控制、中断、收发等操作。---UART的电平转换芯片采用Intersil公司的HIN202，MCU内部具有2路UART，均可选作RS232通信。---外部供电电源分为两路，一路可用AC/DC适配器直接提供+5V；另一路由主机通过USB接口线输入(5V/500mA)。用户可任选一路，直接提供给5V的器件工作。---为了实现电保护，采用安森美公司的升压芯片NCP1402SN50T1，当正常工作时，为大电容充电，一旦断电，大电容仍可维持该芯片工作一段时间，此时可完成一些重要的任务，避免意外断电产生错误。大电容采用了2个串联3.3F/2.5V的卷绕型电容，当充满时可维持供电30s以上。--...
