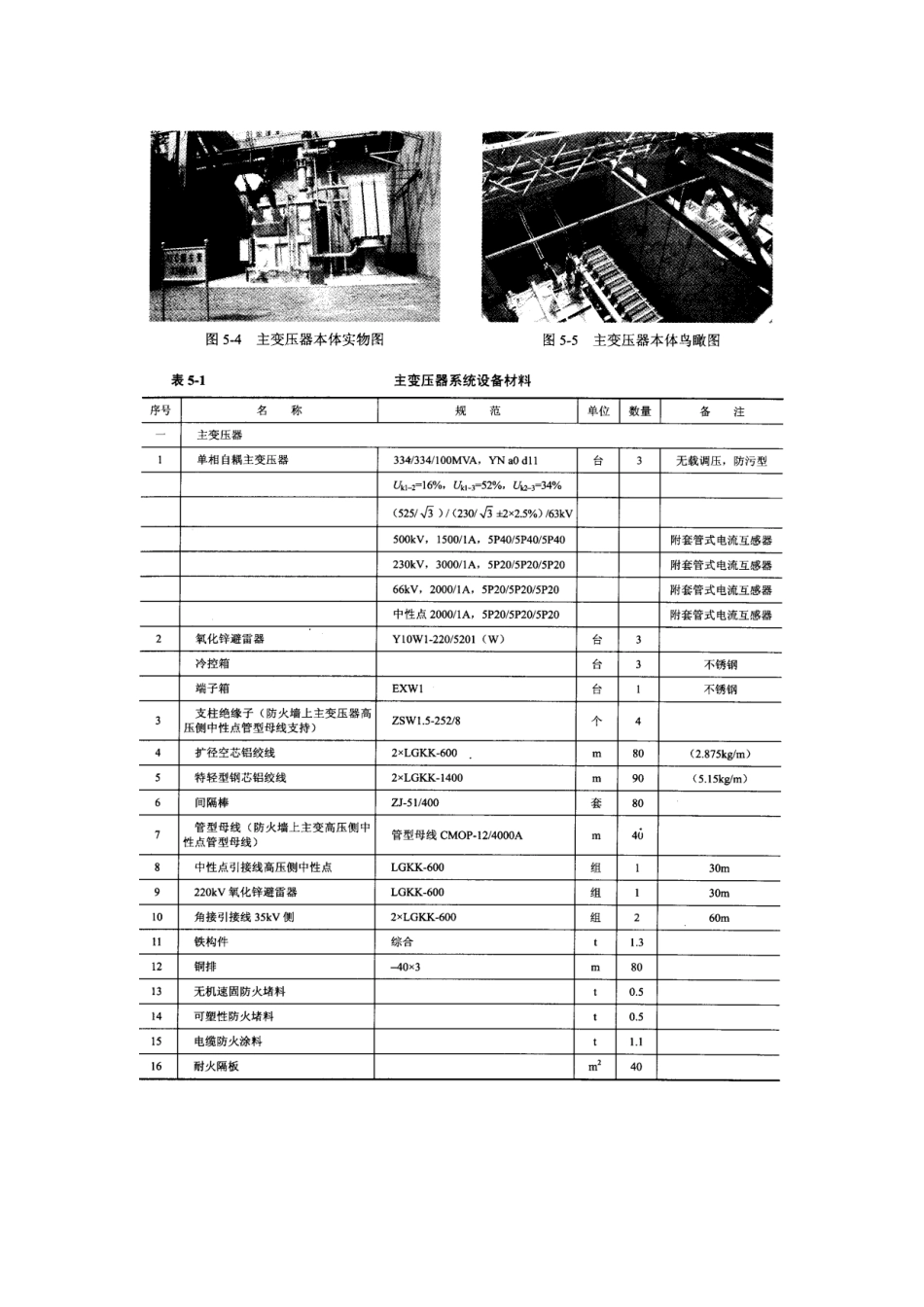

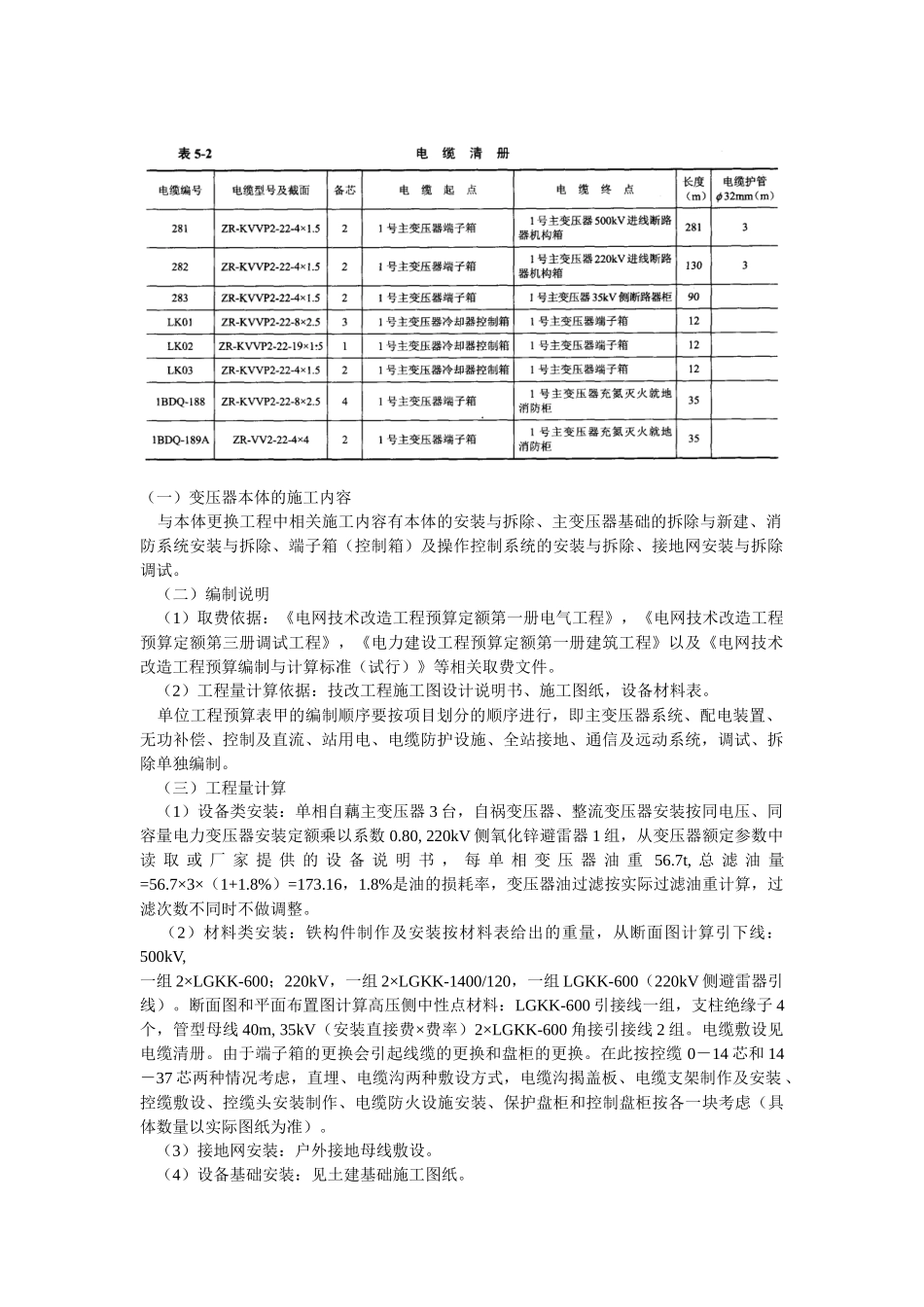

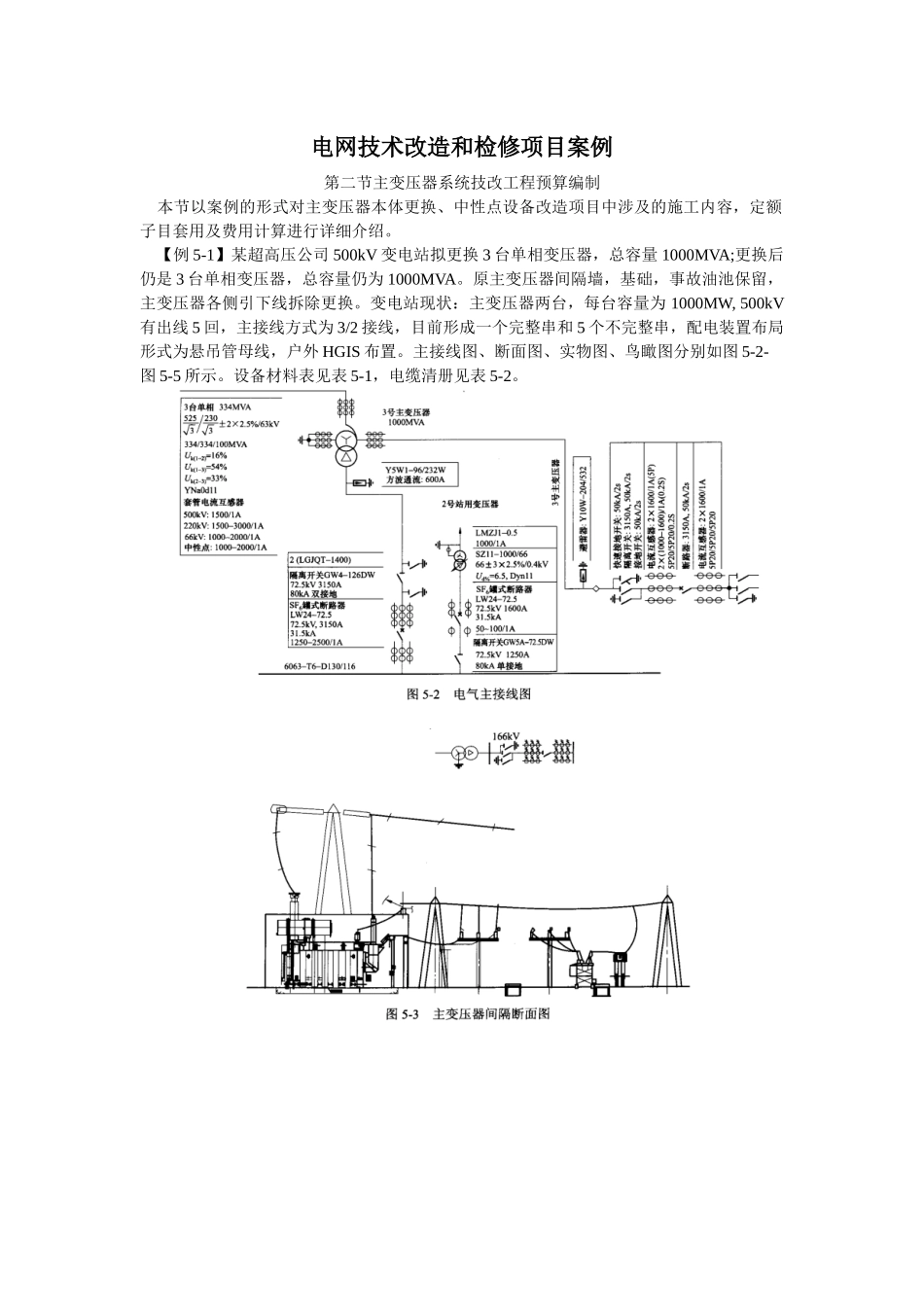

电网技术改造和检修项目案例第二节主变压器系统技改工程预算编制本节以案例的形式对主变压器本体更换、中性点设备改造项目中涉及的施工内容，定额子目套用及费用计算进行详细介绍。【例5-1】某超高压公司500kV变电站拟更换3台单相变压器，总容量1000MVA;更换后仍是3台单相变压器，总容量仍为1000MVA。原主变压器间隔墙，基础，事故油池保留，主变压器各侧引下线拆除更换。变电站现状：主变压器两台，每台容量为1000MW,500kV有出线5回，主接线方式为3/2接线，目前形成一个完整串和5个不完整串，配电装置布局形式为悬吊管母线，户外HGIS布置。主接线图、断面图、实物图、鸟瞰图分别如图5-2-图5-5所示。设备材料表见表5-1，电缆清册见表5-2。（一）变压器本体的施工内容与本体更换工程中相关施工内容有本体的安装与拆除、主变压器基础的拆除与新建、消防系统安装与拆除、端子箱（控制箱）及操作控制系统的安装与拆除、接地网安装与拆除调试。（二）编制说明（1）取费依据：《电网技术改造工程预算定额第一册电气工程》，《电网技术改造工程预算定额第三册调试工程》，《电力建设工程预算定额第一册建筑工程》以及《电网技术改造工程预算编制与计算标准（试行）》等相关取费文件。（2）工程量计算依据：技改工程施工图设计说明书、施工图纸，设备材料表。单位工程预算表甲的编制顺序要按项目划分的顺序进行，即主变压器系统、配电装置、无功补偿、控制及直流、站用电、电缆防护设施、全站接地、通信及远动系统，调试、拆除单独编制。（三）工程量计算（1）设备类安装：单相自藕主变压器3台，自祸变压器、整流变压器安装按同电压、同容量电力变压器安装定额乘以系数0.80,220kV侧氧化锌避雷器1组，从变压器额定参数中读取或厂家提供的设备说明书，每单相变压器油重56.7t,总滤油量=56.7×3×（1+1.8%）=173.16，1.8%是油的损耗率，变压器油过滤按实际过滤油重计算，过滤次数不同时不做调整。（2）材料类安装：铁构件制作及安装按材料表给出的重量，从断面图计算引下线：500kV,一组2×LGKK-600；220kV，一组2×LGKK-1400/120，一组LGKK-600（220kV侧避雷器引线）。断面图和平面布置图计算高压侧中性点材料：LGKK-600引接线一组，支柱绝缘子4个，管型母线40m,35kV（安装直接费×费率）2×LGKK-600角接引接线2组。电缆敷设见电缆清册。由于端子箱的更换会引起线缆的更换和盘柜的更换。在此按控缆0－14芯和14－37芯两种情况考虑，直埋、电缆沟两种敷设方式，电缆沟揭盖板、电缆支架制作及安装、控缆敷设、控缆头安装制作、电缆防火设施安装、保护盘柜和控制盘柜按各一块考虑（具体数量以实际图纸为准）。（3）接地网安装：户外接地母线敷设。（4）设备基础安装：见土建基础施工图纸。（5）主变压器消防系统：放入建筑工程部分。（6）主要材料：详见设备材料表。主材费用计算：依据设备材料表中的已知量＋规定的预留+主材损耗率。（7）调试项目。单体调试：主变压器单体调试、中性点接地电阻调试、避雷器调试、支柱绝缘子调试；分系统调试：变压器系统调试；启动调试：变压器试运。（四）定额套用及单位工程预算表填写并费用计算定额套项必须结合定额的总说明、册说明、章说明中的内容范围、未包括内容、工程量计算规则、定额使用及调整等，再根据施工内容及工程量计算内容进行套项，见表5-3.（1）措施费计算公式：措施费＝安装直接费×相应费率，其中安装直接费不包括人工、材机的调整费用。本工程冬雨季施工增加费按四类地区考虑，费率为7.26％。（2）规费包括社会保障费、住房公积金、危险作业意外伤害保险费。计算公式：社会保障费＝人工费×1.6×缴费费率住房公积金＝人工费×1.6×住房公积金缴费费率危险作业意外伤害保险费=人工费×缴费费率（3）税金计取标准为假定费率，假定费率为3.41%。（4）人工费和材机调整金额只计取税金，作为“编制年价差”计入安装工程费。1）人工费调整费率假定7%。2）材机调整费率假定为16%.以上假定费率可根据当地的实际费率调整，人工、材机调整系数可根据电网技术改造工程预算定额价格水平调整办法执行。（五）注意事项注意工程量计算单位与定额单位一致...
