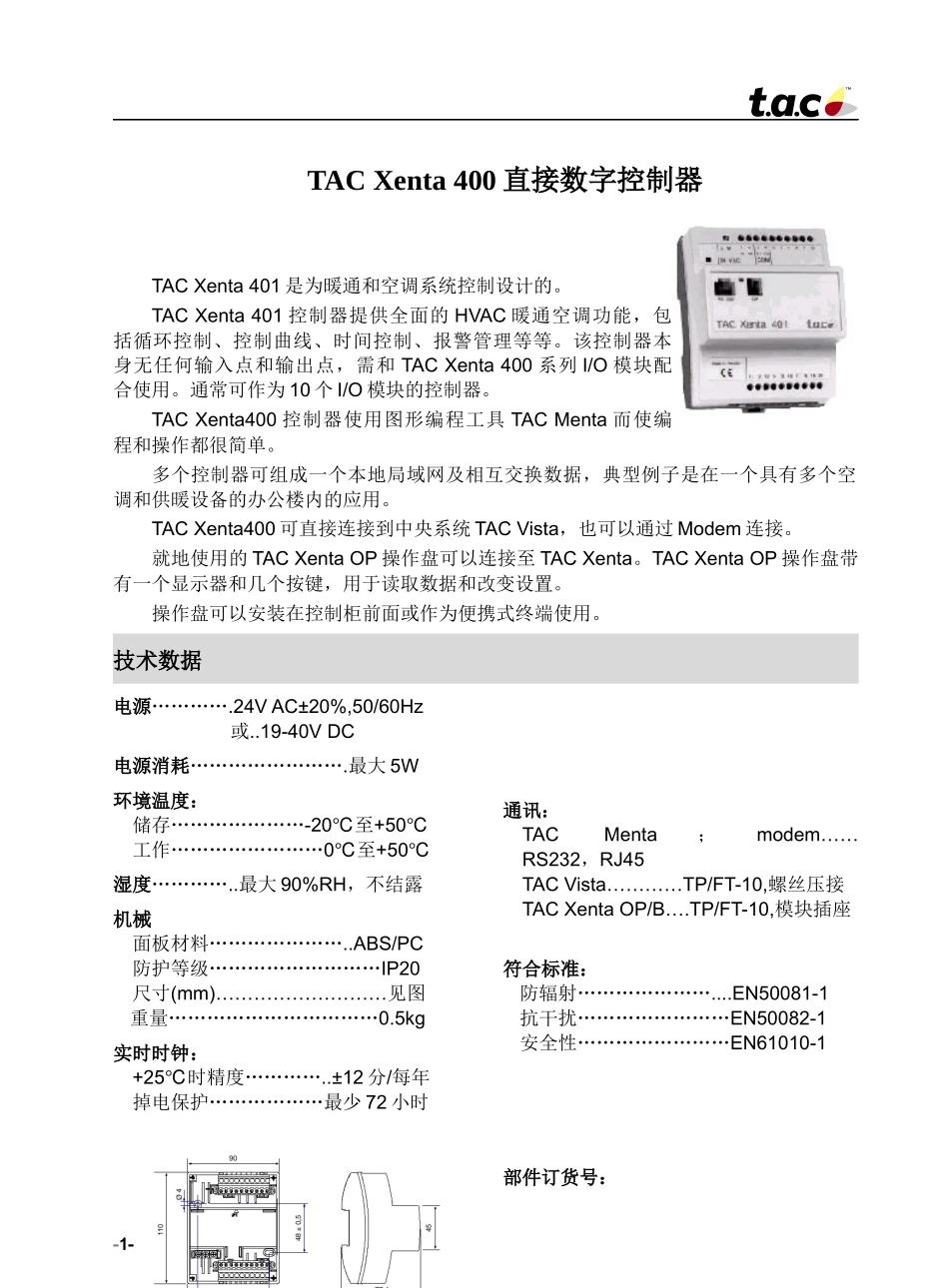

TACXenta400直接数字控制器TACXenta401是为暖通和空调系统控制设计的。TACXenta401控制器提供全面的HVAC暖通空调功能，包括循环控制、控制曲线、时间控制、报警管理等等。该控制器本身无任何输入点和输出点，需和TACXenta400系列I/O模块配合使用。通常可作为10个I/O模块的控制器。TACXenta400控制器使用图形编程工具TACMenta而使编程和操作都很简单。多个控制器可组成一个本地局域网及相互交换数据，典型例子是在一个具有多个空调和供暖设备的办公楼内的应用。TACXenta400可直接连接到中央系统TACVista，也可以通过Modem连接。就地使用的TACXentaOP操作盘可以连接至TACXenta。TACXentaOP操作盘带有一个显示器和几个按键，用于读取数据和改变设置。操作盘可以安装在控制柜前面或作为便携式终端使用。技术数据电源………….24VAC±20%,50/60Hz或..19-40VDC电源消耗…………………….最大5W环境温度：储存…………………-20℃至+50℃工作……………………0℃至+50℃湿度…………..最大90%RH，不结露机械面板材料…………………..ABS/PC防护等级………………………IP20尺寸(mm)………………………见图重量……………………………0.5kg实时时钟：+25℃时精度…………..±12分/每年掉电保护………………最少72小时通讯：TACMenta；modem……RS232，RJ45TACVista…………TP/FT-10,螺丝压接TACXentaOP/B….TP/FT-10,模块插座符合标准：防辐射…………………....EN50081-1抗干扰……………………EN50082-1安全性……………………EN61010-1部件订货号：-1-电子部分Xenta401……..0-073-0101端子部分Xenta400……..0-073-0902操作终端XentaOP……...0-073-0907Xenta-RS232连接电缆…..0-073-0903设计TACXenta400控制器是通用控制器，一般采用柜式安装，在每层或每栋建筑设置多个控制器。其I/O模块能够靠近最终的控制设备安装，以使所需连接线缆最少。TACXenta400以微处理器为基础，由安装在一起的端子部分和电子部分组成。TACXenta400通过其I/O模块与多种前端传感器/变送器和被控装置连接。就地操作终端TACXentaOP是小型操作终端，通过面板与控制器进行连接。使用TACXentaOP可检查点的状态、执行手动超越控制、检查测量值、调整设定点等等。操作功能通过菜单来选择，使用通道密码进入控制单元，也可进入同一网络中的其它TACXenta单元。实时时钟实时时钟以年、月、日、星期几、小时、分、秒的形式提供日期数据。万一电源发生故障，内置的电容器可以维持时钟运行至少72小时。夏令时间一旦设定好以后，可自动从常规时间切换到夏令时间（DST），夏令时切换功能也可设置成不工作、或交替工作、或从DST切换至可校验的时间，时间改变的幅度也可改变。支持LonWorksSNVT按照Echelon定义使用标准网络变量，从而可同其它产品的节点通讯。I/O模块TACXenta400控制器本身没有输入和输出点，需与TACXenta400系列I/O模块配合使用。TACXenta401可支持多达10个I/O模块。下表列出了不同模块的I/O点I/O模块DIDI指示DODO手控UITIAOAO手控Xenta41110-------Xenta4121010--------2-Xenta4214-5-----Xenta4224455----Xenta451----442-Xenta452----4422Xenta471----8---Xenta491------8-Xenta492------88DI：数字输入DO：数字输出UI：通用输入TI：热敏电阻输入AO：模拟输出软件特性借助于图形程序工具TACMenta，并使用功能模块图（FBD）的绘图工具TACXenta400可以很容易地适应不同的监控任务。基本软件包括如下预编程序：读数字输入（报警、脉冲计数、互锁等）读通用输入（可具体选择为模拟式或数字式）控制数字输出控制模拟输出警报处理，可通过数字或模拟输入检测报警状态开关延迟脉冲计数（仅数字输入）对于所选设备累计运行时间时间分配表（启动和停止时间，采用小时和分钟）：星期和假期优化启动/停止程序控制特征曲线PID循环控制（可以以串联方式连接）可连接至10个可选I/O模块通过TACXentaOP操作终端修改。通讯LonWorks连接TACXenta控制器用LonWorksTP/FT-10以78kbps速率相互通讯。多个控制器可以形成一个网络并交换数据。扩展的I/O单元也连接至网上，一个I/O单元仅与一个控制器相连...
