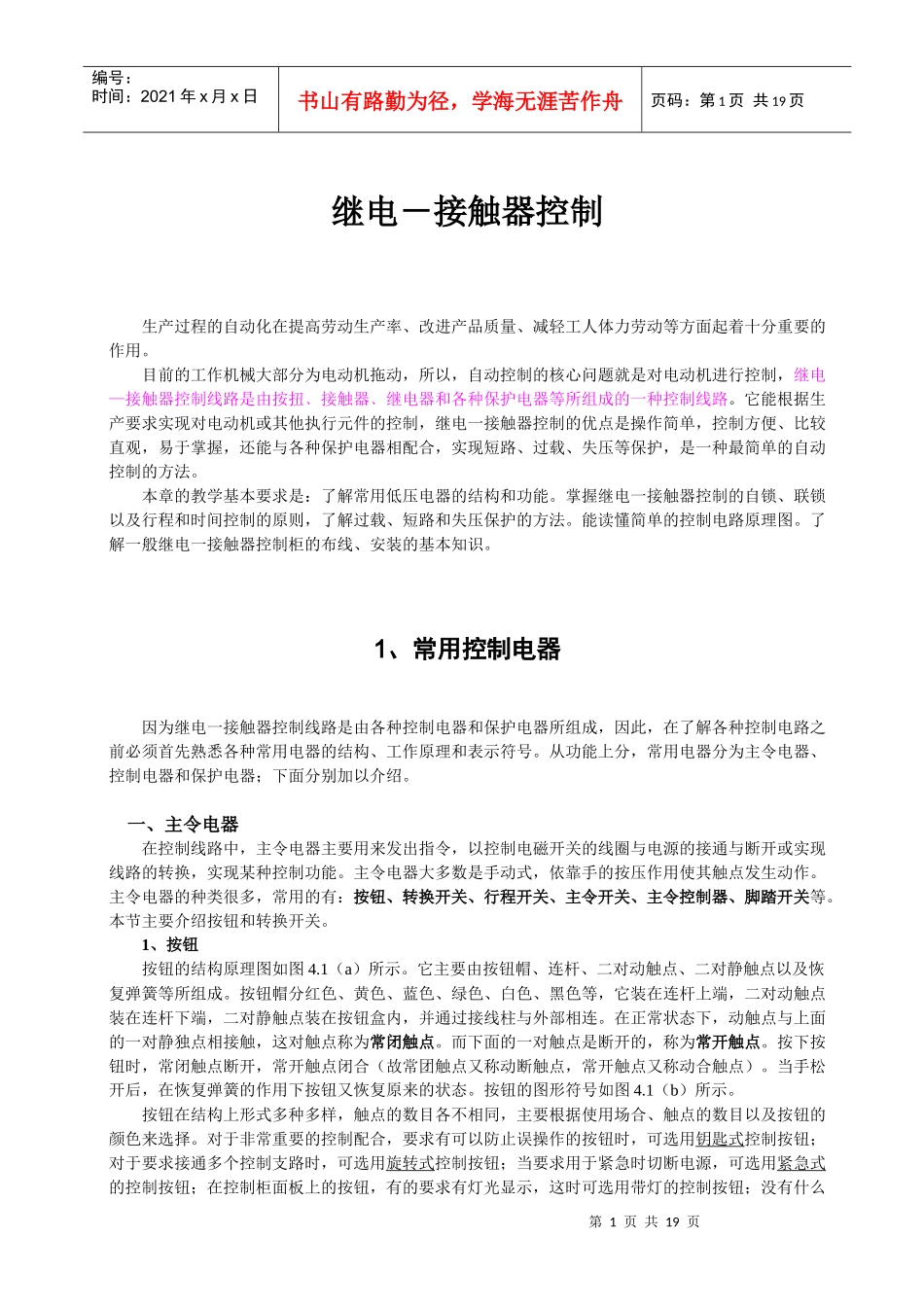

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页继电－接触器控制生产过程的自动化在提高劳动生产率、改进产品质量、减轻工人体力劳动等方面起着十分重要的作用。目前的工作机械大部分为电动机拖动，所以，自动控制的核心问题就是对电动机进行控制，继电—接触器控制线路是由按扭﹑接触器﹑继电器和各种保护电器等所组成的一种控制线路。它能根据生产要求实现对电动机或其他执行元件的控制，继电一接触器控制的优点是操作简单，控制方便、比较直观，易于掌握，还能与各种保护电器相配合，实现短路、过载、失压等保护，是一种最简单的自动控制的方法。本章的教学基本要求是：了解常用低压电器的结构和功能。掌握继电一接触器控制的自锁、联锁以及行程和时间控制的原则，了解过载、短路和失压保护的方法。能读懂简单的控制电路原理图。了解一般继电一接触器控制柜的布线、安装的基本知识。1、常用控制电器因为继电一接触器控制线路是由各种控制电器和保护电器所组成，因此，在了解各种控制电路之前必须首先熟悉各种常用电器的结构、工作原理和表示符号。从功能上分，常用电器分为主令电器、控制电器和保护电器；下面分别加以介绍。一、主令电器在控制线路中，主令电器主要用来发出指令，以控制电磁开关的线圈与电源的接通与断开或实现线路的转换，实现某种控制功能。主令电器大多数是手动式，依靠手的按压作用使其触点发生动作。主令电器的种类很多，常用的有：按钮、转换开关、行程开关、主令开关、主令控制器、脚踏开关等。本节主要介绍按钮和转换开关。1、按钮按钮的结构原理图如图4.1（a）所示。它主要由按钮帽、连杆、二对动触点、二对静触点以及恢复弹簧等所组成。按钮帽分红色、黄色、蓝色、绿色、白色、黑色等，它装在连杆上端，二对动触点装在连杆下端，二对静触点装在按钮盒内，并通过接线柱与外部相连。在正常状态下，动触点与上面的一对静独点相接触，这对触点称为常闭触点。而下面的一对触点是断开的，称为常开触点。按下按钮时，常闭触点断开，常开触点闭合（故常团触点又称动断触点，常开触点又称动合触点）。当手松开后，在恢复弹簧的作用下按钮又恢复原来的状态。按钮的图形符号如图4.1（b）所示。按钮在结构上形式多种多样，触点的数目各不相同，主要根据使用场合、触点的数目以及按钮的颜色来选择。对于非常重要的控制配合，要求有可以防止误操作的按钮时，可选用钥匙式控制按钮；对于要求接通多个控制支路时，可选用旋转式控制按钮；当要求用于紧急时切断电源，可选用紧急式的控制按钮；在控制柜面板上的按钮，有的要求有灯光显示，这时可选用带灯的控制按钮；没有什么第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页特殊要求，可选用一般按钮。对于按钮罩的颜色，一般红色钮罩多用于“停止”“紧急”的地方；黑色和绿色多用于“启动”、“通电”的地方；黄色透明的钮罩带灯按钮多用于显示工作或间歇状态。常用的为LA系列按钮，图4.2为LA系列按钮外形图。2、转换开关转换开关又称组合开关，是结构上比刀式开关更加紧凑、使用更加灵活和方便的一种手动电器，它常用于控制线路的通断或线路的转换。转换开关的种类也很多。下面介绍几种常用的类型。（1）用于控制三相线路通断的转换开关。图4.3为一用于接通和断开三相异步电动机的转换开关的结构示意图。胶木盒内装有一个可转动的公共轴，轴上装有多个触片，这些可随轴转动的触片称动触片。胶木盒内还装有与动触片数目相同的静触片。这些静触片由接线柱与外电路相连。手柄只有两个定位位置：水平位置和垂直位置，由凸轮定位。当转动手柄至水平位置时，静触片与动触片断开（即X1与C1，X2与C2、X3与C3断开），电动机停车。当转动手柄至垂直位置时，动触片就插入到相应的静触片中，使三相电路同时接通（即X1与C1、X2与C2、X3与C3接通）。电动机启动。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页（2）用于控制三相异步电动机正反转的转换开关图4.4是用于控制三相异步电动机...
