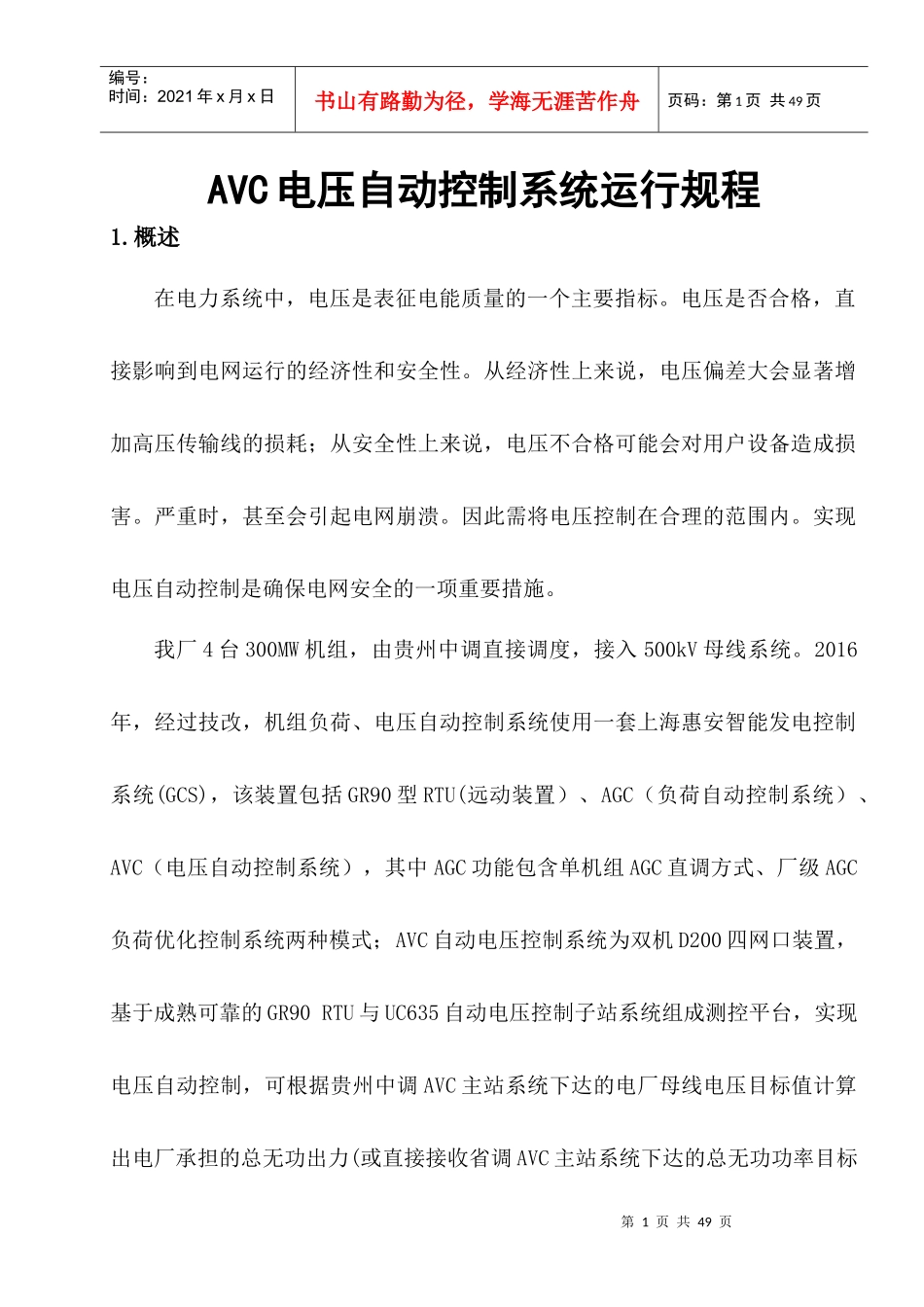

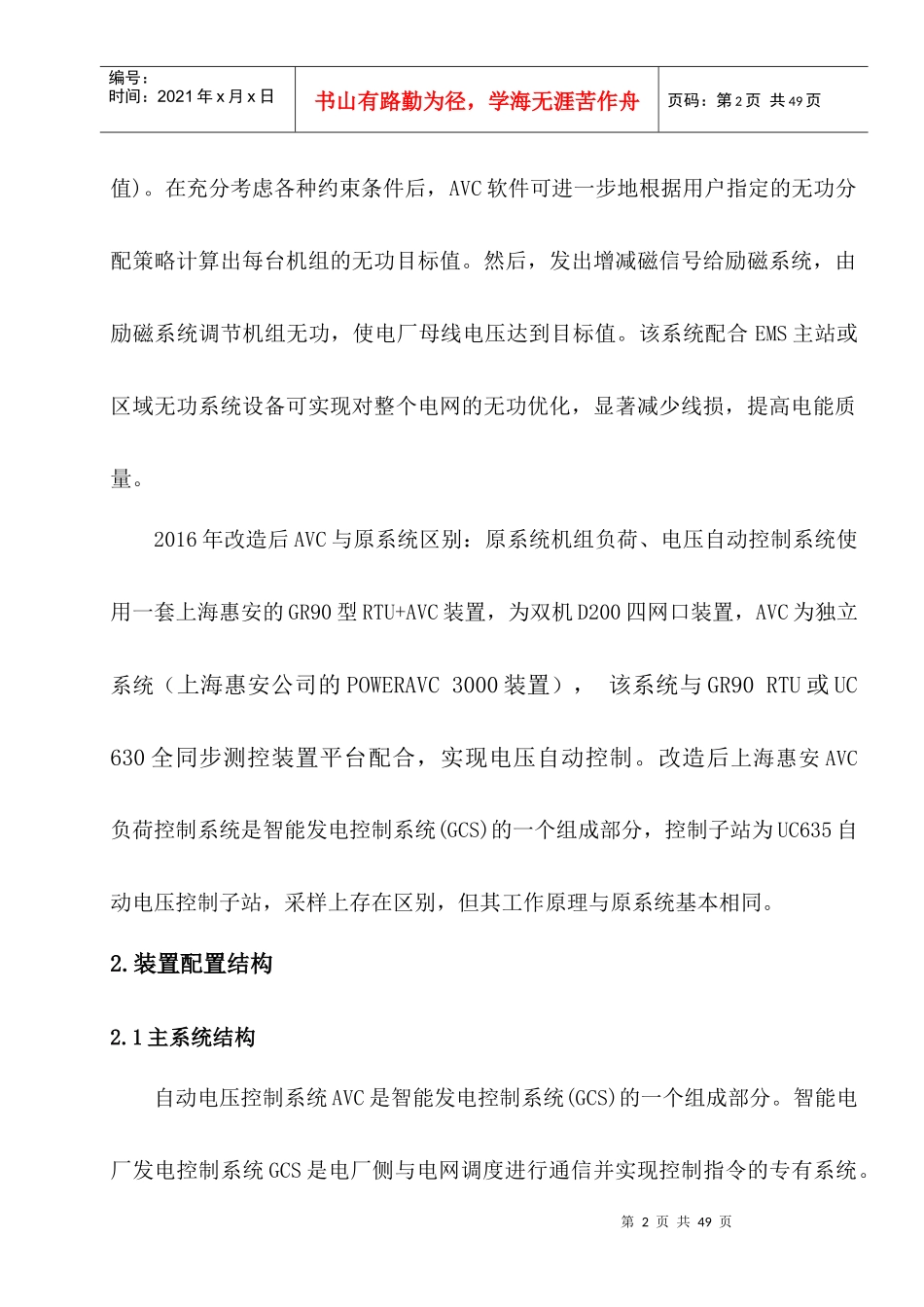

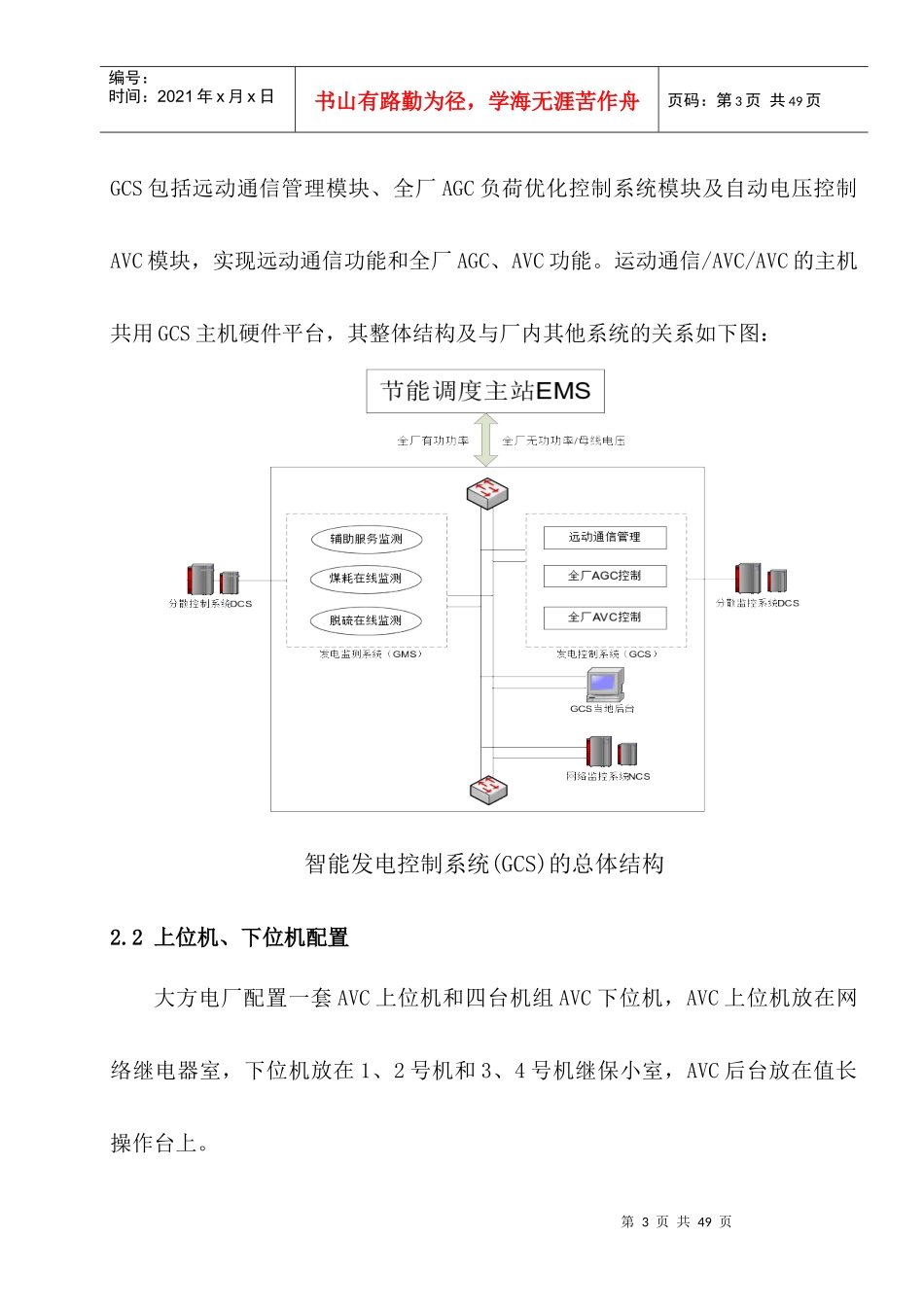

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页AVC电压自动控制系统运行规程1.概述在电力系统中，电压是表征电能质量的一个主要指标。电压是否合格，直接影响到电网运行的经济性和安全性。从经济性上来说，电压偏差大会显著增加高压传输线的损耗；从安全性上来说，电压不合格可能会对用户设备造成损害。严重时，甚至会引起电网崩溃。因此需将电压控制在合理的范围内。实现电压自动控制是确保电网安全的一项重要措施。我厂4台300MW机组，由贵州中调直接调度，接入500kV母线系统。2016年，经过技改，机组负荷、电压自动控制系统使用一套上海惠安智能发电控制系统(GCS)，该装置包括GR90型RTU(远动装置）、AGC（负荷自动控制系统）、AVC（电压自动控制系统），其中AGC功能包含单机组AGC直调方式、厂级AGC负荷优化控制系统两种模式；AVC自动电压控制系统为双机D200四网口装置，基于成熟可靠的GR90RTU与UC635自动电压控制子站系统组成测控平台，实现电压自动控制，可根据贵州中调AVC主站系统下达的电厂母线电压目标值计算出电厂承担的总无功出力(或直接接收省调AVC主站系统下达的总无功功率目标第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页值)。在充分考虑各种约束条件后，AVC软件可进一步地根据用户指定的无功分配策略计算出每台机组的无功目标值。然后，发出增减磁信号给励磁系统，由励磁系统调节机组无功，使电厂母线电压达到目标值。该系统配合EMS主站或区域无功系统设备可实现对整个电网的无功优化，显著减少线损，提高电能质量。2016年改造后AVC与原系统区别：原系统机组负荷、电压自动控制系统使用一套上海惠安的GR90型RTU+AVC装置，为双机D200四网口装置，AVC为独立系统（上海惠安公司的POWERAVC3000装置），该系统与GR90RTU或UC630全同步测控装置平台配合，实现电压自动控制。改造后上海惠安AVC负荷控制系统是智能发电控制系统(GCS)的一个组成部分，控制子站为UC635自动电压控制子站，采样上存在区别，但其工作原理与原系统基本相同。2.装置配置结构2.1主系统结构自动电压控制系统AVC是智能发电控制系统(GCS)的一个组成部分。智能电厂发电控制系统GCS是电厂侧与电网调度进行通信并实现控制指令的专有系统。第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页GCS包括远动通信管理模块、全厂AGC负荷优化控制系统模块及自动电压控制AVC模块，实现远动通信功能和全厂AGC、AVC功能。运动通信/AVC/AVC的主机共用GCS主机硬件平台，其整体结构及与厂内其他系统的关系如下图：智能发电控制系统(GCS)的总体结构2.2上位机、下位机配置大方电厂配置一套AVC上位机和四台机组AVC下位机，AVC上位机放在网络继电器室，下位机放在1、2号机和3、4号机继保小室，AVC后台放在值长操作台上。第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页我厂AVC系统配置图（通讯方式）2.3电厂AVC子站系统结构第5页共49页第4页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共49页图中所示的上位机和下位机结构为功能逻辑上的结构。2.4设备配置表序号名称规格型号单位数量产地生产厂家1AVC上位机屏1.1AVC上位机(D200)（网控室）WESDACD200M-1WesdacD20ME（2M，512，5,VME）-1WesdacD20EME10Base-T,8MBKit(2RJ45口)-1WESCOND20M-VMETermination-1D200VME电源(5V,+/-12V)-1WESCOND200VMEbinassebmleSlot(5slot,3RackUnits)套1加拿大GE1.2AVC子站中控单元（网控室）D200双CPU套1加拿大GE1.3AVC子站执行终端（网控室）D200双CPU1加拿大GE1.4屏柜以及附件（网控室）双电源切换装置（2输入220VDC/220VAC、输出220V，48VDC）套1上海惠安交流采样板WESCONGR90ACUKIT-1GR90-ACU12PT/3CTKIT-1DuctPanel-1GR90CableAssembly套1上海惠安RS232/RS485、422无源光隔离转换器个8上海鎏锦DPI接口板块1加拿大GEDCISPLITTTER(1对4)接口板块1加拿大GE光缆适配板GlassFiberAdapter(ST头)个2加拿大GE多模光电转换器...
