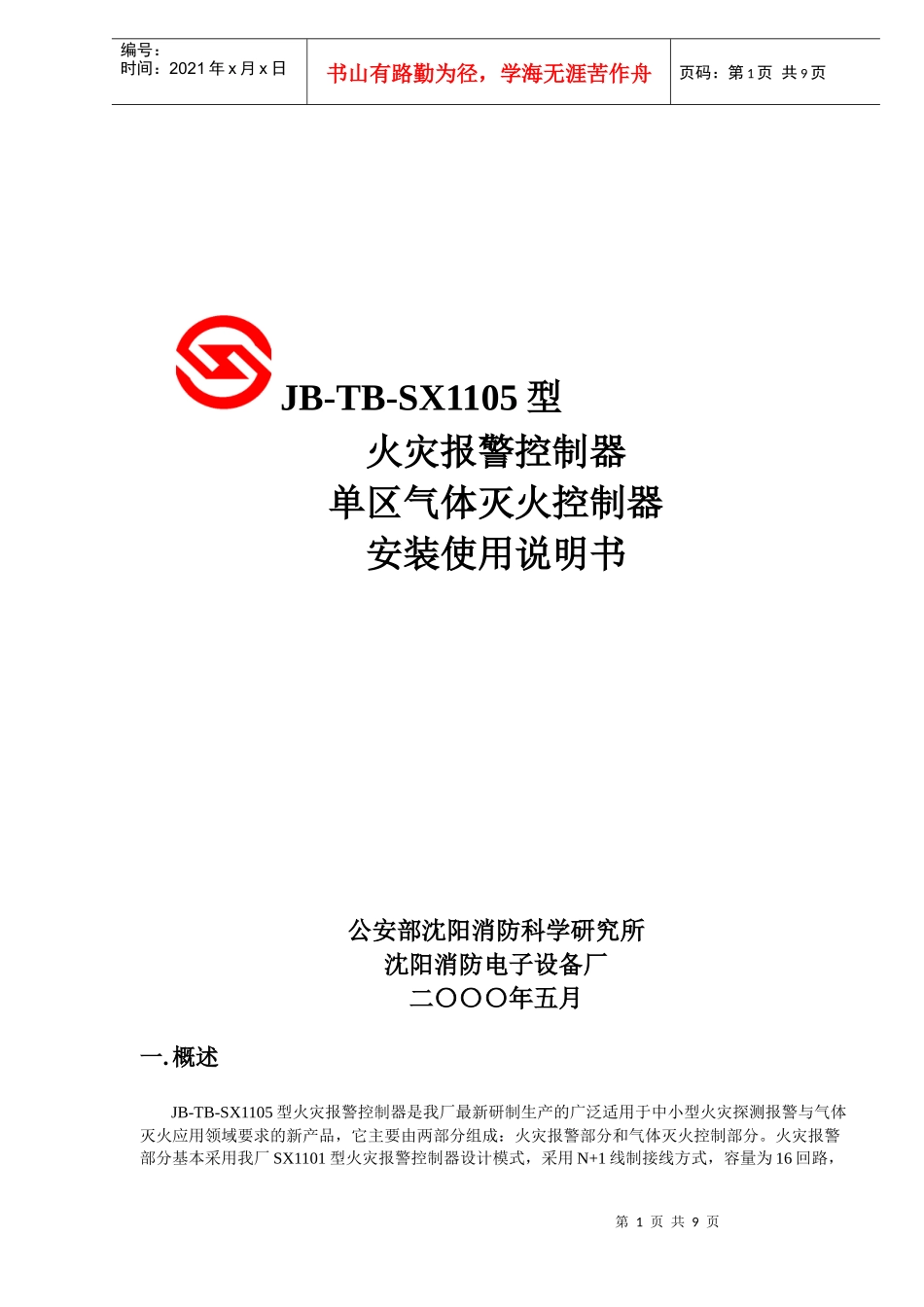

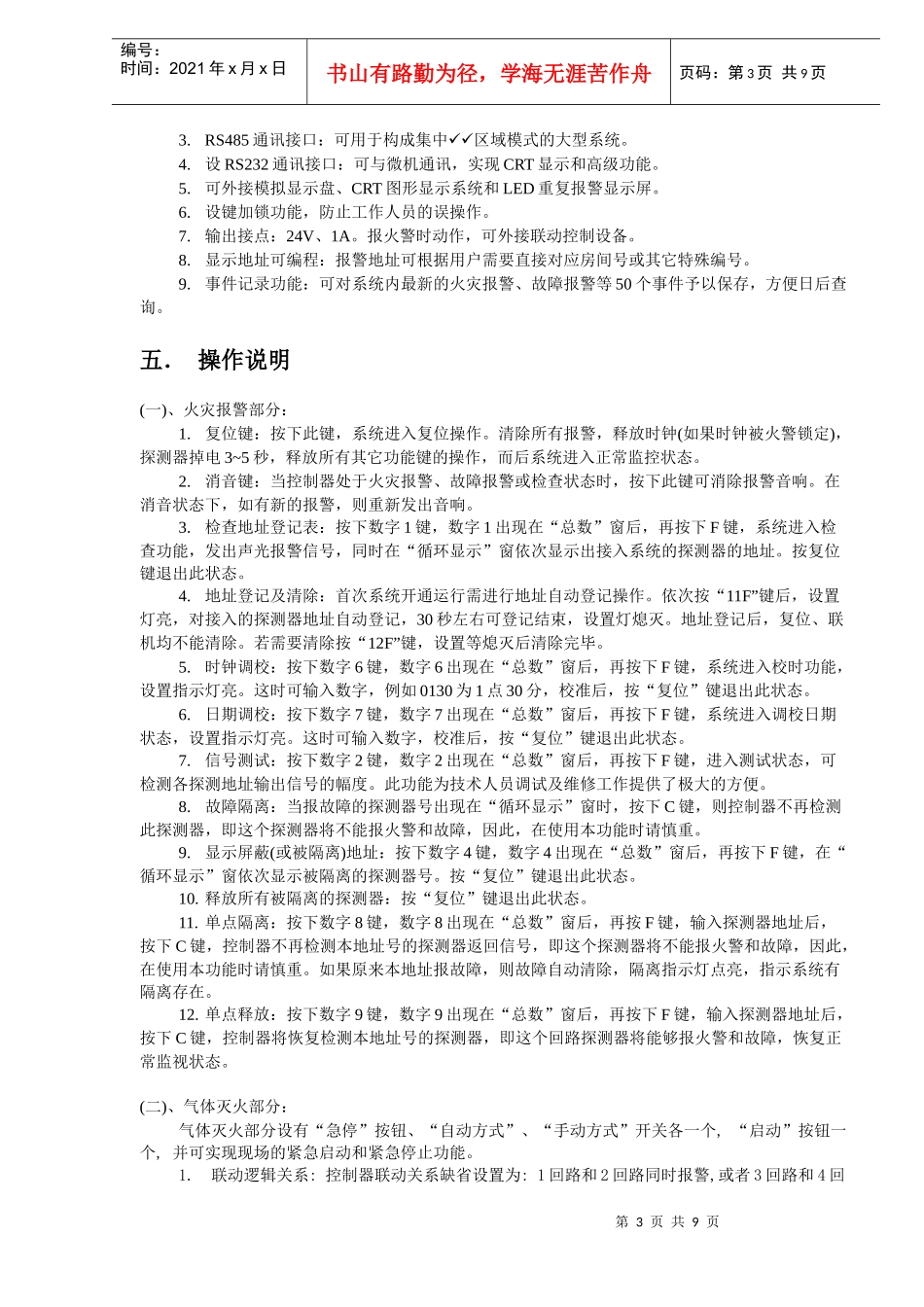

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页JB-TB-SX1105型火灾报警控制器单区气体灭火控制器安装使用说明书公安部沈阳消防科学研究所沈阳消防电子设备厂二〇〇〇年五月一.概述JB-TB-SX1105型火灾报警控制器是我厂最新研制生产的广泛适用于中小型火灾探测报警与气体灭火应用领域要求的新产品,它主要由两部分组成:火灾报警部分和气体灭火控制部分。火灾报警部分基本采用我厂SX1101型火灾报警控制器设计模式,采用N+1线制接线方式,容量为16回路,第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页且每个回路可以并联4只N+1线制探测器。因此,报警系统部分最多可以接64只探测器,基本满足单区灭火场合所需的报警点数要求。由于采用N+1线制火灾报警系统,通过特殊技术设计,充分考虑系统抗干扰性能要求,且探测器和控制器成本相对较低,使得整个灭火系统性能价格比很高。气体灭火部分为单区灭火,可适用于系统可靠性要求高且火灾监视面积不太大的场合使用。整机采用CMOS化电路并配有硬件“看门狗”及工作电源监视电路,具有功耗低,可靠性高的优点,特别是由单片微机及A/D转换器构成的信号采集系统,在功能软件的支持下,可对0~25V之间的模拟变量进行处理。因此,该控制器可与多种不同信号输出方式的探测器配接而成多功能要求的火灾探测报警系统。此外,报警处理软件还具有复合报警判别和再次识别处理的能力,大大地提高了系统的可靠性。该系列火灾报警控制器的突出特点是抗干扰能力强,特别适用于电信、电力、石油化工等工业领域,环境恶劣具有强烈干扰源的场所使用,经多年连续现场运行考核证明其性能稳定可靠,应用效果明显。二.系统组成JB-TB-SX1105型系统组成的主要设备有:(1)JTY-LZ-SX1301A型离子感烟探测器(2)SX1211光电感烟火灾探测器;(3)SX1221差(定)温火灾探测器;(4)JTY-HS-SX1005型红外光束线型感烟火灾探测器;(5)JTW-LD-SX1001型缆式线型定温火灾探测器;(6)J-SA-SX1302型手动报警按钮;(7)JTG-HW-SX1009型双波段红外火焰探测器。三.主要技术参数1.环境温度:0~+50℃2.环境湿度:92%3.电源:主电源:AC187~242V,501%Hz备用电源:DC24V,6.5Ah4.最大功耗(主电):100W5.机箱外形尺寸:见图5控制器外形尺寸图6.具有单区气体灭火功能7.可提供负载容量:24V/2A(用于驱动声光报警,气体喷洒等设备的电源)。四.功能1.火灾报警:首先红色“预警”指示灯点亮,延迟数秒后,红色“火警”指示灯点亮,“首次”数码窗显示第一个报警的探测回路(地址)号“循环显示”数码窗依次显示所有的报火警的探测回路(地址)号,“总数”数码窗显示已报火警的探测器总的数目,同时发出火警音响,时间锁定,显示首次报警时间。火灾报警优先于预警和故障报警。2.故障报警方式:黄色“故障”指示灯点亮,“循环显示”数码窗依次显示所有的报故障的探测回路(地址)号,同时发出故障音响。故障消除后自动复原。第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页3.RS485通讯接口:可用于构成集中区域模式的大型系统。4.设RS232通讯接口:可与微机通讯,实现CRT显示和高级功能。5.可外接模拟显示盘、CRT图形显示系统和LED重复报警显示屏。6.设键加锁功能,防止工作人员的误操作。7.输出接点:24V、1A。报火警时动作,可外接联动控制设备。8.显示地址可编程:报警地址可根据用户需要直接对应房间号或其它特殊编号。9.事件记录功能:可对系统内最新的火灾报警、故障报警等50个事件予以保存,方便日后查询。五.操作说明(一)、火灾报警部分:1.复位键:按下此键,系统进入复位操作。清除所有报警,释放时钟(如果时钟被火警锁定),探测器掉电3~5秒,释放所有其它功能键的操作,而后系统进入正常监控状态。2.消音键:当控制器处于火灾报警、故障报警或检查状态时,按下此键可消除报警音响。在消音状态下,如有新的报警,则重新发出音响。3.检查地址登记表:按下数字1键,数字1出现在“总数”窗后,再按下F键,系统进入检查功能,发出声光报警信号,同时在“循...
