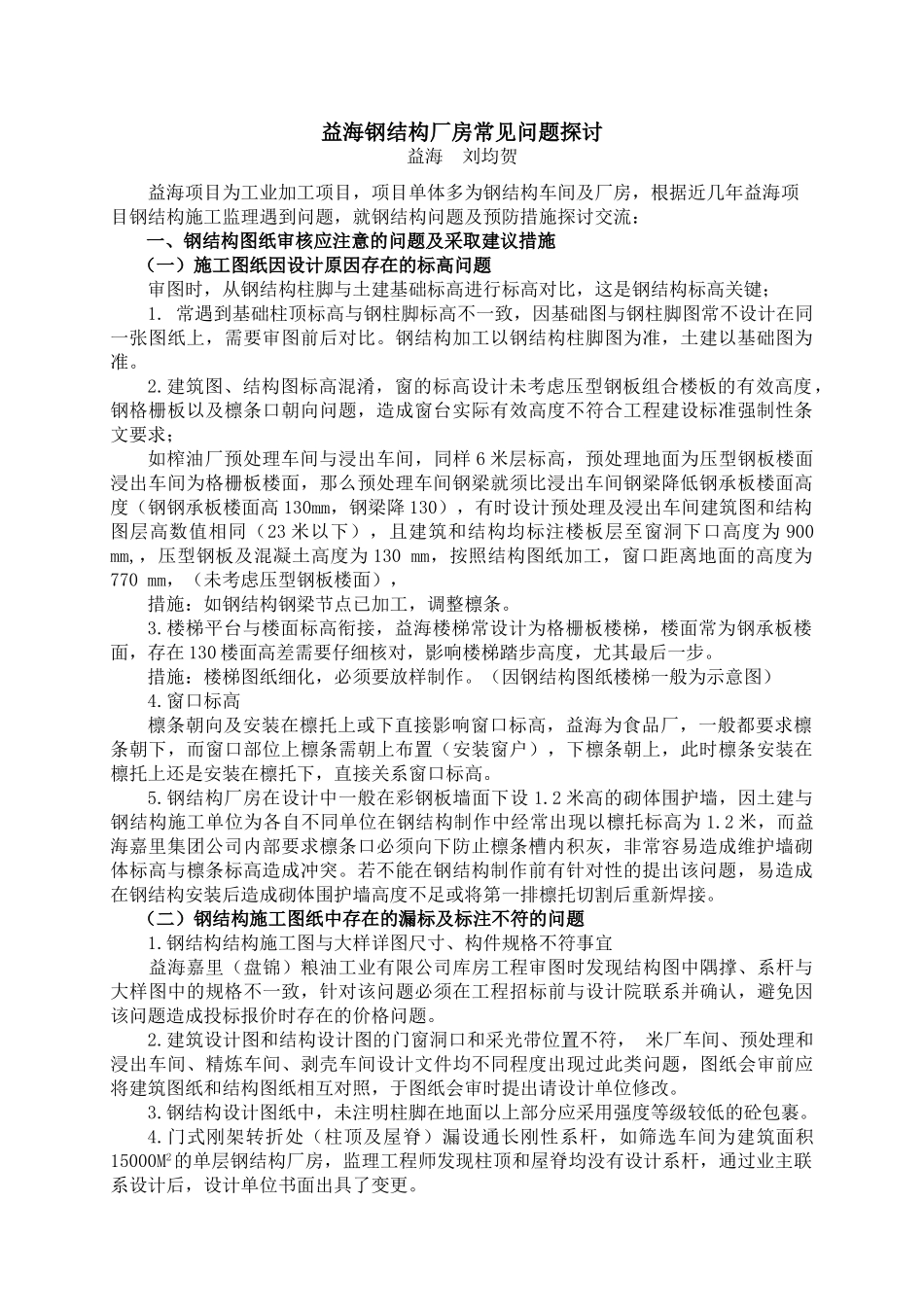

益海钢结构厂房常见问题探讨益海刘均贺益海项目为工业加工项目,项目单体多为钢结构车间及厂房,根据近几年益海项目钢结构施工监理遇到问题,就钢结构问题及预防措施探讨交流:一、钢结构图纸审核应注意的问题及采取建议措施(一)施工图纸因设计原因存在的标高问题审图时,从钢结构柱脚与土建基础标高进行标高对比,这是钢结构标高关键;1.常遇到基础柱顶标高与钢柱脚标高不一致,因基础图与钢柱脚图常不设计在同一张图纸上,需要审图前后对比。钢结构加工以钢结构柱脚图为准,土建以基础图为准。2.建筑图、结构图标高混淆,窗的标高设计未考虑压型钢板组合楼板的有效高度,钢格栅板以及檩条口朝向问题,造成窗台实际有效高度不符合工程建设标准强制性条文要求;如榨油厂预处理车间与浸出车间,同样6米层标高,预处理地面为压型钢板楼面浸出车间为格栅板楼面,那么预处理车间钢梁就须比浸出车间钢梁降低钢承板楼面高度(钢钢承板楼面高130mm,钢梁降130),有时设计预处理及浸出车间建筑图和结构图层高数值相同(23米以下),且建筑和结构均标注楼板层至窗洞下口高度为900mm,,压型钢板及混凝土高度为130mm,按照结构图纸加工,窗口距离地面的高度为770mm,(未考虑压型钢板楼面),措施:如钢结构钢梁节点已加工,调整檩条。3.楼梯平台与楼面标高衔接,益海楼梯常设计为格栅板楼梯,楼面常为钢承板楼面,存在130楼面高差需要仔细核对,影响楼梯踏步高度,尤其最后一步。措施:楼梯图纸细化,必须要放样制作。(因钢结构图纸楼梯一般为示意图)4.窗口标高檩条朝向及安装在檩托上或下直接影响窗口标高,益海为食品厂,一般都要求檩条朝下,而窗口部位上檩条需朝上布置(安装窗户),下檩条朝上,此时檩条安装在檩托上还是安装在檩托下,直接关系窗口标高。5.钢结构厂房在设计中一般在彩钢板墙面下设1.2米高的砌体围护墙,因土建与钢结构施工单位为各自不同单位在钢结构制作中经常出现以檩托标高为1.2米,而益海嘉里集团公司内部要求檩条口必须向下防止檩条槽内积灰,非常容易造成维护墙砌体标高与檩条标高造成冲突。若不能在钢结构制作前有针对性的提出该问题,易造成在钢结构安装后造成砌体围护墙高度不足或将第一排檩托切割后重新焊接。(二)钢结构施工图纸中存在的漏标及标注不符的问题1.钢结构结构施工图与大样详图尺寸、构件规格不符事宜益海嘉里(盘锦)粮油工业有限公司库房工程审图时发现结构图中隅撑、系杆与大样图中的规格不一致,针对该问题必须在工程招标前与设计院联系并确认,避免因该问题造成投标报价时存在的价格问题。2.建筑设计图和结构设计图的门窗洞口和采光带位置不符,米厂车间、预处理和浸出车间、精炼车间、剥壳车间设计文件均不同程度出现过此类问题,图纸会审前应将建筑图纸和结构图纸相互对照,于图纸会审时提出请设计单位修改。3.钢结构设计图纸中,未注明柱脚在地面以上部分应采用强度等级较低的砼包裹。4.门式刚架转折处(柱顶及屋脊)漏设通长刚性系杆,如筛选车间为建筑面积15000M2的单层钢结构厂房,监理工程师发现柱顶和屋脊均没有设计系杆,通过业主联系设计后,设计单位书面出具了变更。5.设备、电气预留洞口位置、尺寸同设备图纸不符,或没有考虑生产时操作空间,造成变更较多,参照以往经验,工厂每次结构验收,均邀请电气、设备和工艺施工单位参加,并设计表格就验收结果各单位会签,取得了较好的效果。6.设计单位在墙面C型钢檩条图纸中开口朝上居多,开口朝上积灰清理困难,(益海作为食品厂,卫生要求高),不允许檩条朝上。措施:所有厂房檩条均开口朝下,门窗洞上口檩条封0.6mm镀锌板处理。7.楼梯设计仅标注外框尺寸和选用图集,未仔细计算,尤其外楼梯,需要考虑檩条及彩板厚度。特别注意彩板是复合板时,楼梯梁安装离柱间距。白城浸出车间,设计楼梯尺寸(因未考虑复合板厚度)小10cm,业主按设计订购踏步板,无法安装。措施:楼梯图纸需要细化,一般现场放样安装。(三)钢结构设计细部问题1.施工单位未对原设计图纸进行二次制作加工详图细化,或进行了图纸细化,但没有经原设计单位同意认可;未经原设计同意不准改变原设计所选材料和接点...
