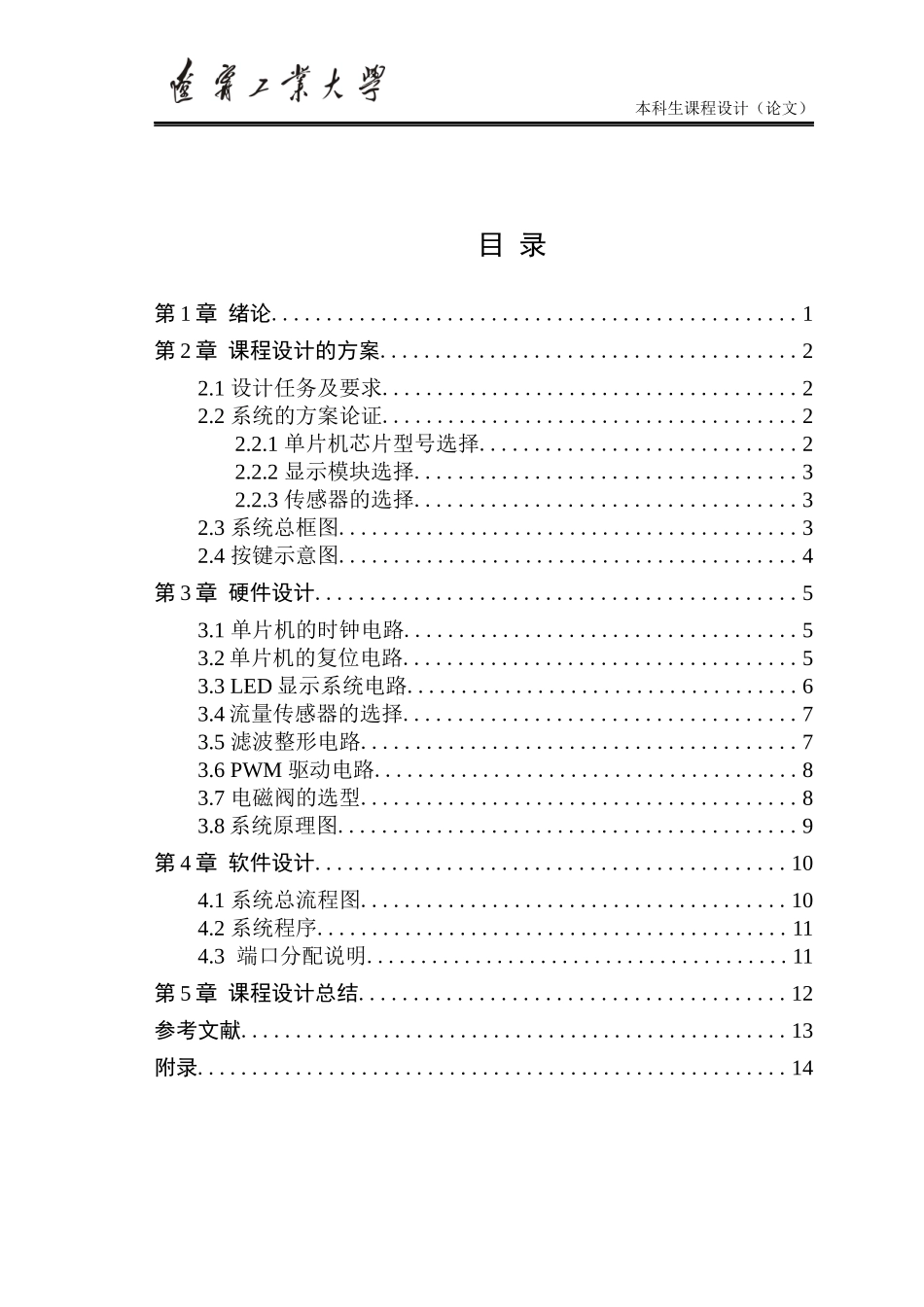

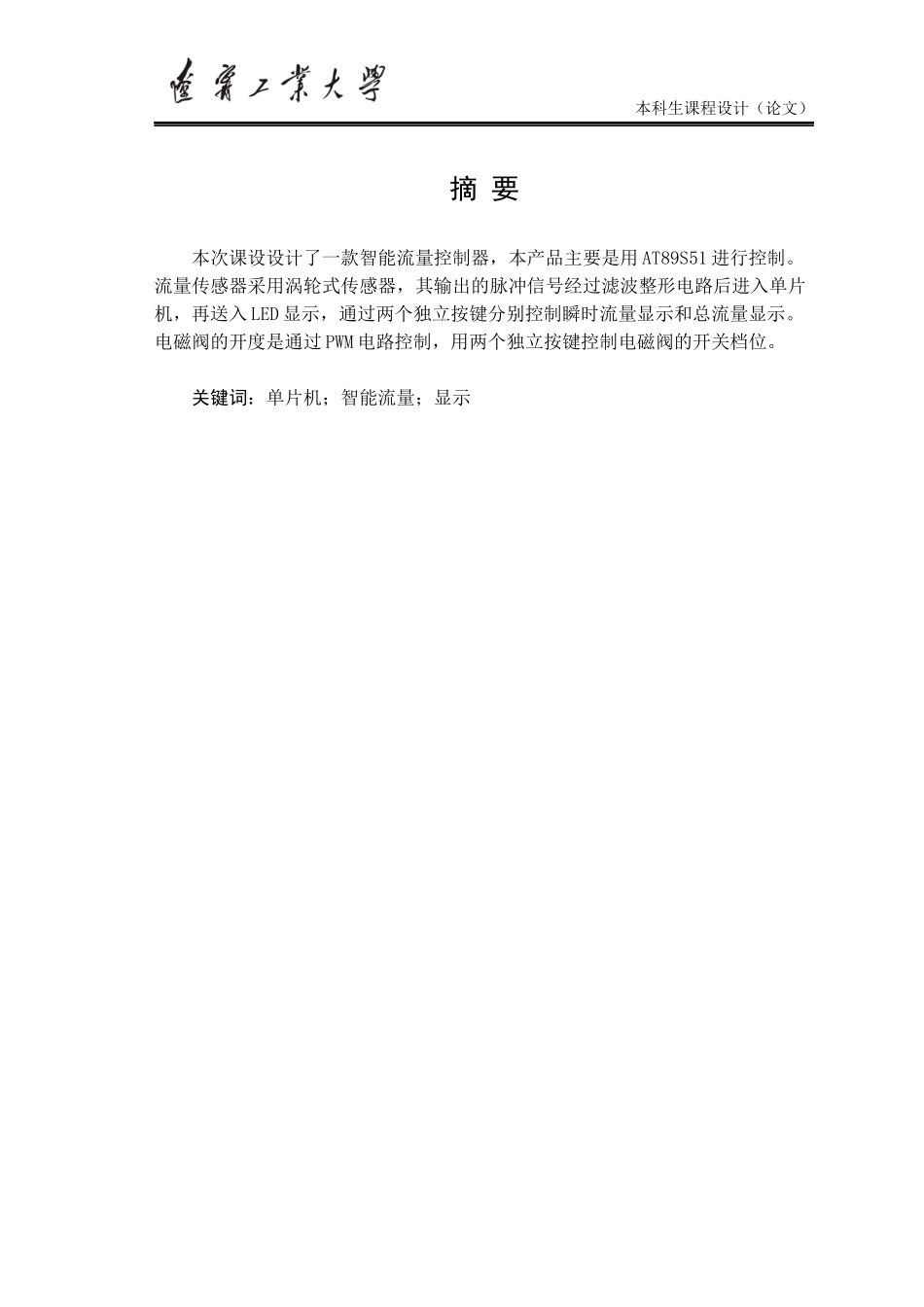

本科生课程设计（论文）摘要本次课设设计了一款智能流量控制器，本产品主要是用AT89S51进行控制。流量传感器采用涡轮式传感器，其输出的脉冲信号经过滤波整形电路后进入单片机，再送入LED显示，通过两个独立按键分别控制瞬时流量显示和总流量显示。电磁阀的开度是通过PWM电路控制，用两个独立按键控制电磁阀的开关档位。关键词：单片机；智能流量；显示本科生课程设计（论文）目录第1章绪论................................................1第2章课程设计的方案......................................22.1设计任务及要求......................................22.2系统的方案论证......................................22.2.1单片机芯片型号选择.............................22.2.2显示模块选择...................................32.2.3传感器的选择...................................32.3系统总框图..........................................32.4按键示意图..........................................4第3章硬件设计............................................53.1单片机的时钟电路....................................53.2单片机的复位电路....................................53.3LED显示系统电路....................................63.4流量传感器的选择....................................73.5滤波整形电路........................................73.6PWM驱动电路.......................................83.7电磁阀的选型........................................83.8系统原理图..........................................9第4章软件设计...........................................104.1系统总流程图.......................................104.2系统程序...........................................114.3端口分配说明.......................................11第5章课程设计总结.......................................12参考文献..................................................13附录......................................................14第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页第1章绪论城镇供水流量控制系统是极其重要系统,确保其安全可靠地运行和正确有效地管理具有重大意义。在保证供水水质和水量安全可靠的前提下,准确的检测供水流量和控制自来水流量的大小尤其重要。为了检测自来水流量系统的社会效益和经济效益,采用现代化的技术手段、先进的控制理论来提检测技术,运用计算机技术对城市用户供水流量检测系统进行管理、监控和优化调度势在必行。我国家用自来水流量自动化控制系统的发展过程可分为三个阶段：第一阶段是分散控制阶段，该时期自来水流量各部分分别进行自动控制，各独立系统互不相关；第二阶段是自来水流量综合自动化阶段，在该时期整个自来水流量控制作为一个综合自动化控制系统进行生产，同时各个独立子系统又可以独立工作，该系统共享整个水厂的信息，同时又有分散控制的可靠性。现阶段大部分流量控制处于此阶段；第三阶段是供水系统的综合自动化阶段，该阶段要求在一个区域的供水企业共享信息，实现整个城市或地区供水系统的自动控制。目前我国的中小型水厂大部分处于第一或第二阶段，只有很少大型水厂达到了第三阶段。在国外，如加拿大、美国等发达国家基本实现了供水系统的全自动化，而且开始进行分质供水，同时对水厂内部的自控系统也在不断地进行改进和提高。第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页第2章课程设计的方案2.1设计任务及要求通过流量传感器和单片机实现家用自来水流量的自动计量、显示和阀门的自动控制。按下显示按键，可显示用户的瞬时流量和天、周、月、年的累积流量，显示10秒后，自动消隐。按下流量控制键，用户通过输入流量等级（共分为10级，等级越高，阀门开度越大），控制自来水的流量。技术参数：1.管道通径：DN10～50流速范围：0.1～15m/s2.流量检测误差≤±1%3.瞬时...
