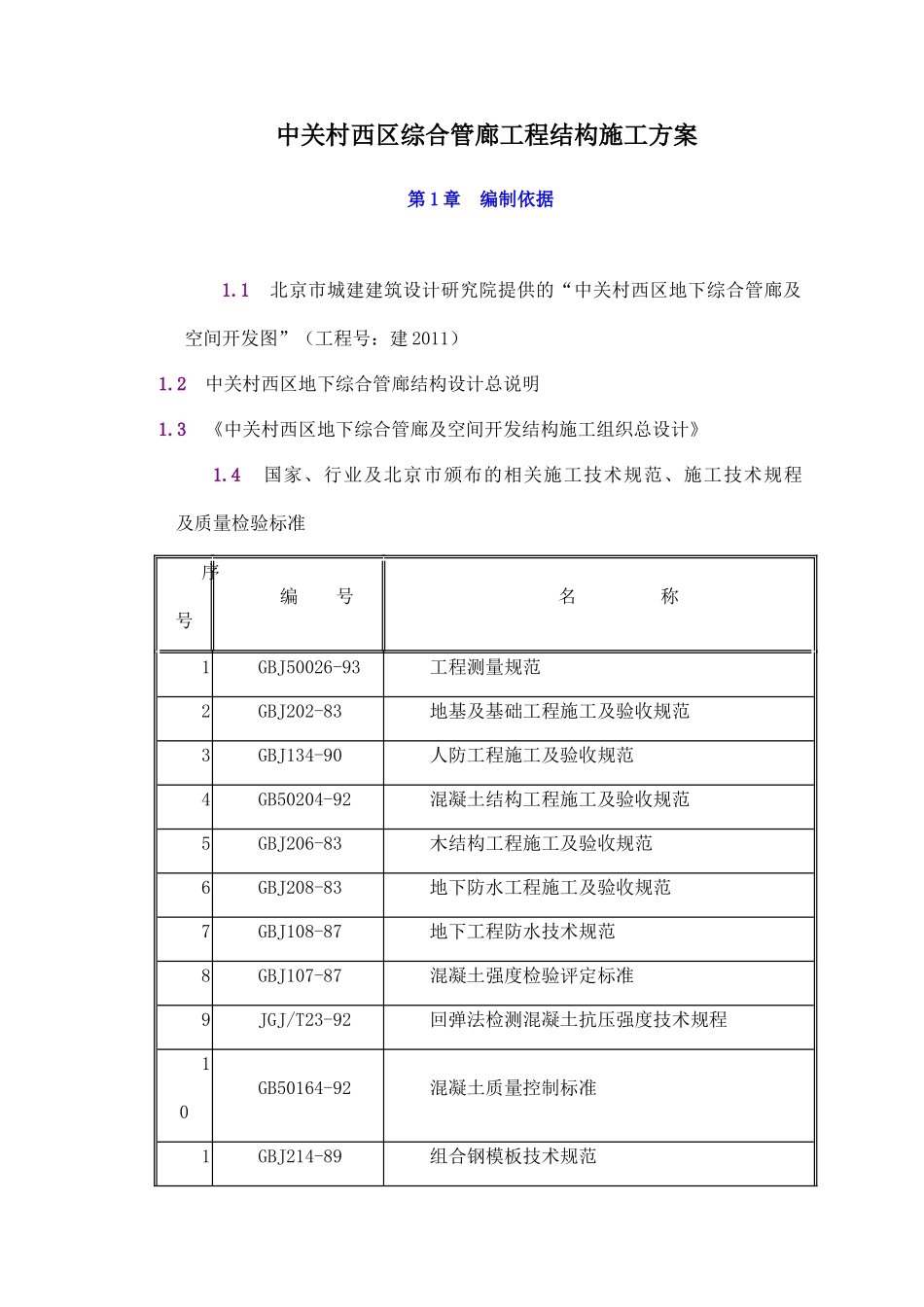

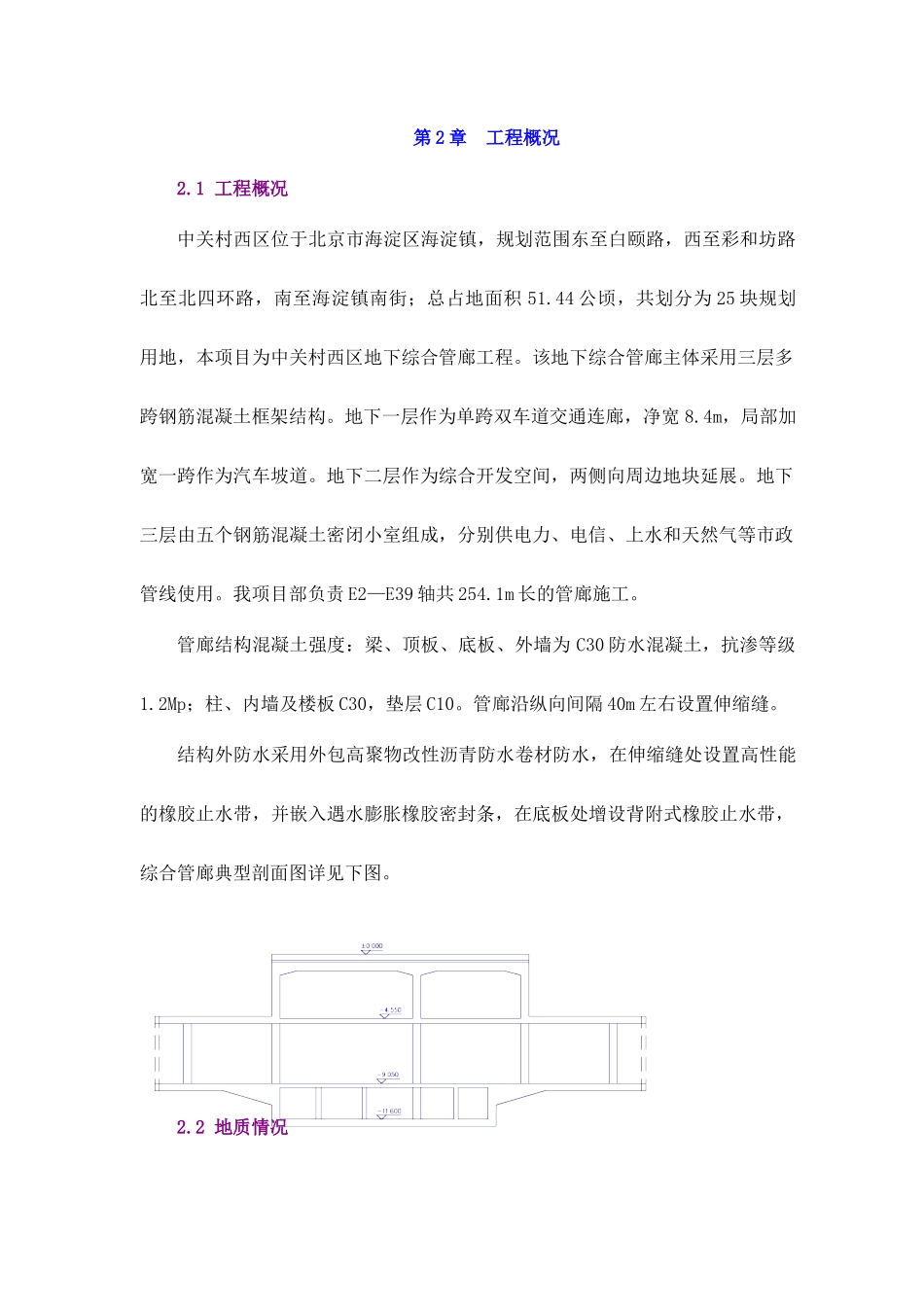

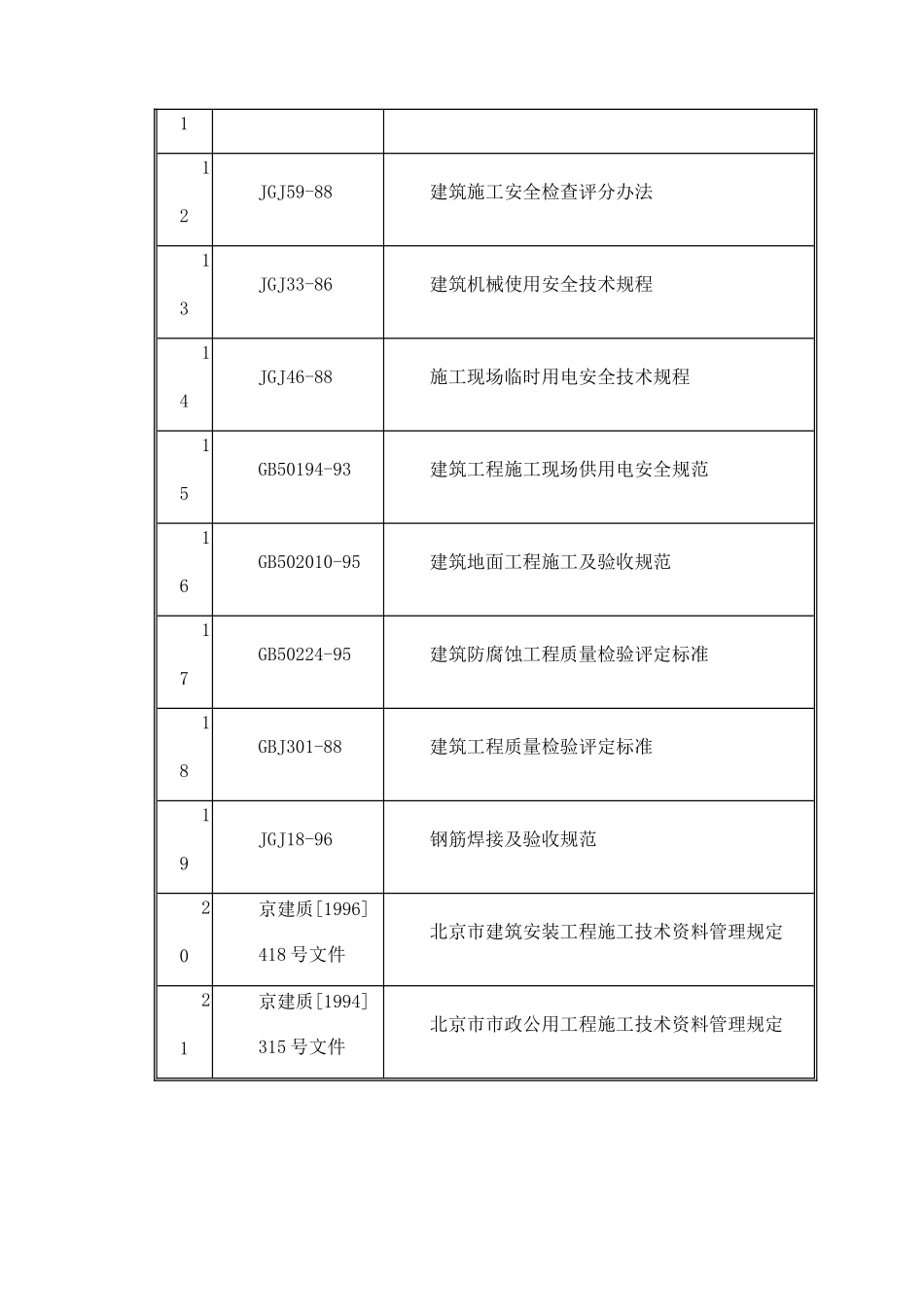

中关村西区综合管廊工程结构施工方案第1章编制依据1.1北京市城建建筑设计研究院提供的“中关村西区地下综合管廊及空间开发图”（工程号：建2011）1.2中关村西区地下综合管廊结构设计总说明1.3《中关村西区地下综合管廊及空间开发结构施工组织总设计》1.4国家、行业及北京市颁布的相关施工技术规范、施工技术规程及质量检验标准序号编号名称1GBJ50026-93工程测量规范2GBJ202-83地基及基础工程施工及验收规范3GBJ134-90人防工程施工及验收规范4GB50204-92混凝土结构工程施工及验收规范5GBJ206-83木结构工程施工及验收规范6GBJ208-83地下防水工程施工及验收规范7GBJ108-87地下工程防水技术规范8GBJ107-87混凝土强度检验评定标准9JGJ/T23-92回弹法检测混凝土抗压强度技术规程10GB50164-92混凝土质量控制标准1GBJ214-89组合钢模板技术规范112JGJ59-88建筑施工安全检查评分办法13JGJ33-86建筑机械使用安全技术规程14JGJ46-88施工现场临时用电安全技术规程15GB50194-93建筑工程施工现场供用电安全规范16GB502010-95建筑地面工程施工及验收规范17GB50224-95建筑防腐蚀工程质量检验评定标准18GBJ301-88建筑工程质量检验评定标准19JGJ18-96钢筋焊接及验收规范20京建质[1996]418号文件北京市建筑安装工程施工技术资料管理规定21京建质[1994]315号文件北京市市政公用工程施工技术资料管理规定第2章工程概况2.1工程概况中关村西区位于北京市海淀区海淀镇，规划范围东至白颐路，西至彩和坊路北至北四环路，南至海淀镇南街；总占地面积51.44公顷，共划分为25块规划用地，本项目为中关村西区地下综合管廊工程。该地下综合管廊主体采用三层多跨钢筋混凝土框架结构。地下一层作为单跨双车道交通连廊，净宽8.4m，局部加宽一跨作为汽车坡道。地下二层作为综合开发空间，两侧向周边地块延展。地下三层由五个钢筋混凝土密闭小室组成，分别供电力、电信、上水和天然气等市政管线使用。我项目部负责E2—E39轴共254.1m长的管廊施工。管廊结构混凝土强度：梁、顶板、底板、外墙为C30防水混凝土，抗渗等级1.2Mp；柱、内墙及楼板C30，垫层C10。管廊沿纵向间隔40m左右设置伸缩缝。结构外防水采用外包高聚物改性沥青防水卷材防水，在伸缩缝处设置高性能的橡胶止水带，并嵌入遇水膨胀橡胶密封条，在底板处增设背附式橡胶止水带，综合管廊典型剖面图详见下图。2.2地质情况2.2.1工程地质情况根据业主提供的工程地质资料，本工程位于第四纪沉积层上,基底以上分布有0.9m～4.6m厚的人工堆积层。主要有粘质粉土、房渣土及碎石层。其下部为第四纪沉积层，自下向上分布有稍密-中密状饱和的可塑-硬塑的粘质粉土、粉质粘土及砂质粘土②、③、④层，其中有部分较软的夹层。第⑤层为粘质粉土，该层为本工程的持力层，其中有砂质粉土及重粉质粘土层，均处于饱和状态，可塑-硬塑，密度中等，本层层顶标高43.40～45.31m,分布稳定，地基承载能力标准值为200KPa,本层以下为密实的粘质粉土、粉质粘土、卵石、圆砾、粉细砂层等分布,无软弱下卧层分布,但不排除正式地质资料中可能需要进行处理的软弱层。2.2.2水文地质情况本工程地下水位埋藏较浅，地下水分布情况复杂，共分三层，第一层地下水为台地潜水，静止水位标高为46.64～48.60m，局部受破裂的污水管影响，水位偏高；第二层为层间潜水，静止水位标高为33.72～35.80m，该层水略具承压性；第三层为承压水，静止水位标高为30.51～32.01m，具承压性。由于场地原为居民区，受废弃的上、下水管道漏水入渗的影响，所测得的台地潜水水位变化较大。本工程地貌单元属永定河洪积扇中上部并位于古清河河道的东岸，受拟建场地古地貌单元变化的影响，地层岩相的组合在水平方向变化较大，二、三层地下水水位变化也较大，且其水力联系相当复杂。本场区第一、二层地下水对混凝土结构均无腐蚀性；但在干湿交替条件下，对钢筋混凝土结构中的钢筋均具有弱腐蚀性。2.3主要工程量分项工程名称单位综合管廊备注结构混凝土m315800垫层m3750钢筋t1865模板M242039回填m332000防水m221400第3章施工部署3.1施工总体部署根据本工程的特点、难点、所处地理位置及总工期的要求，管廊整个工程分为两个阶段进行。第...
