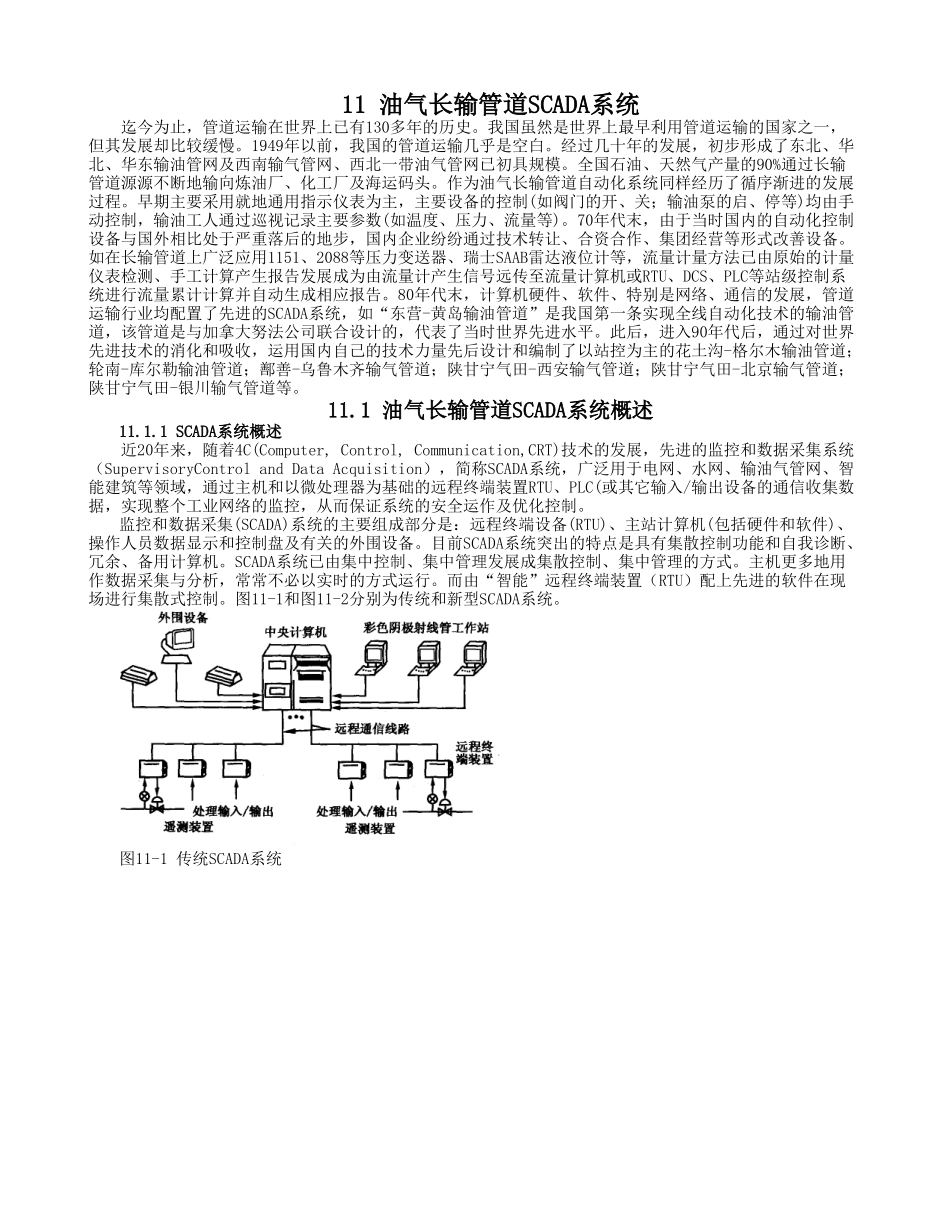

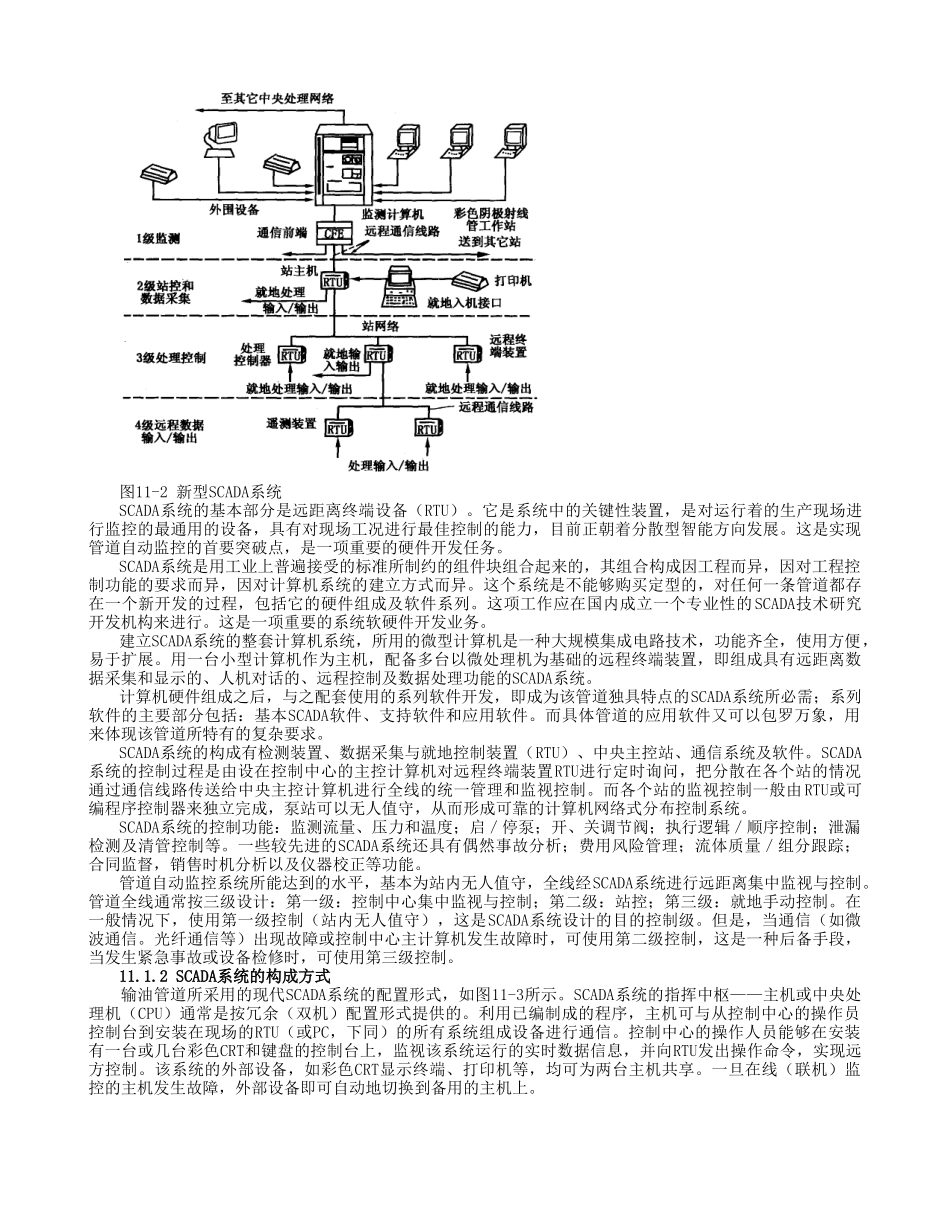

11油气长输管道SCADA系统迄今为止，管道运输在世界上已有130多年的历史。我国虽然是世界上最早利用管道运输的国家之一，但其发展却比较缓慢。1949年以前，我国的管道运输几乎是空白。经过几十年的发展，初步形成了东北、华北、华东输油管网及西南输气管网、西北一带油气管网已初具规模。全国石油、天然气产量的90%通过长输管道源源不断地输向炼油厂、化工厂及海运码头。作为油气长输管道自动化系统同样经历了循序渐进的发展过程。早期主要采用就地通用指示仪表为主，主要设备的控制(如阀门的开、关；输油泵的启、停等)均由手动控制，输油工人通过巡视记录主要参数(如温度、压力、流量等)。70年代末，由于当时国内的自动化控制设备与国外相比处于严重落后的地步，国内企业纷纷通过技术转让、合资合作、集团经营等形式改善设备。如在长输管道上广泛应用1151、2088等压力变送器、瑞士SAAB雷达液位计等，流量计量方法已由原始的计量仪表检测、手工计算产生报告发展成为由流量计产生信号远传至流量计算机或RTU、DCS、PLC等站级控制系统进行流量累计计算并自动生成相应报告。80年代末，计算机硬件、软件、特别是网络、通信的发展，管道运输行业均配置了先进的SCADA系统，如“东营-黄岛输油管道”是我国第一条实现全线自动化技术的输油管道，该管道是与加拿大努法公司联合设计的，代表了当时世界先进水平。此后，进入90年代后，通过对世界先进技术的消化和吸收，运用国内自己的技术力量先后设计和编制了以站控为主的花土沟-格尔木输油管道；轮南-库尔勒输油管道；鄯善-乌鲁木齐输气管道；陕甘宁气田-西安输气管道；陕甘宁气田-北京输气管道；陕甘宁气田-银川输气管道等。11.1油气长输管道SCADA系统概述11.1.1SCADA系统概述近20年来，随着4C(Computer,Control,Communication,CRT)技术的发展，先进的监控和数据采集系统（SupervisoryControlandDataAcquisition），简称SCADA系统，广泛用于电网、水网、输油气管网、智能建筑等领域，通过主机和以微处理器为基础的远程终端装置RTU、PLC(或其它输入/输出设备的通信收集数据，实现整个工业网络的监控，从而保证系统的安全运作及优化控制。监控和数据采集(SCADA)系统的主要组成部分是：远程终端设备(RTU)、主站计算机(包括硬件和软件)、操作人员数据显示和控制盘及有关的外围设备。目前SCADA系统突出的特点是具有集散控制功能和自我诊断、冗余、备用计算机。SCADA系统已由集中控制、集中管理发展成集散控制、集中管理的方式。主机更多地用作数据采集与分析，常常不必以实时的方式运行。而由“智能”远程终端装置（RTU）配上先进的软件在现场进行集散式控制。图11-1和图11-2分别为传统和新型SCADA系统。图11-1传统SCADA系统图11-2新型SCADA系统SCADA系统的基本部分是远距离终端设备（RTU）。它是系统中的关键性装置，是对运行着的生产现场进行监控的最通用的设备，具有对现场工况进行最佳控制的能力，目前正朝着分散型智能方向发展。这是实现管道自动监控的首要突破点，是一项重要的硬件开发任务。SCADA系统是用工业上普遍接受的标准所制约的组件块组合起来的，其组合构成因工程而异，因对工程控制功能的要求而异，因对计算机系统的建立方式而异。这个系统是不能够购买定型的，对任何一条管道都存在一个新开发的过程，包括它的硬件组成及软件系列。这项工作应在国内成立一个专业性的SCADA技术研究开发机构来进行。这是一项重要的系统软硬件开发业务。建立SCADA系统的整套计算机系统，所用的微型计算机是一种大规模集成电路技术，功能齐全，使用方便，易于扩展。用一台小型计算机作为主机，配备多台以微处理机为基础的远程终端装置，即组成具有远距离数据采集和显示的、人机对话的、远程控制及数据处理功能的SCADA系统。计算机硬件组成之后，与之配套使用的系列软件开发，即成为该管道独具特点的SCADA系统所必需；系列软件的主要部分包括：基本SCADA软件、支持软件和应用软件。而具体管道的应用软件又可以包罗万象，用来体现该管道所特有的复杂要求。SCADA系统的构成有检测装置、数据采集与就地控制装置（RTU）、中央主控站、通信系统及软件。SCADA...
