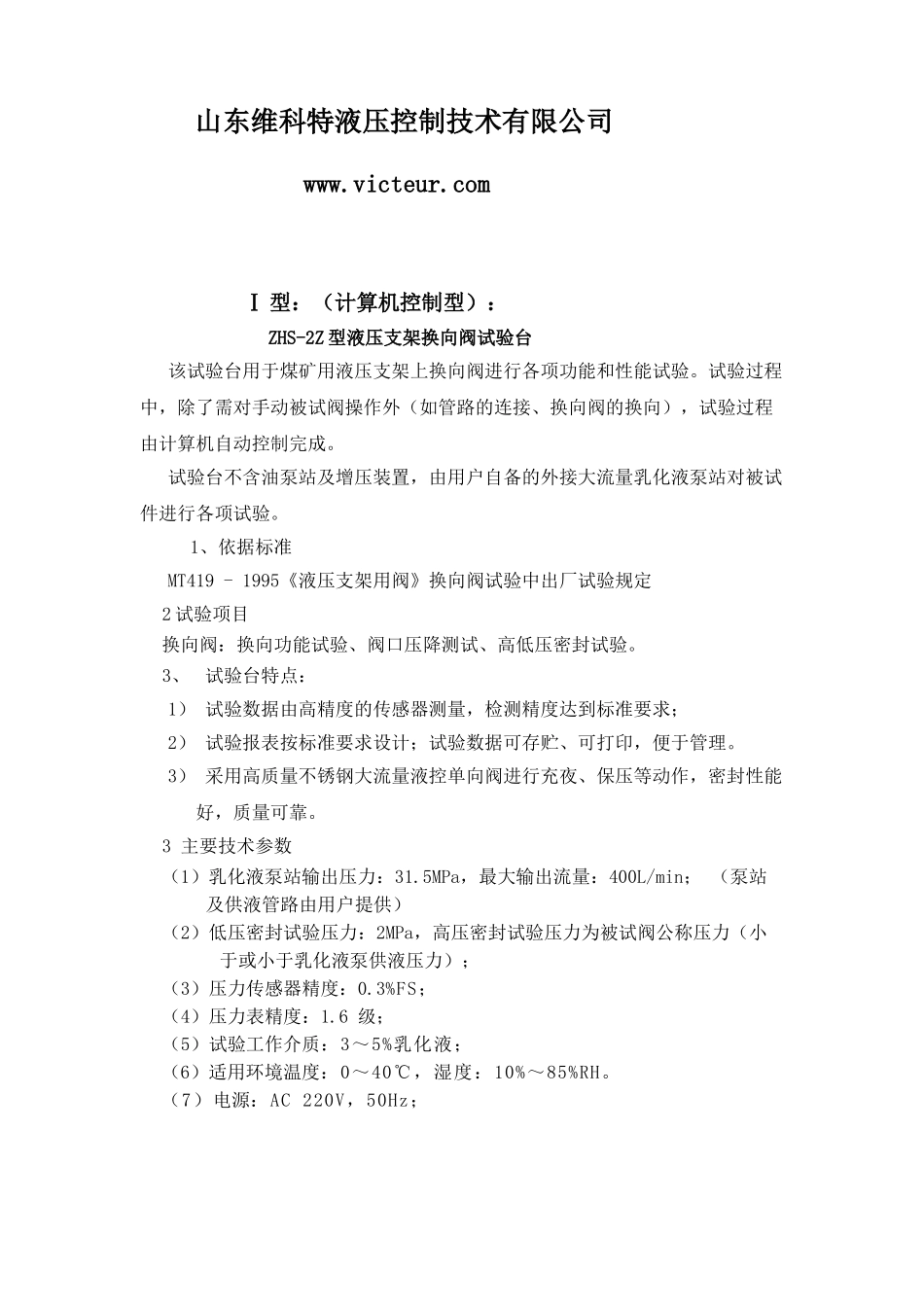

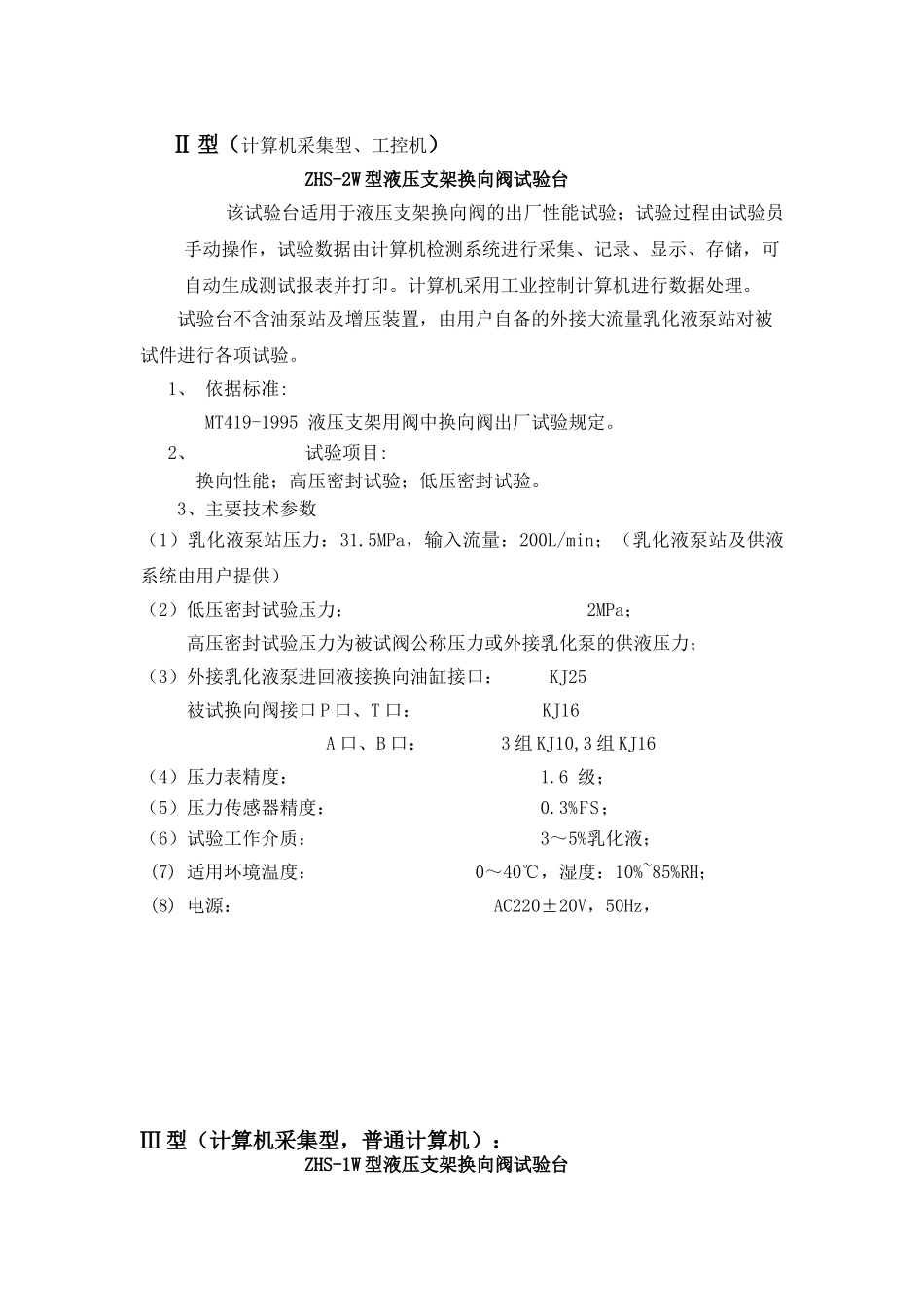

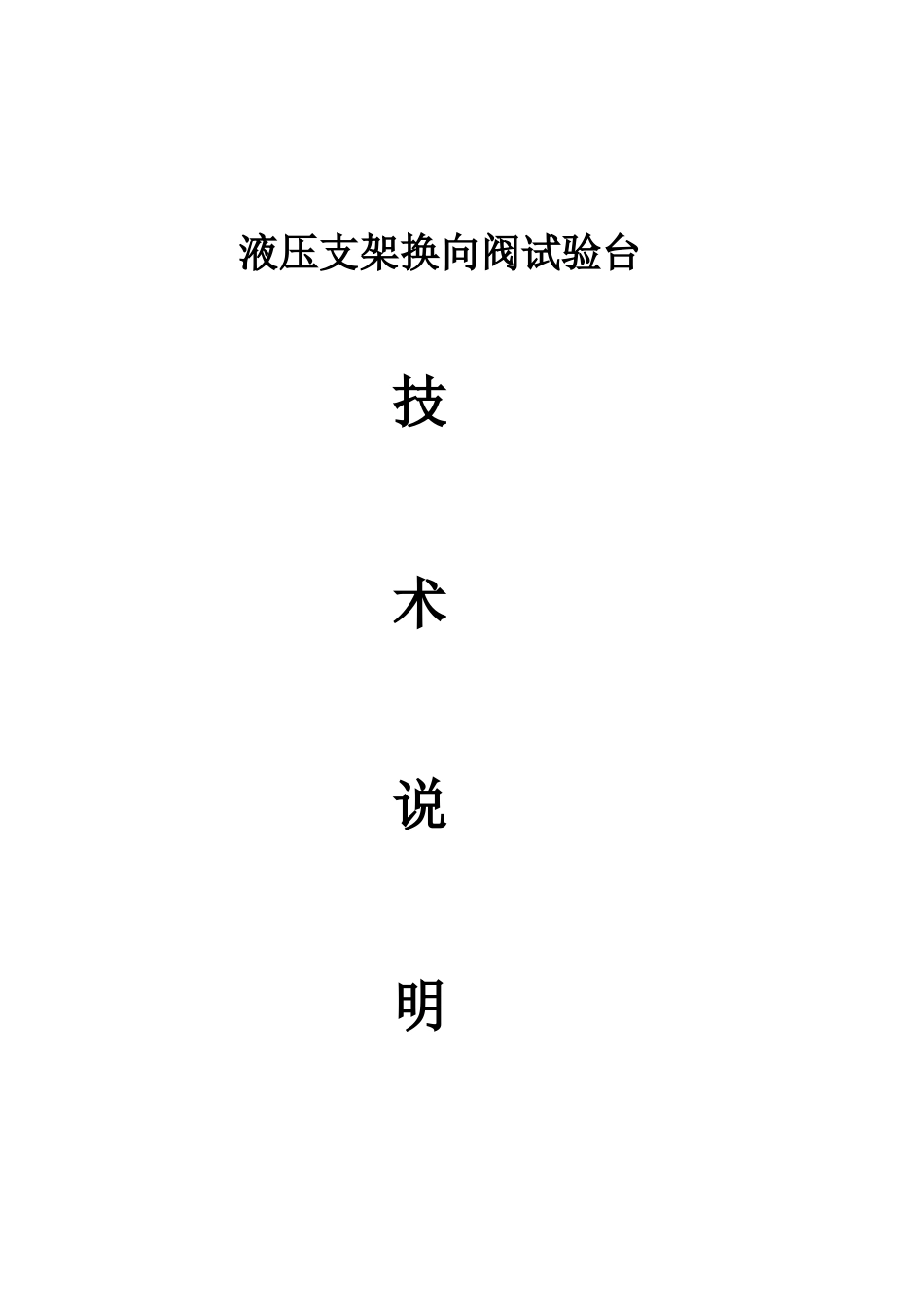

液压支架换向阀试验台技术说明山东维科特液压控制技术有限公司www.victeur.comⅠ型：（计算机控制型）：ZHS-2Z型液压支架换向阀试验台该试验台用于煤矿用液压支架上换向阀进行各项功能和性能试验。试验过程中，除了需对手动被试阀操作外（如管路的连接、换向阀的换向），试验过程由计算机自动控制完成。试验台不含油泵站及增压装置，由用户自备的外接大流量乳化液泵站对被试件进行各项试验。1、依据标准MT419-1995《液压支架用阀》换向阀试验中出厂试验规定2试验项目换向阀：换向功能试验、阀口压降测试、高低压密封试验。3、试验台特点：1）试验数据由高精度的传感器测量，检测精度达到标准要求；2）试验报表按标准要求设计；试验数据可存贮、可打印，便于管理。3）采用高质量不锈钢大流量液控单向阀进行充夜、保压等动作，密封性能好，质量可靠。3主要技术参数（1）乳化液泵站输出压力：31.5MPa，最大输出流量：400L/min；（泵站及供液管路由用户提供）（2）低压密封试验压力：2MPa，高压密封试验压力为被试阀公称压力（小于或小于乳化液泵供液压力）；（3）压力传感器精度：0.3%FS；（4）压力表精度：1.6级；（5）试验工作介质：3～5%乳化液；（6）适用环境温度：0～40℃，湿度：10%～85%RH。（7）电源：AC220V，50Hz；Ⅱ型（计算机采集型、工控机）ZHS-2W型液压支架换向阀试验台该试验台适用于液压支架换向阀的出厂性能试验；试验过程由试验员手动操作，试验数据由计算机检测系统进行采集、记录、显示、存储，可自动生成测试报表并打印。计算机采用工业控制计算机进行数据处理。试验台不含油泵站及增压装置，由用户自备的外接大流量乳化液泵站对被试件进行各项试验。1、依据标准:MT419-1995液压支架用阀中换向阀出厂试验规定。2、试验项目:换向性能；高压密封试验；低压密封试验。3、主要技术参数（1）乳化液泵站压力：31.5MPa，输入流量：200L/min；（乳化液泵站及供液系统由用户提供）（2）低压密封试验压力：2MPa；高压密封试验压力为被试阀公称压力或外接乳化泵的供液压力；（3）外接乳化液泵进回液接换向油缸接口：KJ25被试换向阀接口P口、T口：KJ16A口、B口：3组KJ10,3组KJ16（4）压力表精度：1.6级；（5）压力传感器精度：0.3%FS；（6）试验工作介质：3～5%乳化液；(7)适用环境温度：0～40℃，湿度：10%~85%RH；(8)电源：AC220±20V，50Hz，Ⅲ型（计算机采集型，普通计算机）：ZHS-1W型液压支架换向阀试验台该试验台适用于液压支架换向阀的出厂性能试验；试验过程由试验员手动操作，试验数据由计算机检测系统进行采集、记录、显示、存储，可自动生成测试报表并打印。计算机采用普通商用计算机进行数据处理，不含电控柜。试验台不含油泵站及增压装置，由用户自备的外接大流量乳化液泵站对被试件进行各项试验。3、依据标准:MT419-1995液压支架用阀中换向阀出厂试验规定。4、试验项目:换向性能；高压密封试验；低压密封试验。3、主要技术参数（1）乳化液泵站压力：31.5MPa，输入流量：200L/min；（乳化液泵站及供液系统由用户提供）（2）低压密封试验压力：2MPa；高压密封试验压力为被试阀公称压力或外接乳化泵的供液压力；（3）外接乳化液泵进回液接换向油缸接口：KJ25被试换向阀接口P口、T口：KJ16A口、B口：3组KJ10,3组KJ16（4）压力表精度：1.6级；（5）压力传感器精度：0.3%FS；（6）试验工作介质：3～5%乳化液；(7)适用环境温度：0～40℃，湿度：10%~85%RH；(8)电源：AC220±20V，50Hz，Ⅳ型（手动试验台、无计算机）：ZHS-1S型液压支架换向阀试验台该试验台适用于液压支架换向阀的出厂性能试验；试验过程由试验员手动操作，试验台不含计算机，试验数据由操作人员人工读取，人工记录，人工判别。试验台不含油泵站及增压装置，由用户自备的外接大流量乳化液泵站对被试件进行各项试验。1、依据标准:MT419-1995液压支架用阀中换向阀出厂试验规定。2、试验项目:换向性能；高压密封试验；低压密封试验。3、主要技术参数（1）乳化液泵站压力：31.5MPa，输入流量：200L/min；（乳化液泵站及供液系统由用户提供）（2）低压密封试验压力：2MPa；高压密封试验压力为被试阀公称...
