异种金属激光焊接关键问题研究VIP专享VIP免费

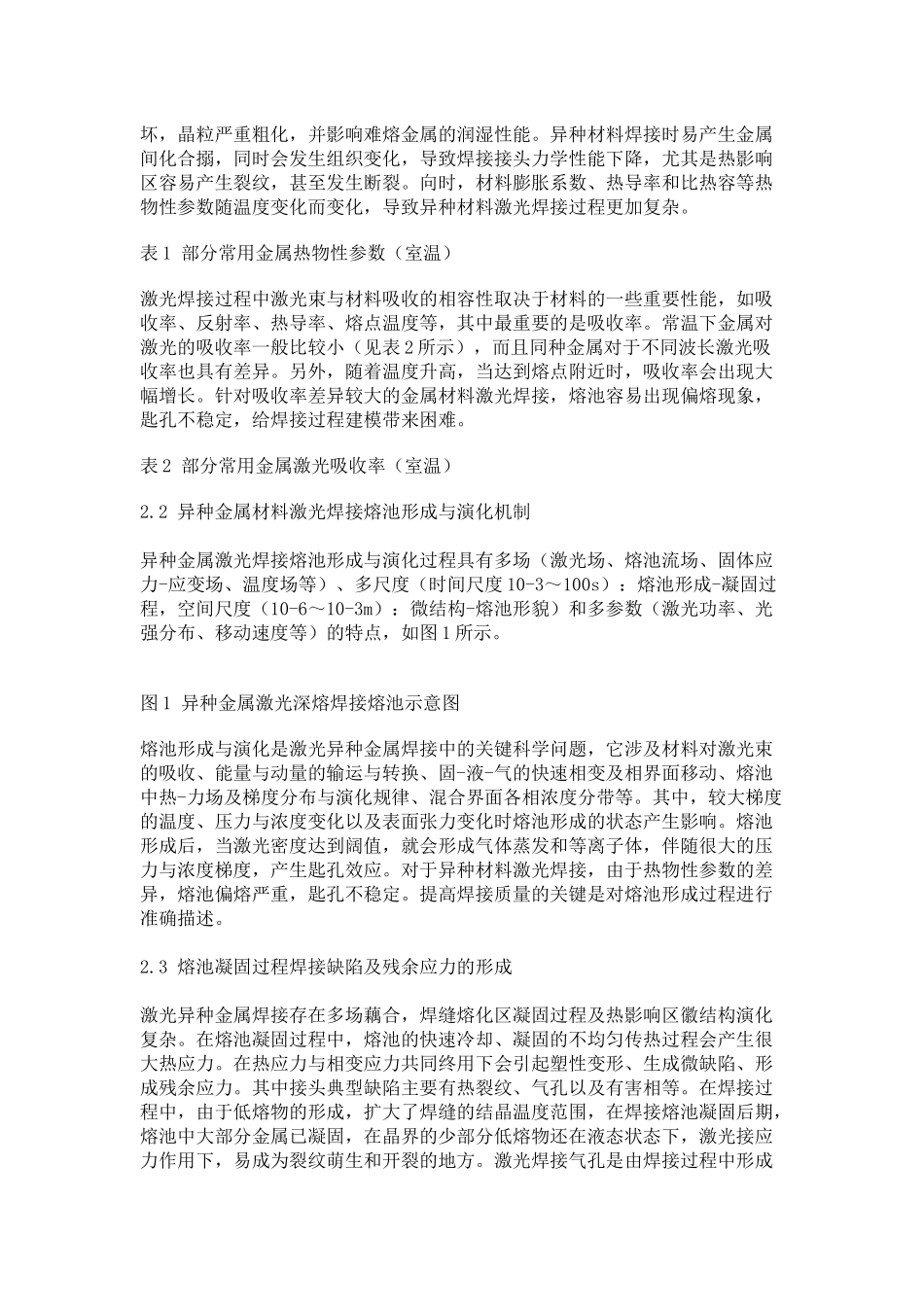

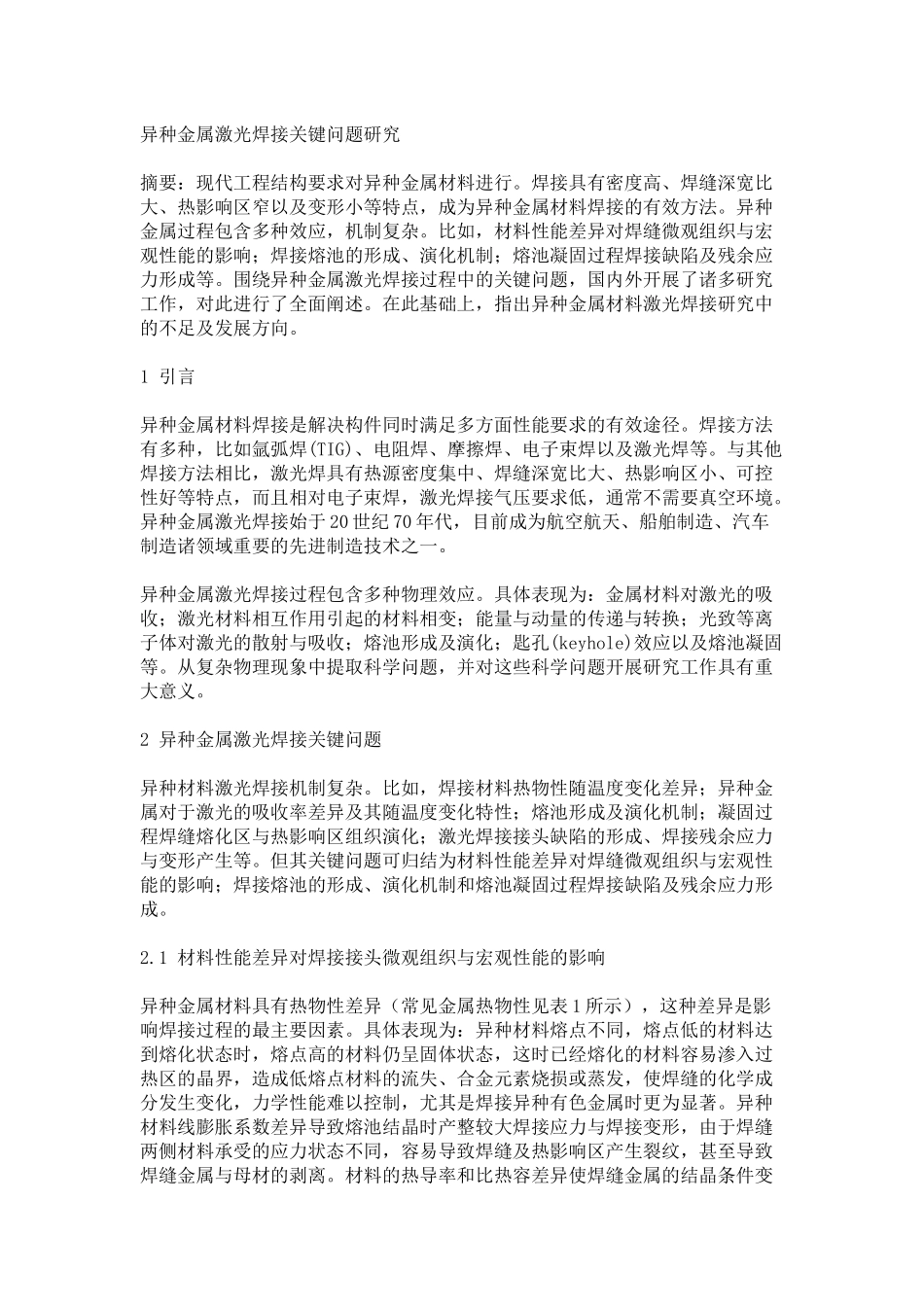

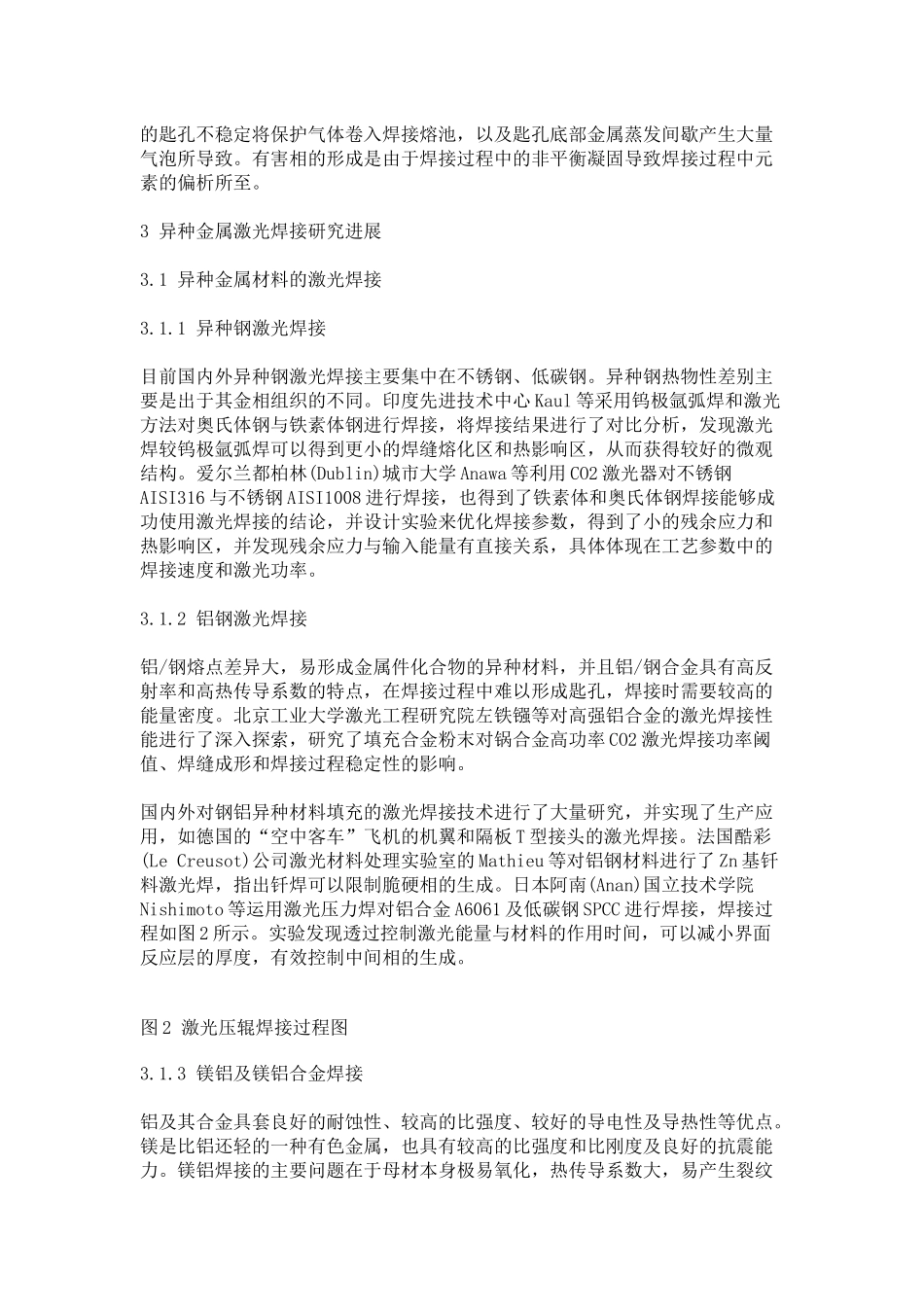

异种金属激光焊接关键问题研究摘要：现代工程结构要求对异种金属材料进行。焊接具有密度高、焊缝深宽比大、热影响区窄以及变形小等特点，成为异种金属材料焊接的有效方法。异种金属过程包含多种效应，机制复杂。比如，材料性能差异对焊缝微观组织与宏观性能的影响；焊接熔池的形成、演化机制；熔池凝固过程焊接缺陷及残余应力形成等。围绕异种金属激光焊接过程中的关键问题，国内外开展了诸多研究工作，对此进行了全面阐述。在此基础上，指出异种金属材料激光焊接研究中的不足及发展方向。1引言异种金属材料焊接是解决构件同时满足多方面性能要求的有效途径。焊接方法有多种，比如氩弧焊(TIG)、电阻焊、摩擦焊、电子束焊以及激光焊等。与其他焊接方法相比，激光焊具有热源密度集中、焊缝深宽比大、热影响区小、可控性好等特点，而且相对电子束焊，激光焊接气压要求低，通常不需要真空环境。异种金属激光焊接始于20世纪70年代，目前成为航空航天、船舶制造、汽车制造诸领域重要的先进制造技术之一。异种金属激光焊接过程包含多种物理效应。具体表现为：金属材料对激光的吸收；激光材料相互作用引起的材料相变；能量与动量的传递与转换；光致等离子体对激光的散射与吸收；熔池形成及演化；匙孔(keyhole)效应以及熔池凝固等。从复杂物理现象中提取科学问题，并对这些科学问题开展研究工作具有重大意义。2异种金属激光焊接关键问题异种材料激光焊接机制复杂。比如，焊接材料热物性随温度变化差异；异种金属对于激光的吸收率差异及其随温度变化特性；熔池形成及演化机制；凝固过程焊缝熔化区与热影响区组织演化；激光焊接接头缺陷的形成、焊接残余应力与变形产生等。但其关键问题可归结为材料性能差异对焊缝微观组织与宏观性能的影响；焊接熔池的形成、演化机制和熔池凝固过程焊接缺陷及残余应力形成。2.1材料性能差异对焊接接头微观组织与宏观性能的影响异种金属材料具有热物性差异（常见金属热物性见表1所示），这种差异是影响焊接过程的最主要因素。具体表现为：异种材料熔点不同，熔点低的材料达到熔化状态时，熔点高的材料仍呈固体状态，这时已经熔化的材料容易渗入过热区的晶界，造成低熔点材料的流失、合金元素烧损或蒸发，使焊缝的化学成分发生变化，力学性能难以控制，尤其是焊接异种有色金属时更为显著。异种材料线膨胀系数差异导致熔池结晶时产整较大焊接应力与焊接变形，由于焊缝两侧材料承受的应力状态不同，容易导致焊缝及热影响区产生裂纹，甚至导致焊缝金属与母材的剥离。材料的热导率和比热容差异使焊缝金属的结晶条件变坏，晶粒严重粗化，并影响难熔金属的润湿性能。异种材料焊接时易产生金属间化合搦，同时会发生组织变化，导致焊接接头力学性能下降，尤其是热影响区容易产生裂纹，甚至发生断裂。向时，材料膨胀系数、热导率和比热容等热物性参数随温度变化而变化，导致异种材料激光焊接过程更加复杂。表1部分常用金属热物性参数（室温）激光焊接过程中激光束与材料吸收的相容性取决于材料的一些重要性能，如吸收率、反射率、热导率、熔点温度等，其中最重要的是吸收率。常温下金属对激光的吸收率一般比较小（见表2所示），而且同种金属对于不同波长激光吸收率也具有差异。另外，随着温度升高，当达到熔点附近时，吸收率会出现大幅增长。针对吸收率差异较大的金属材料激光焊接，熔池容易出现偏熔现象，匙孔不稳定，给焊接过程建模带来困难。表2部分常用金属激光吸收率（室温）2.2异种金属材料激光焊接熔池形成与演化机制异种金属激光焊接熔池形成与演化过程具有多场（激光场、熔池流场、固体应力-应变场、温度场等）、多尺度（时间尺度10-3～100s）：熔池形成-凝固过程，空间尺度（10-6～10-3m）：微结构-熔池形貌）和多参数（激光功率、光强分布、移动速度等）的特点，如图1所示。图1异种金属激光深熔焊接熔池示意图熔池形成与演化是激光异种金属焊接中的关键科学问题，它涉及材料对激光束的吸收、能量与动量的输运与转换、固-液-气的快速相变及相界面移动、熔池中热-力场及梯度分布与演化规律、混合界面各相浓度分带等。其中，较大梯度的温度、压力与浓度变化以及...
