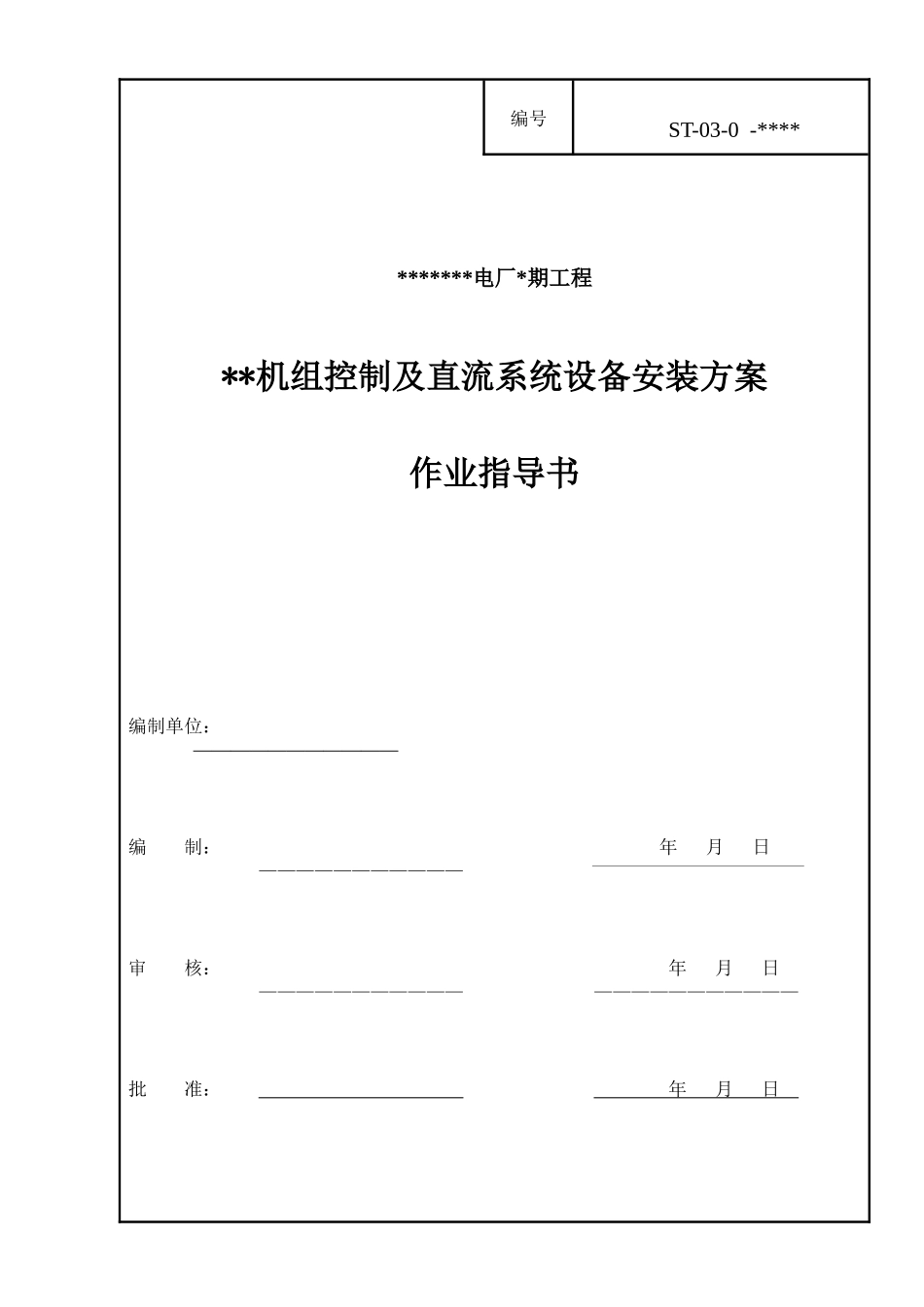

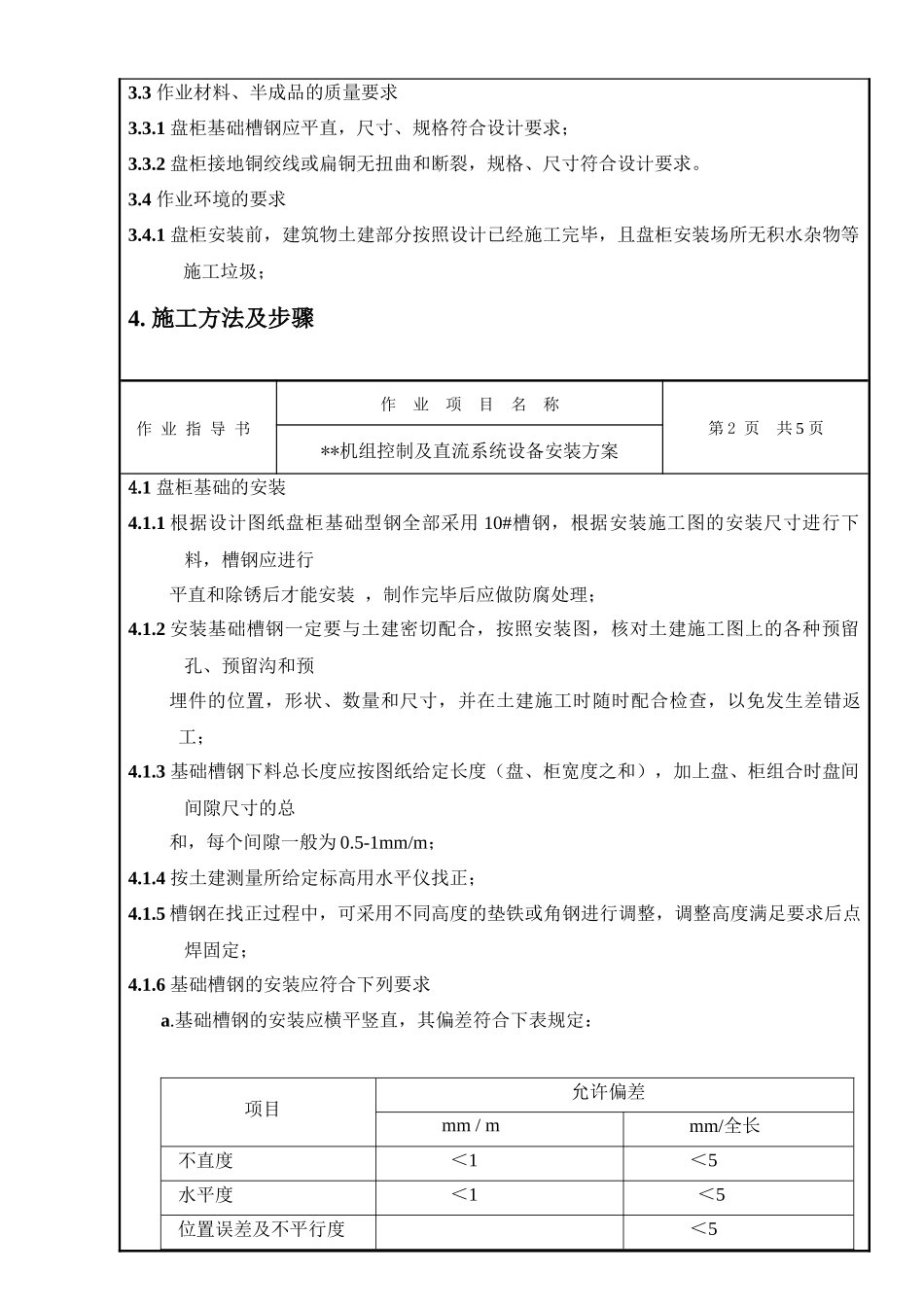

编号ST-03-0-***********电厂*期工程**机组控制及直流系统设备安装方案作业指导书编制单位：———————————编制：年月日———————————审核：年月日——————————————————————批准：年月日****公司******电厂项目经理部作业指导书作业项目名称第1页共5页***机组控制及直流系统设备安装方案1.工程概况*****电厂*期（2X600MW）燃煤机组*机控制及直流系统设备主要布置在集中控制楼；其中控制、保护屏有对全厂电源系统的控制和保护功能，直流系统分两个电压等级（110V和220V）,110V主要为控制和保护系统提供可靠的电源，220V直流电源主要用于直流电动机。本工程#3机组还设有220V直流蓄电池1组、110V直流蓄电池2组，做为直流负荷的备用电源，其安装方案见****电厂#3机《蓄电池安装作业指导书》。控制及保护盘柜安装包括：控保屏23块，分别布置在汽机间6.7米层和集控楼继电器室内。直流屏安装14块，布置在集控楼0米层直流配电间内。2.作业劳动力安排劳动力安排：班长1名，技术员1名，组长2名，技工5名，临时工人8人。3.作业条件3.1作业人员的要求3.1.1施工作业人员具备必要的电气理论知识及操作技术；3.1.2所有参加施工的作业人员必须经过安全教育，施工前经过安全技术交底；3.2作业机械、工器具、仪器、仪表的要求3.2.1施工用电焊机、手枪电钻等电动工具使用前应认真检查，电焊机外壳必须可靠接地，各种电动工具应按安全规程的有关规定进行检查，确保电动工具安全状态良好；3.2.2绕线器必须采用3芯电缆，绕线器外壳应采用保护接地，漏电保护试验按钮应动作可靠；3.2.3手动式液压叉车应无漏油现象，升降及推行状态良好；3.2.4钢丝绳及捆绑绳子无断股，钢丝绳直径符合盘柜最大起重量要求；3.3作业材料、半成品的质量要求3.3.1盘柜基础槽钢应平直，尺寸、规格符合设计要求；3.3.2盘柜接地铜绞线或扁铜无扭曲和断裂，规格、尺寸符合设计要求。3.4作业环境的要求3.4.1盘柜安装前，建筑物土建部分按照设计已经施工完毕，且盘柜安装场所无积水杂物等施工垃圾；4.施工方法及步骤作业指导书作业项目名称第2页共5页**机组控制及直流系统设备安装方案4.1盘柜基础的安装4.1.1根据设计图纸盘柜基础型钢全部采用10#槽钢，根据安装施工图的安装尺寸进行下料，槽钢应进行平直和除锈后才能安装，制作完毕后应做防腐处理；4.1.2安装基础槽钢一定要与土建密切配合，按照安装图，核对土建施工图上的各种预留孔、预留沟和预埋件的位置，形状、数量和尺寸，并在土建施工时随时配合检查，以免发生差错返工；4.1.3基础槽钢下料总长度应按图纸给定长度（盘、柜宽度之和），加上盘、柜组合时盘间间隙尺寸的总和，每个间隙一般为0.5-1mm/m；4.1.4按土建测量所给定标高用水平仪找正；4.1.5槽钢在找正过程中，可采用不同高度的垫铁或角钢进行调整，调整高度满足要求后点焊固定；4.1.6基础槽钢的安装应符合下列要求a.基础槽钢的安装应横平竖直，其偏差符合下表规定：项目允许偏差mm/mmm/全长不直度＜1＜5水平度＜1＜5位置误差及不平行度＜5b.400V抽屉式盘、直流盘及其它固定式低压盘的基础应高出抹平地面10mm；c.小车式开关柜的基础与抹平地面平齐。4.1.7每排盘、柜基础槽钢全部找正后，应根据设计图纸全面核对尺寸，符合要求后将点焊点正式焊接固定；4.1.8盘柜基础槽钢应有明显的可靠接地，接地点不少于2点；4.1.9基础槽钢与配电室接地线采用扁钢连接。4.2盘、柜运输前的准备工作4.2.1根据安装图纸上盘柜的大小尺寸及安装位置，在土建施工过程中，与土建配合留出便于盘柜安装就位的通道；作业指导书作业项目名称第3页共5页**机组控制及直流系统设备安装方案4.2.2盘柜到货后,首先对盘柜进行开箱检查。核对盘柜型号、数量及KKS编码。检查外表工艺应符合要求、柜内元件配置符合设计，并作好记录。同时检查技术资料、合格证及附件应齐全完整；4.2.3准备8t汽车吊及5t平板拖车，钢丝绳、捆绑绳子、手动液压叉车及手拉葫芦；4.2.4检查运输道路应平整坚实，否则应进行修补。4.3运输和搬运4.3.1盘柜运输：核对安装位置及盘柜的型号、KKS编码，按照先、后顺序进行运输，用棕绳绑扎牢固。车速...
