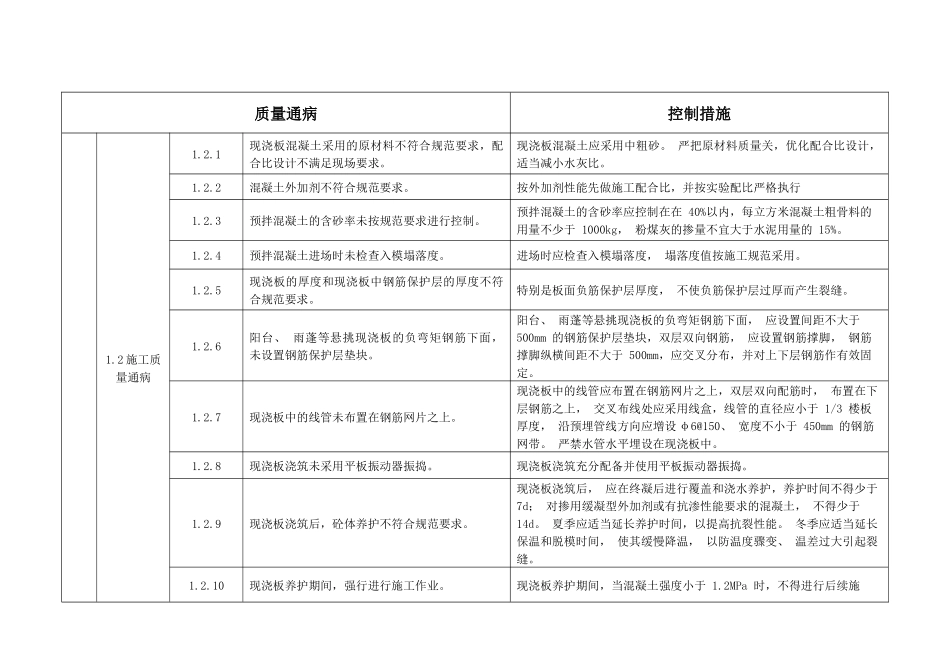

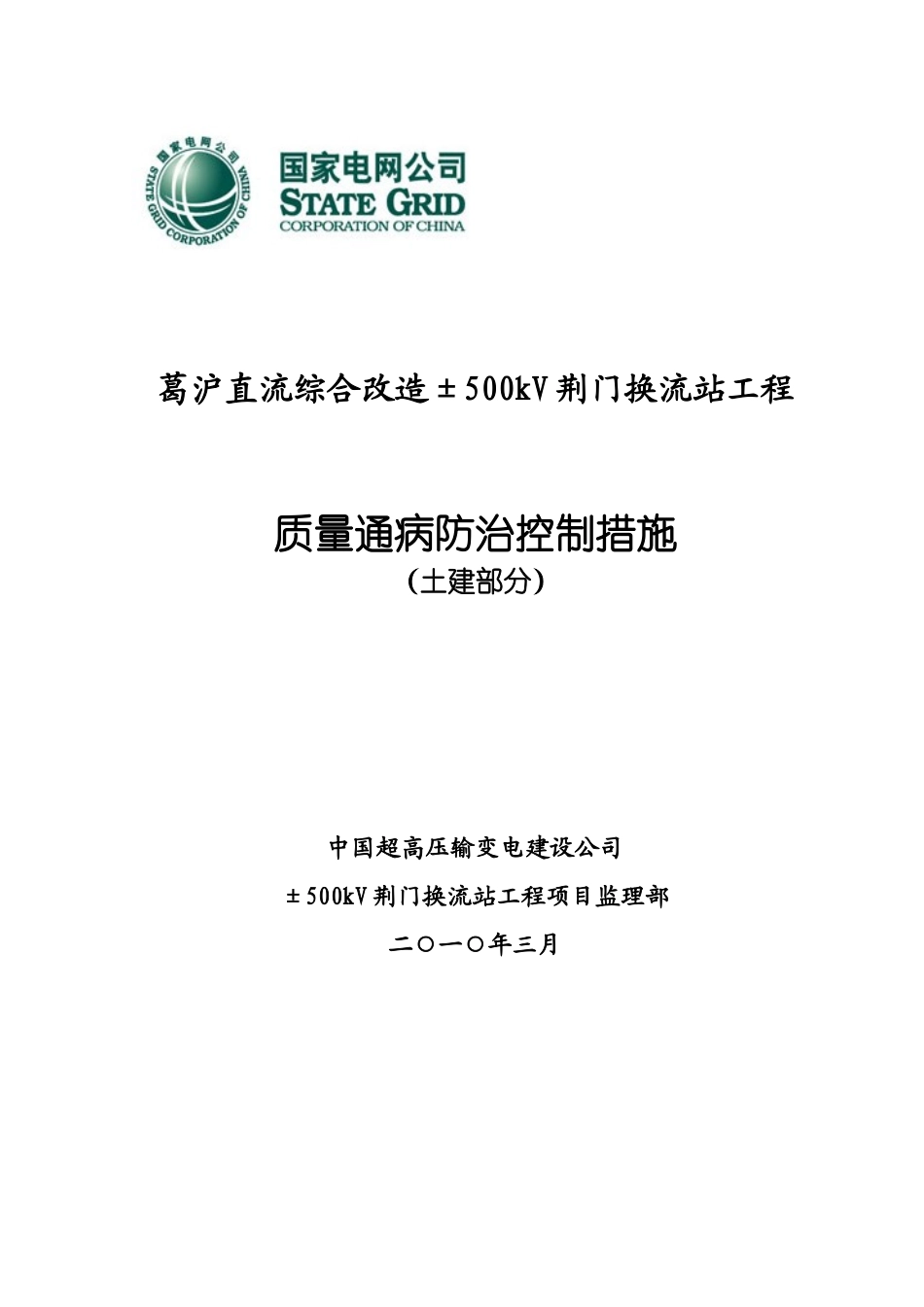

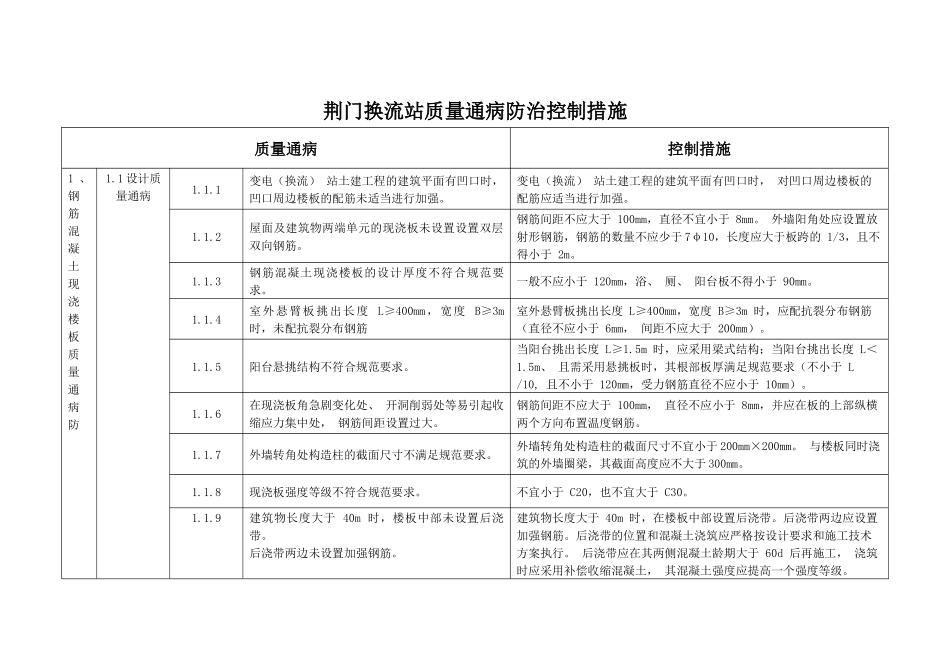

葛沪直流综合改造±500kV荆门换流站工程质量通病防治控制措施（土建部分）中国超高压输变电建设公司±500kV荆门换流站工程项目监理部二○一○年三月荆门换流站质量通病防治控制措施质量通病控制措施1、钢筋混凝土现浇楼板质量通病防1.1设计质量通病1.1.1变电（换流）站土建工程的建筑平面有凹口时，凹口周边楼板的配筋未适当进行加强。变电（换流）站土建工程的建筑平面有凹口时，对凹口周边楼板的配筋应适当进行加强。1.1.2屋面及建筑物两端单元的现浇板未设置设置双层双向钢筋。钢筋间距不应大于100mm，直径不宜小于8mm。外墙阳角处应设置放射形钢筋，钢筋的数量不应少于7φ10，长度应大于板跨的1/3，且不得小于2m。1.1.3钢筋混凝土现浇楼板的设计厚度不符合规范要求。一般不应小于120mm，浴、厕、阳台板不得小于90mm。1.1.4室外悬臂板挑出长度L≥400mm，宽度B≥3m时，未配抗裂分布钢筋室外悬臂板挑出长度L≥400mm，宽度B≥3m时，应配抗裂分布钢筋（直径不应小于6mm，间距不应大于200mm）。1.1.5阳台悬挑结构不符合规范要求。当阳台挑出长度L≥1.5m时，应采用梁式结构；当阳台挑出长度L＜1.5m、且需采用悬挑板时，其根部板厚满足规范要求（不小于L/10,且不小于120mm，受力钢筋直径不应小于10mm）。1.1.6在现浇板角急剧变化处、开洞削弱处等易引起收缩应力集中处，钢筋间距设置过大。钢筋间距不应大于100mm，直径不应小于8mm，并应在板的上部纵横两个方向布置温度钢筋。1.1.7外墙转角处构造柱的截面尺寸不满足规范要求。外墙转角处构造柱的截面尺寸不宜小于200mm×200mm。与楼板同时浇筑的外墙圈梁，其截面高度应不大于300mm。1.1.8现浇板强度等级不符合规范要求。不宜小于C20，也不宜大于C30。1.1.9建筑物长度大于40m时，楼板中部未设置后浇带。后浇带两边未设置加强钢筋。建筑物长度大于40m时，在楼板中部设置后浇带。后浇带两边应设置加强钢筋。后浇带的位置和混凝土浇筑应严格按设计要求和施工技术方案执行。后浇带应在其两侧混凝土龄期大于60d后再施工，浇筑时应采用补偿收缩混凝土，其混凝土强度应提高一个强度等级。质量通病控制措施1.2施工质量通病1.2.1现浇板混凝土采用的原材料不符合规范要求，配合比设计不满足现场要求。现浇板混凝土应采用中粗砂。严把原材料质量关，优化配合比设计，适当减小水灰比。1.2.2混凝土外加剂不符合规范要求。按外加剂性能先做施工配合比，并按实验配比严格执行1.2.3预拌混凝土的含砂率未按规范要求进行控制。预拌混凝土的含砂率应控制在在40%以内，每立方米混凝土粗骨料的用量不少于1000kg，粉煤灰的掺量不宜大于水泥用量的15%。1.2.4预拌混凝土进场时未检查入模塌落度。进场时应检查入模塌落度，塌落度值按施工规范采用。1.2.5现浇板的厚度和现浇板中钢筋保护层的厚度不符合规范要求。特别是板面负筋保护层厚度，不使负筋保护层过厚而产生裂缝。1.2.6阳台、雨蓬等悬挑现浇板的负弯矩钢筋下面，未设置钢筋保护层垫块。阳台、雨蓬等悬挑现浇板的负弯矩钢筋下面，应设置间距不大于500mm的钢筋保护层垫块，双层双向钢筋，应设置钢筋撑脚，钢筋撑脚纵横间距不大于500mm，应交叉分布，并对上下层钢筋作有效固定。1.2.7现浇板中的线管未布置在钢筋网片之上。现浇板中的线管应布置在钢筋网片之上，双层双向配筋时，布置在下层钢筋之上，交叉布线处应采用线盒，线管的直径应小于1/3楼板厚度，沿预埋管线方向应增设φ6@150、宽度不小于450mm的钢筋网带。严禁水管水平埋设在现浇板中。1.2.8现浇板浇筑未采用平板振动器振捣。现浇板浇筑充分配备并使用平板振动器振捣。1.2.9现浇板浇筑后，砼体养护不符合规范要求。现浇板浇筑后，应在终凝后进行覆盖和浇水养护，养护时间不得少于7d；对掺用缓凝型外加剂或有抗渗性能要求的混凝土，不得少于14d。夏季应适当延长养护时间，以提高抗裂性能。冬季应适当延长保温和脱模时间，使其缓慢降温，以防温度骤变、温差过大引起裂缝。1.2.10现浇板养护期间，强行进行施工作业。现浇板养护期间，当混凝土强度小于1.2MPa时，不得进行后续施质量通病控制措施工。当混凝土强度小于10MPa时，不得在现浇板上吊运、堆放重...
