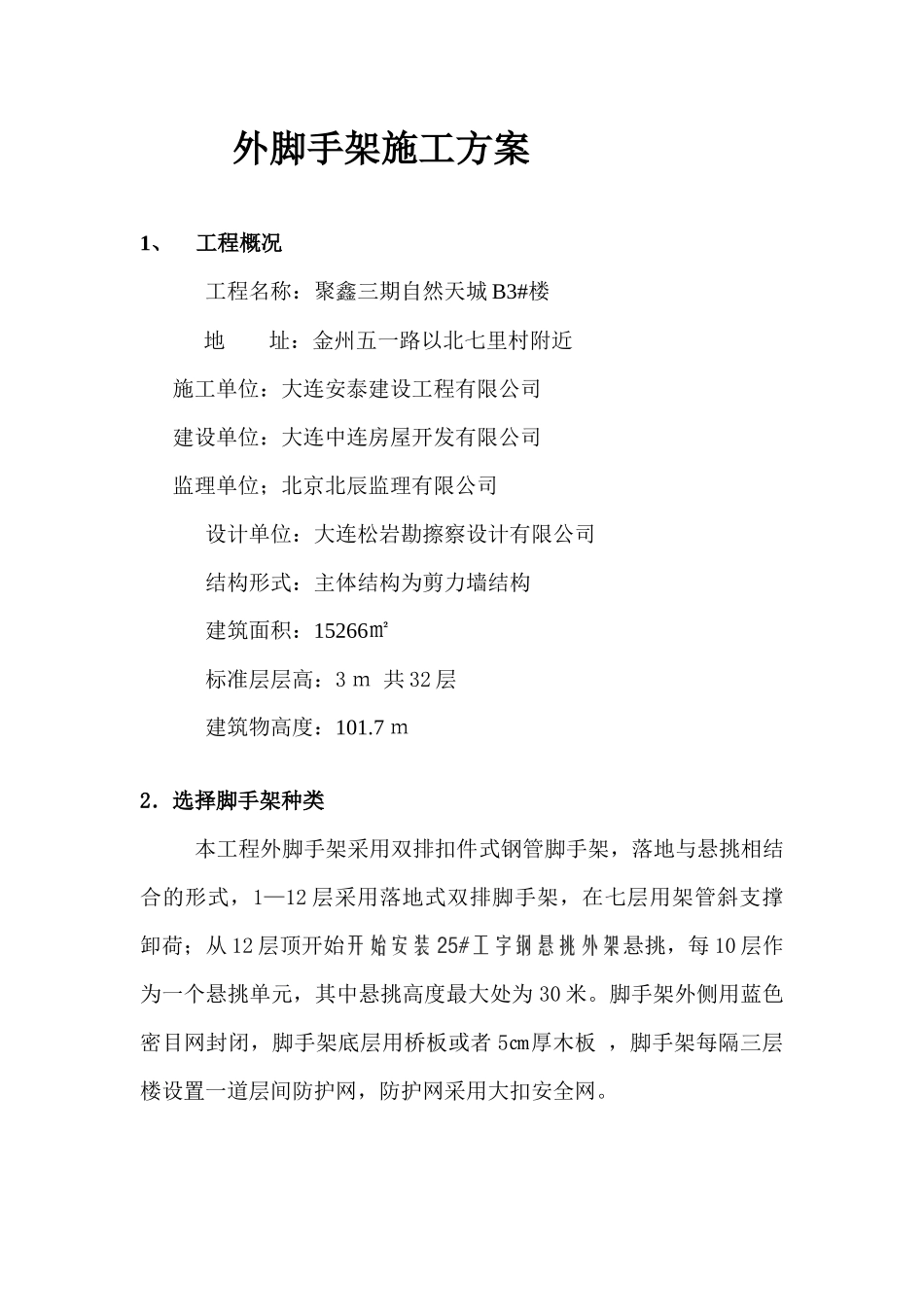

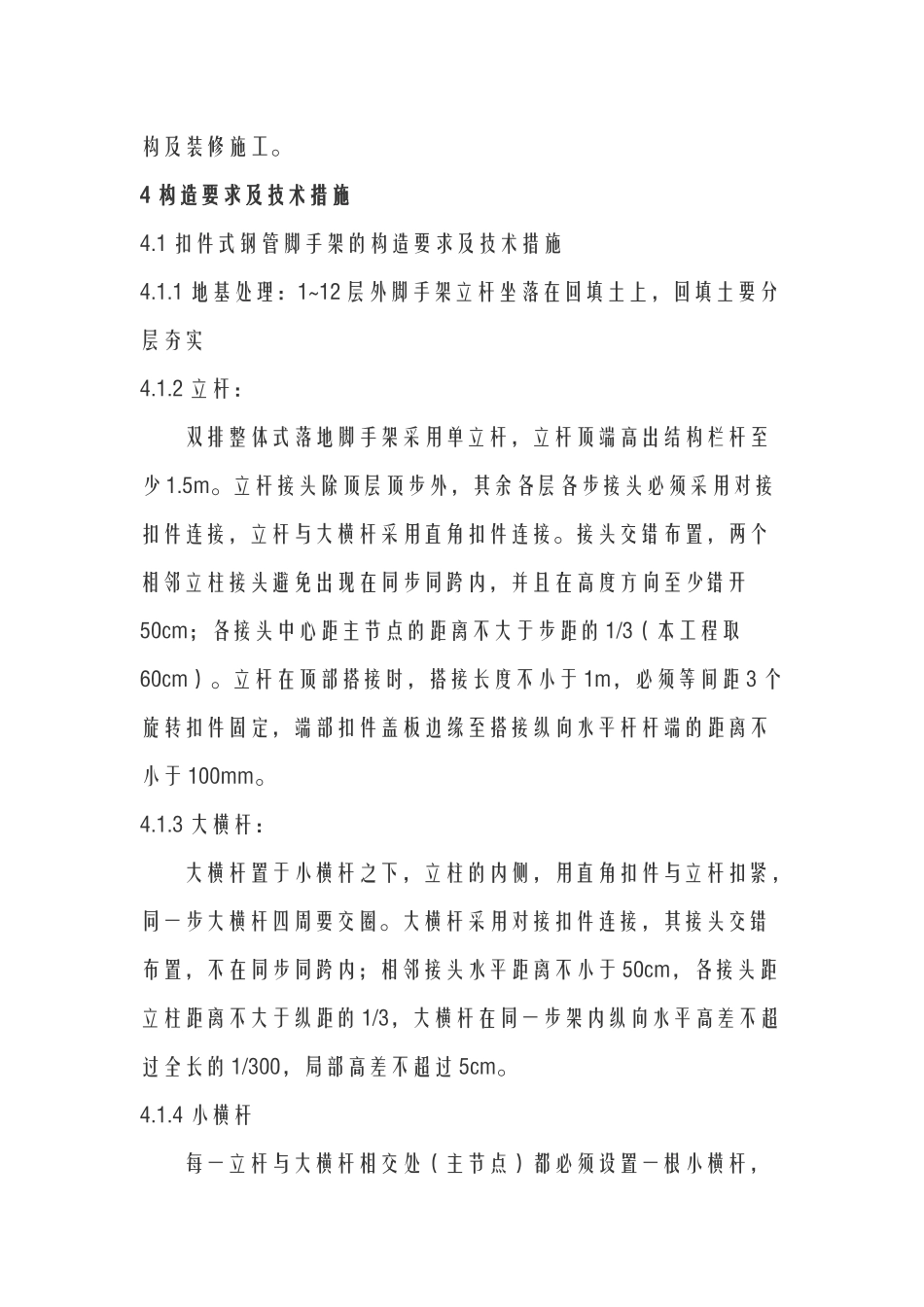

外脚手架施工方案1、工程概况工程名称：聚鑫三期自然天城B3#楼地址：金州五一路以北七里村附近施工单位：大连安泰建设工程有限公司建设单位：大连中连房屋开发有限公司监理单位；北京北辰监理有限公司设计单位：大连松岩勘擦察设计有限公司结构形式：主体结构为剪力墙结构建筑面积：15266㎡标准层层高：3ｍ共32层建筑物高度：101.7ｍ2．选择脚手架种类本工程外脚手架采用双排扣件式钢管脚手架，落地与悬挑相结合的形式，1—12层采用落地式双排脚手架，在七层用架管斜支撑卸荷；从12层顶开始开始安装25#工字钢悬挑外架悬挑，每10层作为一个悬挑单元，其中悬挑高度最大处为30米。脚手架外侧用蓝色密目网封闭，脚手架底层用桥板或者5㎝厚木板，脚手架每隔三层楼设置一道层间防护网，防护网采用大扣安全网。3、施工部署3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“无重大伤亡及消防、机械事故，一般事故频率控制在3‰以内”安全生产目标的必然保障，也是我项目部安全文明施工的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：宋昌杰——负责协调工作副组长：徐忠敏——现场施工总指挥高杰——技术指导组员：柳成林——现场施工协调王晓辉——现场施工组织张文清——现场安全检查、验收3.2外架设计总体思路结合本工程结构形式、实际施工特点，脚手架施工及使用划分为两个阶段：地上1～12层结构施工及装修阶段：待基础回填完成以后，搭设落地双排脚手架，脚手架基础坐落在回填土上的，回填土分层夯实后垫50*200*4000木板做立杆垫脚板，脚手架内立杆距离结构墙面300mm，立杆纵距1500mm，横距1050mm，步距1800mm。地上13层以上主体结构施工及装修阶段：从12层顶结构板面开始安装25#工字钢悬挑钢梁，采用悬挑外脚手架进行上部主体结构及装修施工。4构造要求及技术措施4.1扣件式钢管脚手架的构造要求及技术措施4.1.1地基处理：1~12层外脚手架立杆坐落在回填土上，回填土要分层夯实4.1.2立杆：双排整体式落地脚手架采用单立杆，立杆顶端高出结构栏杆至少1.5m。立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3（本工程取60cm）。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。4.1.3大横杆：大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3，大横杆在同一步架内纵向水平高差不超过全长的1/300，局部高差不超过5cm。4.1.4小横杆每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1根小横杆，最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。4.1.5纵、横向扫地杆：纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。4.1.6剪刀撑：本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在45°～60°之间，斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2～4个扣节点。所有固定点距主节点距离不大于15cm。最下端的剪刀...
