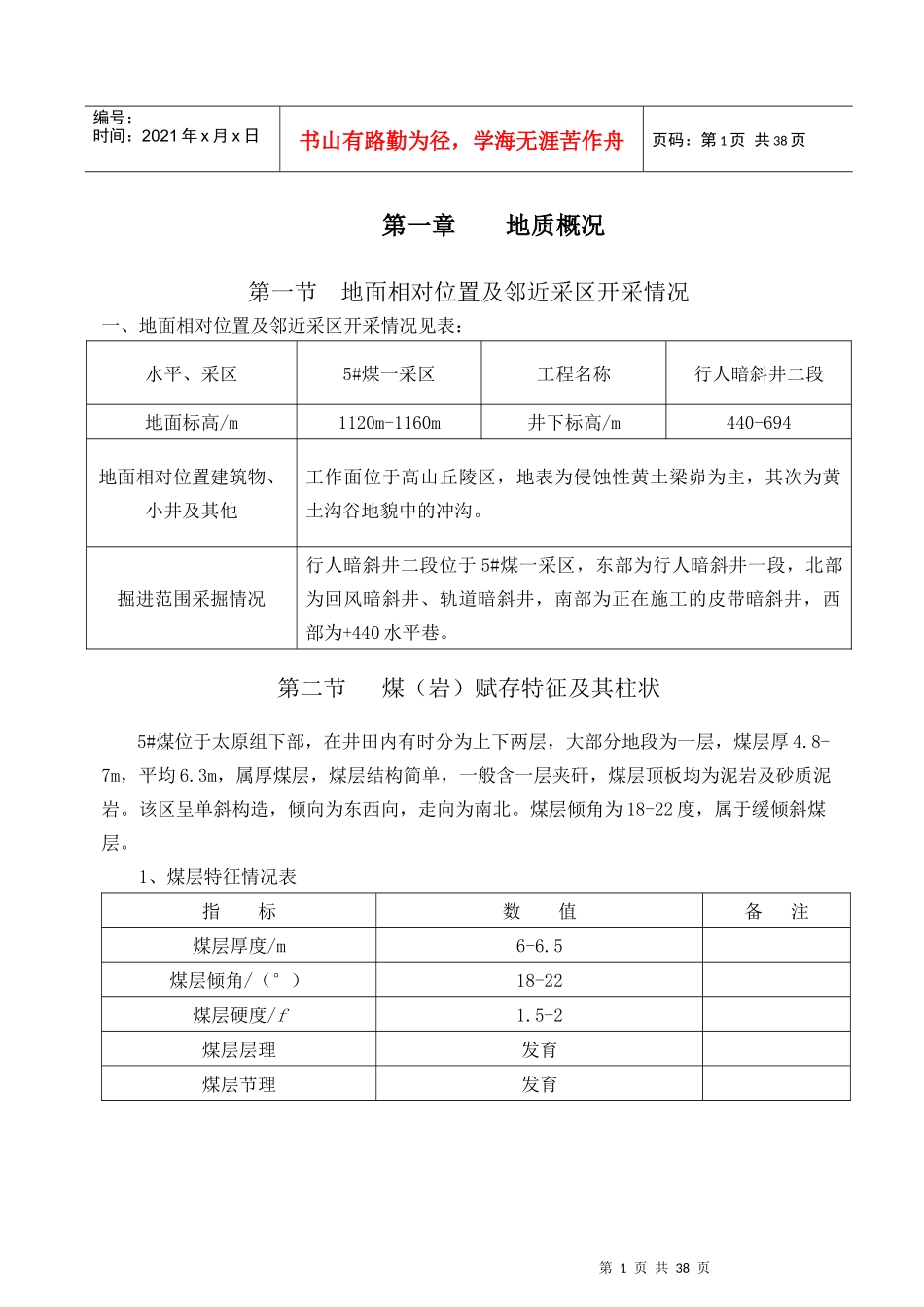

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页第一章地质概况第一节地面相对位置及邻近采区开采情况一、地面相对位置及邻近采区开采情况见表：水平、采区5#煤一采区工程名称行人暗斜井二段地面标高/m1120m-1160m井下标高/m440-694地面相对位置建筑物、小井及其他工作面位于高山丘陵区，地表为侵蚀性黄土梁峁为主，其次为黄土沟谷地貌中的冲沟。掘进范围采掘情况行人暗斜井二段位于5#煤一采区，东部为行人暗斜井一段，北部为回风暗斜井、轨道暗斜井，南部为正在施工的皮带暗斜井，西部为+440水平巷。第二节煤（岩）赋存特征及其柱状5#煤位于太原组下部，在井田内有时分为上下两层，大部分地段为一层，煤层厚4.8-7m，平均6.3m，属厚煤层，煤层结构简单，一般含一层夹矸，煤层顶板均为泥岩及砂质泥岩。该区呈单斜构造，倾向为东西向，走向为南北。煤层倾角为18-22度，属于缓倾斜煤层。1、煤层特征情况表指标数值备注煤层厚度/m6-6.5煤层倾角/（°）18-22煤层硬度/f1.5-2煤层层理发育煤层节理发育第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页2、巷道穿越的岩（煤）层状况（自下而上）3、煤（岩）层综合柱状（后附综合柱状图，见图一）第三节地质构造根据回风暗斜井、轨道暗斜井实际揭露的断层情况分析，工作面在掘进工程中预计会遇到落差为3-6m断层6条，落差为1-3m断层4条，对巷道施工有很大的影响。预计断层特征一览表岩石类别厚度/m岩性特征砂岩7.28m浅灰色,水平层理发育,含密致炭质条纹,成分以石英为主,泥质结构.泥岩1.67m黑色,泥质结构,块状,泥质成分,含植物化石.砂岩2.35m灰黑色,细粒状,可见透镜装层理,下部含较多炭质条纹,成分以石英为主,硅质胶结,性硬.5#煤2.02m黑色条纹是黑褐色,沥青光泽,呈暗亮型煤,内生裂隙不发育,窄条带状构造,有较多黄铁矿,呈薄膜状充填裂隙间。炭质泥岩1.86m灰黑色,块状,节理不发育。5#煤2.02m黑色,条纹是黑褐色,沥青光泽,呈暗亮型煤,内生裂隙不发育,窄条带状结构,有较多的黄铁矿,呈薄膜状充满裂隙间.其上为1.44m的半暗型煤,中间为一层0.39m的炭质泥岩夹矸,下为0.62的呈粉状半暗型煤。砂岩13.8m浅灰色,粉沙质结构,脉状透镜状层理发育,含大量炭质条纹及植物化石碎片。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页第四节水文地质情况1、顶板含水情况工作面主要含水层为二叠系砂岩裂隙水，该含水层成份以石英为主，分选中等，次棱角状，含水性好，全区联系，厚度为14.5m左右。单位涌水量0.00012-0.0022L/sm∙。2、底板含水情况石炭系上统太原组灰岩岩溶裂隙含水岩组：该含水岩组由两层相邻的灰岩组成，全区分布，位于10号煤之上，致密坚硬，块状，节理裂隙发育，上下层均厚皆为3.5m。单位涌水量0.0009-1.073L/sm∙。该巷道为穿层巷道，在施工过程中主要穿越砂岩、泥岩、灰岩6层岩石，对二叠系砂岩裂隙含水层造成破坏，因此在施工过程中需加强排水系统管理及水文地质资料收集。3、涌水量的预测：利用充填系数法：K=Q/A，涌水量系数法：q=Q/FS，以及解析法、回归分析法综合考虑，预计工作面正常涌水量1-3m3/h，最大涌水量5-8m3/h。第五节瓦斯、煤尘、煤层自燃发火情况构造名称性质走向倾向倾角落差影响程度F109正断层N10°W80°75°6m对掘进有很大影响F121正断层N8°E98°65°6m对掘进有很大影响F131正断层S4°W274°64°1.2m对掘进没有影响F132正断层S2°W272°80°3.3m对掘进有很大影响F138正断层N60°W330°89°2m对掘进有影响不大F140正断层N10°W80°53°3m对掘进有很大影响F141正断层N60°W330°85°3.5m对掘进有很大影响F145正断层N15°E105°28°1.1m对掘进没有影响F149正断层N30°W60°71°3.5m对掘进有很大影响F167正断层N5°W85°83°1.1m对掘进没有影响第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页第六节地质预报及提示1、工作面的顶板水主要来自二叠系的砂岩裂隙水顺锚杆（索）孔渗入到工作面，由于巷道是下山掘进，在施工中要加强排水管理...
