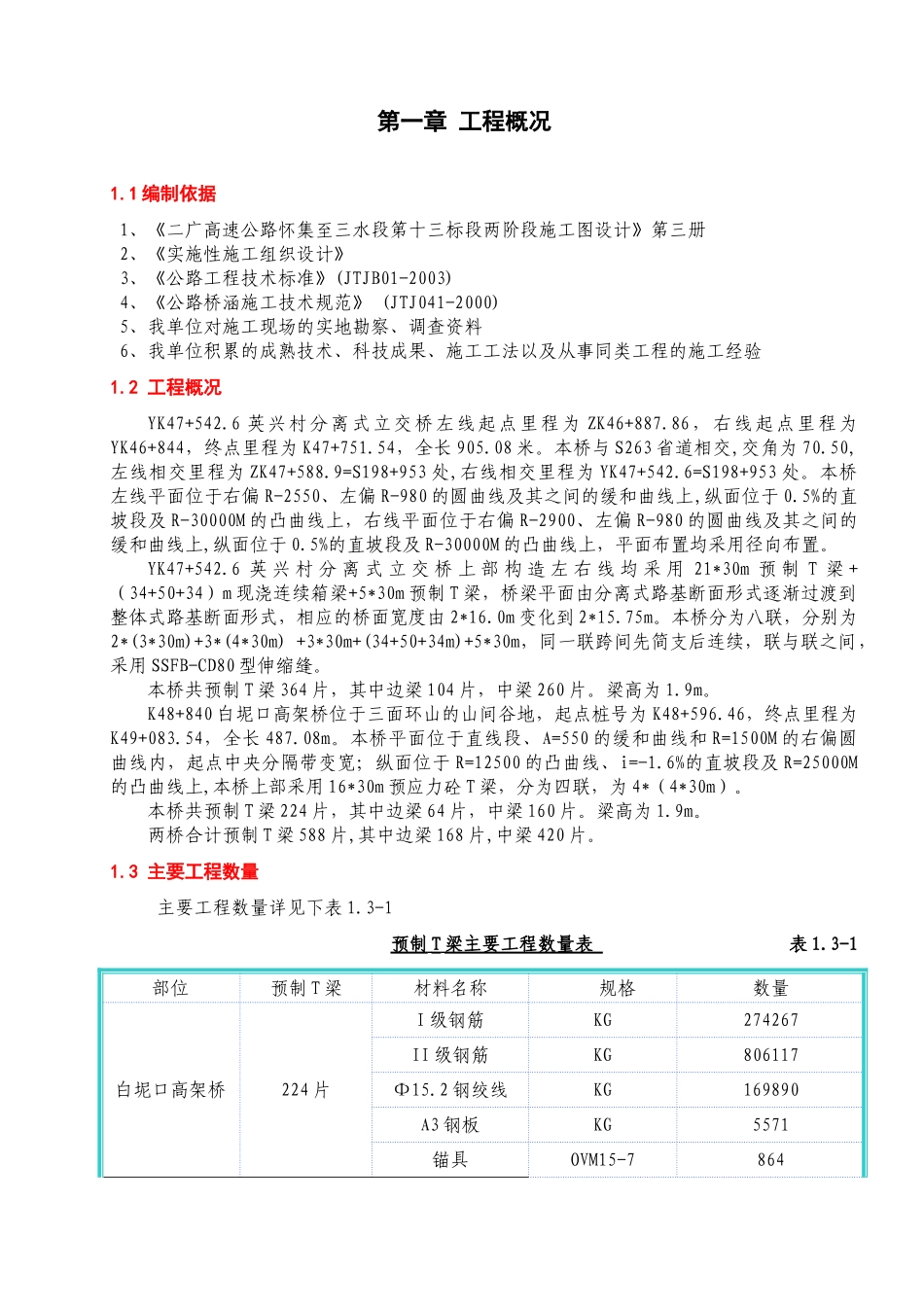

第一章工程概况1.1编制依据1、《二广高速公路怀集至三水段第十三标段两阶段施工图设计》第三册2、《实施性施工组织设计》3、《公路工程技术标准》(JTJB01-2003)4、《公路桥涵施工技术规范》(JTJ041-2000)5、我单位对施工现场的实地勘察、调查资料6、我单位积累的成熟技术、科技成果、施工工法以及从事同类工程的施工经验1.2工程概况YK47+542.6英兴村分离式立交桥左线起点里程为ZK46+887.86，右线起点里程为YK46+844，终点里程为K47+751.54，全长905.08米。本桥与S263省道相交,交角为70.50,左线相交里程为ZK47+588.9=S198+953处,右线相交里程为YK47+542.6=S198+953处。本桥左线平面位于右偏R-2550、左偏R-980的圆曲线及其之间的缓和曲线上,纵面位于0.5%的直坡段及R-30000M的凸曲线上，右线平面位于右偏R-2900、左偏R-980的圆曲线及其之间的缓和曲线上,纵面位于0.5%的直坡段及R-30000M的凸曲线上，平面布置均采用径向布置。YK47+542.6英兴村分离式立交桥上部构造左右线均采用21*30m预制T梁+（34+50+34）m现浇连续箱梁+5*30m预制T梁，桥梁平面由分离式路基断面形式逐渐过渡到整体式路基断面形式，相应的桥面宽度由2*16.0m变化到2*15.75m。本桥分为八联，分别为2*(3*30m)+3*(4*30m)+3*30m+(34+50+34m)+5*30m，同一联跨间先简支后连续，联与联之间，采用SSFB-CD80型伸缩缝。本桥共预制T梁364片，其中边梁104片，中梁260片。梁高为1.9m。K48+840白坭口高架桥位于三面环山的山间谷地，起点桩号为K48+596.46，终点里程为K49+083.54，全长487.08m。本桥平面位于直线段、A=550的缓和曲线和R=1500M的右偏圆曲线内，起点中央分隔带变宽；纵面位于R=12500的凸曲线、i=-1.6%的直坡段及R=25000M的凸曲线上,本桥上部采用16*30m预应力砼T梁，分为四联，为4*（4*30m）。本桥共预制T梁224片，其中边梁64片，中梁160片。梁高为1.9m。两桥合计预制T梁588片,其中边梁168片,中梁420片。1.3主要工程数量主要工程数量详见下表1.3-1预制T梁主要工程数量表表1.3-1部位预制T梁材料名称规格数量白坭口高架桥224片I级钢筋KG274267II级钢筋KG806117Φ15.2钢绞线KG169890A3钢板KG5571锚具OVM15-7864OVM15-8480波纹管Φ80mm19690砼C506203.2英兴村分离式高架桥364片I级钢筋kg448588II级钢筋kg1317623Φ15.2钢绞线kg276916A3钢板kg9750锚具OVM15-71376OVM15-8808波纹管Φ80mm32001.2砼C5010133.6第二章施工组织规划2.1总体规划预制场的建设及生产是整个标段的节点，任务重，工期紧，由桥梁一队负责施工，根据工程实际情况，经过方案反复比选,最后选定在K47+760～K48+040作为T梁预制场场地。预制场区段内布置20个制梁台座，T梁模板采用5套钢模板，采用2台65T龙门吊进行吊梁。混凝土采用运输车运输。T梁采用边制边架的方式进行。2.2施工资源配置2.2.1施工临时设施1、生活临建设施桥梁施工一队驻地设在K47+750线路右侧，租用民房600m2作为办公及生活用场所，负责预制场的建设及T梁施工。2、钢筋加工场地预制场钢筋加工场设在路基K47+880～K47+940路线左侧加宽空地上，负责T梁钢筋的制作加工。3、拌和站前期采用在263省道K197+100左侧项目经理部后面设置的100m3/h拌合站，占地约4500m2，供应施工用砼。路基基本成型后,在预制场怀集端K48+100处建设搅拌站,以保证预制场混凝土的供应。砼运输采用砼搅拌车运输，以确保运至施工现场砼的质量。4、供水、供电、通讯供水：砼拌合站采取接用山泉水，山泉水或经检测合格后作为施工和生活用水，并用水池蓄水的方法满足生产用水和T梁养护用水的要求。供电：从英兴村桥桥台引入。另外，为防止施工过程中突然停电或电力供应不足之需，配备250kW发电机1台。通讯：经理部和施工队设程控电话，施工现场利用移动电话和对讲机进行联系，项目部相关电脑开通网通。2.2.2主要技术与管理人员拟投入该分项工程管理的主要技术与管理人员如表2.2.2-1。主要管理及技术人员表表2.2.2-1序号姓名职务备注1白强项目经理2刘国顺生产副经理3刘盛辉总工程师4杨玉副总工程师5陈坚涛现场施工负责人6林鼎工程部长7罗沛合约部长8马耀鹏测量工程师9林志测量员10叶剑试验室主任11陈敬武试验工程师12郑绪东质检负责...
