有耐久性设计要求混凝土配合比设计与生产质量、施工质量控制VIP专享VIP免费

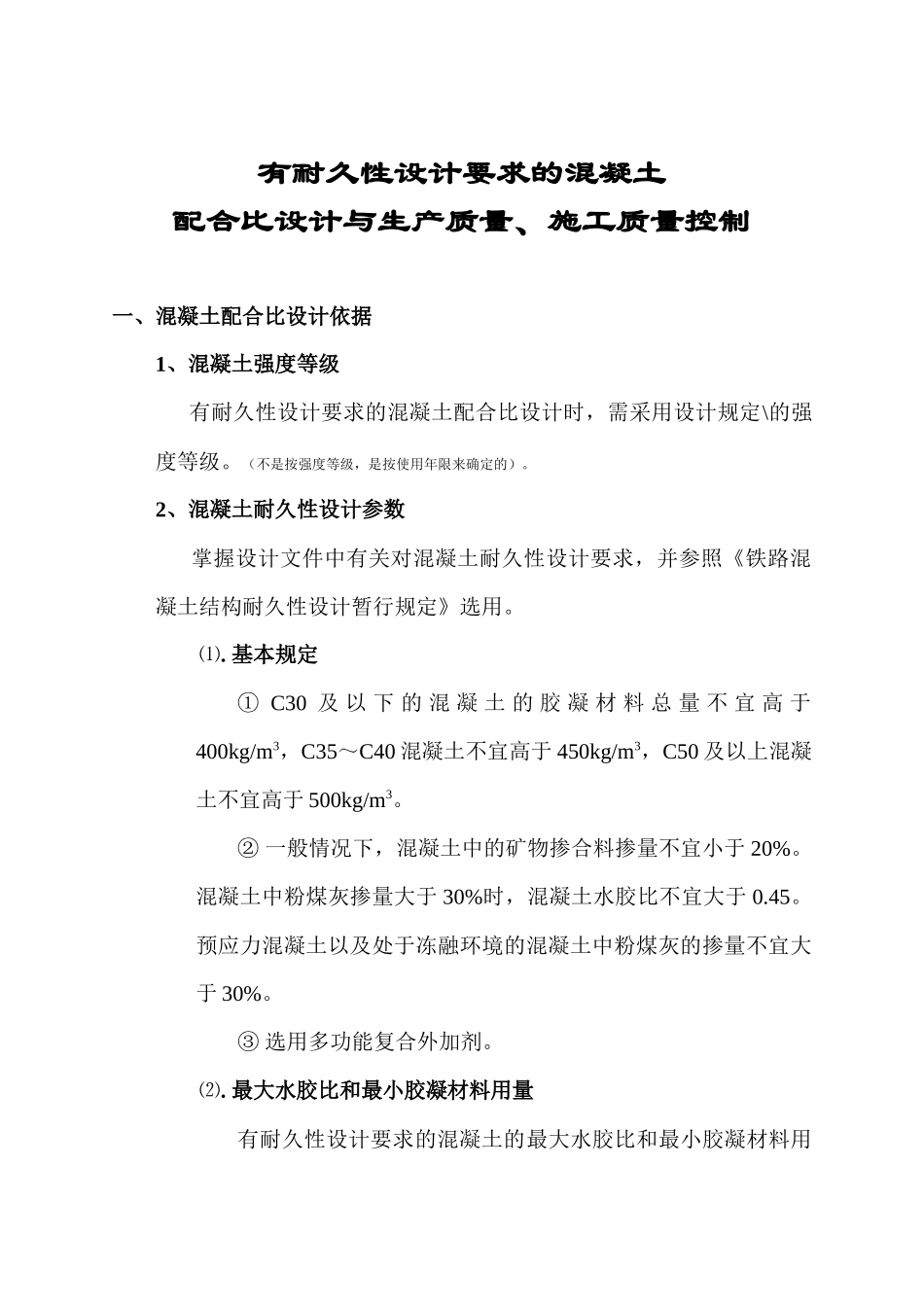

有耐久性设计要求的混凝土配合比设计与生产质量、施工质量控制一、混凝土配合比设计依据1、混凝土强度等级有耐久性设计要求的混凝土配合比设计时，需采用设计规定\的强度等级。（不是按强度等级，是按使用年限来确定的）。2、混凝土耐久性设计参数掌握设计文件中有关对混凝土耐久性设计要求，并参照《铁路混凝土结构耐久性设计暂行规定》选用。.⑴基本规定C30①及以下的混凝土的胶凝材料总量不宜高于400kg/m3，C35～C40混凝土不宜高于450kg/m3，C50及以上混凝土不宜高于500kg/m3。②一般情况下，混凝土中的矿物掺合料掺量不宜小于20%。混凝土中粉煤灰掺量大于30%时，混凝土水胶比不宜大于0.45。预应力混凝土以及处于冻融环境的混凝土中粉煤灰的掺量不宜大于30%。③选用多功能复合外加剂。.⑵最大水胶比和最小胶凝材料用量有耐久性设计要求的混凝土的最大水胶比和最小胶凝材料用量应符合表1～表3规定。表1钢筋混凝土及预应力钢筋混凝土的最大水胶比和最小胶凝材料用量（kg/m3）环境类别环境作用等级设计使用年限级别一（100年）二（60年）三（30年）最大水胶比最小胶凝材料用量最大水胶比最小胶凝材料用量最大水胶比最小胶凝材料用量碳化环境T10.552800.602600.65260T20.503000.552800.60260T30.453200.503000.50300氯盐环境L10.453200.503000.50300L20.403400.453200.45320L30.363600.403400.40340化学侵蚀环境H10.503000.552800.60260H20.453200.503000.50300H30.403400.453200.45320H40.363600.403400.40340冻融破坏环境D10.503000.552800.60260D20.453200.503000.50300D30.403400.453200.45320D40.363600.403400.40340磨蚀环境M10.503000.552800.60260M20.453200.503000.50300M30.403400.453200.45320表2素混凝土的最大水胶比和最小胶凝材料用量（kg/m3）环境类别环境作用等级设计使用年限级别一（100年）二（60年）三（30年）最大水胶比最小胶凝材料用量最大水胶比最小胶凝材料用量最大水胶比最小胶凝材料用量碳化环境T1、T2、T30.602800.652600.65260氯盐环境L1、L2、L30.602800.652600.65260化学侵蚀环境H10.503000.552800.60260H2※※0.503000.50300H3※※※※※※H4※※※※※※冻融破坏环境D10.503000.552800.60260D2※※0.503000.50300D3※※※※※※D4※※※※※※磨蚀环境M10.552800.602600.65260M20.503000.552800.60260M3※※0.503000.50300注：“※”表示不宜采用素混凝土结构。表3硫酸盐侵蚀环境下混凝土胶凝材料的要求环境作用等级水泥品种水泥熟料中的C3A含量（%）粉煤灰或磨细矿渣粉的掺量（%）最小胶凝材料用量（kg/m3）H1普通硅酸盐水泥≤8≥20300中抗硫酸盐硅酸盐水泥≤5—300H2普通硅酸盐水泥≤8≥25330中抗硫酸盐硅酸盐水泥≤5≥20300高抗硫酸盐硅酸盐水泥≤3—300H3、H4普通硅酸盐水泥≤6≥30360中抗硫酸盐硅酸盐水泥≤5≥25360高抗硫酸盐硅酸盐水泥≤3≥20360.⑶混凝土含气量有耐久性设计要求的混凝土的含气量应符合表4的规定。表4混凝土含气量要求环境条件无抗冻要求混凝土有抗冻要求混凝土D1D2、D3D4含气量（%）≥2.0≥4.0≥5.0≥5.5.⑷混凝土电通量q有耐久性设计要求的混凝土的电通量应符合表5～表7的规定。表5混凝土的电通量设计使用年限级别一（100年）二（60年）、三（30年）56d电通量（C）＜C30＜2000＜2500C30～C45＜1500＜2000≥C50＜1000＜1500注：本表是对所有有耐久性要求的混凝土的基本要求。当混凝土处于氯盐环境、化学侵蚀环境或冻融破坏环境时，混凝土的耐久性指标还应满足表6、表7的规定。（14、28、56天我们可以找出规律）。（砼梁一般＜1000、墩台身一般＜1500）。表6氯盐环境下混凝土的电通量设计使用年限级别一（100年）二（60年）、三（30年）环境作用等级L1L2、L3L1L2、L356d电通量（C）＜1000＜800＜1500＜1000表7化学侵蚀环境下混凝土的电通量设计使用年限级别一（100年）二（60年）、三（30年）环境作用等级H1、H2H3、H4H1、H2H3、H456d电通量（C）＜1200＜1000＜1500＜1000.⑸混凝土的抗冻性有耐久性设计要求的冻融破坏环境下的混凝土结构，混凝土的抗冻性应符合表8的规定。（混凝土的抗冻一百年≥F300次）快冻法。表8冻融破...
