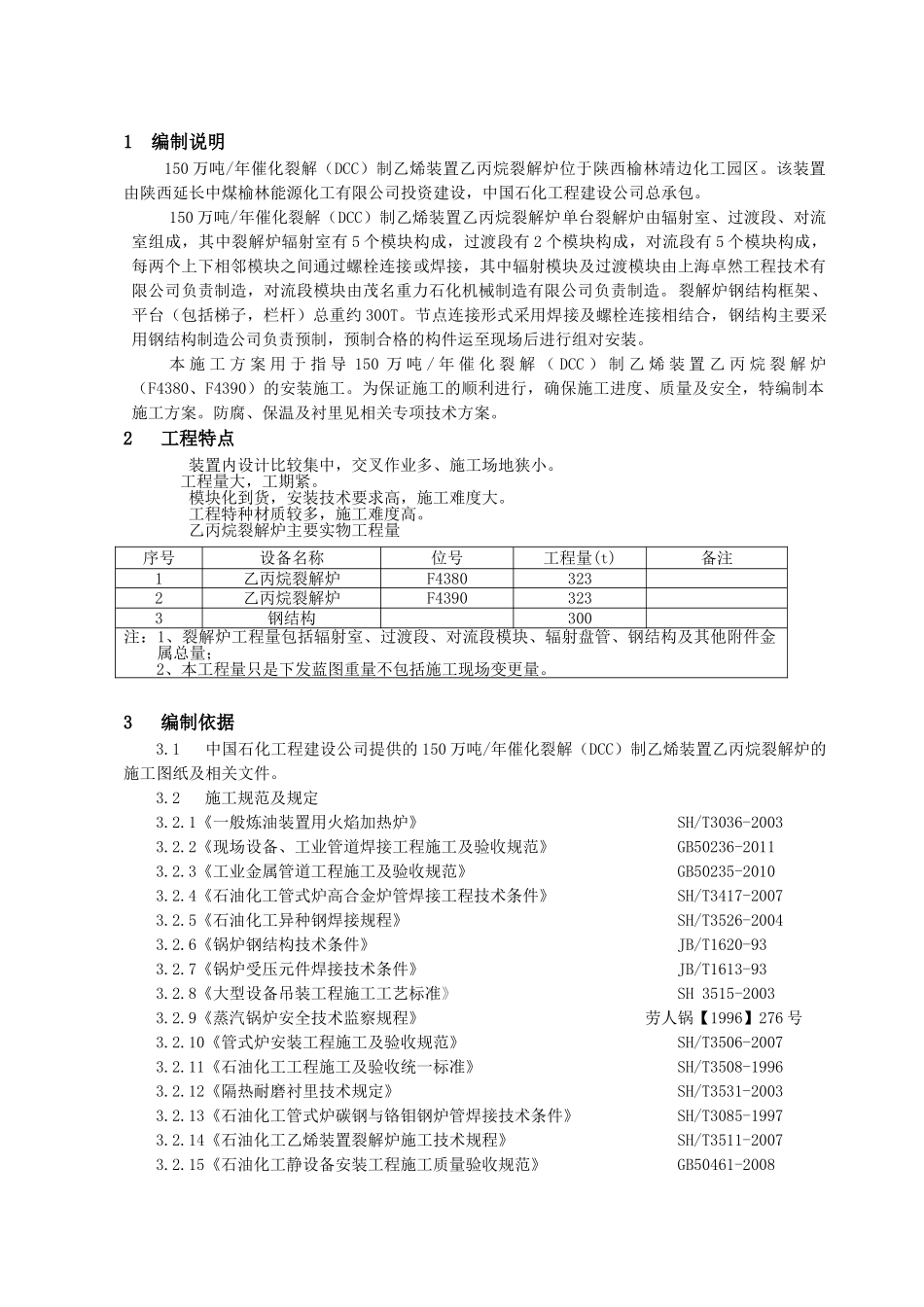

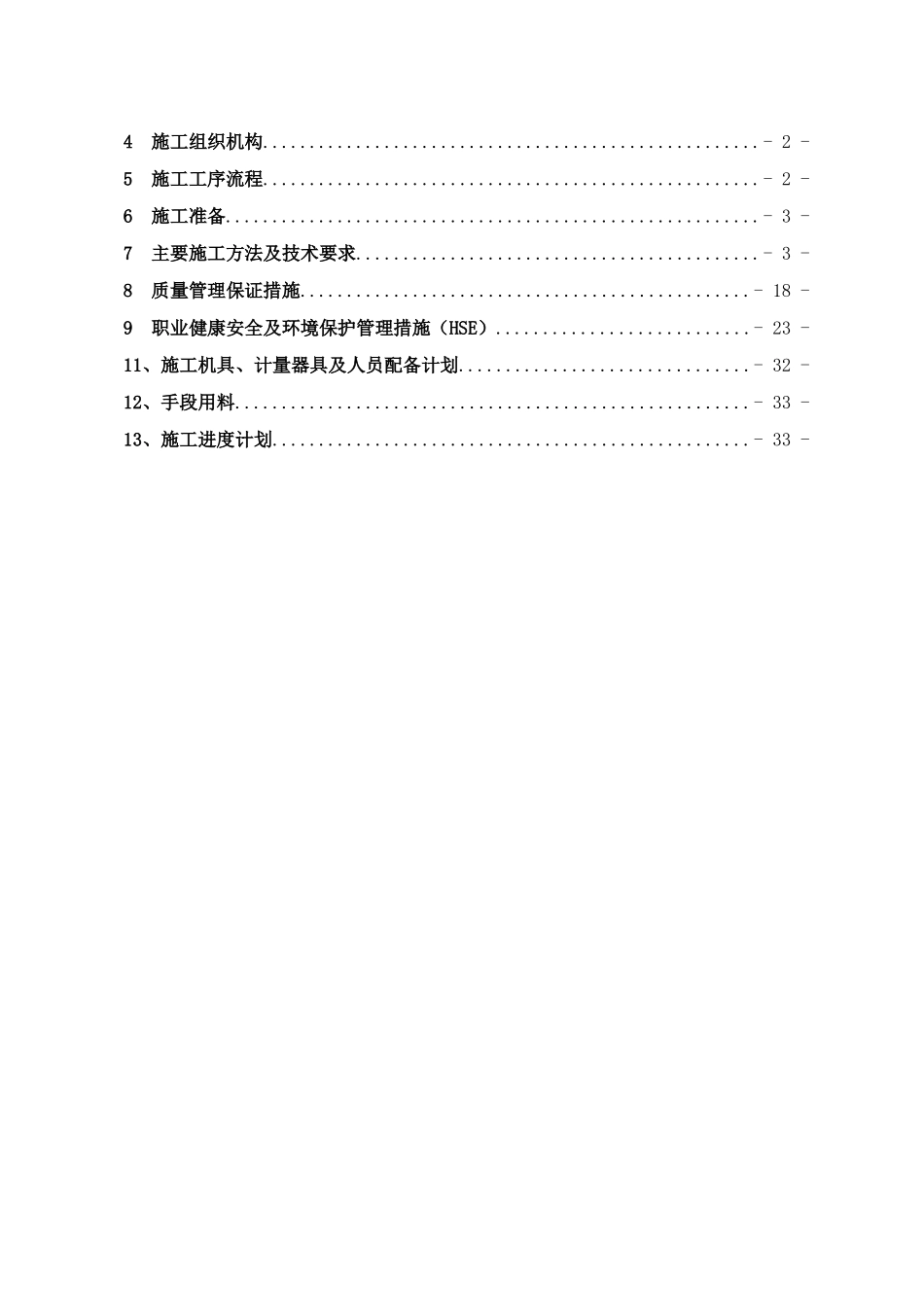

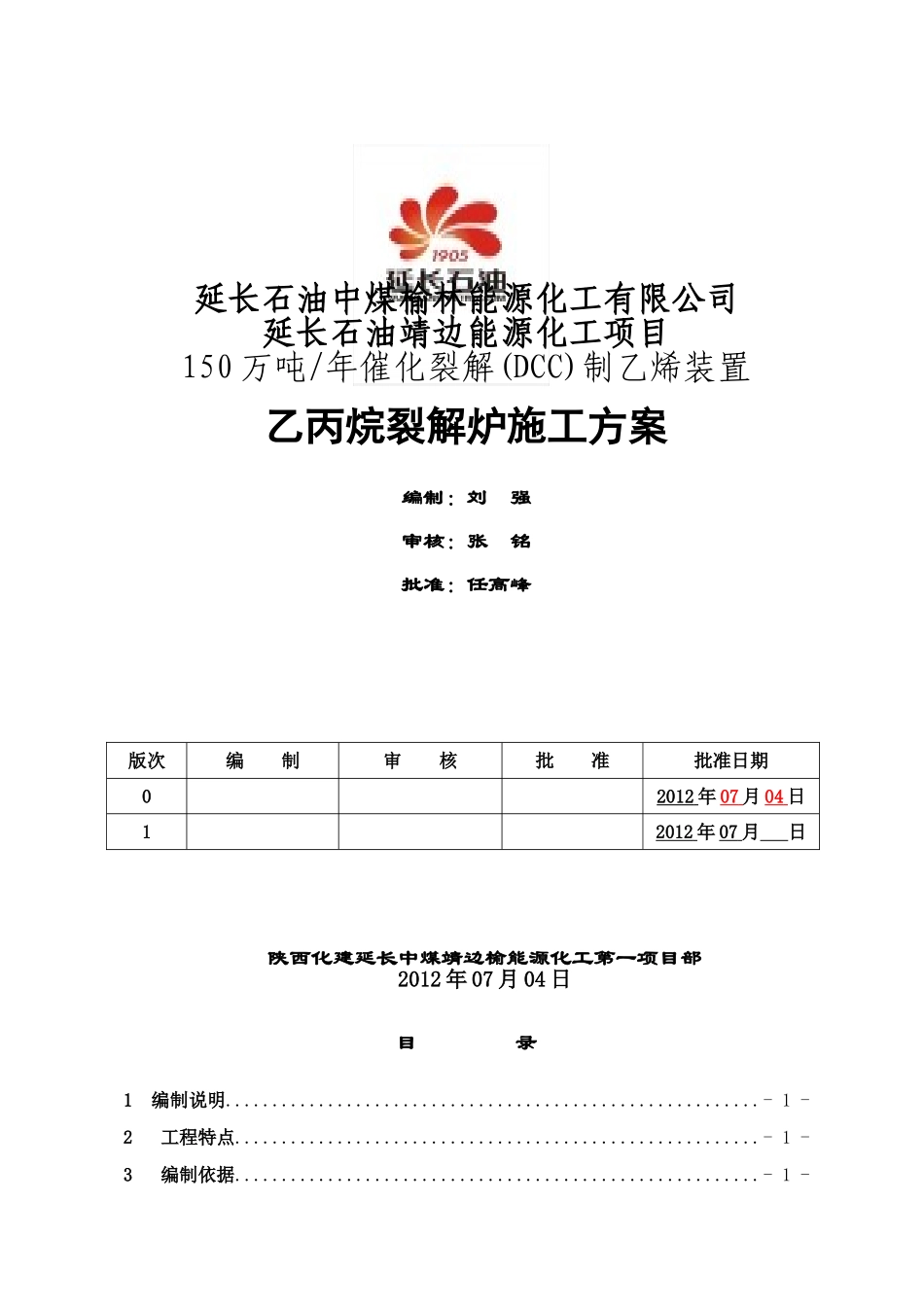

延长石油中煤榆林能源化工有限公司延长石油靖边能源化工项目150万吨/年催化裂解(DCC)制乙烯装置乙丙烷裂解炉施工方案编制：刘强审核：张铭批准：任高峰陕西化建延长中煤靖边榆能源化工第一项目部2012年07月04日目录1编制说明.........................................................-1-2工程特点........................................................-1-3编制依据........................................................-1-版次编制审核批准批准日期02012年07月04日12012年07月日4施工组织机构.....................................................-2-5施工工序流程.....................................................-2-6施工准备.........................................................-3-7主要施工方法及技术要求...........................................-3-8质量管理保证措施................................................-18-9职业健康安全及环境保护管理措施（HSE）...........................-23-11、施工机具、计量器具及人员配备计划...............................-32-12、手段用料.......................................................-33-13、施工进度计划...................................................-33-1编制说明150万吨/年催化裂解（DCC）制乙烯装置乙丙烷裂解炉位于陕西榆林靖边化工园区。该装置由陕西延长中煤榆林能源化工有限公司投资建设，中国石化工程建设公司总承包。150万吨/年催化裂解（DCC）制乙烯装置乙丙烷裂解炉单台裂解炉由辐射室、过渡段、对流室组成，其中裂解炉辐射室有5个模块构成，过渡段有2个模块构成，对流段有5个模块构成，每两个上下相邻模块之间通过螺栓连接或焊接，其中辐射模块及过渡模块由上海卓然工程技术有限公司负责制造，对流段模块由茂名重力石化机械制造有限公司负责制造。裂解炉钢结构框架、平台（包括梯子，栏杆）总重约300T。节点连接形式采用焊接及螺栓连接相结合，钢结构主要采用钢结构制造公司负责预制，预制合格的构件运至现场后进行组对安装。本施工方案用于指导150万吨/年催化裂解（DCC）制乙烯装置乙丙烷裂解炉（F4380、F4390）的安装施工。为保证施工的顺利进行，确保施工进度、质量及安全，特编制本施工方案。防腐、保温及衬里见相关专项技术方案。2工程特点装置内设计比较集中，交叉作业多、施工场地狭小。工程量大，工期紧。模块化到货，安装技术要求高，施工难度大。工程特种材质较多，施工难度高。乙丙烷裂解炉主要实物工程量序号设备名称位号工程量(t)备注1乙丙烷裂解炉F43803232乙丙烷裂解炉F43903233钢结构300注：1、裂解炉工程量包括辐射室、过渡段、对流段模块、辐射盘管、钢结构及其他附件金属总量；2、本工程量只是下发蓝图重量不包括施工现场变更量。3编制依据3.1中国石化工程建设公司提供的150万吨/年催化裂解（DCC）制乙烯装置乙丙烷裂解炉的施工图纸及相关文件。3.2施工规范及规定3.2.1《一般炼油装置用火焰加热炉》SH/T3036-20033.2.2《现场设备、工业管道焊接工程施工及验收规范》GB50236-20113.2.3《工业金属管道工程施工及验收规范》GB50235-20103.2.4《石油化工管式炉高合金炉管焊接工程技术条件》SH/T3417-20073.2.5《石油化工异种钢焊接规程》SH/T3526-20043.2.6《锅炉钢结构技术条件》JB/T1620-933.2.7《锅炉受压元件焊接技术条件》JB/T1613-933.2.8《大型设备吊装工程施工工艺标准》SH3515-20033.2.9《蒸汽锅炉安全技术监察规程》劳人锅【1996】276号3.2.10《管式炉安装工程施工及验收规范》SH/T3506-20073.2.11《石油化工工程施工及验收统一标准》SH/T3508-19963.2.12《隔热耐磨衬里技术规定》SH/T3531-20033.2.13《石油化工管式炉碳钢与铬钼钢炉管焊接技术条件》SH/T3085-19973.2.14《石油化工乙烯装置裂解炉施工技术规程》SH/T3511-20073.2.15《石油化工静设备安装工程施工质量验收规范》GB50461-20084施工组织机构4.1施工组织机构及人员职责祥见钢结构施工总方案。5施工工序流程6施工准备1组织准备（1）已建立了完善的管理组织机构；（2）已...
