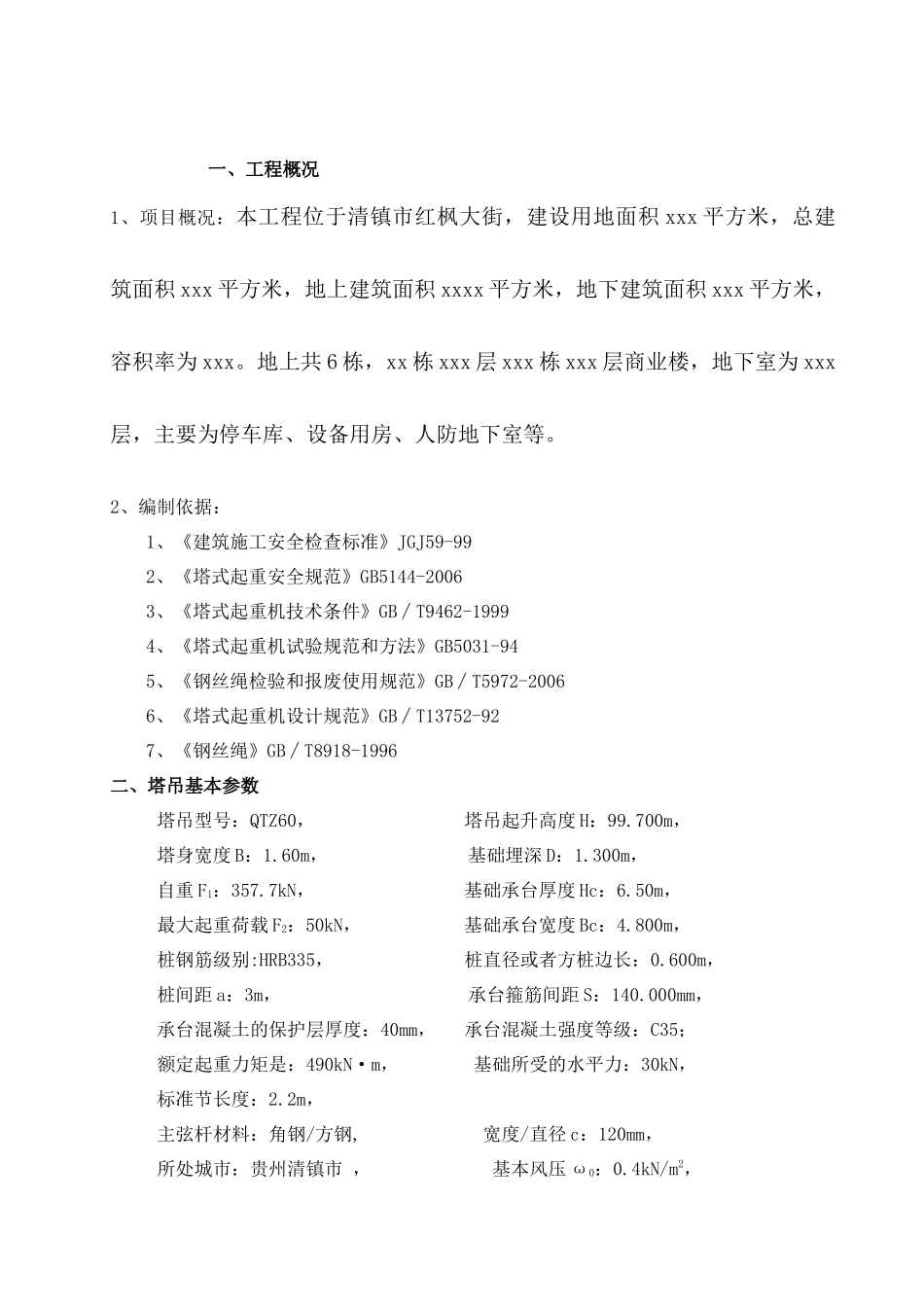

清镇市xxxxxx项目塔吊装拆及使用方案编制人：审核人：审批人：编制单位：xxxxxxxx建设工程有限公司编制时间：年月日一、工程概况1、项目概况：本工程位于清镇市红枫大街，建设用地面积xxx平方米，总建筑面积xxx平方米，地上建筑面积xxxx平方米，地下建筑面积xxx平方米，容积率为xxx。地上共6栋，xx栋xxx层xxx栋xxx层商业楼，地下室为xxx层，主要为停车库、设备用房、人防地下室等。2、编制依据：1、《建筑施工安全检查标准》JGJ59-992、《塔式起重安全规范》GB5144-20063、《塔式起重机技术条件》GB∕T9462-19994、《塔式起重机试验规范和方法》GB5031-945、《钢丝绳检验和报废使用规范》GB∕T5972-20066、《塔式起重机设计规范》GB∕T13752-927、《钢丝绳》GB∕T8918-1996二、塔吊基本参数塔吊型号：QTZ60，塔吊起升高度H：99.700m，塔身宽度B：1.60m，基础埋深D：1.300m，自重F1：357.7kN，基础承台厚度Hc：6.50m，最大起重荷载F2：50kN，基础承台宽度Bc：4.800m，桩钢筋级别:HRB335，桩直径或者方桩边长：0.600m，桩间距a：3m，承台箍筋间距S：140.000mm，承台混凝土的保护层厚度：40mm，承台混凝土强度等级：C35；额定起重力矩是：490kN·m，基础所受的水平力：30kN，标准节长度：2.2m，主弦杆材料：角钢/方钢,宽度/直径c：120mm，所处城市：贵州清镇市，基本风压ω0：0.4kN/m2，地面粗糙度类别为：D类密集建筑群，房屋较高，风荷载高度变化系数μz：1.23。三、工程地质情况1、素填土（Qml）：由碎石、块石组成，夹少量粘土，新近回填，未完成自重固结，为硬杂质＞25％的松散地层。场地绝大部分均有分布；最厚处为8.50米，见于D27号孔；平均厚度为1.08米。2、红粘土（Qel+dl）：根据现场土芯鉴别，场地红粘土呈可塑及软塑状红粘土。可塑红粘土：红粘土：黄色，黄褐色，含少量白云岩碎石，粒径1~5mm，约占6％，巨块状，裂隙发育约为2条/m，土质均匀细腻，切面光滑，粘性较好，可塑状。零星分布，仅在第D5，D15+2，ZKD-2，ZKD-5号孔一带可见；最厚处为7.70米，见于D15+2号孔；平均厚度为4.65米。软塑红粘土：仅在溶洞裂隙中遇见。基岩（T2g）：（1）三叠系关岭组上部白云岩，薄至中厚层状，细分为强风化层、破碎白云岩及中风化层。①强分化白云岩：浅灰色，岩石破碎，岩芯呈碎块状、砂状。场地南侧局部分布；最厚处为15.00米，见于D64+3号孔；平均厚度为2.22米。②破碎白云岩：黄灰、灰白、紫红色薄至中层白云岩，受平场爆破所致岩芯呈碎块状。场地南侧A栋大部分及B栋局部；最厚处为5.50米，见于ZKA-12号孔；平均厚度为1.00米。③中风化白云岩：黄灰、灰白、紫红色薄至中层白云岩，节理裂隙较发育，岩体较破碎，岩芯呈柱状、短柱状、偶见饼状。场地南侧均有分布。（2）三叠系关岭组上部白云岩与泥质白云岩互层，按其风化程度又细分为强风化层和中风化层。①强风化层：浅灰色，岩石破碎，岩芯呈碎块状、砂状。场地北侧大部分均有分布；最厚处为16.30米，见于ZKC-13号孔；平均厚度为6.23米。②中风化层：黄灰、灰白、紫红色薄至中层白云岩与泥质白云岩相间呈韵律沉积，白云岩与泥质白云岩的厚度比约为1:3，节理裂隙发育，岩体较破碎，岩芯呈块状、砂状，偶见短柱状。场地北侧分布。四、塔吊基础验收资料见附后五、附墙支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载标准值应按照以下公式计算：ωk=ω0×μz×μs×βz=0.400×1.170×1.230×0.700=0.403kN/m2；其中ω0──基本风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：ω0=0.400kN/m2；μz──风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：μz=1.230；μs──风荷载体型系数：μs=1.170；βz──高度Z处的风振系数，βz=0.700；风荷载的水平作用力：q=Wk×B×Ks=0.403×1.480×0.200=0.119kN/m；其中Wk──风荷载水平压力，Wk=0.403kN/m2；B──塔吊作用宽度，B=1.480m；Ks──迎风面积折减系数，Ks=0.200；实际取风荷...
