一种基于调频调相混合调制信号抗干扰性能分析VIP免费

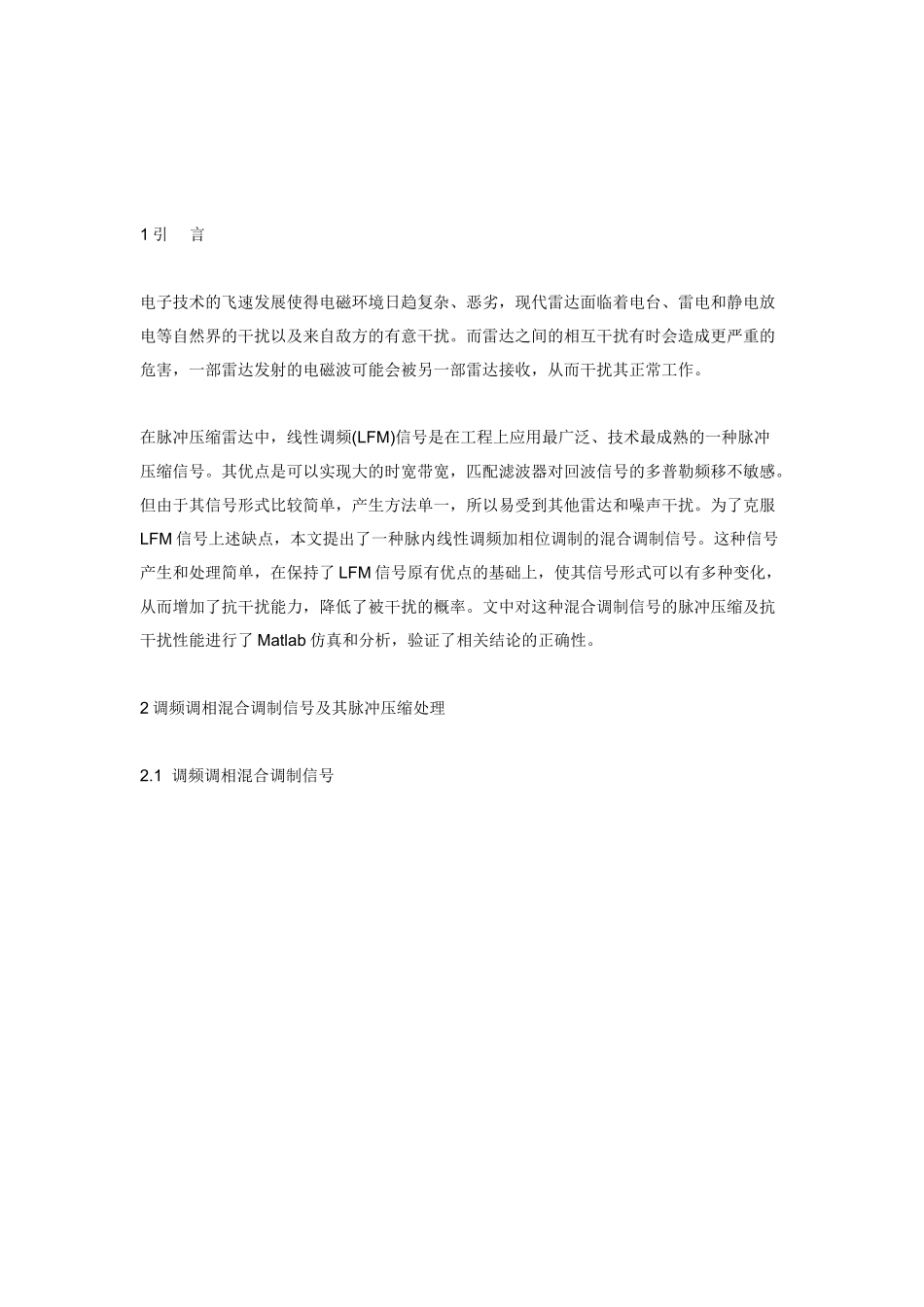

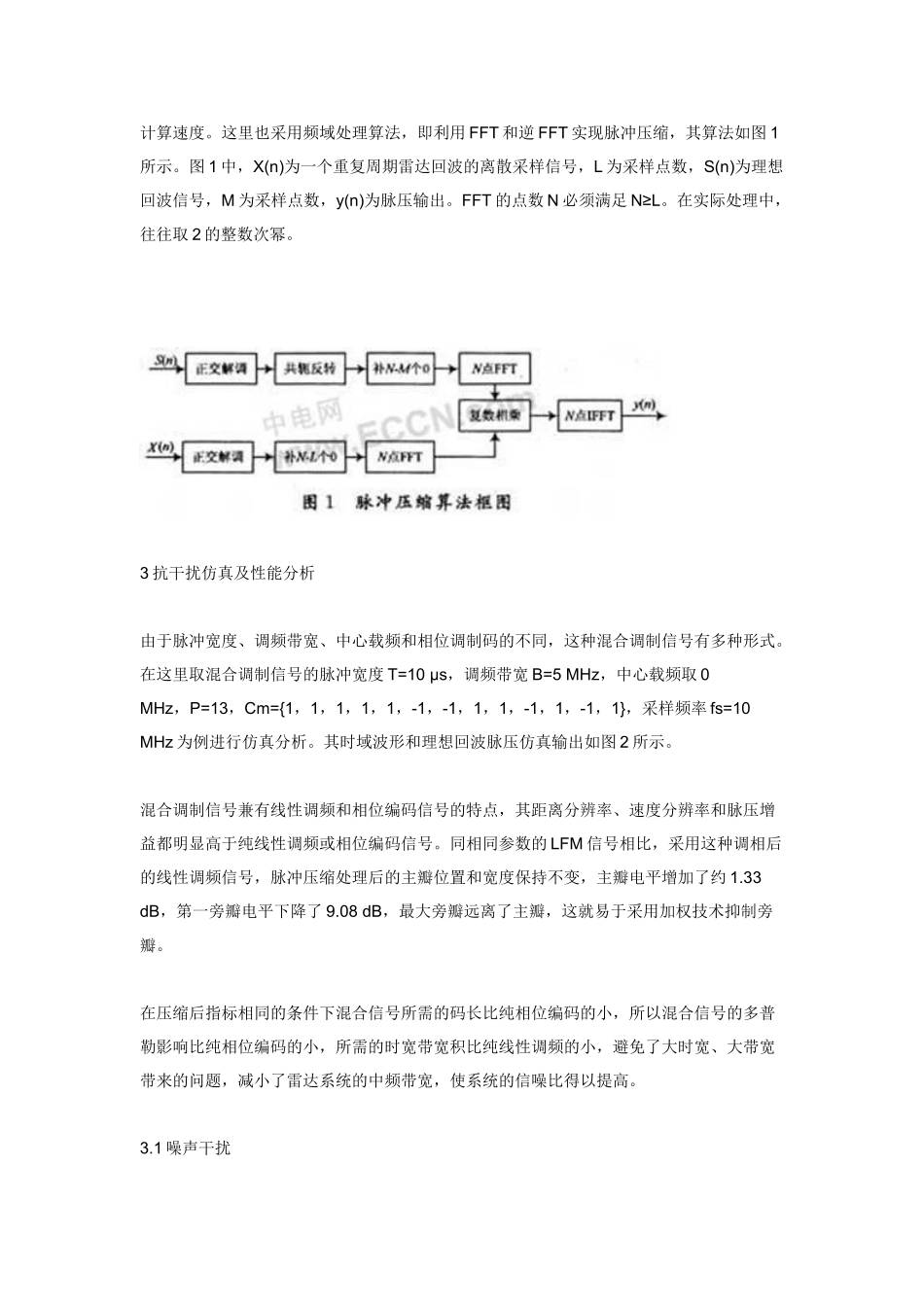

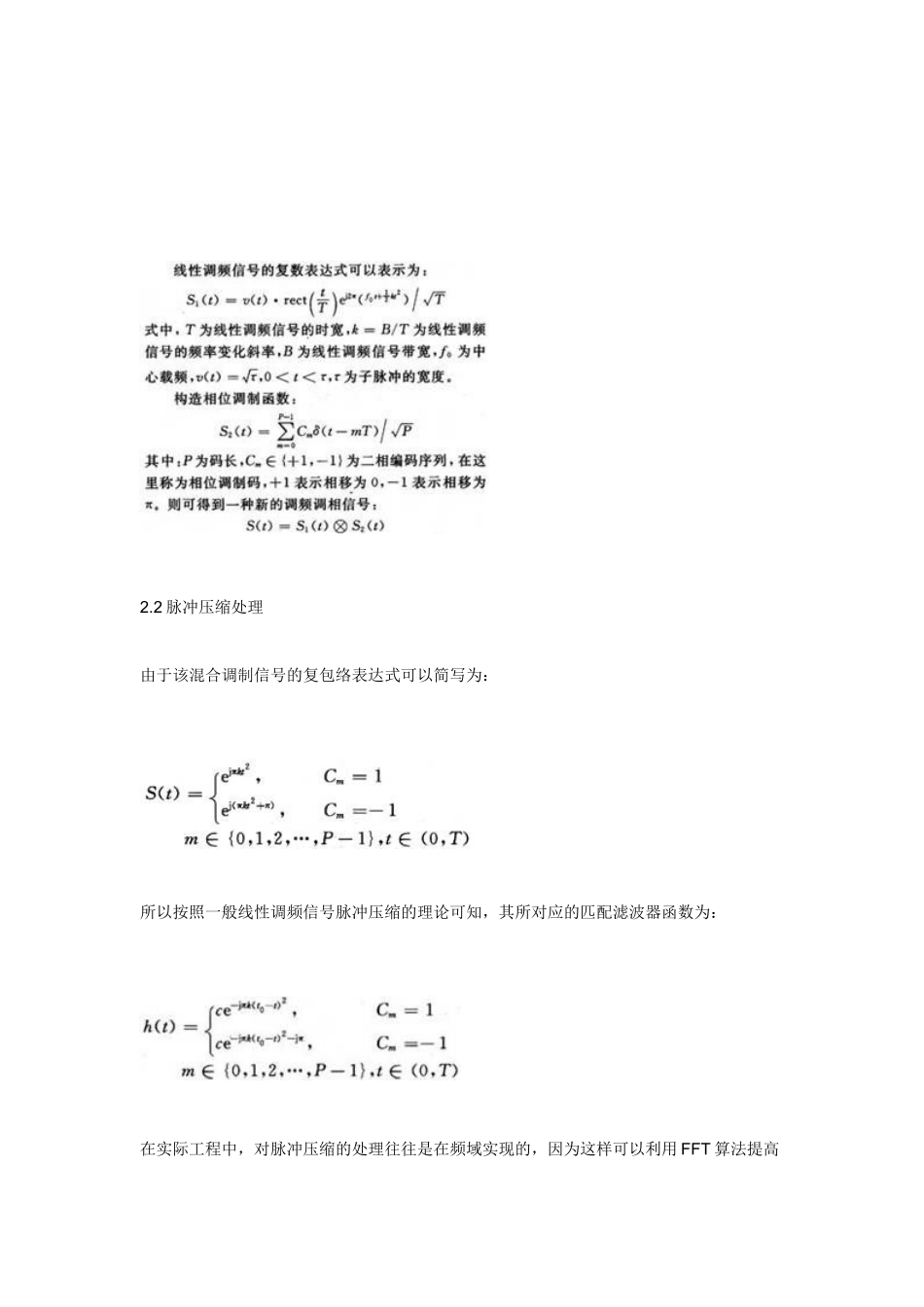

1引言电子技术的飞速发展使得电磁环境日趋复杂、恶劣，现代雷达面临着电台、雷电和静电放电等自然界的干扰以及来自敌方的有意干扰。而雷达之间的相互干扰有时会造成更严重的危害，一部雷达发射的电磁波可能会被另一部雷达接收，从而干扰其正常工作。在脉冲压缩雷达中，线性调频(LFM)信号是在工程上应用最广泛、技术最成熟的一种脉冲压缩信号。其优点是可以实现大的时宽带宽，匹配滤波器对回波信号的多普勒频移不敏感。但由于其信号形式比较简单，产生方法单一，所以易受到其他雷达和噪声干扰。为了克服LFM信号上述缺点，本文提出了一种脉内线性调频加相位调制的混合调制信号。这种信号产生和处理简单，在保持了LFM信号原有优点的基础上，使其信号形式可以有多种变化，从而增加了抗干扰能力，降低了被干扰的概率。文中对这种混合调制信号的脉冲压缩及抗干扰性能进行了Matlab仿真和分析，验证了相关结论的正确性。2调频调相混合调制信号及其脉冲压缩处理2.1调频调相混合调制信号2.2脉冲压缩处理由于该混合调制信号的复包络表达式可以简写为：所以按照一般线性调频信号脉冲压缩的理论可知，其所对应的匹配滤波器函数为：在实际工程中，对脉冲压缩的处理往往是在频域实现的，因为这样可以利用FFT算法提高计算速度。这里也采用频域处理算法，即利用FFT和逆FFT实现脉冲压缩，其算法如图1所示。图1中，X(n)为一个重复周期雷达回波的离散采样信号，L为采样点数，S(n)为理想回波信号，M为采样点数，y(n)为脉压输出。FFT的点数N必须满足N≥L。在实际处理中，往往取2的整数次幂。3抗干扰仿真及性能分析由于脉冲宽度、调频带宽、中心载频和相位调制码的不同，这种混合调制信号有多种形式。在这里取混合调制信号的脉冲宽度T=10μs，调频带宽B=5MHz，中心载频取0MHz，P=13，Cm={1，1，1，1，1，-1，-1，1，1，-1，1，-1，1}，采样频率fs=10MHz为例进行仿真分析。其时域波形和理想回波脉压仿真输出如图2所示。混合调制信号兼有线性调频和相位编码信号的特点，其距离分辨率、速度分辨率和脉压增益都明显高于纯线性调频或相位编码信号。同相同参数的LFM信号相比，采用这种调相后的线性调频信号，脉冲压缩处理后的主瓣位置和宽度保持不变，主瓣电平增加了约1.33dB，第一旁瓣电平下降了9.08dB，最大旁瓣远离了主瓣，这就易于采用加权技术抑制旁瓣。在压缩后指标相同的条件下混合信号所需的码长比纯相位编码的小，所以混合信号的多普勒影响比纯相位编码的小，所需的时宽带宽积比纯线性调频的小，避免了大时宽、大带宽带来的问题，减小了雷达系统的中频带宽，使系统的信噪比得以提高。3.1噪声干扰噪声干扰可用窄带噪声表示，即：式中：其中包络函数Un(t)服从瑞利分布，θn(t)在(0，2π)内服从均匀分布，且与Un(t)相互独立，载频ωc=2πfj为常数，且远大于n(t)的谱宽。图3中干扰的中心频率fj=5MHz，平均功率为σ2=1。混合调制信号的中心频率f0=5MHz，脉冲宽度T=10μs，频带宽度B=5MHz，采样频率fs=10MHz。干扰和信号混合之后，信号完全淹没在噪声干扰之中，经过匹配滤波之后，信号出现了峰值，而干扰却没有形成峰值，如图3所示。此时输出干扰强度明显小于输入干扰强度，这是由于匹配滤波器对干扰的失配造成的。数据表明噪声干扰和信号混合匹配处理后信干比改善了33.84dB，与线性调频信号相比信干比有所提高。3.2线性调频干扰线性调频干扰是指干扰信号的带宽、时宽和调频斜率均与雷达发射信号相同的线性调频干扰。图4为混合调制信号在这种线性调频干扰下的脉压输出信号仿真，其中所加的线性调频干扰带宽为5MHz，与混合信号内的线性调频信号带宽一致，时宽等于混合信号的整个时宽，即干扰信号的线性斜率为μ1=B／13τ，干扰信号的表达式如下：仿真结果表明，虽然干扰信号也获得了部分的压缩增益，但由于其与脉压系统中的匹配滤波器部分失配，所以压缩增益显著小于目标回波。LFM信号在这种干扰下，会出现两个完全相同的主瓣，无法区分目标。与LFM信号相比，混合调制信号对这种线性调频干扰的抑制能力提高了约22.67dB。3.3巴克码干扰设给混合调制信号施加了一个巴克码干扰信号，该干扰信号的单个码元宽度为τ=...
