毕业论文之材料分拣控制系统的设计VIP专享VIP免费

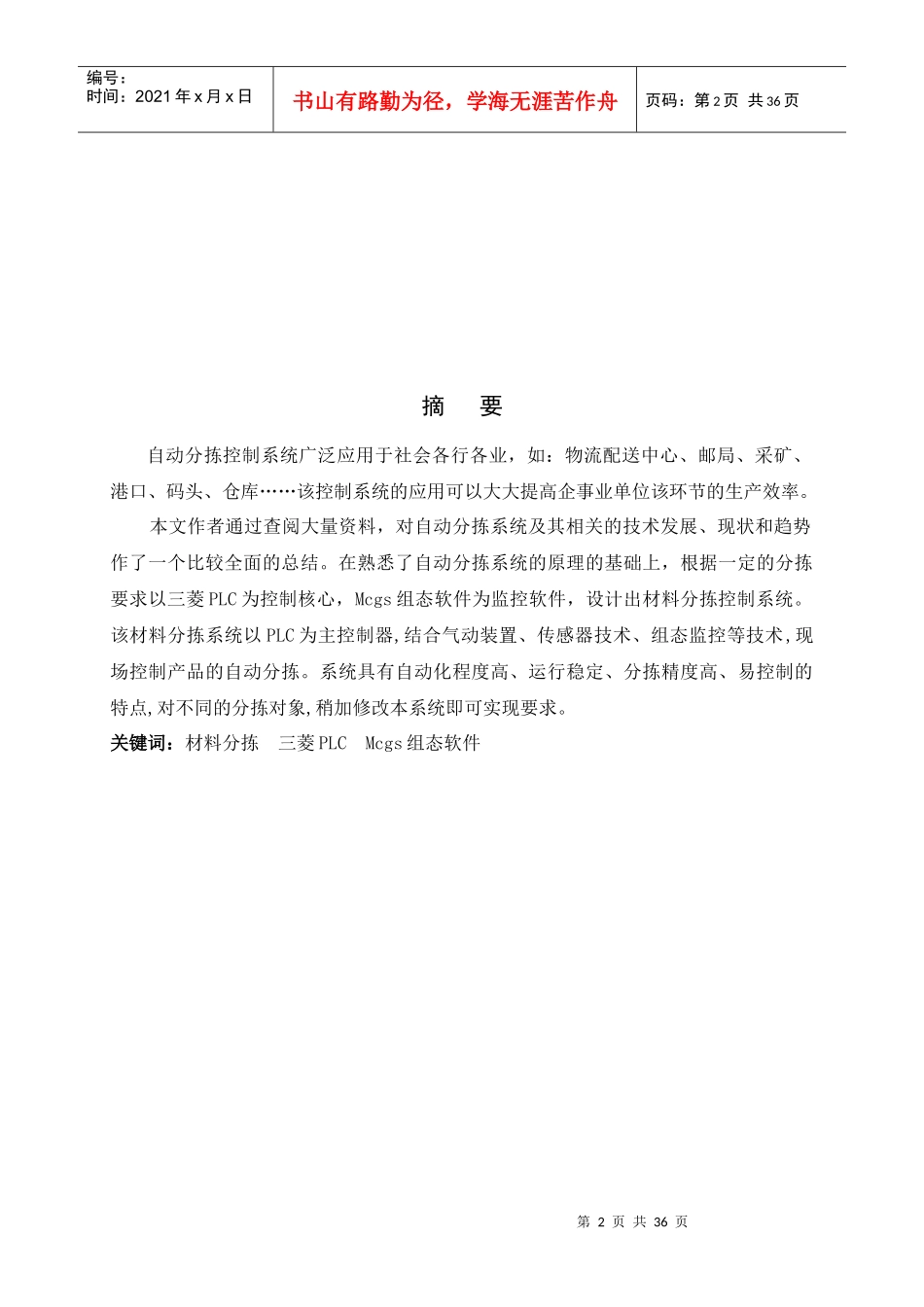

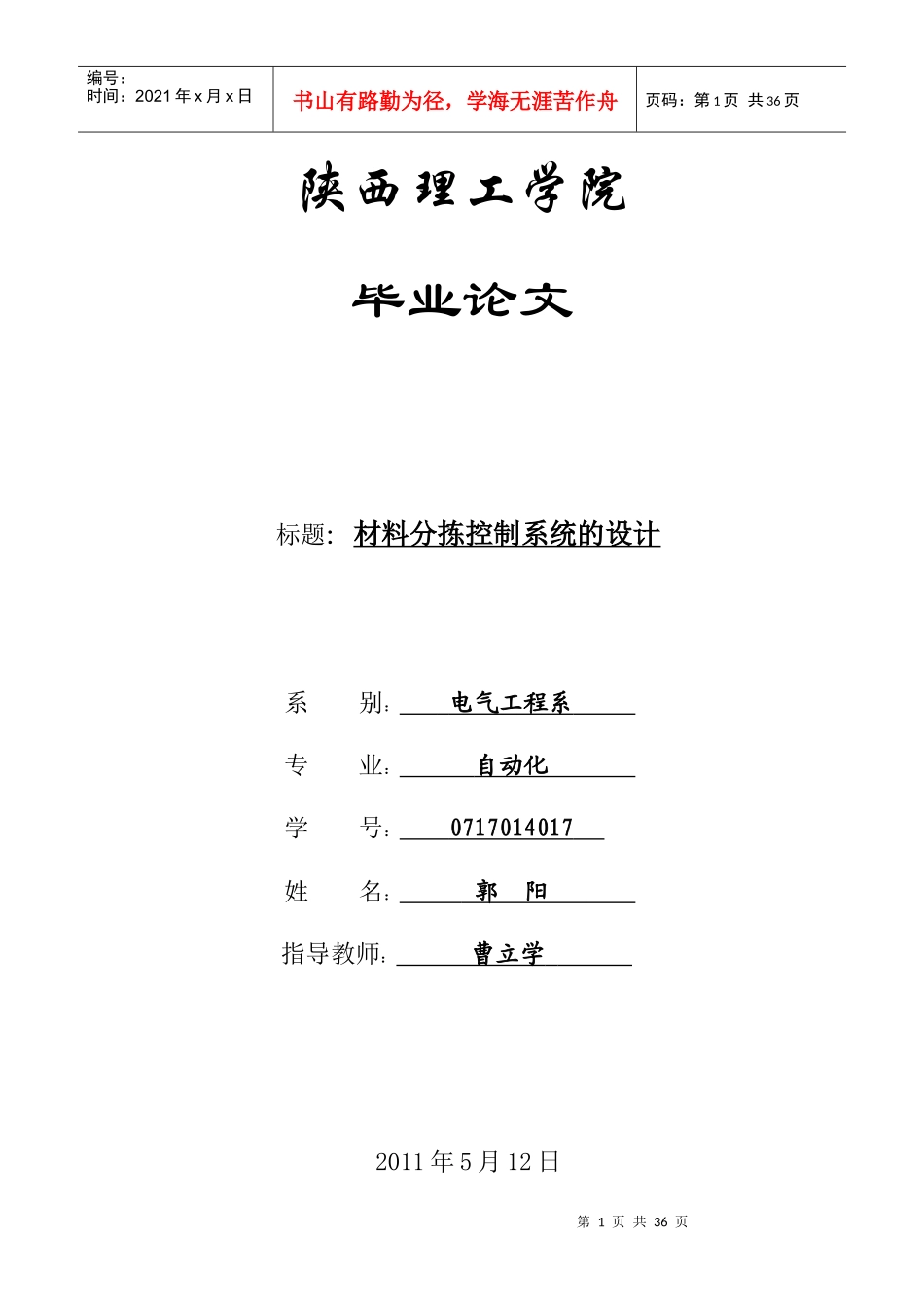

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页陕西理工学院毕业论文标题：材料分拣控制系统的设计系别：电气工程系专业：自动化学号：0717014017姓名：郭阳指导教师：曹立学2011年5月12日第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页摘要自动分拣控制系统广泛应用于社会各行各业，如：物流配送中心、邮局、采矿、港口、码头、仓库……该控制系统的应用可以大大提高企事业单位该环节的生产效率。本文作者通过查阅大量资料，对自动分拣系统及其相关的技术发展、现状和趋势作了一个比较全面的总结。在熟悉了自动分拣系统的原理的基础上，根据一定的分拣要求以三菱PLC为控制核心，Mcgs组态软件为监控软件，设计出材料分拣控制系统。该材料分拣系统以PLC为主控制器,结合气动装置、传感器技术、组态监控等技术,现场控制产品的自动分拣。系统具有自动化程度高、运行稳定、分拣精度高、易控制的特点,对不同的分拣对象,稍加修改本系统即可实现要求。关键词：材料分拣三菱PLCMcgs组态软件第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页目录摘要……………………………………………………………………………………………2目录……………………………………………………………………………………………3引言…………………………………………………………………………………………41概述1.1PLC的发展历史………………………………………………………………………51.2PLC的定义和特点……………………………………………………………………61.3PLC基本结构和工作原理……………………………………………………………82组态控制技术……………………………………………………………………………112.1组态技术概述…………………………………………………………………………122.2组态控制技术相对于传统计算机控制技术的优点…………………………………132.3常用于组态控制技术的计算机系统和组态软件……………………………………133设备选型及硬件电路的设计………………………………………………………143.1材料分拣系统的硬件结构及功能……………………………………………………143.2材料分拣系统的整个工作过程……………………………………………………173.3材料分拣系统各设备的选型…………………………………………………………173.4材料分拣系统梯形图的编辑、设计与输入…………………………………………224材料分拣系统组态监控画面及参数设置……………………………………………244.1组态控制画面的设计…………………………………………………………………244.2组态控制参数与通讯参数的设定……………………………………………………254.3组态监控功能概述……………………………………………………………………294.4材料分拣控制系统的调试……………………………………………………………29第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页结束语……………………………………………………………………………………29致谢………………………………………………………………………………………31参考文献…………………………………………………………………………………32附录……………………………………………………………………………………33引言自动分拣系统的概述自动分拣是指货物进入分拣系统到指定的分配位置为止，都是按照人们的指令靠自动装置来完成的。这种装置是由接受分拣指示信息的控制装置、计算机网络、搬运装置、分支装置（负责把到达分拣位置的货物按运到别处的装置）、缓冲站（在分拣位置临时存放货物的装置）等构成。除了使用终端的键盘、鼠标或者其它方式向控制装置输入分拣指示信息的作业外，由于全部采用自动控制作业，因此它的分拣能力、分拣数量同人为分拣相比都比较大，效率也得到了进一步突破。自动分拣系统的规模和能力已有很大的发展，目前大型分...
