自然界的阳光和湿气对材料的破坏，每年造成难以估计的经济损失，VIP免费

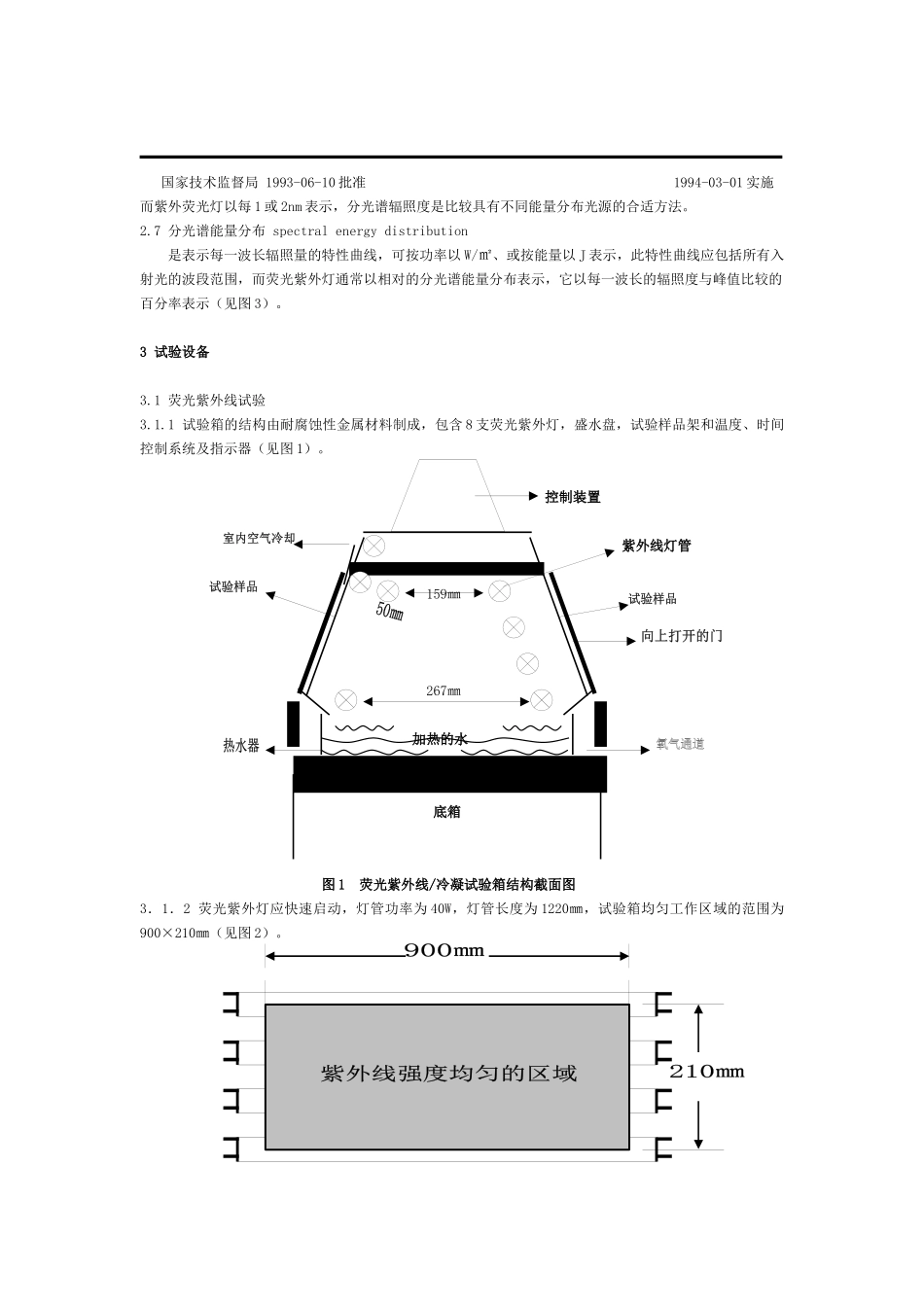

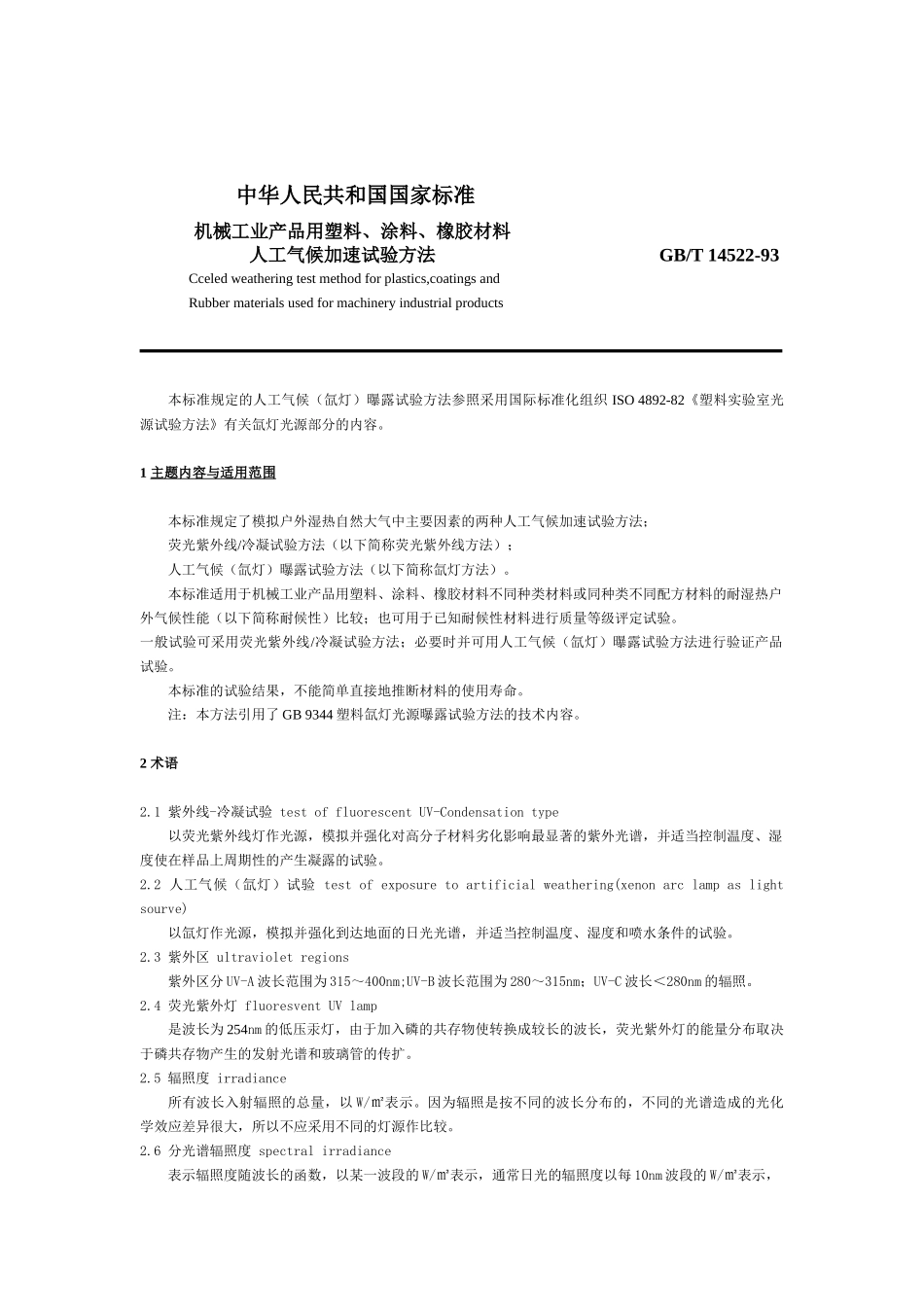

中华人民共和国国家标准机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法GB/T14522-93Cceledweatheringtestmethodforplastics,coatingsandRubbermaterialsusedformachineryindustrialproducts本标准规定的人工气候（氙灯）曝露试验方法参照采用国际标准化组织ISO4892-82《塑料实验室光源试验方法》有关氙灯光源部分的内容。1主题内容与适用范围本标准规定了模拟户外湿热自然大气中主要因素的两种人工气候加速试验方法；荧光紫外线/冷凝试验方法（以下简称荧光紫外线方法）；人工气候（氙灯）曝露试验方法（以下简称氙灯方法）。本标准适用于机械工业产品用塑料、涂料、橡胶材料不同种类材料或同种类不同配方材料的耐湿热户外气候性能（以下简称耐候性）比较；也可用于已知耐候性材料进行质量等级评定试验。一般试验可采用荧光紫外线/冷凝试验方法；必要时并可用人工气候（氙灯）曝露试验方法进行验证产品试验。本标准的试验结果，不能简单直接地推断材料的使用寿命。注：本方法引用了GB9344塑料氙灯光源曝露试验方法的技术内容。2术语2.1紫外线-冷凝试验testoffluorescentUV-Condensationtype以荧光紫外线灯作光源，模拟并强化对高分子材料劣化影响最显著的紫外光谱，并适当控制温度、湿度使在样品上周期性的产生凝露的试验。2.2人工气候（氙灯）试验testofexposuretoartificialweathering(xenonarclampaslightsourve)以氙灯作光源，模拟并强化到达地面的日光光谱，并适当控制温度、湿度和喷水条件的试验。2.3紫外区ultravioletregions紫外区分UV-A波长范围为315～400nm;UV-B波长范围为280～315nm；UV-C波长＜280nm的辐照。2.4荧光紫外灯fluoresventUVlamp是波长为254nm的低压汞灯，由于加入磷的共存物使转换成较长的波长，荧光紫外灯的能量分布取决于磷共存物产生的发射光谱和玻璃管的传扩。2.5辐照度irradiance所有波长入射辐照的总量，以W/㎡表示。因为辐照是按不同的波长分布的，不同的光谱造成的光化学效应差异很大，所以不应采用不同的灯源作比较。2.6分光谱辐照度spectralirradiance表示辐照度随波长的函数，以某一波段的W/㎡表示，通常日光的辐照度以每10nm波段的W/㎡表示，国家技术监督局1993-06-10批准1994-03-01实施而紫外荧光灯以每1或2nm表示，分光谱辐照度是比较具有不同能量分布光源的合适方法。2.7分光谱能量分布spectralenergydistribution是表示每一波长辐照量的特性曲线，可按功率以W/㎡、或按能量以J表示，此特性曲线应包括所有入射光的波段范围，而荧光紫外灯通常以相对的分光谱能量分布表示，它以每一波长的辐照度与峰值比较的百分率表示（见图3）。3试验设备3.1荧光紫外线试验3.1.1试验箱的结构由耐腐蚀性金属材料制成，包含8支荧光紫外灯，盛水盘，试验样品架和温度、时间控制系统及指示器（见图1）。控制装置紫外线灯管159㎜267㎜加热的水底箱图1荧光紫外线/冷凝试验箱结构截面图3．1．2荧光紫外灯应快速启动，灯管功率为40W，灯管长度为1220㎜，试验箱均匀工作区域的范围为900×210㎜（见图2）。图2试验箱均匀辐照区域的范围3．1．3除非另有规定，荧光紫外灯的波长为280～315nm，即UV-B波长范围，相对分光辐照度的特性（见图3）。10080604020250270290313330350370390波长：nm图3UV-B荧光紫外灯的相对分光谱辐照度3.1.4灯安装成四支一排，分两排安装，每排灯的灯管平行安装，灯的中心距离为70㎜（见图1）。3.1.5试验样品应固定安装在距灯表面的最近平行面50㎜的位置（见图1）。试验样品和它的支架构成箱的内壁，它们的背面应露于室温的冷却空气中，由于试验样品和箱内空气的温差，使试验样品表面的冷凝阶段产生稳定的曝露条件，试验箱应由底部经箱外壁和试验样品的通道产生自然空气对流。3.1.6水蒸气由加热箱底的盛水盘产生，水深不大于25㎜，并有供水自动控制器，盛水盘应定期清洁防止形成水垢。3.1.7试验箱的温度由固定在宽75㎜、高100㎜、厚2．5㎜黑色铝板（以下简称为黑板）连接的传感器进行测量，该黑板应放置于曝露试验的中心区域，温度计的测量范围为30～80℃，容差为±1℃，光照和冷凝阶段的控制应酬单独进行，冷凝阶段由加热水温进行控...
