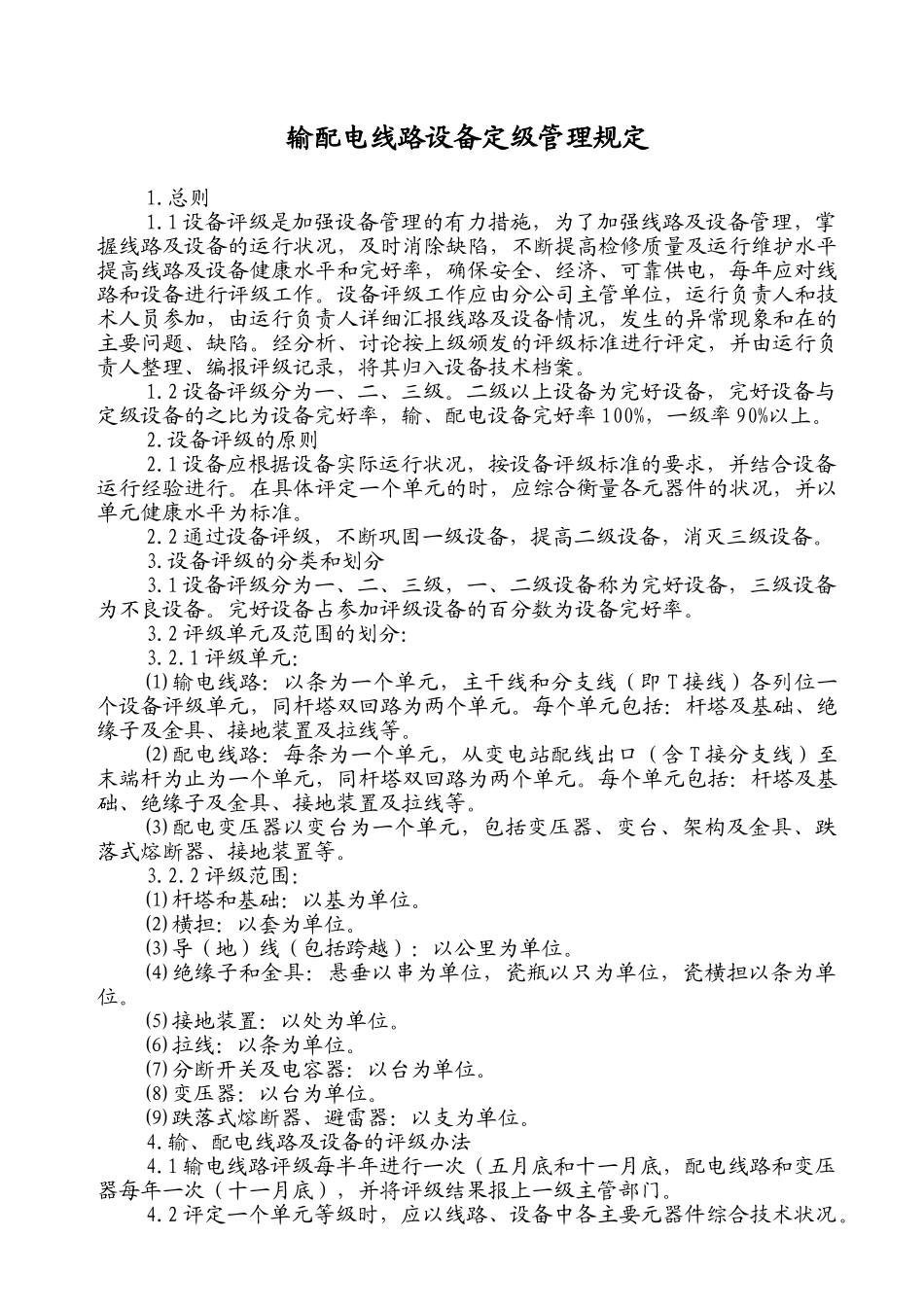

输配电线路设备定级管理规定1.总则1.1设备评级是加强设备管理的有力措施，为了加强线路及设备管理，掌握线路及设备的运行状况，及时消除缺陷，不断提高检修质量及运行维护水平提高线路及设备健康水平和完好率，确保安全、经济、可靠供电，每年应对线路和设备进行评级工作。设备评级工作应由分公司主管单位，运行负责人和技术人员参加，由运行负责人详细汇报线路及设备情况，发生的异常现象和在的主要问题、缺陷。经分析、讨论按上级颁发的评级标准进行评定，并由运行负责人整理、编报评级记录，将其归入设备技术档案。1.2设备评级分为一、二、三级。二级以上设备为完好设备，完好设备与定级设备的之比为设备完好率，输、配电设备完好率100%，一级率90%以上。2.设备评级的原则2.1设备应根据设备实际运行状况，按设备评级标准的要求，并结合设备运行经验进行。在具体评定一个单元的时，应综合衡量各元器件的状况，并以单元健康水平为标准。2.2通过设备评级，不断巩固一级设备，提高二级设备，消灭三级设备。3.设备评级的分类和划分3.1设备评级分为一、二、三级，一、二级设备称为完好设备，三级设备为不良设备。完好设备占参加评级设备的百分数为设备完好率。3.2评级单元及范围的划分：3.2.1评级单元：⑴输电线路：以条为一个单元，主干线和分支线（即T接线）各列位一个设备评级单元，同杆塔双回路为两个单元。每个单元包括：杆塔及基础、绝缘子及金具、接地装置及拉线等。⑵配电线路：每条为一个单元，从变电站配线出口（含T接分支线）至末端杆为止为一个单元，同杆塔双回路为两个单元。每个单元包括：杆塔及基础、绝缘子及金具、接地装置及拉线等。⑶配电变压器以变台为一个单元，包括变压器、变台、架构及金具、跌落式熔断器、接地装置等。3.2.2评级范围：⑴杆塔和基础：以基为单位。⑵横担：以套为单位。⑶导（地）线（包括跨越）：以公里为单位。⑷绝缘子和金具：悬垂以串为单位，瓷瓶以只为单位，瓷横担以条为单位。⑸接地装置：以处为单位。⑹拉线：以条为单位。⑺分断开关及电容器：以台为单位。⑻变压器：以台为单位。⑼跌落式熔断器、避雷器：以支为单位。4.输、配电线路及设备的评级办法4.1输电线路评级每半年进行一次（五月底和十一月底，配电线路和变压器每年一次（十一月底），并将评级结果报上一级主管部门。4.2评定一个单元等级时，应以线路、设备中各主要元器件综合技术状况。一个单元内容各主要元器件中有三级设备时，应评为三级；一个单元内各主要元器件无三级时，如果其中一级元器件占70％及以上评为一级，否则评为二级。5.评级标准一级设备是经过运行考验，技术状况，设备无缺陷，技术资料齐全，能保证安全经济运行。二级设备是设备状况基本完好，个别元器件有一般性缺陷但不影响用电和人身安全及设备安全。三级设备存在严重缺陷，危及人身和设备安全。5.1输、配电线路5.1.1一级设备标准：全面完好、无缺陷的设备。1）杆塔及基础。⑴杆塔结构符合设计规程要求，无倾斜及松动现象，部件完整牢固。⑵铁塔结构完好，塔材仅有轻微锈蚀，铁塔主材无弯曲、断裂现象，各部连接牢固，螺栓齐全，塔身倾斜不超过5‰。⑶水泥电杆无腐蚀、露筋、空洞、松酥等现象，预应力电杆无，非电杆无有害裂纹。⑷配电线路入采用木杆时，其材质、、弯曲程度符合技术标准要求，无腐朽现象。⑸杆塔基础牢固完好，防洪设备完善。2）横担横担平直，无弯曲变形，无锈蚀或锈蚀轻微（木质无腐朽）。3）导（地）线⑴导（地）线符合规程要求，材质及截面满足运行要求。⑵导（地）线无筋钩、松股、烧伤等缺陷，断股已做处理，符合要求，有防振措施。地线轻微锈蚀。⑶导（地）线驰度符合要求，误差在＋5％～2.5％之间，三相不平和值不超过200毫米。⑷导（地）线对地距离、交叉、线间差距及空气绝缘间隙符合规程要求。4）绝缘子和金具⑴绝缘子规格和型式的选择及安装符合设计要求；绝缘子、瓷横担瓷质部分无破损、、击穿、烧伤，铁件完好。⑵绝缘子串连接牢固，直线绝缘子串便宜不超过规定值，污秽区绝缘子串泄露比距离满足等级要求。⑶线路各部金具齐全、安装牢固、强度符合要求，防振锤安装牢固，...
