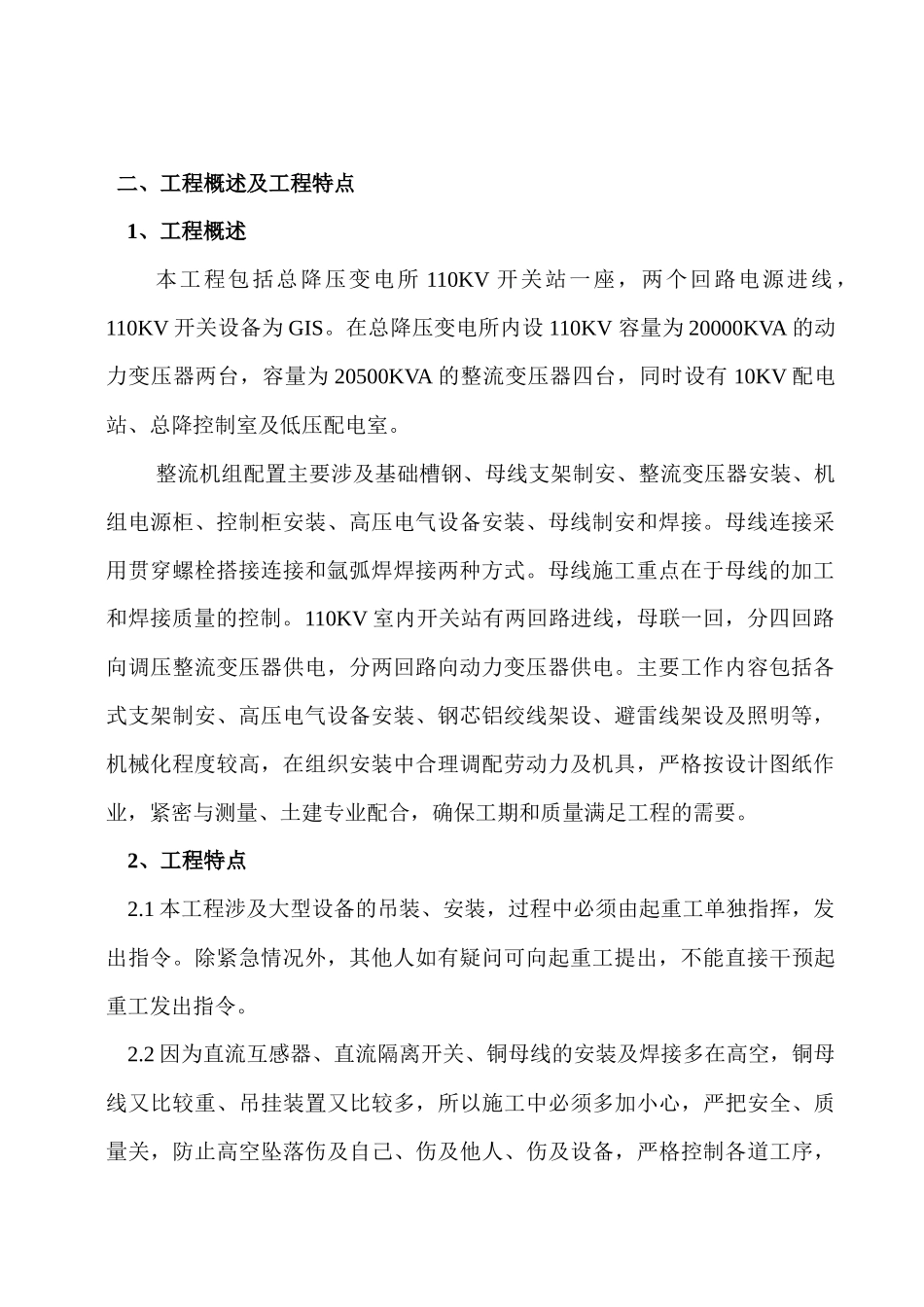

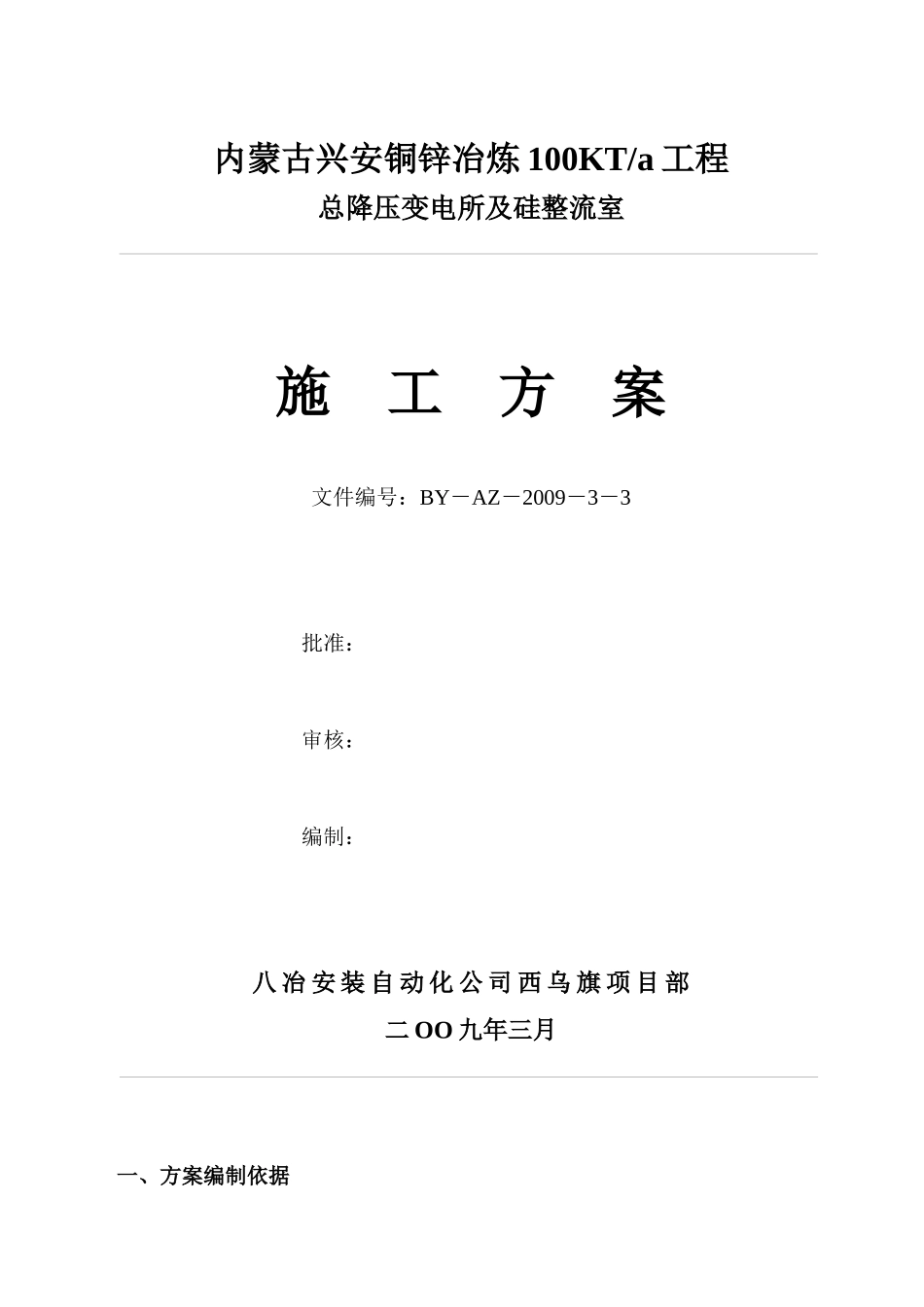

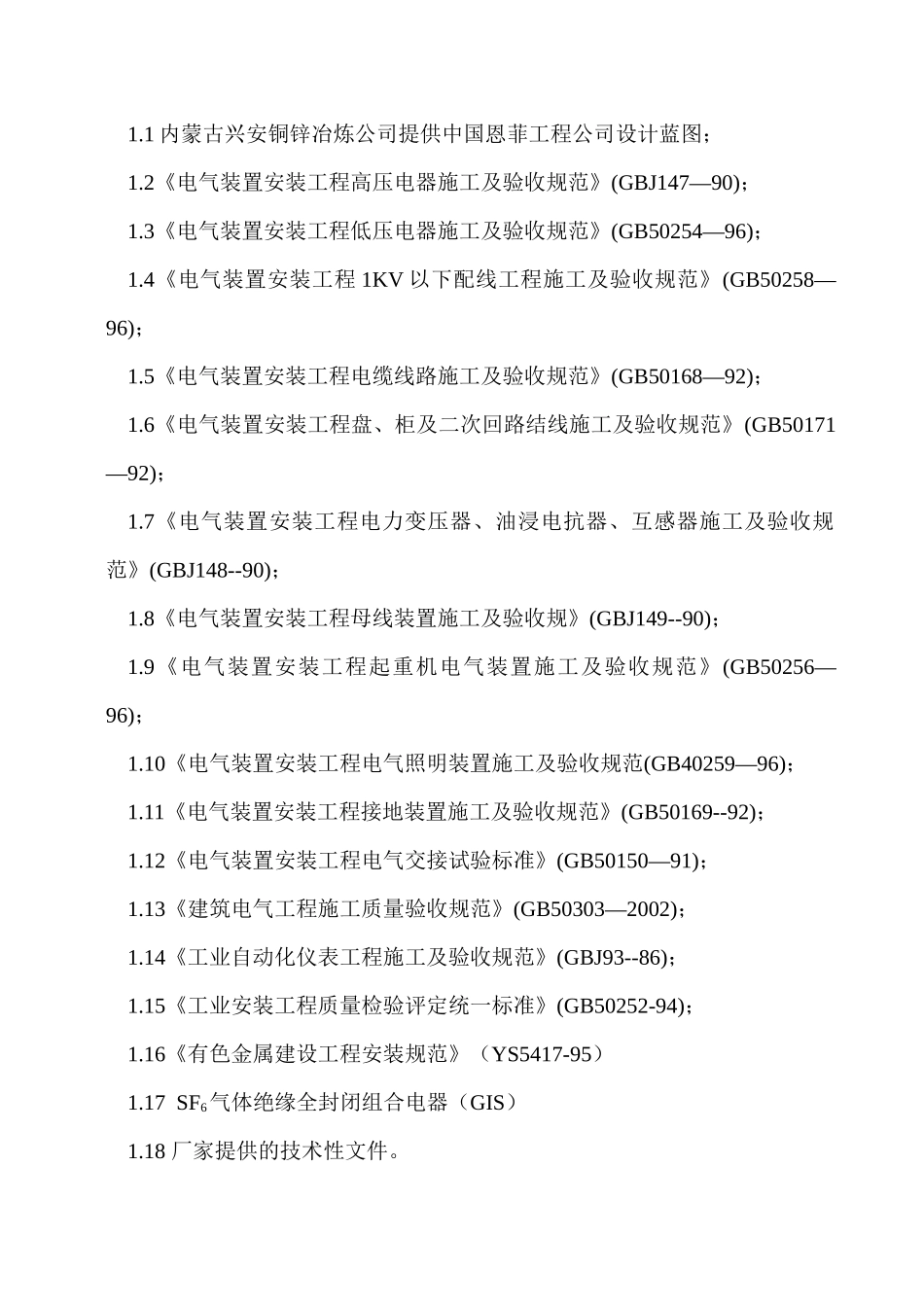

内蒙古兴安铜锌冶炼100KT/a工程总降压变电所及硅整流室施工方案文件编号：BY－AZ－2009－3－3批准：审核：编制：八冶安装自动化公司西乌旗项目部二OO九年三月一、方案编制依据1.1内蒙古兴安铜锌冶炼公司提供中国恩菲工程公司设计蓝图；1.2《电气装置安装工程高压电器施工及验收规范》(GBJ147—90)；1.3《电气装置安装工程低压电器施工及验收规范》(GB50254—96)；1.4《电气装置安装工程1KV以下配线工程施工及验收规范》(GB50258—96)；1.5《电气装置安装工程电缆线路施工及验收规范》(GB50168—92)；1.6《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171—92)；1.7《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GBJ148--90)；1.8《电气装置安装工程母线装置施工及验收规》(GBJ149--90)；1.9《电气装置安装工程起重机电气装置施工及验收规范》(GB50256—96)；1.10《电气装置安装工程电气照明装置施工及验收规范(GB40259—96)；1.11《电气装置安装工程接地装置施工及验收规范》(GB50169--92)；1.12《电气装置安装工程电气交接试验标准》(GB50150—91)；1.13《建筑电气工程施工质量验收规范》(GB50303—2002)；1.14《工业自动化仪表工程施工及验收规范》(GBJ93--86)；1.15《工业安装工程质量检验评定统一标准》(GB50252-94)；1.16《有色金属建设工程安装规范》（YS5417-95）1.17SF6气体绝缘全封闭组合电器（GIS）1.18厂家提供的技术性文件。二、工程概述及工程特点1、工程概述本工程包括总降压变电所110KV开关站一座，两个回路电源进线，110KV开关设备为GIS。在总降压变电所内设110KV容量为20000KVA的动力变压器两台，容量为20500KVA的整流变压器四台，同时设有10KV配电站、总降控制室及低压配电室。整流机组配置主要涉及基础槽钢、母线支架制安、整流变压器安装、机组电源柜、控制柜安装、高压电气设备安装、母线制安和焊接。母线连接采用贯穿螺栓搭接连接和氩弧焊焊接两种方式。母线施工重点在于母线的加工和焊接质量的控制。110KV室内开关站有两回路进线，母联一回，分四回路向调压整流变压器供电，分两回路向动力变压器供电。主要工作内容包括各式支架制安、高压电气设备安装、钢芯铝绞线架设、避雷线架设及照明等，机械化程度较高，在组织安装中合理调配劳动力及机具，严格按设计图纸作业，紧密与测量、土建专业配合，确保工期和质量满足工程的需要。2、工程特点2.1本工程涉及大型设备的吊装、安装，过程中必须由起重工单独指挥，发出指令。除紧急情况外，其他人如有疑问可向起重工提出，不能直接干预起重工发出指令。2.2因为直流互感器、直流隔离开关、铜母线的安装及焊接多在高空，铜母线又比较重、吊挂装置又比较多，所以施工中必须多加小心，严把安全、质量关，防止高空坠落伤及自己、伤及他人、伤及设备，严格控制各道工序，杜绝任何微小的质量事故。铜母线的连接采用氩弧焊焊接，要求焊接处无汽泡、无焊渣，要求满焊。2.3本工程采用螺栓连接的地方比较多，尤其铜母线的连接必须牢固，以确保工程的质量及设备的安全。三、施工部署1、工程目标1.1、质量目标该工程要求工程质量达到优质工程标准,我公司的质量目标是：工程质量保证达到国家和专业部门颁发的质量检验标准、验收规范和设计文件的要求,单位工程质量验收一次合格率100%,工程质量达到省部级优质工程。1.2、安全、文明施工目标安全目标：严格按照GB/T28001-2001标准建立职业健康安全管理体系，依据八冶公司颁布的环境、职业健康安全管理体系文件《管理办法/作业指导书》对本项目的环境、职业健康安全工作进行管理，杜绝重大伤亡事故、机械事故、交通事故和火灾事故的发生，千人负伤率控制在3‰以内。环境管理目标：严格执行《建筑施工安全检查标准》(JGJ59-99)，施工现场保持整洁有序，定期检查，树立文明施工的良好形象，创省级文明工地。严格按照GB/T24001-2004标准建立环境管理体系，依据国家有关规定和八冶公司颁布的《环境、职业健康安全管理体系管理办法/作业指导书》的要求，对本项目的环境进行管理，控制污染，确保现场噪音、污水、粉尘及固体废弃物达标排放。2、施工顺...
