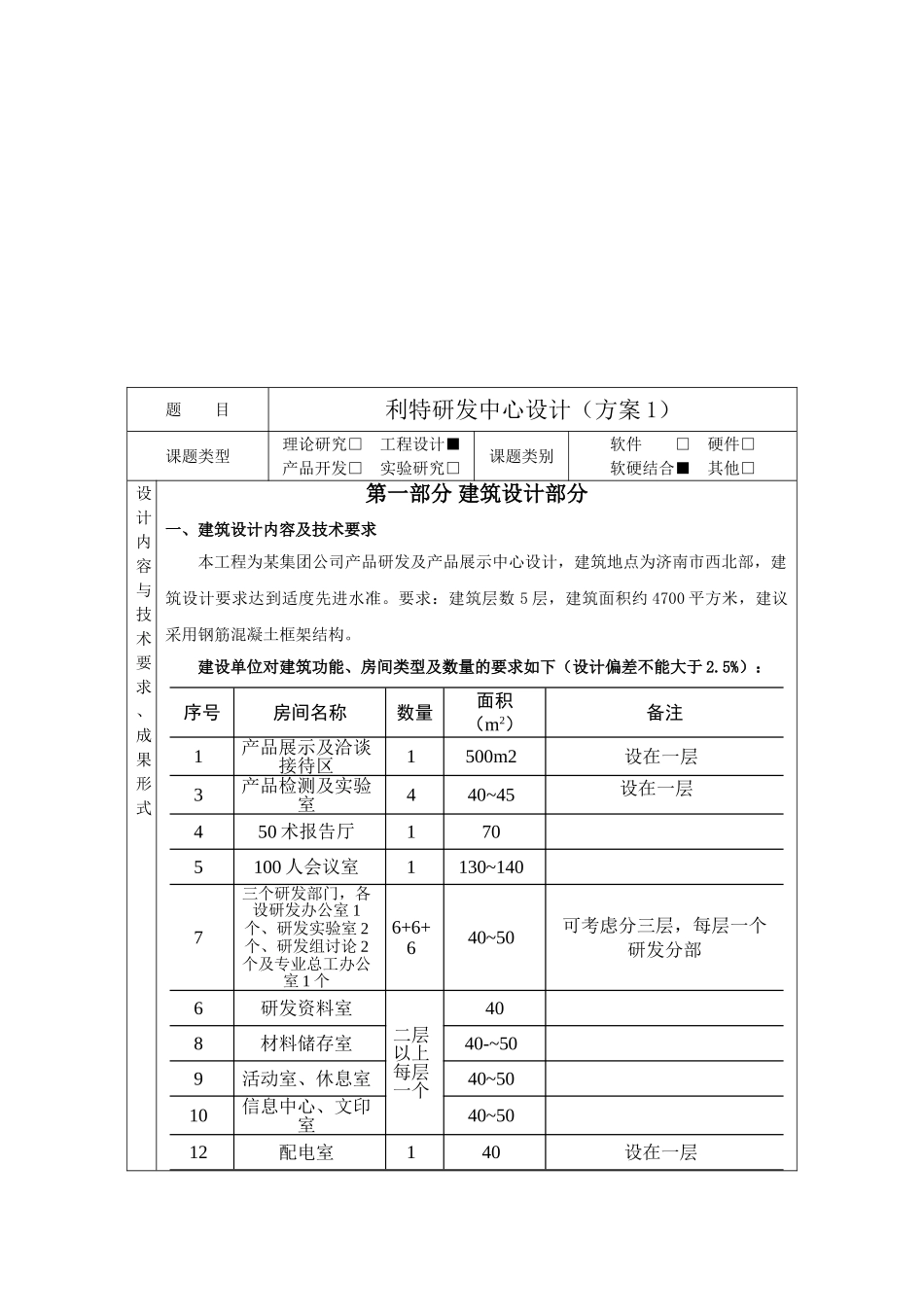

附表1-1-1（理工农医类用）山东英才学院毕业设计(论文)任务书题目：利特研发中心设计（方案2）学生姓名学院建筑工程学院专业土木工程学号指导教师张晓杰负责人签字审核日期题目利特研发中心设计（方案1）课题类型理论研究□工程设计■产品开发□实验研究□课题类别软件□硬件□软硬结合■其他□设计内容与技术要求、成果形式第一部分建筑设计部分一、建筑设计内容及技术要求本工程为某集团公司产品研发及产品展示中心设计，建筑地点为济南市西北部，建筑设计要求达到适度先进水准。要求：建筑层数5层，建筑面积约4700平方米，建议采用钢筋混凝土框架结构。建设单位对建筑功能、房间类型及数量的要求如下（设计偏差不能大于2.5%）：序号房间名称数量面积（m2）备注1产品展示及洽谈接待区1500m2设在一层3产品检测及实验室440~45设在一层450术报告厅1705100人会议室1130~1407三个研发部门，各设研发办公室1个、研发实验室2个、研发组讨论2个及专业总工办公室1个6+6+640~50可考虑分三层，每层一个研发分部6研发资料室二层以上每层一个408材料储存室40-~509活动室、休息室40~5010信息中心、文印室40~5012配电室140设在一层序号房间名称数量面积（m2）备注13研发中心领导办公室240说明：设楼梯两部，厕所及其它内容按有关规范处理，楼梯间顶部屋面设上人检修孔。二、设计绘图及软件要求要求用天正建筑或AutoCAD绘制施工图。三、图纸要求：1．建筑设计说明及建筑做法说明（要有各种房间楼地面、墙面、顶棚、屋面、外墙面装修做法表，可用计算机打印图）2．总平面图（1：300或1：500），要求给出必要的室外设置布置、道路及绿化等。3．各层建筑平面图（1：100），相同楼层可合并绘制。4．屋面排水平面图（1：200）5．正立面图（1：100）6．侧立面图（1：100）7．剖面图，要求剖切主楼梯。（1：100）8．大样图：墙身大样、雨棚大样（墙身大样图可手工绘制，用A2以上图幅）三、设计书要求设计书对建筑部分的方案特征、内外装修、采光通风、节能防火等进行必要的描述。第二部分结构设计部分一、结构设计要求及内容本工程要求采用现浇钢筋混凝土框架结构，现浇楼盖结构体系。考虑实际设计与教学需要，结构设计部分分为CAD设计和手工计算二部分内容。二、施工图要求包括图纸目录、结构总说明、手工绘制的图纸、CAD图纸等内容。要求大致如下：1.在建筑设计基础上，依据设计规范进行结构布置与构件选型，初选梁、柱、板截面、基础类型，选择混凝土标号及钢筋等级，要求进行结构方案比较。2.手工计算部分(1)结构平面设计（板和连系梁的设计）(2)某榀框架结构计算及配筋设计(3)基础设计手工计算。（4）楼梯的手工计算3.手工绘图部分：要求手工绘制2～3张结构施工图，建议绘制柱平法施工图、某层楼板平法配筋图、基础平面图。4.CAD设计部分：(1)用PKPM软件进行结构建模，并用SAT8进行结构三维计算，绘制所有上部主体结构的平法施工图。软件以及手工绘制的上部结构楼板的配筋图（至少有底层、标准层、屋面）、梁平法施工图。要求按照《11G101-1》绘制。(2)基础设计：软件设计：PKPM/JCCAD进行基础设计，用软件绘制基础设计平面图、基础详图、基础拉梁配筋图等。绘制的基础施工图，与手工计算要协调一致。基础施工图表达要求依照《11G101-3》。（3）绘制一座楼梯的平法表示的楼梯结构施工图三、计算书内容（中间手写草稿，最终电子版打印）1.方案的比较，结构布置与构件选型，材料的选定；2.楼盖荷载统计及楼盖结构设计具体工作为：依据建筑做法，初选楼板厚度，并在此基础上对所有楼层的楼盖的不同房间进行恒载统计、依据荷载规范确定活载统计，选择某层进行具体楼板的内力计算，计算内容包括：给出楼板简图、板型划分及板块归并、楼盖恒载及活载内力计算、配筋设计（也可按连续板带简化设计），构造要求，并与PMCAD计算结果进行比较，找出不同原因或进行修改。3.框架设计部分选择有代表性的一榀框架进行设计：材料的选定，给出计算简图、楼盖荷载向梁上导算、梁上分布荷载等效、柱上节点力及等效荷载、风荷载统计及作用于楼层的等效风荷载、悬挑部件或其他构件简化及荷载等效，活荷载不利分布或满布选...
