潍柴发动机专用维修工具说明书1VIP免费

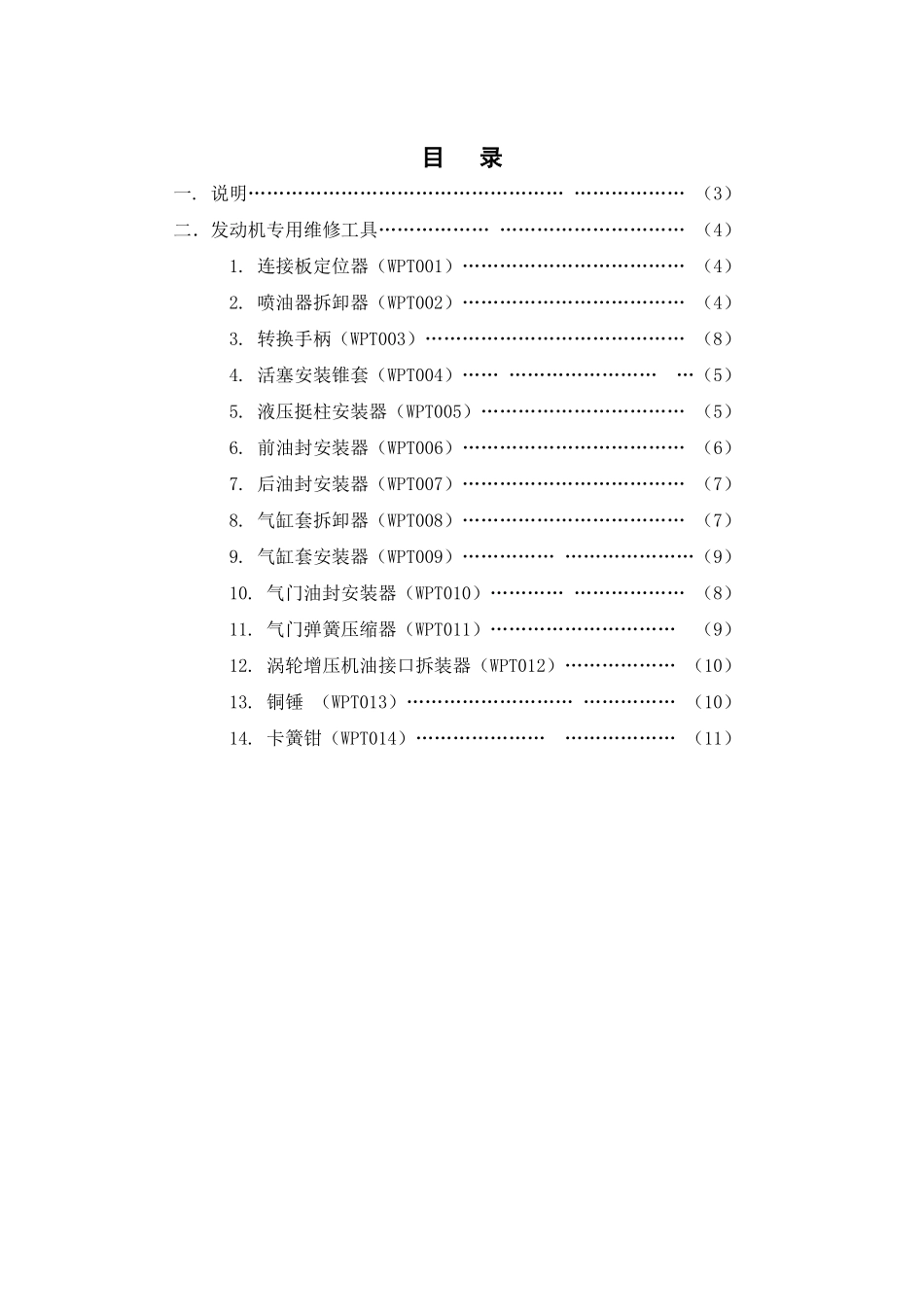

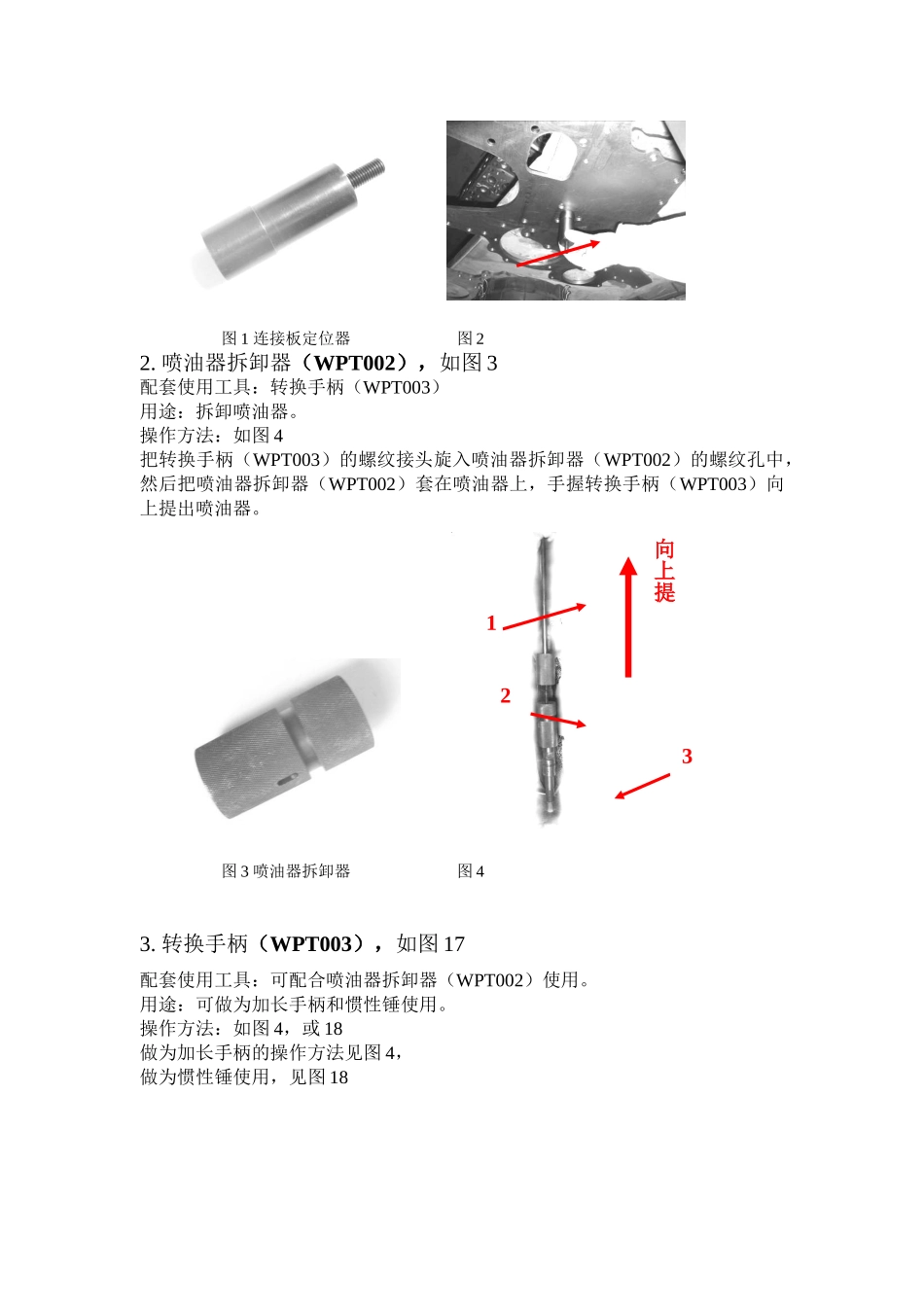

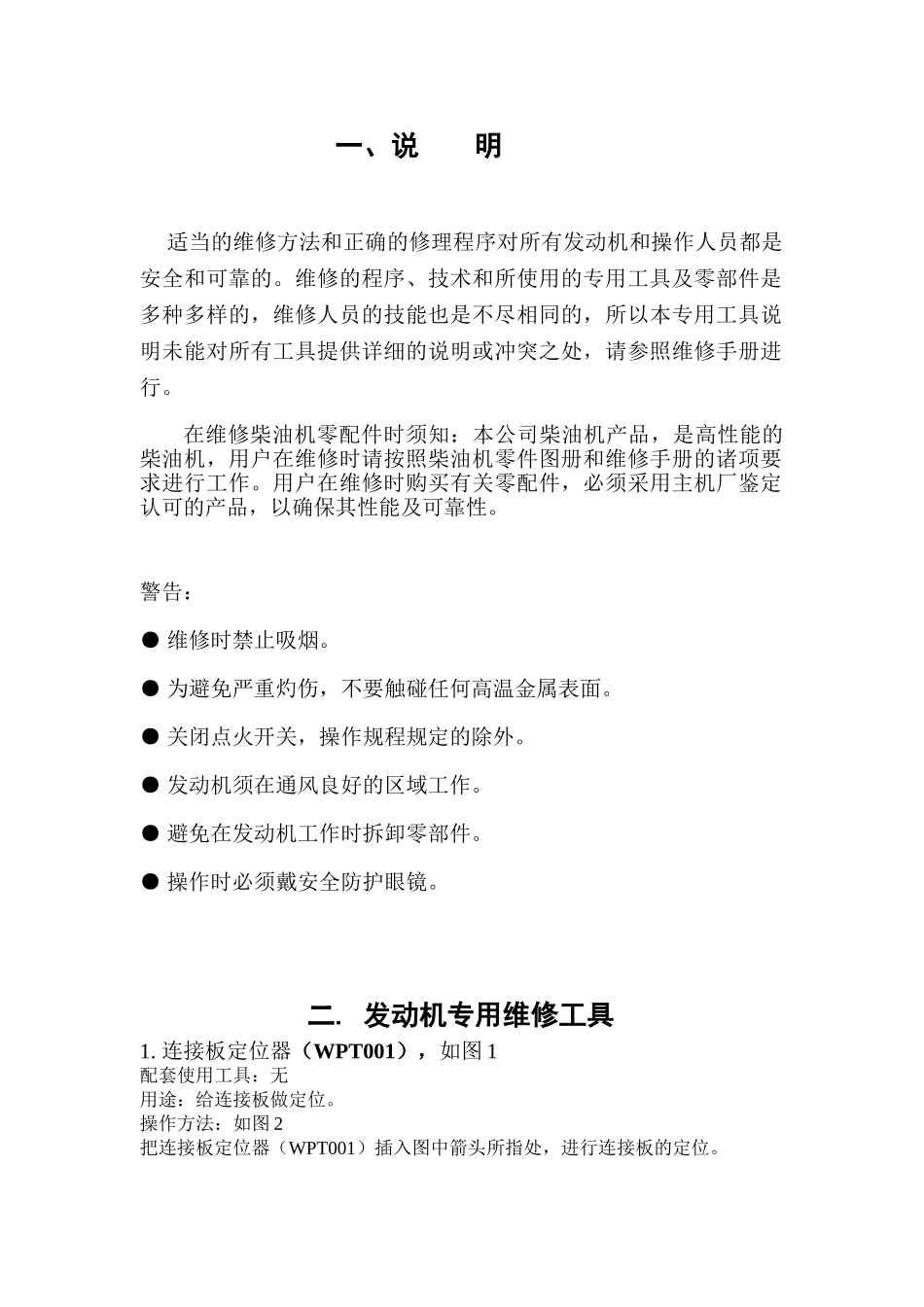

目录一.说明……………………………………………………………（3）二．发动机专用维修工具…………………………………………（4）1.连接板定位器（WPT001）………………………………（4）2.喷油器拆卸器（WPT002）………………………………（4）3.转换手柄（WPT003）……………………………………（8）4.活塞安装锥套（WPT004）……………………………（5）5.液压挺柱安装器（WPT005）……………………………（5）6.前油封安装器（WPT006）………………………………（6）7.后油封安装器（WPT007）………………………………（7）8.气缸套拆卸器（WPT008）………………………………（7）9.气缸套安装器（WPT009）………………………………（9）10.气门油封安装器（WPT010）…………………………（8）11.气门弹簧压缩器（WPT011）…………………………（9）12.涡轮增压机油接口拆装器（WPT012）………………（10）13.铜锤（WPT013）……………………………………（10）14.卡簧钳（WPT014）…………………………………（11）一、说明适当的维修方法和正确的修理程序对所有发动机和操作人员都是安全和可靠的。维修的程序、技术和所使用的专用工具及零部件是多种多样的，维修人员的技能也是不尽相同的，所以本专用工具说明未能对所有工具提供详细的说明或冲突之处，请参照维修手册进行。在维修柴油机零配件时须知：本公司柴油机产品，是高性能的柴油机，用户在维修时请按照柴油机零件图册和维修手册的诸项要求进行工作。用户在维修时购买有关零配件，必须采用主机厂鉴定认可的产品，以确保其性能及可靠性。警告：●维修时禁止吸烟。●为避免严重灼伤，不要触碰任何高温金属表面。●关闭点火开关，操作规程规定的除外。●发动机须在通风良好的区域工作。●避免在发动机工作时拆卸零部件。●操作时必须戴安全防护眼镜。二.发动机专用维修工具1.连接板定位器（WPT001），如图1配套使用工具：无用途：给连接板做定位。操作方法：如图2把连接板定位器（WPT001）插入图中箭头所指处，进行连接板的定位。图1连接板定位器图22.喷油器拆卸器（WPT002），如图3配套使用工具：转换手柄（WPT003）用途：拆卸喷油器。操作方法：如图4把转换手柄（WPT003）的螺纹接头旋入喷油器拆卸器（WPT002）的螺纹孔中，然后把喷油器拆卸器（WPT002）套在喷油器上，手握转换手柄（WPT003）向上提出喷油器。图3喷油器拆卸器图43.转换手柄（WPT003），如图17配套使用工具：可配合喷油器拆卸器（WPT002）使用。用途：可做为加长手柄和惯性锤使用。操作方法：如图4，或18做为加长手柄的操作方法见图4，做为惯性锤使用，见图18123向上提图17转换手柄（WPT003）图184.活塞安装锥套（WPT004），如图5配套使用工具：无用途：固定活塞环，以安装活塞，保护活塞不受损坏。操作方法：如图6先把活塞安装锥套（WPT004）套在活塞和活塞环上，将活塞对准气缸后轻轻向下敲击活塞，直至装入。图5活塞安装锥套图65.液压挺柱安装器（WPT005），如图7配套使用工具：无用途：拆装液压挺柱。操作方法：如图7和8手握压挺柱安装器（WPT005）的手柄，且大拇指向下按液压挺柱安装器（WPT005）的压头（图7中圆圈所指处），然后把液压挺柱安装器（WPT005）的下端插入液压挺柱中（图8中圆圈所指处），松开大拇指，即可活塞开始进行安装。图7液压挺柱安装器图86.前油封安装器（WPT006），如图9配套使用工具：无用途：安装发动机曲轴前油封。操作方法：如图10将专用工具-前油封安装器（WPT006）套上油封，然后一起装在曲轴前端（用拧上配套螺栓的方法进行安装），通过拧动前油封安装器（WPT006）自身的螺母，把前油封压入安装到位。图9前油封安装器7.后油封安装器（WPT007），如图11配套使用工具：无用途：安装发动机曲轴后油封。操作方法：如图12将专用工具-后油封安装器（WPT007）套上油封，然后一起装在曲轴后端（用拧上配套螺栓的方法进行安装），通过拧动后油封安装器（WPT007）自身的螺母，把后油封压入安装到位。图11后油封安装器8.气缸套拆卸器（WPT008），如图13配套使用工具：无用途：把缸套拔出汽缸。操作方法：如图14取出汽缸两侧的M16*...
