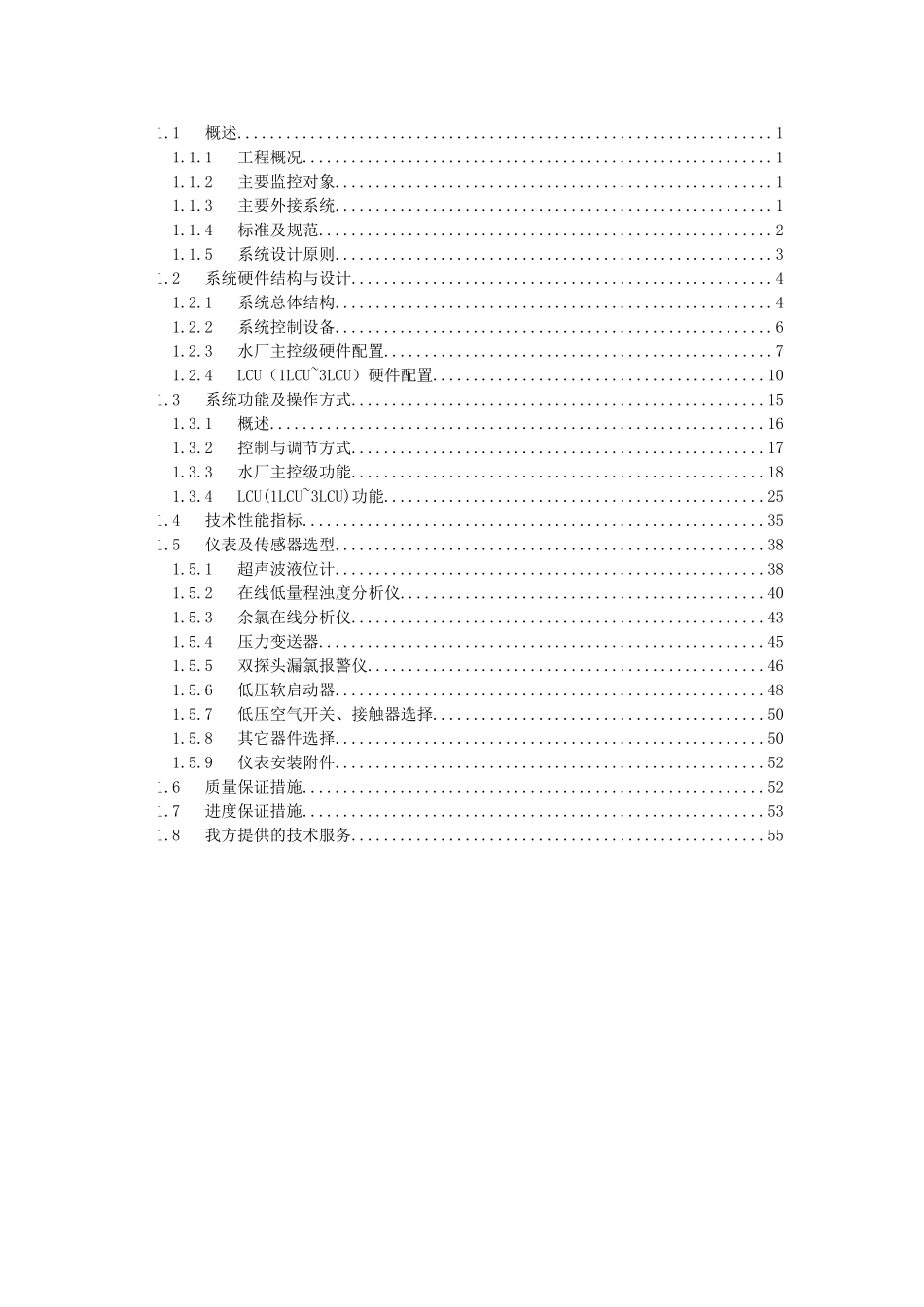

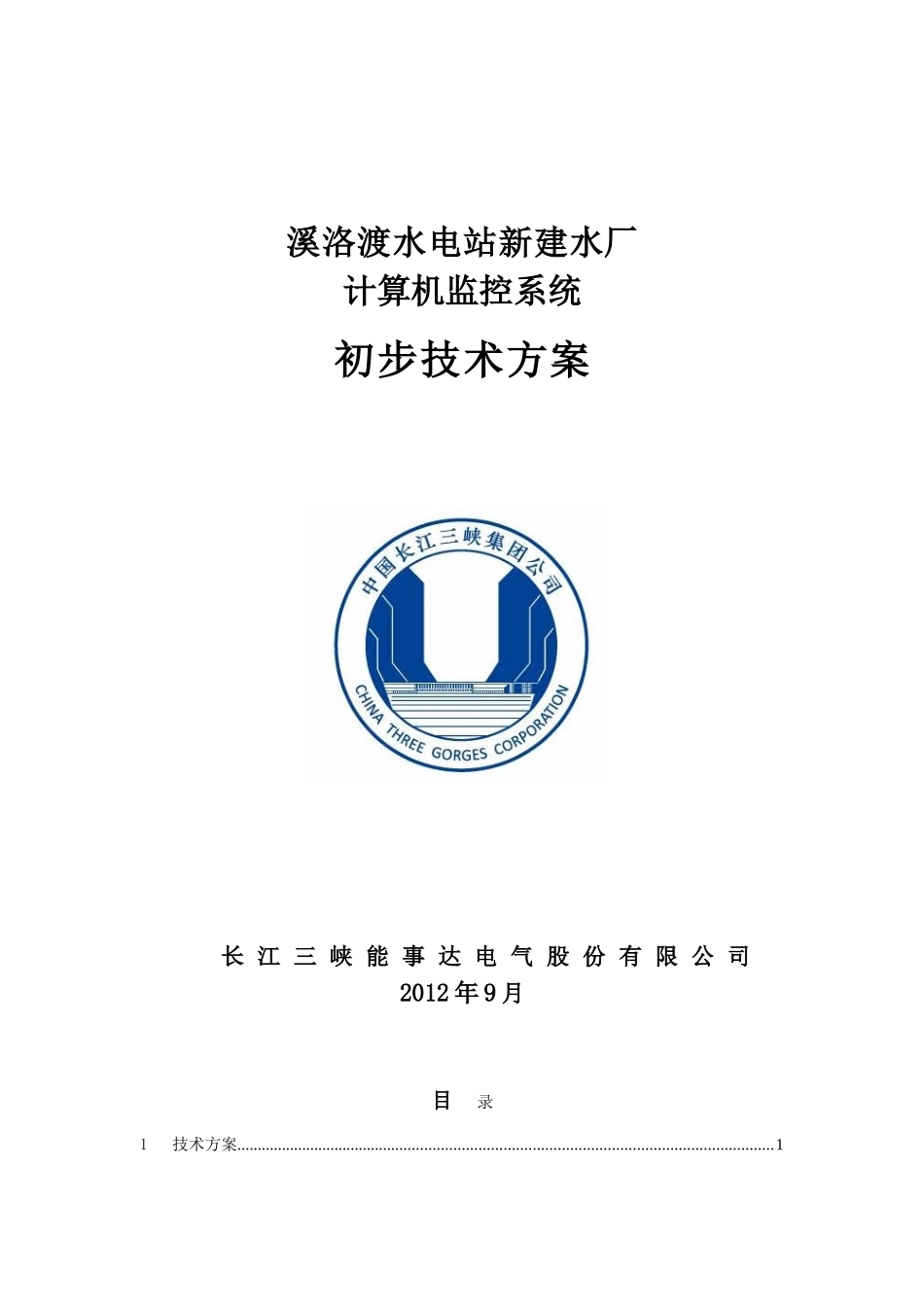

溪洛渡水电站新建水厂计算机监控系统初步技术方案长江三峡能事达电气股份有限公司2012年9月目录1技术方案..................................................................................................................................11.1概述..................................................................11.1.1工程概况..........................................................11.1.2主要监控对象......................................................11.1.3主要外接系统......................................................11.1.4标准及规范........................................................21.1.5系统设计原则......................................................31.2系统硬件结构与设计....................................................41.2.1系统总体结构......................................................41.2.2系统控制设备......................................................61.2.3水厂主控级硬件配置................................................71.2.4LCU（1LCU~3LCU）硬件配置.........................................101.3系统功能及操作方式...................................................151.3.1概述.............................................................161.3.2控制与调节方式...................................................171.3.3水厂主控级功能...................................................181.3.4LCU(1LCU~3LCU)功能...............................................251.4技术性能指标.........................................................351.5仪表及传感器选型.....................................................381.5.1超声波液位计.....................................................381.5.2在线低量程浊度分析仪.............................................401.5.3余氯在线分析仪...................................................431.5.4压力变送器.......................................................451.5.5双探头漏氯报警仪.................................................461.5.6低压软启动器.....................................................481.5.7低压空气开关、接触器选择.........................................501.5.8其它器件选择.....................................................501.5.9仪表安装附件.....................................................521.6质量保证措施.........................................................521.7进度保证措施.........................................................531.8我方提供的技术服务...................................................551技术方案1.1概述1.1.1工程概况为了保证溪洛渡生产生活安全供水，拟在溪洛渡电站左岸和右岸各新建一个水厂，供水规模为左岸9000吨/日，右岸9000吨/日，均采用V型滤池工艺。各水厂主要构（建）筑物包括：源水泵房（1座）、沉沙池一座、网格絮凝及平流沉淀池（共1组）、气水反冲滤池（共2组）、清水池（2组）、配电房及加压送水泵房（1座）、加药间（1座）、加氯间（1座）、控制及综合楼（1座）等制水建筑及辅助设施组成。水厂计算机监控系统主要包括：整个水厂计算机监控设备硬件及软件、配电系统、仪表及自动化组件等。监控系统的设计必须可靠、先进，实现远程调度控制时“无人值班”（少人值守）的目标。本系统实施以后可以达到以下效果：溪洛渡供水调度控制时水厂控制系统达到“无人值班”（少人值守）的目标；系统可接入调度系统并便于扩展使溪洛渡左、右岸各水厂、各水池及坝区管网系统形成一个整体，便于坝区供水整体调度、决策；作为左右岸其它水厂的后备控制中心提高了整个系统的安全性。本方案以左岸新建水厂为例阐述控制系统主要组成及功能。1.1.2主要监控对象(1)源水泵房及其水...
