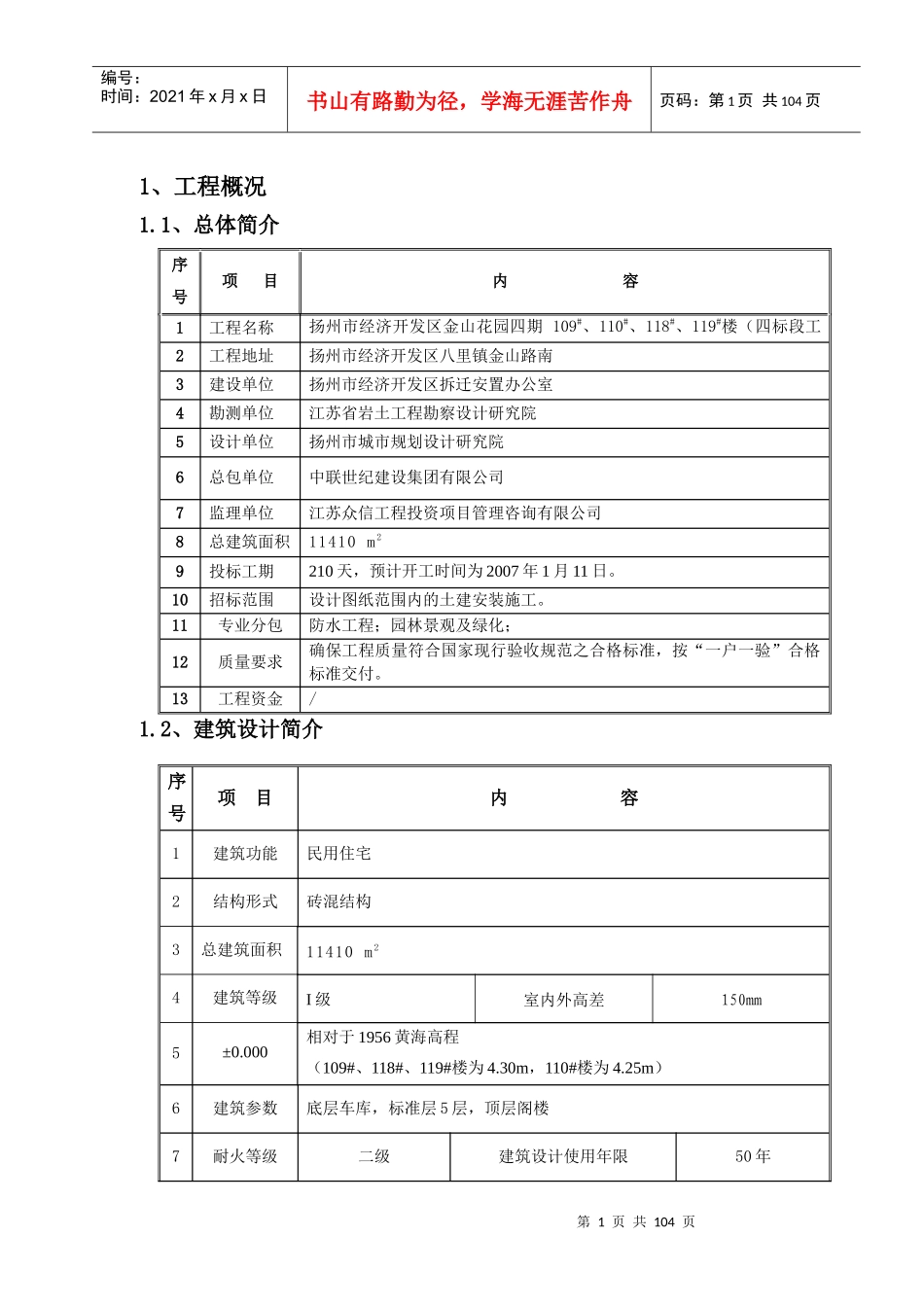

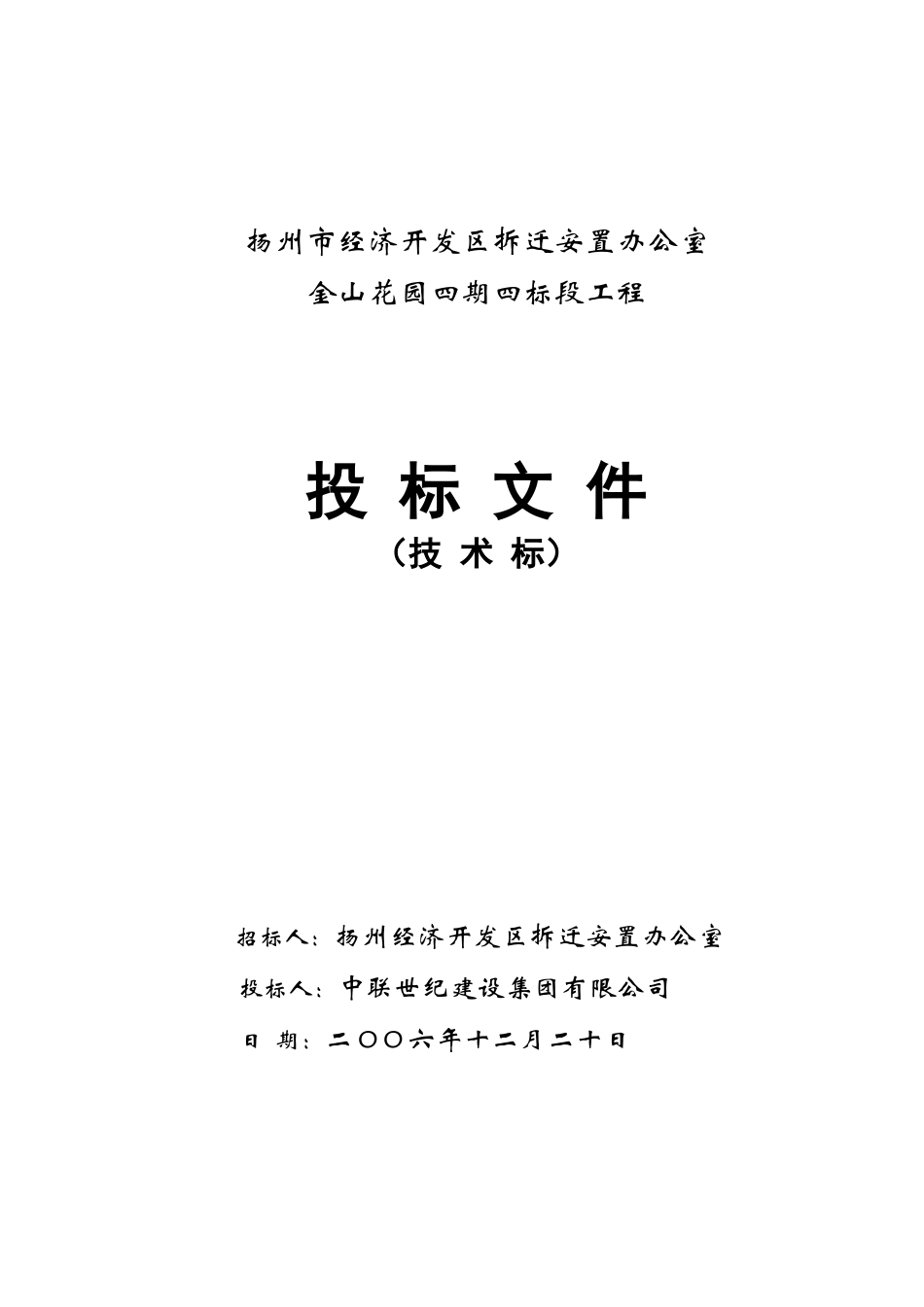

扬州市经济开发区拆迁安置办公室金山花园四期四标段工程投标文件（技术标）招标人：扬州经济开发区拆迁安置办公室投标人：中联世纪建设集团有限公司日期：二OO六年十二月二十日第1页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共104页1、工程概况1.1、总体简介序号项目内容1工程名称扬州市经济开发区金山花园四期109#、110#、118#、119#楼（四标段工程）2工程地址扬州市经济开发区八里镇金山路南3建设单位扬州市经济开发区拆迁安置办公室4勘测单位江苏省岩土工程勘察设计研究院5设计单位扬州市城市规划设计研究院6总包单位中联世纪建设集团有限公司7监理单位江苏众信工程投资项目管理咨询有限公司8总建筑面积11410m29投标工期210天，预计开工时间为2007年1月11日。10招标范围设计图纸范围内的土建安装施工。11专业分包防水工程；园林景观及绿化；12质量要求确保工程质量符合国家现行验收规范之合格标准，按“一户一验”合格标准交付。13工程资金/1.2、建筑设计简介序号项目内容1建筑功能民用住宅2结构形式砖混结构3总建筑面积11410m24建筑等级I级室内外高差150mm5±0.000相对于1956黄海高程（109#、118#、119#楼为4.30m，110#楼为4.25m）6建筑参数底层车库，标准层5层，顶层阁楼7耐火等级二级建筑设计使用年限50年第2页共104页第1页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共104页8屋面工程坡屋面：a.水泥彩瓦；b.1：2.5水泥砂浆粉挂瓦条，留排水槽@600c.25厚1：2.5水泥砂浆掺粘结剂，内设16＃镀锌钢丝网一层；d.30厚挤塑泡沫保温板，每间隔2000设木条分隔；e.专用胶结剂f.水泥基渗透结晶防水涂料；g.15厚1：3水泥砂浆找平层；h.现浇坡屋面，预留ф10钢筋头伸出屋面80@1000。平屋面：a.50厚C30细石砼，内配ф4双向@150，粉平压光；b.20厚1：3水泥砂浆找平层；c.30厚挤塑聚苯乙烯保温隔热板；d.专用胶结剂；e.双面无纺布复合卷材防水层（或SBS卷材防水）；f.20厚1：3水泥砂浆找平层；g.1：6水泥焦渣2%建筑找坡或结构找坡；h.现浇平屋面。9外装修阳台有梁式阳台外墙装修高级外墙涂料饰面；红色面砖饰面（用于车库层外墙）门窗装修进户门为防盗门；室内门为胶合板门（滨江花园三期不配室内门）；阳台及窗为80系列带纱窗导轨海螺型材塑钢窗。10内装修楼地面水泥楼地面、地砖地面内墙面乳胶漆墙面、水泥砂浆墙面顶棚乳胶漆天棚、水泥砂浆天棚、铝塑板吊顶踢脚地砖踢脚板、水泥砂浆踢脚板油漆油性调和漆（木材面）11防水工程地下墙身防潮层，1．5厚聚氨酯防水涂膜屋面3厚SBS卷材防水与刚性防水层组合厕浴间1.5厚聚氨脂防水涂料，墙面上翻350mm,浴缸及淋浴喷头处上翻1800mm1.3、结构设计简介第3页共104页第2页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共104页序号项目内容1结构形式地基处理深层水泥搅拌桩复合地基基础条形基础主体结构砖混结构2地下水浅水位，采取轻型井点降水、排水沟、集水井降水；对砼一般无腐蚀性。3地基场地类别Ⅲ类，中等液化4抗震设防类别丙类抗震设防烈度7度6钢筋接头形式直径≥14mm电渣压力焊或闪光对焊直径＜14mm搭接连接7墙体材料±0.00以上墙体MU10级KP1型承重烧结多孔砖±0.00以下墙体MU15级烧结普通砖8砼等级基础垫层C10基础混凝土C25其余C209砌筑砂浆±0.00以下MU10水泥砂浆一至三层墙体MU10混合砂浆四层及以上墙体MU7.5混合砂浆10砼保护层基础：40mm，梁、柱：30mm；现浇板：20mm1.4、专业设计简介第4页共104页第3页共104页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共104页设计系统设计要求系统做法管线类别生活给水市政给水管网供水压力为0.25Mpa,由市政管网直接供水。热熔连接PP-R管生活排水排水采用污、废合流制排放；污、废水经室外化粪池处理后排入市政排水管道出；通气管采用伸顶通气管。承插粘接UPVC芯层发泡管空调冷凝水空调冷凝水经专用冷凝水管排至散水。承插粘接UPVC芯层发泡管雨水雨水经专用雨水管排至散水。承插粘接UPVC芯层发泡管供配电1、用电负荷为三级负荷，采用集中计量方式，每单元各设一台单元电度表...
