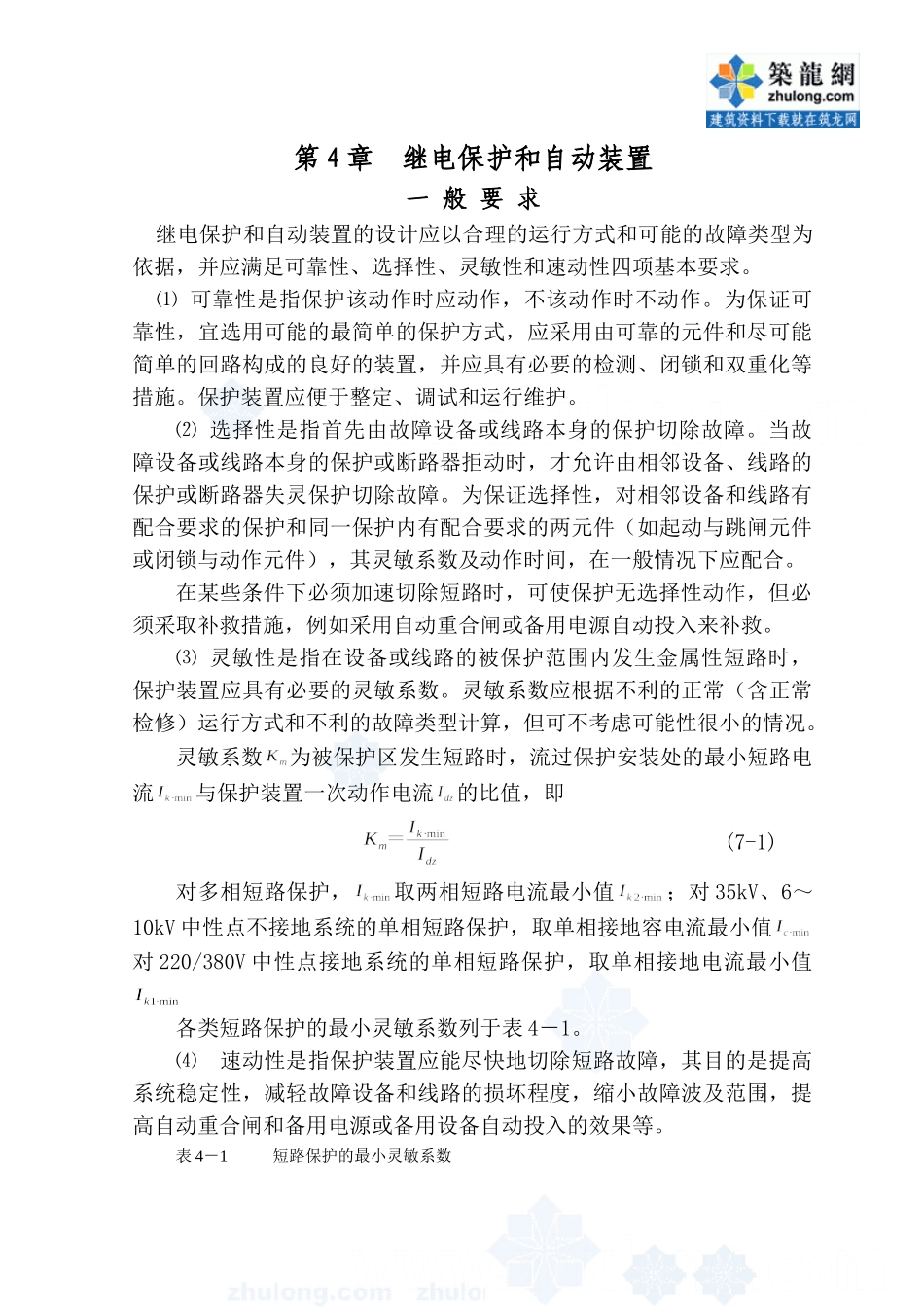

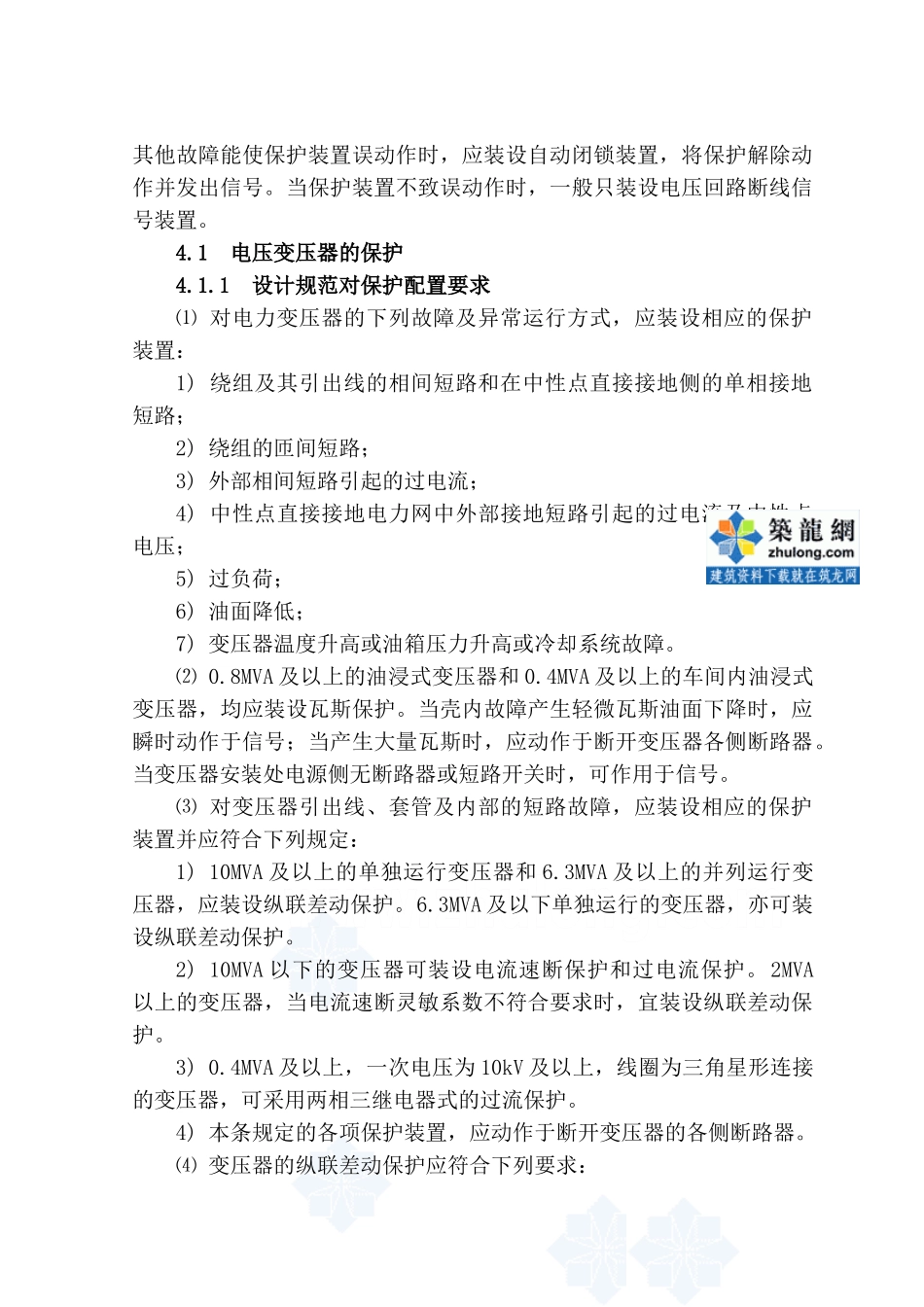

第4章继电保护和自动装置一般要求继电保护和自动装置的设计应以合理的运行方式和可能的故障类型为依据，并应满足可靠性、选择性、灵敏性和速动性四项基本要求。⑴可靠性是指保护该动作时应动作，不该动作时不动作。为保证可靠性，宜选用可能的最简单的保护方式，应采用由可靠的元件和尽可能简单的回路构成的良好的装置，并应具有必要的检测、闭锁和双重化等措施。保护装置应便于整定、调试和运行维护。⑵选择性是指首先由故障设备或线路本身的保护切除故障。当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备、线路的保护或断路器失灵保护切除故障。为保证选择性，对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如起动与跳闸元件或闭锁与动作元件），其灵敏系数及动作时间，在一般情况下应配合。在某些条件下必须加速切除短路时，可使保护无选择性动作，但必须采取补救措施，例如采用自动重合闸或备用电源自动投入来补救。⑶灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数。灵敏系数应根据不利的正常（含正常检修）运行方式和不利的故障类型计算，但可不考虑可能性很小的情况。灵敏系数为被保护区发生短路时，流过保护安装处的最小短路电流与保护装置一次动作电流的比值，即(7-1)对多相短路保护，取两相短路电流最小值；对35kV、6～10kV中性点不接地系统的单相短路保护，取单相接地容电流最小值对220/380V中性点接地系统的单相短路保护，取单相接地电流最小值各类短路保护的最小灵敏系数列于表4－1。⑷速动性是指保护装置应能尽快地切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入的效果等。表4－1短路保护的最小灵敏系数保护分类保护类型组成元件最小灵敏系数备注主保护带方向和不带方向的电流保护或电压保护电流元件和电压元件1.5零序或负序方向元件2.0变压器、线路和电动机的纵联差动保护差电流元件2.0变压器、线路和电动机的电流速断保护电流元件2.0按保护安装处短路计算后备保护远后备保护电流、电压元件1.2按相邻电力设备和线路末端短路计算零序或负序方向元件1.5近后备保护电流、电压元件1.25按线路末端短路计算零序或负序方向元件2.0辅助保护电流速断保护1.2按正常运行方式下保护安装处短路计算⑸配电系统中的电力设备和线路应装设短路故障保护，短路故障保护有主保护和后备保护，必要时可再增设辅助保护。主保护是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。后备保护是主保护或断路器拒动时，用以切除故障的保护。后备保护可分为远后备和近后备两种方式。远后备是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备。近后备是由本电力设备或线路的另一套保护实现后备的保护。辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。⑹如果为了满足相邻保护区末端短路时的灵敏性要求，将使保护过过分复杂或在技术上难以实现时，可按下列原则处理：1)在变压器后短路的情况下，可缩短后备保护作用的范围；2)后备保护灵敏系数可仅按常见的运行方式和故障类型进行验算；3)后备保护可无选择地动作，但应尽量采用自动重合闸或备用电源自动投入装置来补救。⑺保护装置用电流互感器的比误差不应大于10％。当技术上难以满足要求，且不致使保护装置不正确动作时，才允许较大的比误差。⑻在配电系统正常运行情况下，当电压互感器的二次回路断线或其他故障能使保护装置误动作时，应装设自动闭锁装置，将保护解除动作并发出信号。当保护装置不致误动作时，一般只装设电压回路断线信号装置。4.1电压变压器的保护4.1.1设计规范对保护配置要求⑴对电力变压器的下列故障及异常运行方式，应装设相应的保护装置：1)绕组及其引出线的相间短路和在中性点直接接地侧的单相接地短路；2)绕组的匝间短路；3)外部相间短路引起的过电流；4)中性点直接接地电力网中外部接地短路引起的过电流及中性点电压；5)过负荷；6)油面降低；7)变压器温度升高或...
