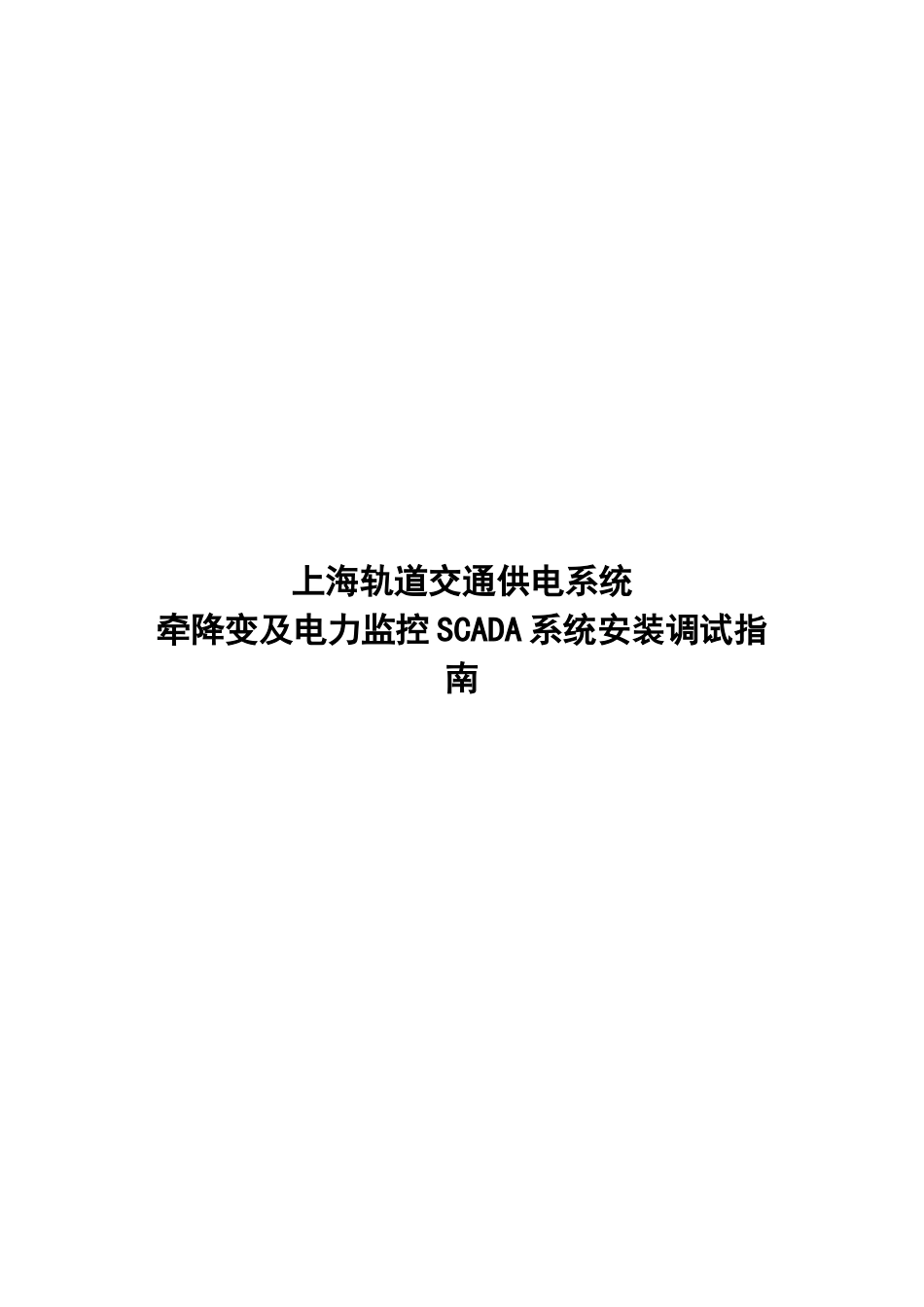

上海轨道交通供电系统牵降变及电力监控SCADA系统安装调试指南VIP专享VIP免费

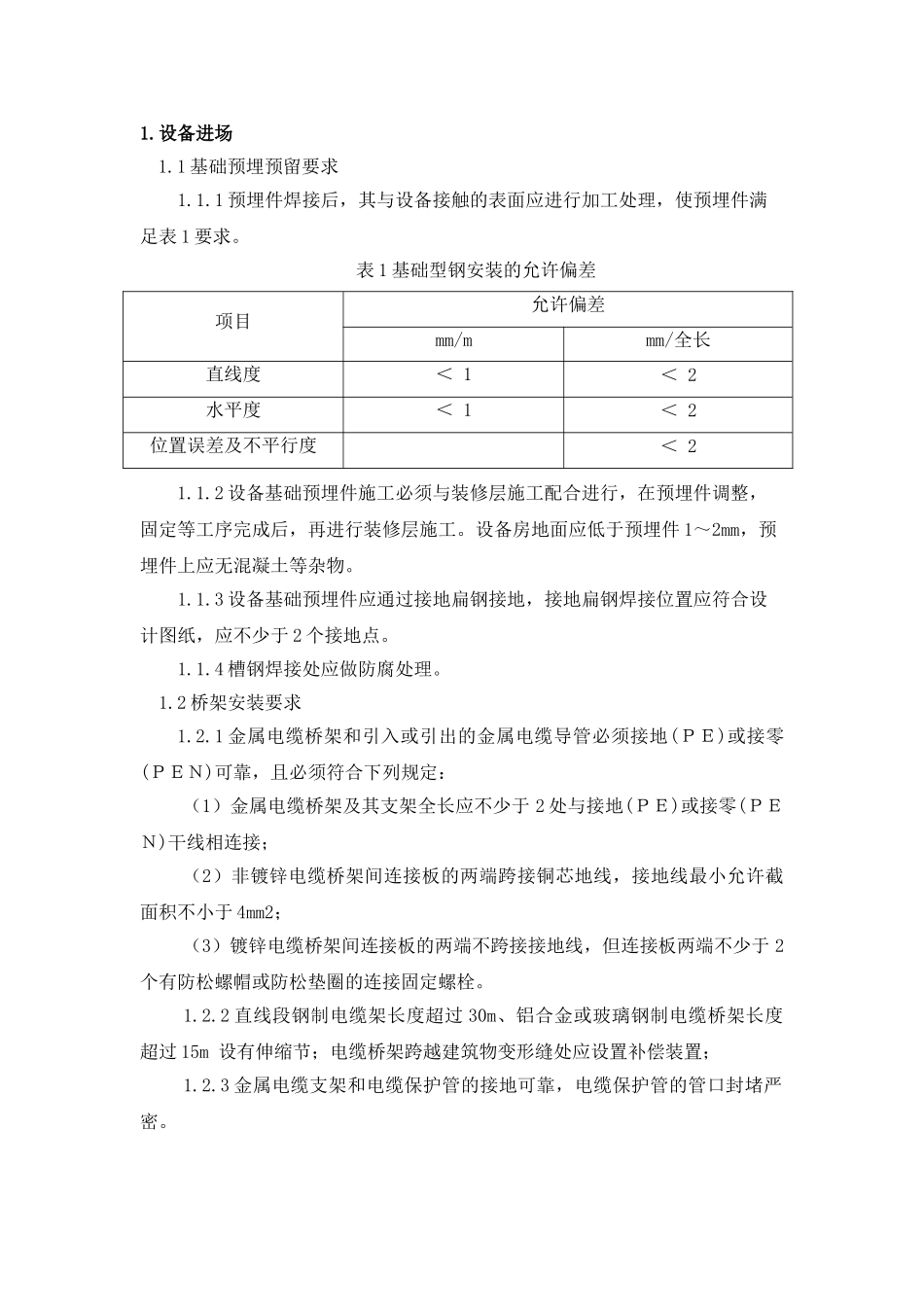

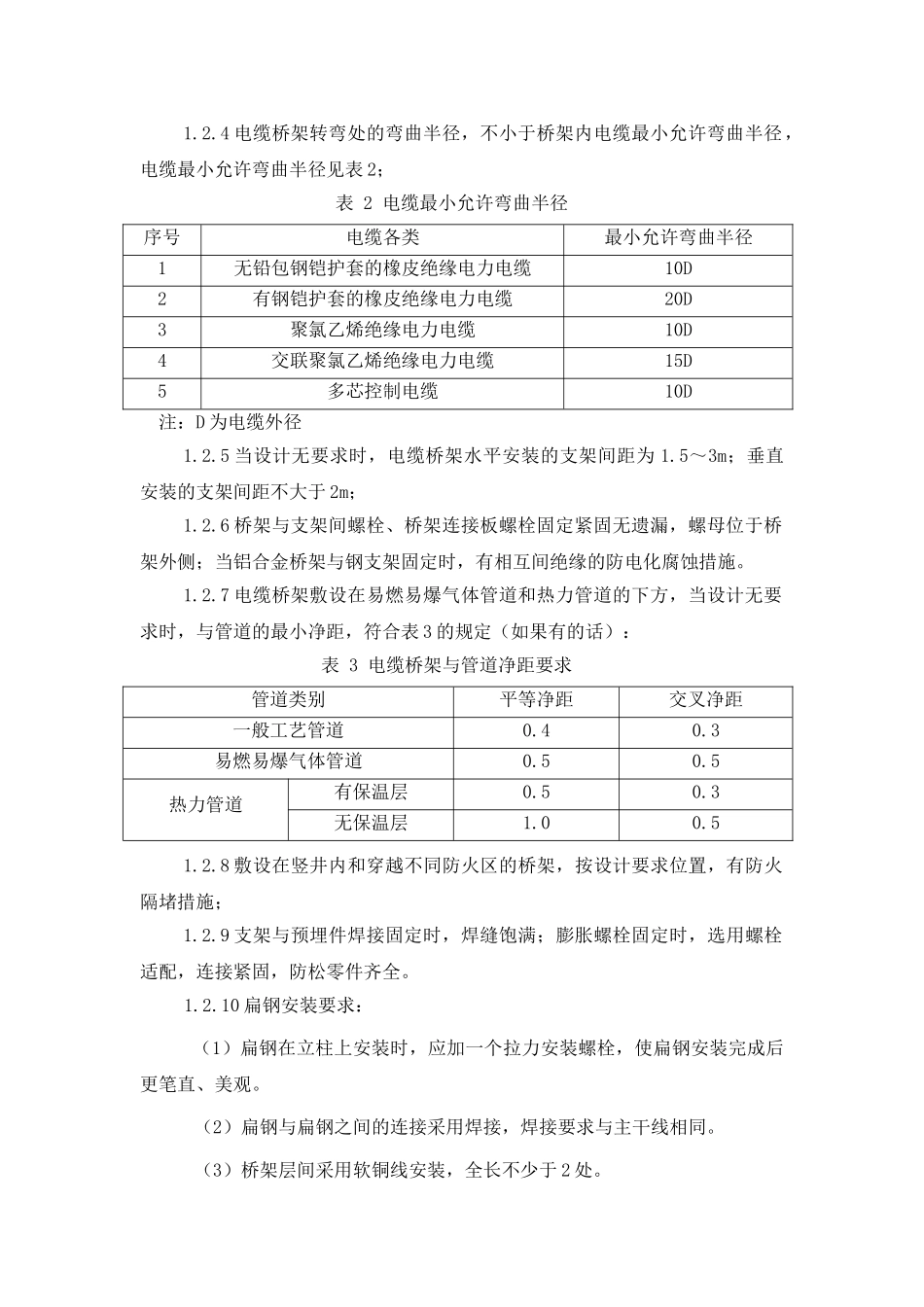

上海轨道交通供电系统牵降变及电力监控SCADA系统安装调试指南1.设备进场1.1基础预埋预留要求1.1.1预埋件焊接后，其与设备接触的表面应进行加工处理，使预埋件满足表1要求。表1基础型钢安装的允许偏差项目允许偏差mm/mmm/全长直线度＜1＜2水平度＜1＜2位置误差及不平行度＜21.1.2设备基础预埋件施工必须与装修层施工配合进行，在预埋件调整，固定等工序完成后，再进行装修层施工。设备房地面应低于预埋件1～2mm，预埋件上应无混凝土等杂物。1.1.3设备基础预埋件应通过接地扁钢接地，接地扁钢焊接位置应符合设计图纸，应不少于2个接地点。1.1.4槽钢焊接处应做防腐处理。1.2桥架安装要求1.2.1金属电缆桥架和引入或引出的金属电缆导管必须接地(ＰＥ)或接零(ＰＥＮ)可靠，且必须符合下列规定：（1）金属电缆桥架及其支架全长应不少于2处与接地(ＰＥ)或接零(ＰＥＮ)干线相连接；（2）非镀锌电缆桥架间连接板的两端跨接铜芯地线，接地线最小允许截面积不小于4mm2；（3）镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。1.2.2直线段钢制电缆架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处应设置补偿装置；1.2.3金属电缆支架和电缆保护管的接地可靠，电缆保护管的管口封堵严密。1.2.4电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表2；表2电缆最小允许弯曲半径序号电缆各类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D注：D为电缆外径1.2.5当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m；1.2.6桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施。1.2.7电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合表3的规定（如果有的话）：表3电缆桥架与管道净距要求管道类别平等净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层1.00.51.2.8敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；1.2.9支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。1.2.10扁钢安装要求：（1）扁钢在立柱上安装时，应加一个拉力安装螺栓，使扁钢安装完成后更笔直、美观。（2）扁钢与扁钢之间的连接采用焊接，焊接要求与主干线相同。（3）桥架层间采用软铜线安装，全长不少于2处。（4）各层之间连接后，再与桥架接地扁钢连接。1.3接地制作要求1.3.1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊，扁钢与钢管焊接，应紧贴3/4钢管表面；扁钢与角钢焊接，紧贴角钢外侧两面焊接，上下两侧施焊。接地干线距墙面约11mm，距地面300mm。扁钢之间的连接采用搭接焊，焊缝不能有虚焊、假焊。所内和电缆夹层的接地干线间，应不少于2处连接。桥架接地干线与主干线、桥架各层之间应不少于2处连接。铜排与干线扁钢、电缆的连接应涂导电脂。若采用铜排接地，需采用放热焊方式进行铜排与铜排或铜排与扁钢的连接。接地铜排为绝缘安装。安装高度主要考虑电缆接到铜排后，电缆的弯曲半径、受力情况。若电缆到铜排的距离过长，应加非标支架来支撑电缆。1.3.2整流器柜，负极柜和直流开关柜绝缘安装后经其外壳通过直流框架保护接地。1.3.3电缆金属屏蔽层及铠装层在电缆终端处通过软铜绞线可靠接地。1.3.4高压开关柜室网栅或房屋门通过铜绞线与接地扁钢连接。确定所有接地铜排已贯通，用50mm2铜编织线将柜接地铜排与接地扁钢连接起来，接地线数量应不少于两处。1.3.5低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积Ｓp不应小于表4的规定。表4保护导体最小截面积相...
