软弱地层中地下连续墙施工工艺及问题处理措施分析VIP免费

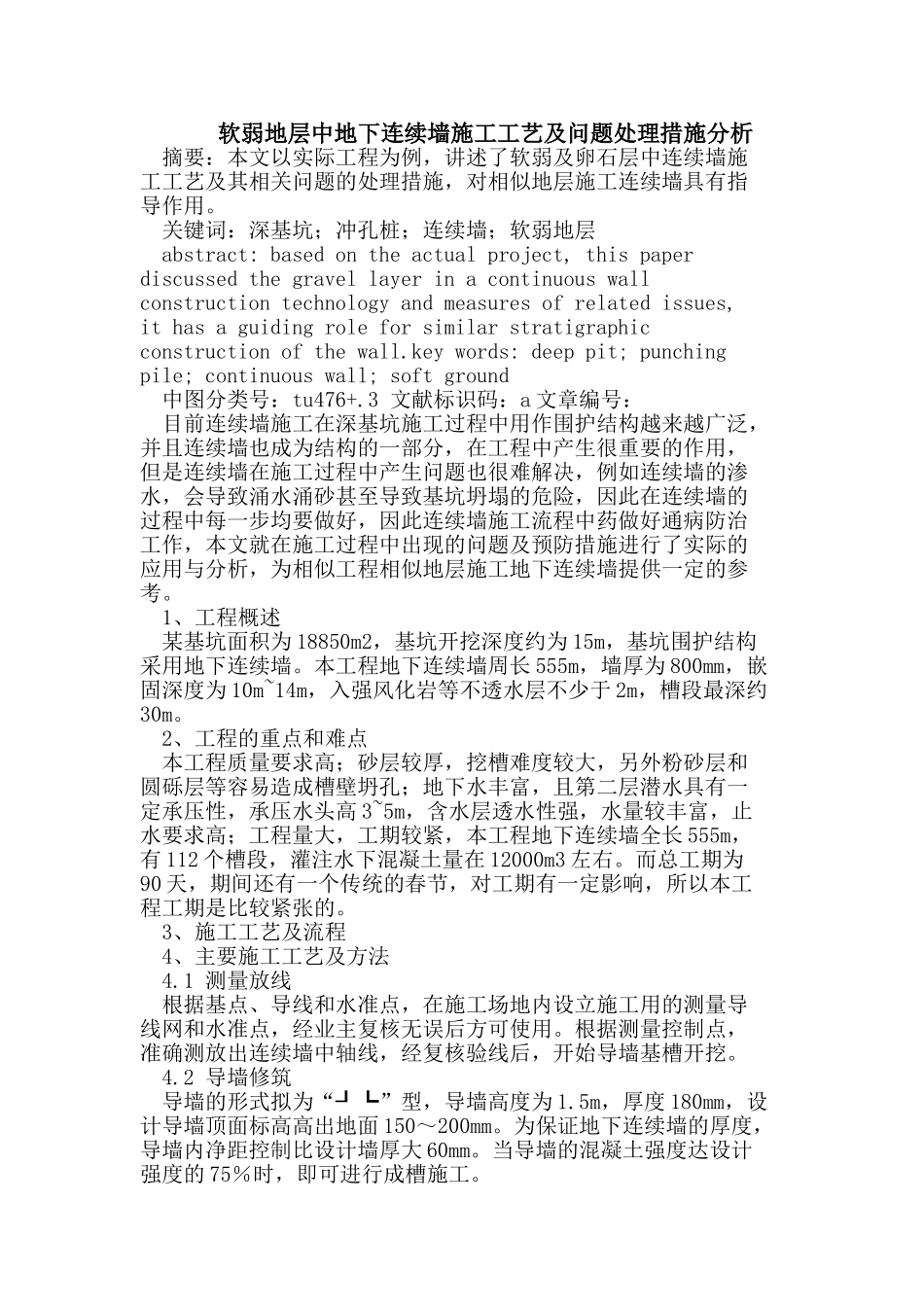

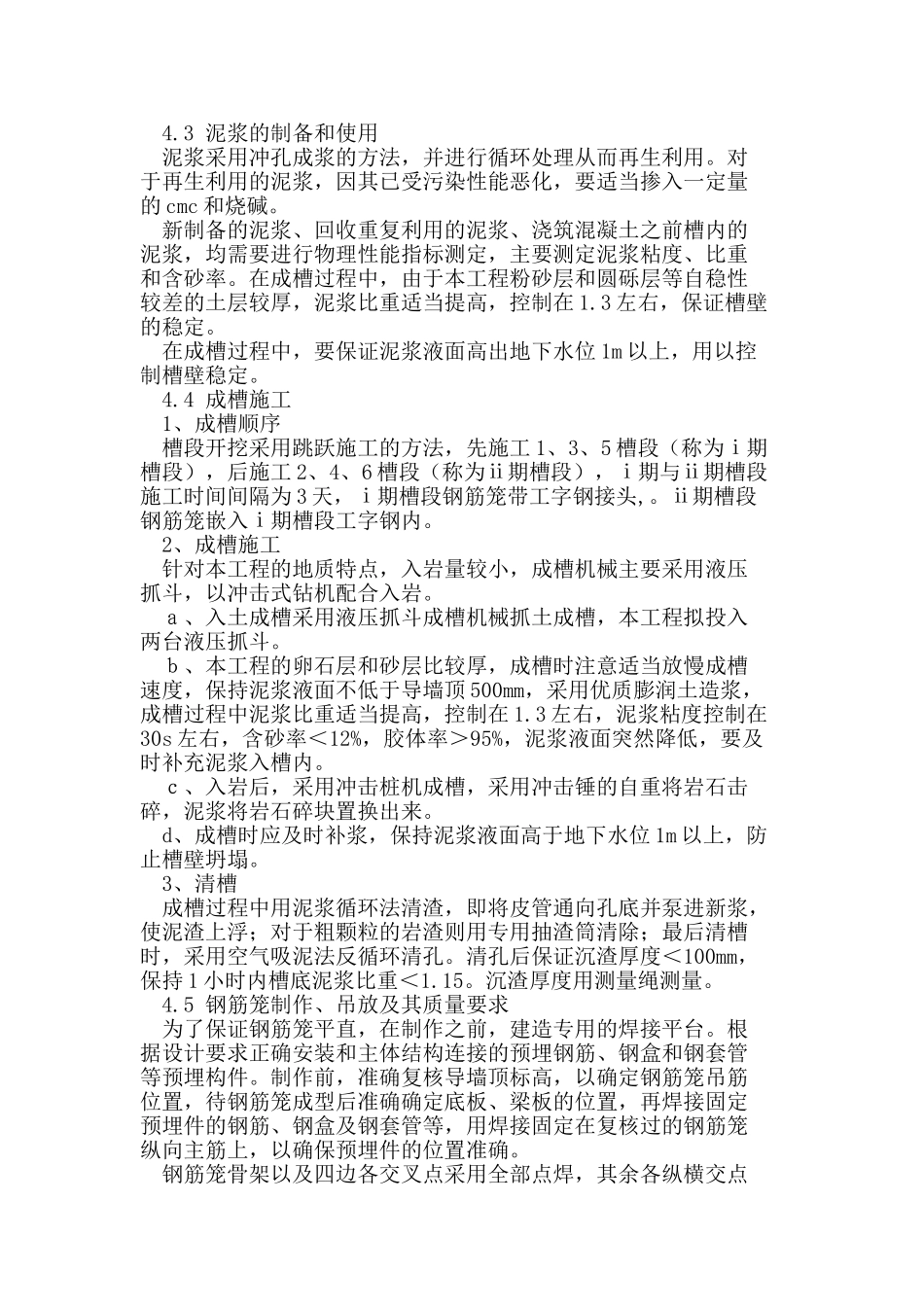

软弱地层中地下连续墙施工工艺及问题处理措施分析摘要：本文以实际工程为例，讲述了软弱及卵石层中连续墙施工工艺及其相关问题的处理措施，对相似地层施工连续墙具有指导作用。关键词：深基坑；冲孔桩；连续墙；软弱地层abstract:basedontheactualproject,thispaperdiscussedthegravellayerinacontinuouswallconstructiontechnologyandmeasuresofrelatedissues,ithasaguidingroleforsimilarstratigraphicconstructionofthewall.keywords:deeppit;punchingpile;continuouswall;softground中图分类号：tu476+.3文献标识码：a文章编号：目前连续墙施工在深基坑施工过程中用作围护结构越来越广泛，并且连续墙也成为结构的一部分，在工程中产生很重要的作用，但是连续墙在施工过程中产生问题也很难解决，例如连续墙的渗水，会导致涌水涌砂甚至导致基坑坍塌的危险，因此在连续墙的过程中每一步均要做好，因此连续墙施工流程中药做好通病防治工作，本文就在施工过程中出现的问题及预防措施进行了实际的应用与分析，为相似工程相似地层施工地下连续墙提供一定的参考。1、工程概述某基坑面积为18850m2，基坑开挖深度约为15m，基坑围护结构采用地下连续墙。本工程地下连续墙周长555m，墙厚为800mm，嵌固深度为10m~14m，入强风化岩等不透水层不少于2m，槽段最深约30m。2、工程的重点和难点本工程质量要求高；砂层较厚，挖槽难度较大，另外粉砂层和圆砾层等容易造成槽壁坍孔；地下水丰富，且第二层潜水具有一定承压性，承压水头高3~5m，含水层透水性强，水量较丰富，止水要求高；工程量大，工期较紧，本工程地下连续墙全长555m，有112个槽段，灌注水下混凝土量在12000m3左右。而总工期为90天，期间还有一个传统的春节，对工期有一定影响，所以本工程工期是比较紧张的。3、施工工艺及流程4、主要施工工艺及方法4.1测量放线根据基点、导线和水准点，在施工场地内设立施工用的测量导线网和水准点，经业主复核无误后方可使用。根据测量控制点，准确测放出连续墙中轴线，经复核验线后，开始导墙基槽开挖。4.2导墙修筑导墙的形式拟为“┚┗”型，导墙高度为1.5m，厚度180mm，设计导墙顶面标高高出地面150～200mm。为保证地下连续墙的厚度，导墙内净距控制比设计墙厚大60mm。当导墙的混凝土强度达设计强度的75％时，即可进行成槽施工。4.3泥浆的制备和使用泥浆采用冲孔成浆的方法，并进行循环处理从而再生利用。对于再生利用的泥浆，因其已受污染性能恶化，要适当掺入一定量的cmc和烧碱。新制备的泥浆、回收重复利用的泥浆、浇筑混凝土之前槽内的泥浆，均需要进行物理性能指标测定，主要测定泥浆粘度、比重和含砂率。在成槽过程中，由于本工程粉砂层和圆砾层等自稳性较差的土层较厚，泥浆比重适当提高，控制在1.3左右，保证槽壁的稳定。在成槽过程中，要保证泥浆液面高出地下水位1m以上，用以控制槽壁稳定。4.4成槽施工1、成槽顺序槽段开挖采用跳跃施工的方法，先施工1、3、5槽段（称为ⅰ期槽段），后施工2、4、6槽段（称为ⅱ期槽段），ⅰ期与ⅱ期槽段施工时间间隔为3天，ⅰ期槽段钢筋笼带工字钢接头,。ⅱ期槽段钢筋笼嵌入ⅰ期槽段工字钢内。2、成槽施工针对本工程的地质特点，入岩量较小，成槽机械主要采用液压抓斗，以冲击式钻机配合入岩。ａ、入土成槽采用液压抓斗成槽机械抓土成槽，本工程拟投入两台液压抓斗。ｂ、本工程的卵石层和砂层比较厚，成槽时注意适当放慢成槽速度，保持泥浆液面不低于导墙顶500mm，采用优质膨润土造浆，成槽过程中泥浆比重适当提高，控制在1.3左右，泥浆粘度控制在30s左右，含砂率＜12%，胶体率＞95%，泥浆液面突然降低，要及时补充泥浆入槽内。ｃ、入岩后，采用冲击桩机成槽，采用冲击锤的自重将岩石击碎，泥浆将岩石碎块置换出来。d、成槽时应及时补浆，保持泥浆液面高于地下水位1m以上，防止槽壁坍塌。3、清槽成槽过程中用泥浆循环法清渣，即将皮管通向孔底并泵进新浆，使泥渣上浮；对于粗颗粒的岩渣则用专用抽渣筒清除；最后清槽时，采用空气吸泥法反循环清孔。清孔后保证沉渣厚度＜100mm，保持1小时内槽底泥浆比重＜1.15。沉渣厚度用测量绳测量。4.5钢筋笼制作、吊...
