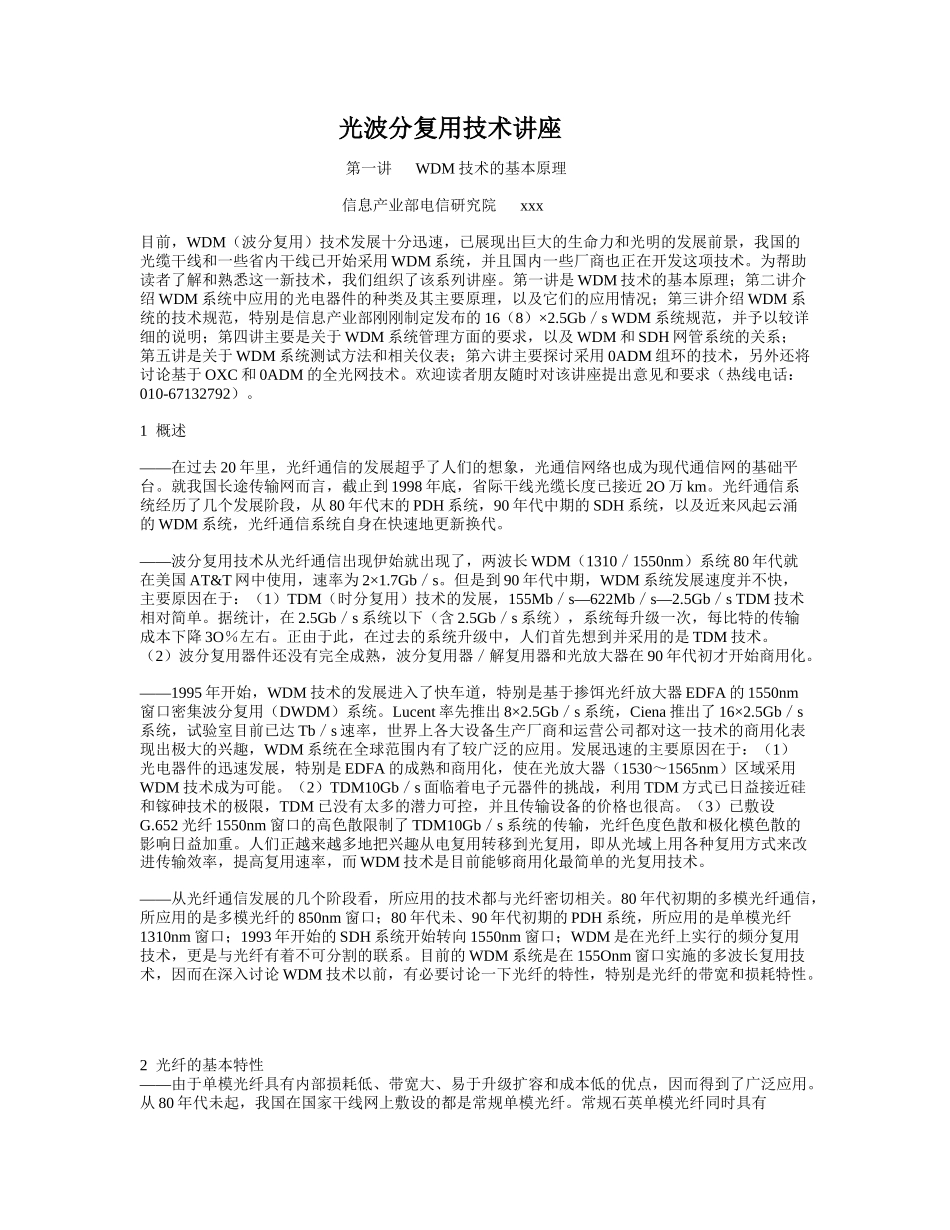

光波分复用技术讲座第一讲WDM技术的基本原理信息产业部电信研究院xxx目前，WDM（波分复用）技术发展十分迅速，已展现出巨大的生命力和光明的发展前景，我国的光缆干线和一些省内干线已开始采用WDM系统，并且国内一些厂商也正在开发这项技术。为帮助读者了解和熟悉这一新技术，我们组织了该系列讲座。第一讲是WDM技术的基本原理；第二讲介绍WDM系统中应用的光电器件的种类及其主要原理，以及它们的应用情况；第三讲介绍WDM系统的技术规范，特别是信息产业部刚刚制定发布的16（8）×2.5Gb／sWDM系统规范，并予以较详细的说明；第四讲主要是关于WDM系统管理方面的要求，以及WDM和SDH网管系统的关系；第五讲是关于WDM系统测试方法和相关仪表；第六讲主要探讨采用0ADM组环的技术，另外还将讨论基于OXC和0ADM的全光网技术。欢迎读者朋友随时对该讲座提出意见和要求（热线电话：010-67132792）。1概述——在过去20年里，光纤通信的发展超乎了人们的想象，光通信网络也成为现代通信网的基础平台。就我国长途传输网而言，截止到1998年底，省际干线光缆长度已接近2O万km。光纤通信系统经历了几个发展阶段，从80年代末的PDH系统，90年代中期的SDH系统，以及近来风起云涌的WDM系统，光纤通信系统自身在快速地更新换代。——波分复用技术从光纤通信出现伊始就出现了，两波长WDM（1310／1550nm）系统80年代就在美国AT&T网中使用，速率为2×1.7Gb／s。但是到90年代中期，WDM系统发展速度并不快，主要原因在于：（1）TDM（时分复用）技术的发展，155Mb／s—622Mb／s—2.5Gb／sTDM技术相对简单。据统计，在2.5Gb／s系统以下（含2.5Gb／s系统），系统每升级一次，每比特的传输成本下降3O％左右。正由于此，在过去的系统升级中，人们首先想到并采用的是TDM技术。（2）波分复用器件还没有完全成熟，波分复用器／解复用器和光放大器在90年代初才开始商用化。——1995年开始，WDM技术的发展进入了快车道，特别是基于掺饵光纤放大器EDFA的1550nm窗口密集波分复用（DWDM）系统。Lucent率先推出8×2.5Gb／s系统，Ciena推出了16×2.5Gb／s系统，试验室目前已达Tb／s速率，世界上各大设备生产厂商和运营公司都对这一技术的商用化表现出极大的兴趣，WDM系统在全球范围内有了较广泛的应用。发展迅速的主要原因在于：（1）光电器件的迅速发展，特别是EDFA的成熟和商用化，使在光放大器（1530～1565nm）区域采用WDM技术成为可能。（2）TDM10Gb／s面临着电子元器件的挑战，利用TDM方式已日益接近硅和镓砷技术的极限，TDM已没有太多的潜力可控，并且传输设备的价格也很高。（3）已敷设G.652光纤1550nm窗口的高色散限制了TDM10Gb／s系统的传输，光纤色度色散和极化模色散的影响日益加重。人们正越来越多地把兴趣从电复用转移到光复用，即从光域上用各种复用方式来改进传输效率，提高复用速率，而WDM技术是目前能够商用化最简单的光复用技术。——从光纤通信发展的几个阶段看，所应用的技术都与光纤密切相关。80年代初期的多模光纤通信，所应用的是多模光纤的850nm窗口；80年代未、90年代初期的PDH系统，所应用的是单模光纤1310nm窗口；1993年开始的SDH系统开始转向1550nm窗口；WDM是在光纤上实行的频分复用技术，更是与光纤有着不可分割的联系。目前的WDM系统是在155Onm窗口实施的多波长复用技术，因而在深入讨论WDM技术以前，有必要讨论一下光纤的特性，特别是光纤的带宽和损耗特性。2光纤的基本特性——由于单模光纤具有内部损耗低、带宽大、易于升级扩容和成本低的优点，因而得到了广泛应用。从80年代未起，我国在国家干线网上敷设的都是常规单模光纤。常规石英单模光纤同时具有1550nm和1310nm两个窗口，最小衰减窗口位于1550nm窗口。多数国际商用光纤在这两个窗口的典型数值为：1310nm窗口的衰减在（0.3～0.4）dB／km；1550nm窗口的衰减在（O.19～0.25）dB／km。——从上图可以看出，除了在1380nm有一个OH-根离子吸收峰导致损耗比较大外，其它区域光纤损耗都小于0.5dB／km（据报道已有公司推出了ALLWAVE全波光纤，消除了这一损耗峰峰值，使整个频带更加平坦）。现在人们所利用的只是光纤低损耗频谱（1310～1550nm...
