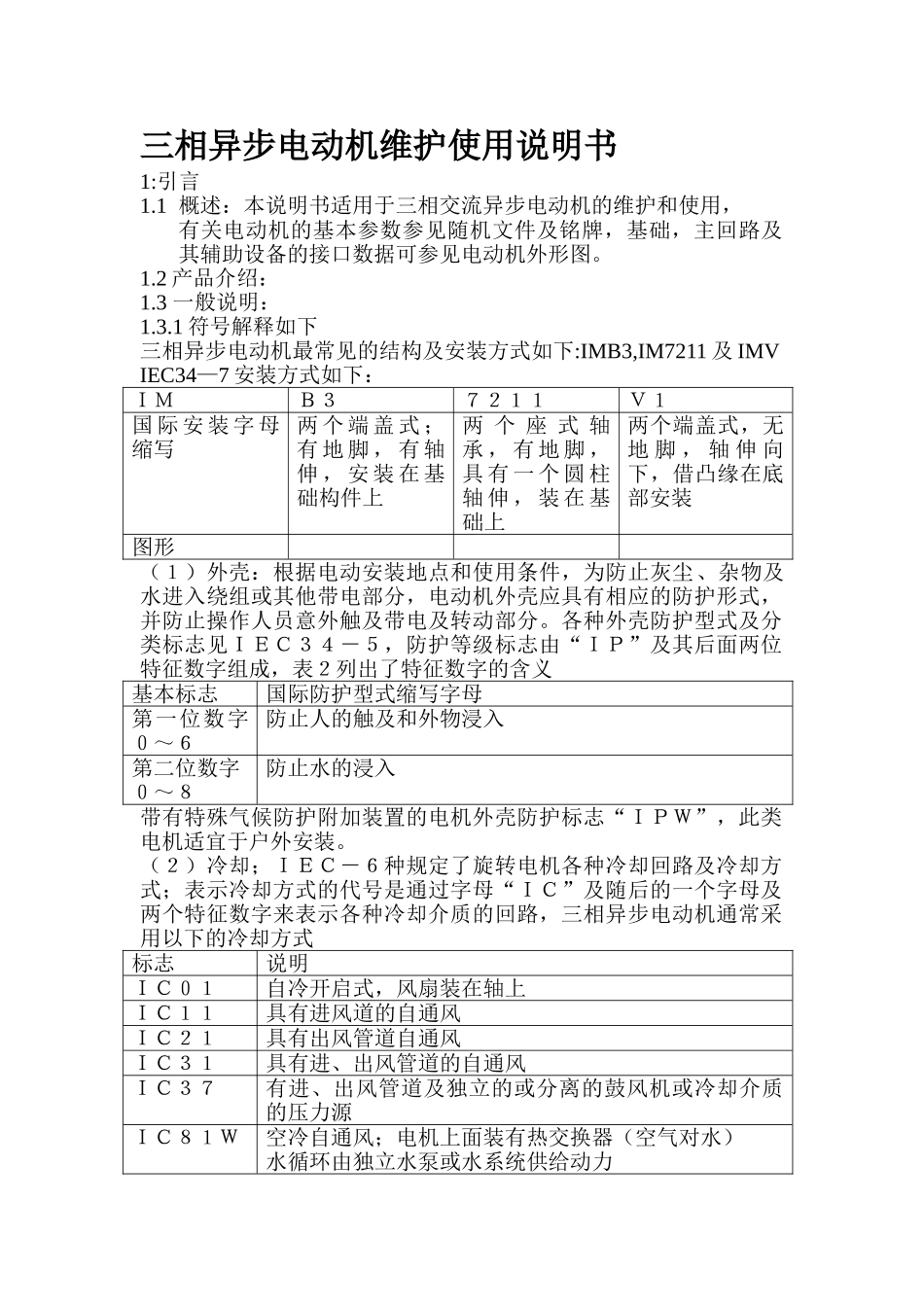

三相异步电动机维护使用说明书1:引言1.1概述：本说明书适用于三相交流异步电动机的维护和使用，有关电动机的基本参数参见随机文件及铭牌，基础，主回路及其辅助设备的接口数据可参见电动机外形图。1.2产品介绍：1.3一般说明：1.3.1符号解释如下三相异步电动机最常见的结构及安装方式如下:IMB3,IM7211及IMVIEC34—7安装方式如下：ＩＭＢ３７２１１Ｖ１国际安装字母缩写两个端盖式；有地脚，有轴伸，安装在基础构件上两个座式轴承，有地脚，具有一个圆柱轴伸，装在基础上两个端盖式，无地脚，轴伸向下，借凸缘在底部安装图形（１）外壳：根据电动安装地点和使用条件，为防止灰尘、杂物及水进入绕组或其他带电部分，电动机外壳应具有相应的防护形式，并防止操作人员意外触及带电及转动部分。各种外壳防护型式及分类标志见ＩＥＣ３４－５，防护等级标志由“ＩＰ”及其后面两位特征数字组成，表２列出了特征数字的含义基本标志国际防护型式缩写字母第一位数字０～６防止人的触及和外物浸入第二位数字０～８防止水的浸入带有特殊气候防护附加装置的电机外壳防护标志“ＩＰＷ”，此类电机适宜于户外安装。（２）冷却；ＩＥＣ－６种规定了旋转电机各种冷却回路及冷却方式；表示冷却方式的代号是通过字母“ＩＣ”及随后的一个字母及两个特征数字来表示各种冷却介质的回路，三相异步电动机通常采用以下的冷却方式标志说明ＩＣ０１自冷开启式，风扇装在轴上ＩＣ１１具有进风道的自通风ＩＣ２１具有出风管道自通风ＩＣ３１具有进、出风管道的自通风ＩＣ３７有进、出风管道及独立的或分离的鼓风机或冷却介质的压力源ＩＣ８１Ｗ空冷自通风；电机上面装有热交换器（空气对水）水循环由独立水泵或水系统供给动力ＩＣ１４全封闭扇冷自通风（机壳有冷却管）ＩＣ６１１全封闭扇冷自通风电机上面装有热交换器（空气对空气）（３）旋转方向２：安装与调试２．１收货与搬运：参照外形图及装箱单确定收货项目并核对货物是否齐全，中、大容量的电机往往备有转子固定装置以防止转子轴向位移。搬动整台电机时，必须装上转子固定装置。如果不装固定装置可能会产生轴向移动而发生轴承损伤。２．２．１一般性贮存：电机因存放在清洁、干燥的场所并加以遮盖，如果存放在寒冷、潮湿或经受剧烈温度变化，应保持电机绕组温度蔽环境温度高出５℃，以防止凝露及吸潮。２．２．２临时性贮存；电机到货后即时不安装也应拆箱检查并存放在清洁、干燥及温度变化不大的室内。２．２，３拆箱２．３安装前检查的准备：２．３．１安装程序（１）介绍大型电机（座式轴承）的安装１：根据电动机沿轴和垂轴线（常取电机中心线）所在位置，在基础上一定高度处装两根拉紧钢丝，钢丝上系着悬锤，作为调整底板位置的基准。２：在基础上装上基础螺栓同时在基础表面用沿底板所在底板外围安放垫板（即除螺栓和垫板用户自备）并尽量放在底架支筋下面。3;将以固定于底板上的座式轴承上面的轴承盖、轴瓦等拆下来，底板连同轴承座一起掉放在垫铁上，利用悬垂调整底板沿轴位置，并利用垫板调整底板的水平位置及高度，底板位置调整，即拧紧基础螺栓，最后用水平仪府校水平度，水平仪的气泡偏差不允许大于1/2分度，（一分度相当于1m相当于3m）并将垫板之间牢固。4：必须将出厂时注入轴承内的防修油脂先用煤油洗干净，然后用汽油清洗轴瓦、转子轴承档及轴身处擦洗干净，并在轴身端套上半联轴器或齿轮。5：定子、转子进行安装，定子、转子安装方法和用户起重设备能力有关，同时考虑电动机是长轴或者短轴，应注意避开风扇、线圈、集电环、轴承及轴身部分a)短轴式：先将转子套入定子，使转子平稳搁在定子铁芯表面上，然后吊起定子，将定子转子一起吊上底板。6：先将定子用定位销固定，机座底板固定螺栓，暂未装上，再将转子与定子铁芯对齐，然后将下半轴瓦嵌入轴承座，使转子支持在轴瓦上，此时必须注意轴承档各个肩胛和轴瓦两端之间保持相等的间隙（通常为2.5~3.0mm）7:用测量尺塞电机前后两端上下左右各四处的定子与转子气隙须力求均匀，其最大值或最小值与平均值之差的绝对值，应不超过平均值的10%，即认为实际是均匀的、但考虑到电动机运转时由于...
