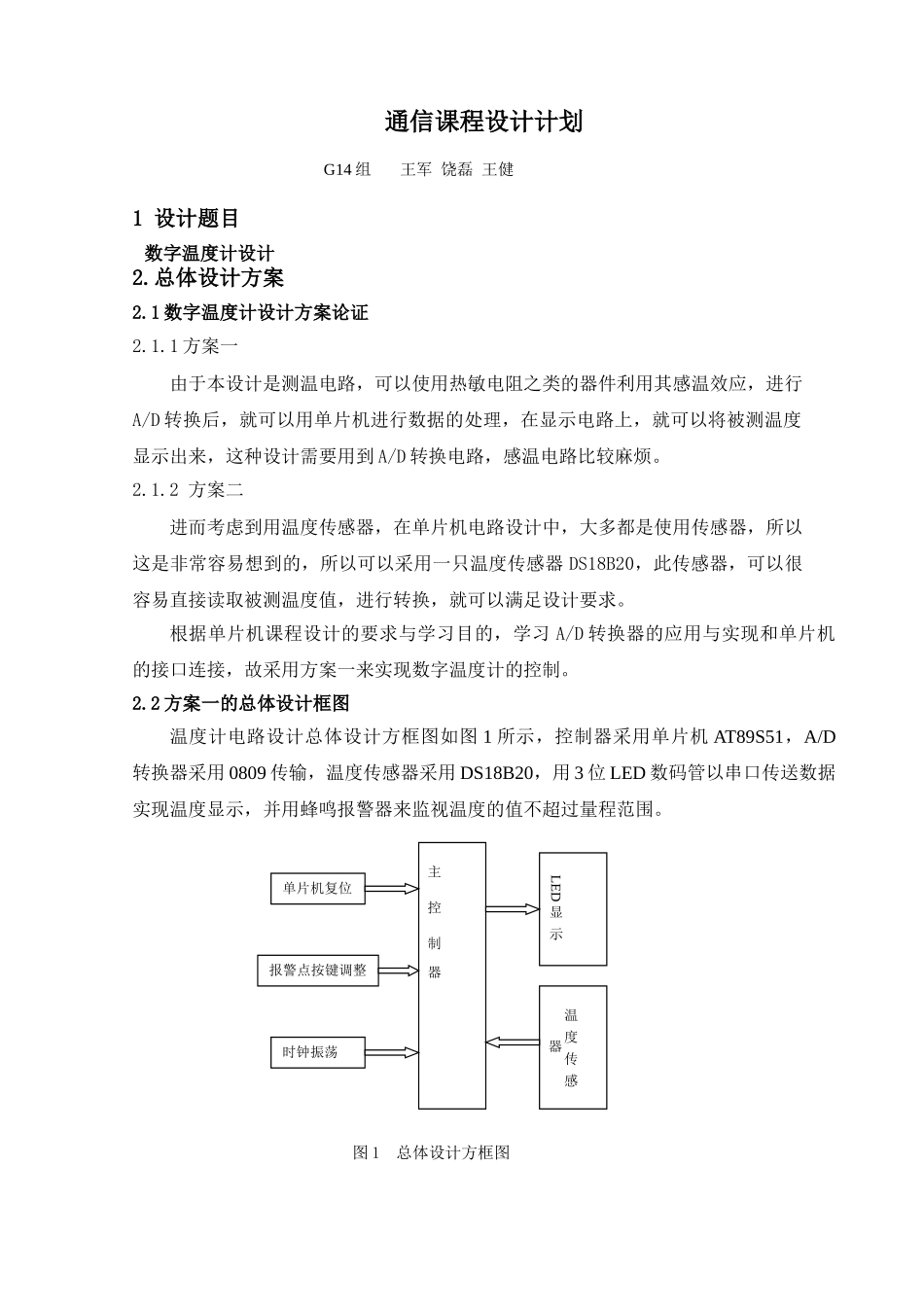

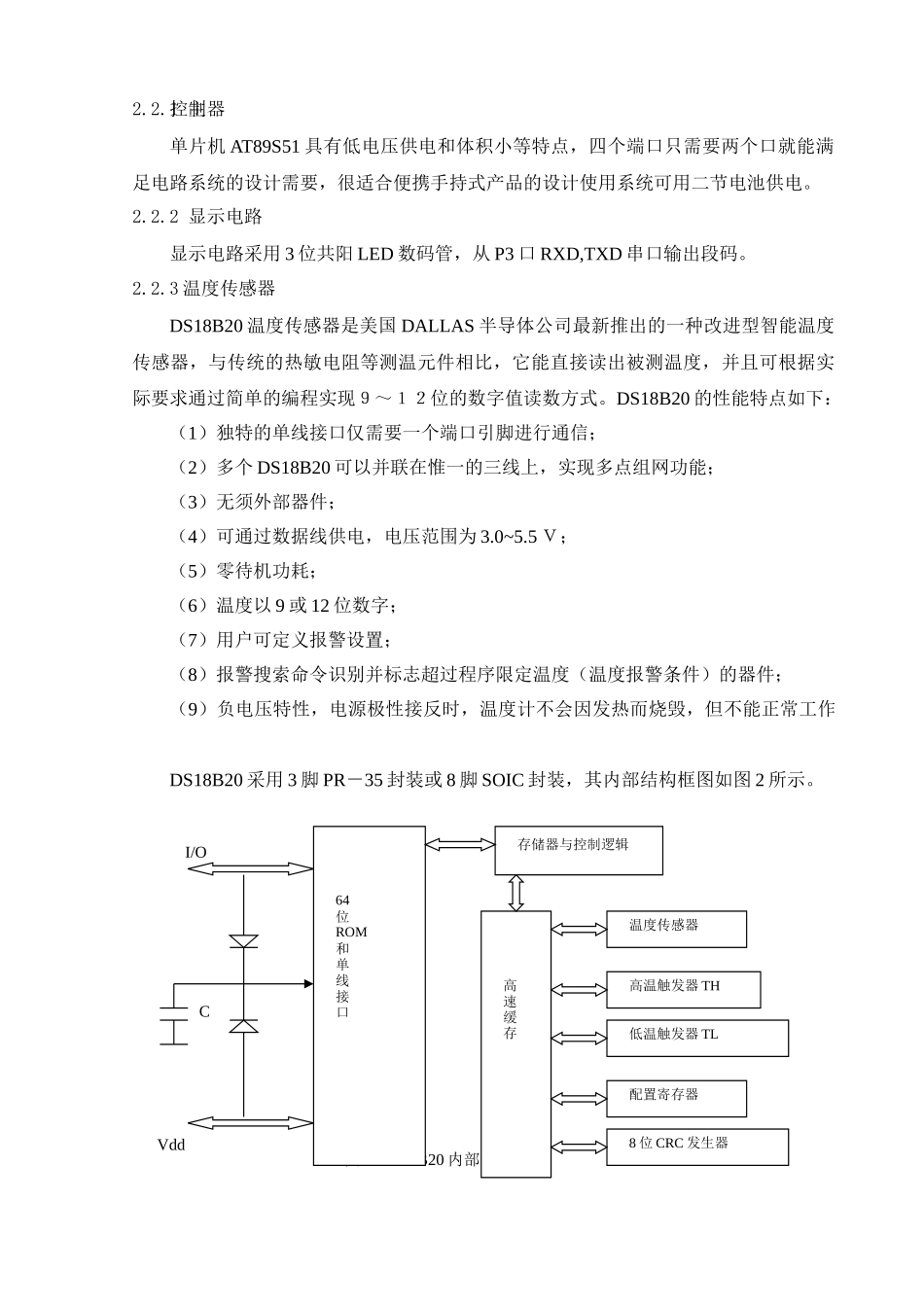

通信课程设计计划G14组王军饶磊王健1设计题目数字温度计设计2.总体设计方案2.1数字温度计设计方案论证2.1.1方案一由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。2.1.2方案二进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。根据单片机课程设计的要求与学习目的，学习A/D转换器的应用与实现和单片机的接口连接，故采用方案一来实现数字温度计的控制。2.2方案一的总体设计框图温度计电路设计总体设计方框图如图1所示，控制器采用单片机AT89S51，A/D转换器采用0809传输，温度传感器采用DS18B20，用3位LED数码管以串口传送数据实现温度显示，并用蜂鸣报警器来监视温度的值不超过量程范围。图1总体设计方框图主控制器LED显示温度传感器单片机复位时钟振荡报警点按键调整2.2.1主控制器单片机AT89S51具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，很适合便携手持式产品的设计使用系统可用二节电池供电。2.2.2显示电路显示电路采用3位共阳LED数码管，从P3口RXD,TXD串口输出段码。2.2.3温度传感器DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现９～１２位的数字值读数方式。DS18B20的性能特点如下：（1）独特的单线接口仅需要一个端口引脚进行通信；（2）多个DS18B20可以并联在惟一的三线上，实现多点组网功能；（3）无须外部器件；（4）可通过数据线供电，电压范围为3.0~5.5Ｖ；（5）零待机功耗；（6）温度以9或12位数字；（7）用户可定义报警设置；（8）报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；（9）负电压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作DS18B20采用3脚PR－35封装或8脚SOIC封装，其内部结构框图如图2所示。图2DS18B20内部结构I/OC64位ROM和单线接口高速缓存存储器与控制逻辑温度传感器高温触发器TH低温触发器TL配置寄存器8位CRC发生器Vdd64位ROM的结构开始８位是产品类型的编号，接着是每个器件的惟一的序号，共有48位，最后８位是前面56位的CRC检验码，这也是多个DS18B20可以采用一线进行通信的原因。温度报警触发器ＴＨ和ＴＬ，可通过软件写入户报警上下限。DS18B20温度传感器的内部存储器还包括一个高速暂存ＲＡＭ和一个非易失性的可电擦除的EERAM。高速暂存RAM的结构为８字节的存储器，结构如图3所示。头２个字节包含测得的温度信息，第３和第４字节ＴＨ和ＴＬ的拷贝，是易失的，每次上电复位时被刷新。第５个字节，为配置寄存器，它的内容用于确定温度值的数字转换分辨率。DS18B20工作时寄存器中的分辨率转换为相应精度的温度数值。该字节各位的定义如图3所示。低５位一直为１，ＴＭ是工作模式位，用于设置DS18B20在工作模式还是在测试模式，DS18B20出厂时该位被设置为０，用户要去改动，R1和Ｒ0决定温度转换的精度位数，来设置分辨率。由表1可见，DS18B20温度转换的时间比较长，而且分辨率越高，所需要的温度数据转换时间越长。因此，在实际应用中要将分辨率和转换时间权衡考虑。高速暂存ＲＡＭ的第６、７、８字节保留未用，表现为全逻辑１。第９字节读出前面所有８字节的CRC码，可用来检验数据，从而保证通信数据的正确性。当DS18B20接收到温度转换命令后，开始启动转换。转换完成后的温度值就以16位带符号扩展的二进制补码形式存储在高速暂存存储器的第１、２字节。单片机可以通过单线接口读出该数据，读数据时低位在先，高位在后，数据格式以0.0625℃／LSB形式表示。当符号位Ｓ＝０时，表示测得的温度值为正值，可以直接将二进制位转换为十进制；当符号位Ｓ＝１时，表示测得的温度值为负值，要先将补码变成原码，再计算十进制数值。...
