小型牧草收割机毕业设计说明书VIP免费

小型牧草收割机毕业设计说明书_第1页
1/13

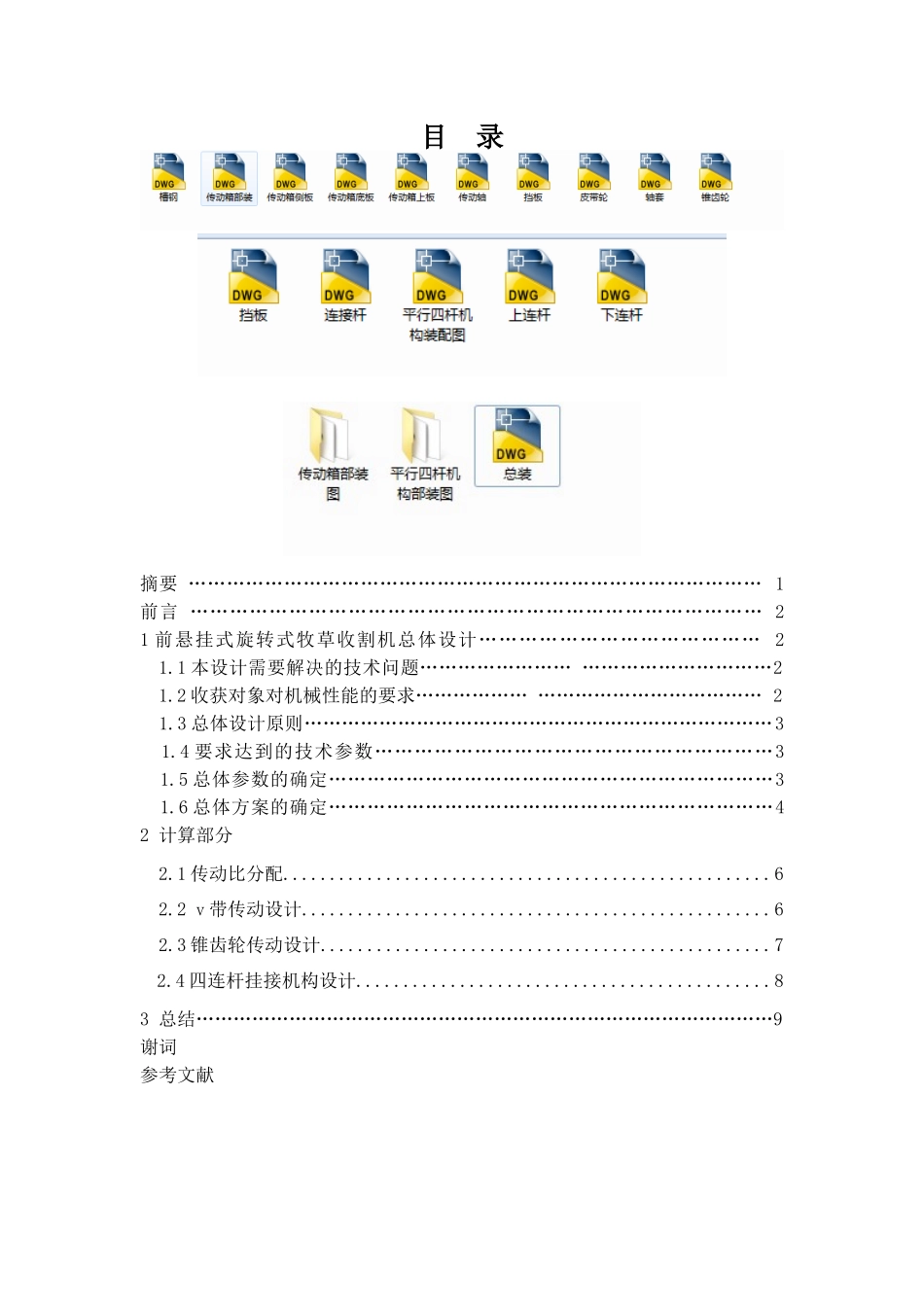

小型牧草收割机毕业设计说明书_第2页
2/13

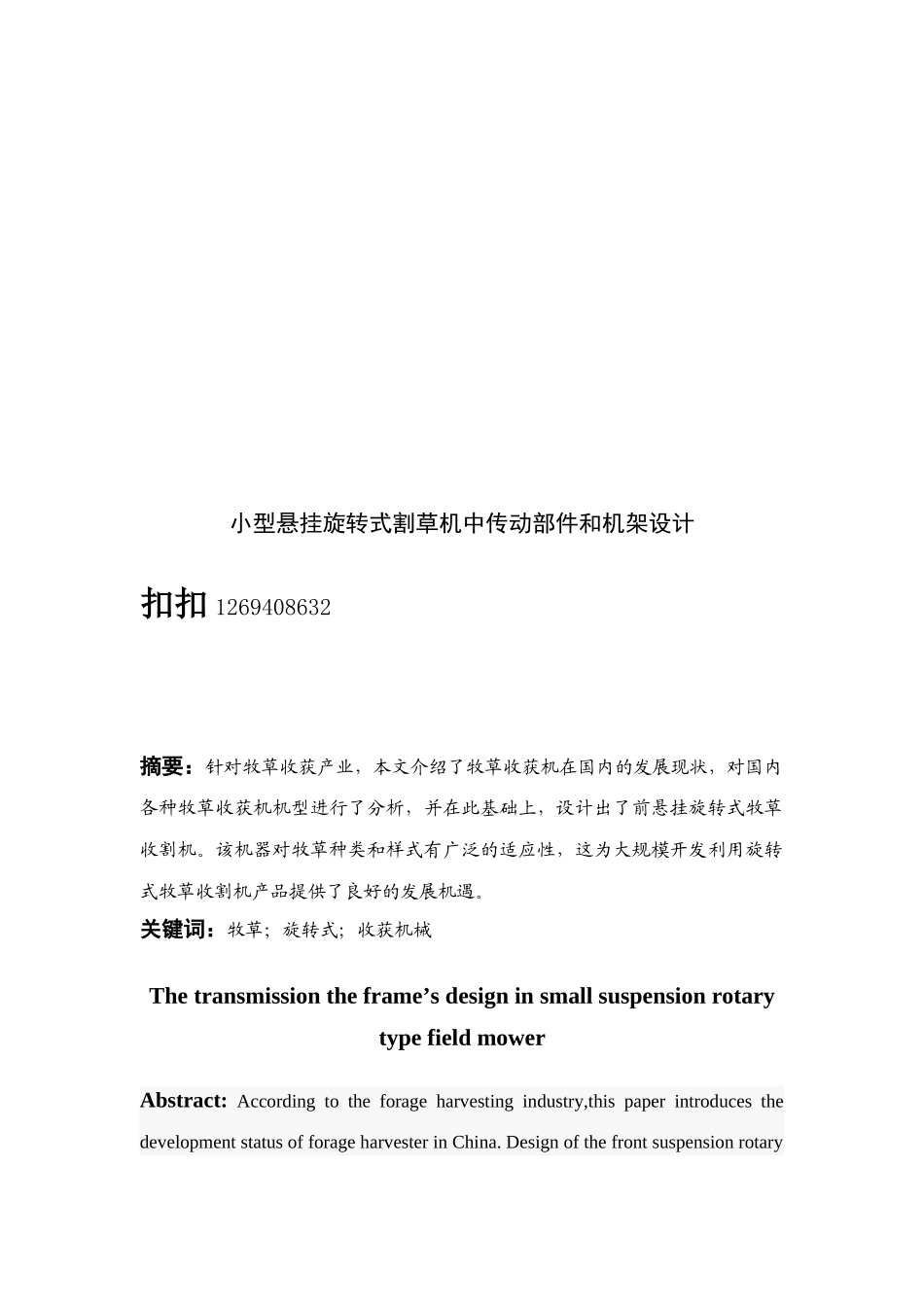

小型牧草收割机毕业设计说明书_第3页
3/13

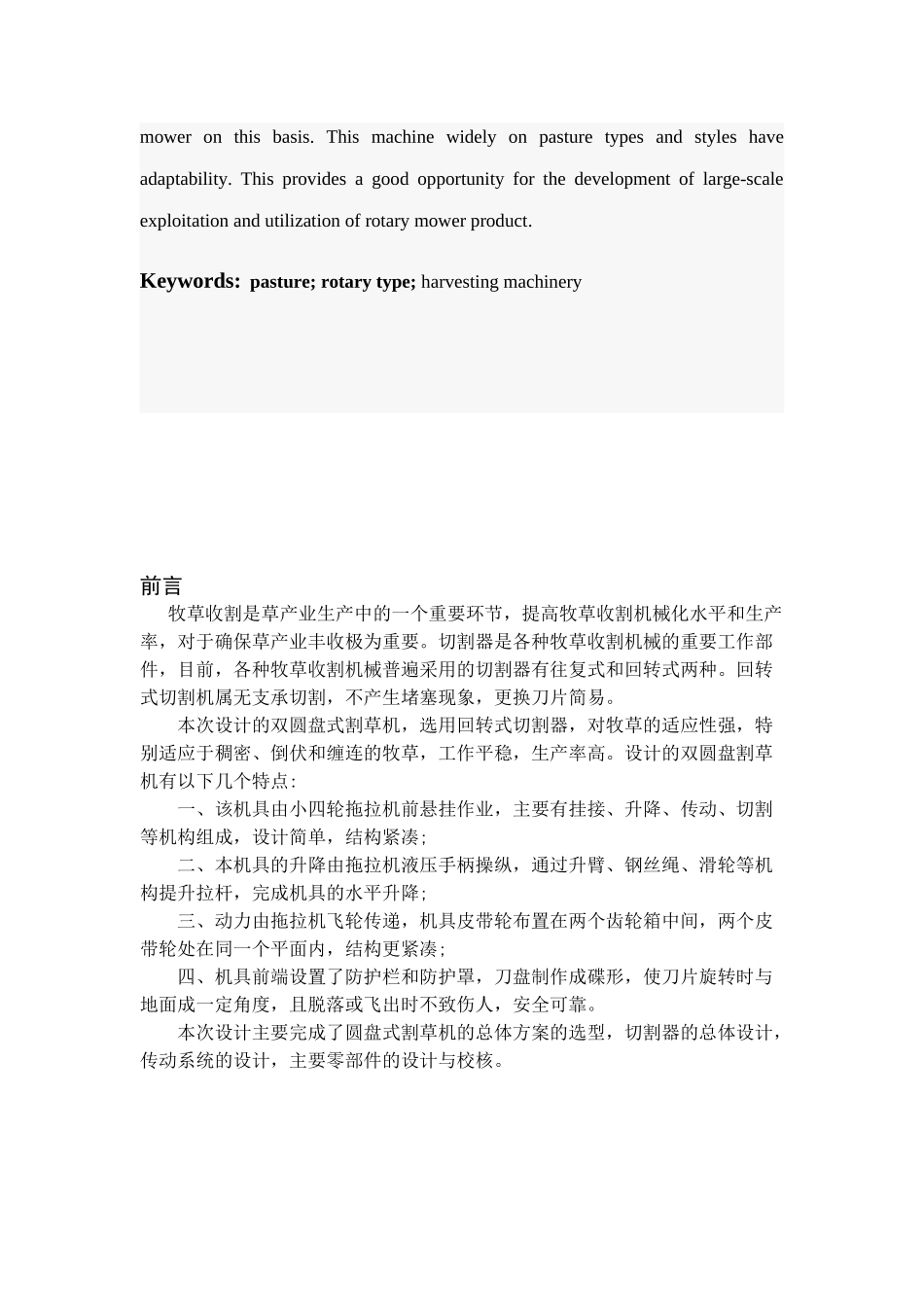

目录摘要………………………………………………………………………………1前言……………………………………………………………………………21前悬挂式旋转式牧草收割机总体设计……………………………………21.1本设计需要解决的技术问题………………………………………………21.2收获对象对机械性能的要求………………………………………………21.3总体设计原则…………………………………………………………………31.4要求达到的技术参数……………………………………………………31.5总体参数的确定……………………………………………………………31.6总体方案的确定……………………………………………………………42计算部分2.1传动比分配....................................................62.2v带传动设计..................................................62.3锥齿轮传动设计................................................72.4四连杆挂接机构设计............................................83总结…………………………………………………………………………………9谢词参考文献小型悬挂旋转式割草机中传动部件和机架设计扣扣1269408632摘要:针对牧草收获产业,本文介绍了牧草收获机在国内的发展现状,对国内各种牧草收获机机型进行了分析,并在此基础上,设计出了前悬挂旋转式牧草收割机。该机器对牧草种类和样式有广泛的适应性,这为大规模开发利用旋转式牧草收割机产品提供了良好的发展机遇。关键词:牧草;旋转式;收获机械Thetransmissiontheframe’sdesigninsmallsuspensionrotarytypefieldmowerAbstract:Accordingtotheforageharvestingindustry,thispaperintroducesthedevelopmentstatusofforageharvesterinChina.Designofthefrontsuspensionrotarymoweronthisbasis.Thismachinewidelyonpasturetypesandstyleshaveadaptability.Thisprovidesagoodopportunityforthedevelopmentoflarge-scaleexploitationandutilizationofrotarymowerproduct.Keywords:pasture;rotarytype;harvestingmachinery前言牧草收割是草产业生产中的一个重要环节,提高牧草收割机械化水平和生产率,对于确保草产业丰收极为重要。切割器是各种牧草收割机械的重要工作部件,目前,各种牧草收割机械普遍采用的切割器有往复式和回转式两种。回转式切割机属无支承切割,不产生堵塞现象,更换刀片简易。本次设计的双圆盘式割草机,选用回转式切割器,对牧草的适应性强,特别适应于稠密、倒伏和缠连的牧草,工作平稳,生产率高。设计的双圆盘割草机有以下几个特点:一、该机具由小四轮拖拉机前悬挂作业,主要有挂接、升降、传动、切割等机构组成,设计简单,结构紧凑;二、本机具的升降由拖拉机液压手柄操纵,通过升臂、钢丝绳、滑轮等机构提升拉杆,完成机具的水平升降;三、动力由拖拉机飞轮传递,机具皮带轮布置在两个齿轮箱中间,两个皮带轮处在同一个平面内,结构更紧凑;四、机具前端设置了防护栏和防护罩,刀盘制作成碟形,使刀片旋转时与地面成一定角度,且脱落或飞出时不致伤人,安全可靠。本次设计主要完成了圆盘式割草机的总体方案的选型,切割器的总体设计,传动系统的设计,主要零部件的设计与校核。1前悬挂式旋转式牧草收割机总体设计1.1本设计需要解决的技术问题(1)选择与设计机具结构类型(2)确定机具的传动方案(3)选择并确定刀片切割速度(4)选择并设计拖拉机与机具的挂接机构(5)确定动力参数和分配合适的传动比1.2收获对象对机械性能的要求(1)牧草的稠密程度和含水量要相比于谷物要高,因此相应切割刀片的切割速度要适当大一些,回转式割草机的切割速度为70-100m/s(2)由于作业环境相对恶略,遇到障碍物时,切割器能够迅速提升,所以应具有灵活的起落机构(3)为了减少牧草的收获损失,增加经济效益,应对机器进行严格的限制,减少机械队牧草的翻动和滚压,所以割下来的牧草应厚度适宜,且保证切割下来后能够均匀的铺放在地面上(4)刃口应具有很好的耐磨特性,刀具要具有保护装置(5)结构简单,使用维护方便,指标先进技术经济1.3总体设计原则(1)牧草收...
